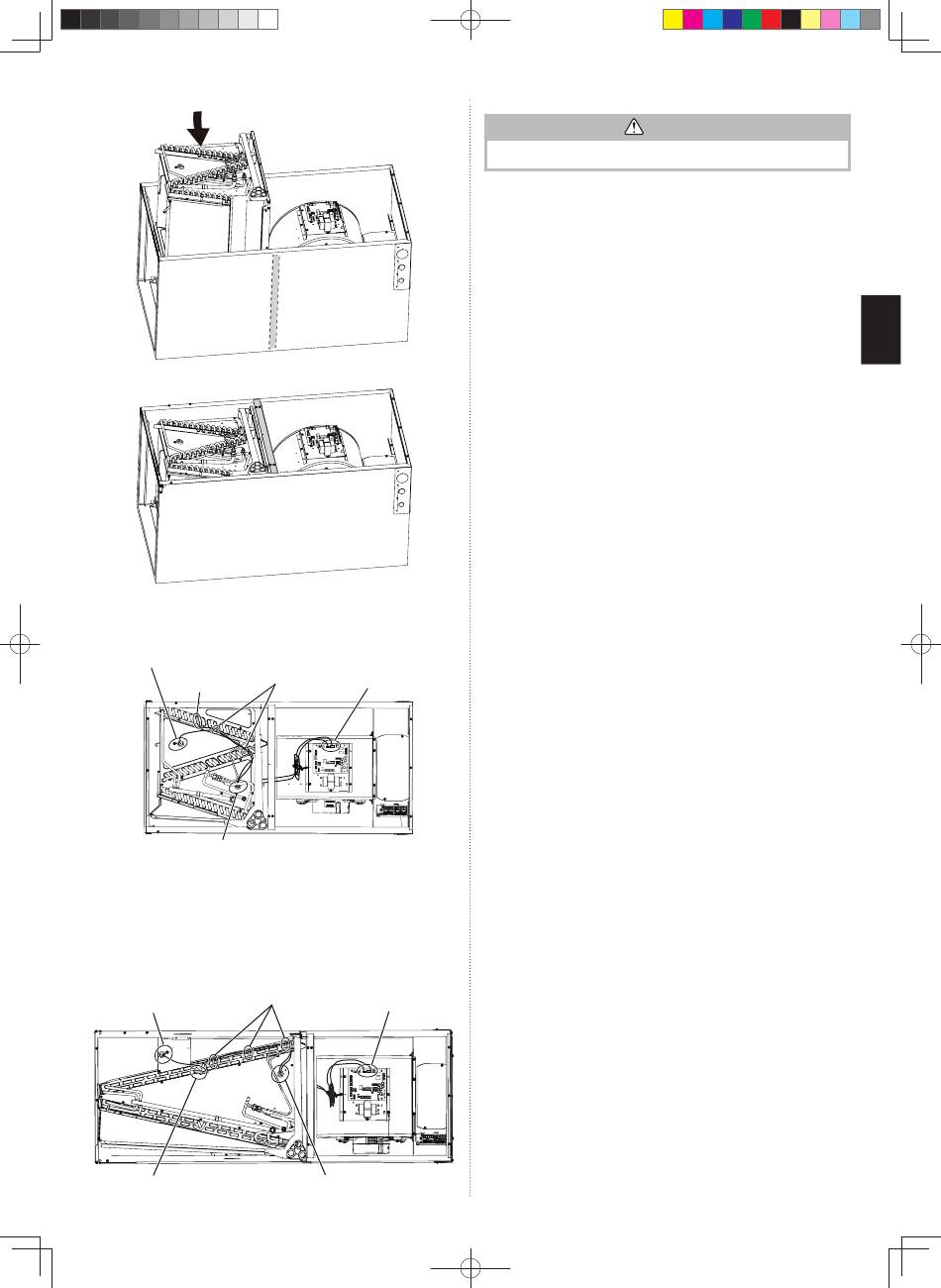

(5) Tournez l'échangeur de chaleur de 180 degrés et installez-le.
(6) Installez la tôle au centre.
(7) L'installation de la thermistance est diff érente selon les modèles 24/30 ou les modèles
36/48. Le travail est décrit individuellement.
■ Pour les modèles 24/30
② Thermistance (pièce)
Thermistance (tuyau)
① Bouchon du trou
① Passer deux câbles de thermistance à travers le bouchon du trou.
(Formez une fente au centre du bouchon du trou.)
② Fixez la thermistance. (Fixez un support de thermistance avec une vis.)
Modifi ez la disposition du câblage de la thermistance (tuyau), mais le remplacement n'est
pas nécessaire.
③ Installez les connecteurs. Installez le couvercle du boîtier de commande et fi xez-le à l'aide
des vis de montage.
④ Pour les modèles 24/30, fi xez le câble à deux emplacements et pour les modèles 36/48,
fi xez-le à trois emplacements avec des serre-câbles.
■ Pour les modèles 36/48 (effectuez les étapes
que les modèles 24/30).
② Thermistance (pièce)
Thermistance (tuyau)
9384203007-04.indb 7 9384203007-04.indb 7
④ Serre-câble
③ Connecteur
① to ④ de la même manière
④ Serre-câble
③ Connecteur
① Bouchon du trou
(8) Installez enfi n trois tôles.
ATTENTION
Confi rmez les directions d'entrée et de sortie d'air avant d'installer l'appareil.
L'appareil prend l'air depuis l'évaporateur et l'évacue par le ventilateur.
3. 4. 1. Installation dans un espace non climatisé
L'armoire extérieure d'un appareil de traitement de l'air présente un plus grand risque de
condensation lorsqu'elle est installée dans un espace non conditionné que lorsqu'elle est installée
dans un espace conditionné. Cela est principalement dû à la température de l'air conditionné qui
se déplace à travers l'appareil de traitement de l'air et à l'air circulant autour de l'unité où il est
installé. Pour cette raison, ce qui suit est recommandé pour toutes les applications de l'appareil de
traitement de l'air, mais une attention toute particulière doit être apportée à ceux installés dans des
espaces non conditionnés :
• Le dimensionnement des conduits et le débit d'air sont essentiels et doivent être basés sur
l'équipement sélectionné.
• Fixation des conduits d'alimentation et de retour : Si des brides autre que celles
d'usine sont utilisées, la fi xation des conduits doit être isolée et étanche pour éviter toute
condensation.
• Aucune bride d'alimentation périphérique n'est fournie. Si un conduit d'alimentation périmétrique
complet est utilisé, il est de la responsabilité de l'installateur de fournir des brides de conduit si
besoin afi n de sécuriser et de sceller le conduit d'alimentation pour éviter les pertes d'air et la
condensation qui peut en résulter.
• Appliquez un calfeutrage autour de tout ce qui pénètre dans l'armoire comme les câbles
d'alimentation, les câbles de commande, les tubes de réfrigérant et la conduite de condensat à
leur entrée dans l'armoire. Scellez les câbles d'alimentation à l'intérieur à l'emplacement d'où ils
sortent de l'ouverture du conduit. Il est nécessaire de sceller afi n d'éviter les pertes d'air dans
l'unité, ce qui peut entraîner la formation de condensat à l'intérieur de l'unité, du boîtier de com-
mande et des commandes électriques. Prenez soin de ne pas endommager, retirer ou comprimer
l'isolant lors de l'application du calfeutrage.
• Dans certains cas, l'appareil de traitement de l'air dans son ensemble peut être enveloppé d'iso-
lant. Cela peut être fait tant que l'unité est complètement isolée, scellée et qu'un accès est fourni
pour l'entretien afi n d'empêcher l'accumulation d'humidité à l'intérieur de l'enveloppe d'isolation.
• Un bac de trop-plein auxiliaire est recommandé pour protéger la structure de toute condensation
excessive de l'armoire ou une conduite de vidange de bobine limitée. (Voir la section 3.4.5.)
• Si un kit de chauff age électrique est installé, assurez-vous que le disjoncteur ou le couvercle du
sectionneur est bien scellé au panneau de porte.
3. 4. 2. Installation dans des maisons mobiles/préfabriquées
(1) L'appareil de traitement de l'air doit être fi xé à la structure à l'aide de supports en « L » ou
d'une sangle de tuyau.
(2) Laissez un dégagement à l'avant d'au moins 24 po (610 mm) pour accéder aux portes.
(3) Méthode recommandée pour sécuriser l'appareil de traitement de l'air :
A. Si l'appareil de traitement de l'air se trouve contre le mur, fi xez le haut de l'appareil de
traitement de l'air au montant du mur à l'aide de deux équerres de 16 ga d'épaisseur, une de
chaque côté. Fixez les supports à l'aide de vis longues auto-taraudeuses N° 10 1⁄2 po (12,7
mm) à l'appareil de traitement de l'air et utilisez des tire-fonds 5⁄16 po (7,9 mm) 5-1⁄2 po (140
mm) de long au niveau du montant du mur. Fixez le bas de l'unité avec deux supports en
« L » de 16 ga avec des vis longues auto-taraudeuses N° 10 1⁄2 po (12,7 mm) à l'appareil de
traitement de l'air et utilisez des tire-fonds 5⁄16 po (7,9 mm) de 5-1⁄2 po (140 mm) de long
au sol.
B. Si l'appareil de traitement de l'air est éloigné du mur, fi xez la sangle du tuyau au haut
de l'appareil de traitement d'air à l'aide de vis longues auto-taraudeuses N° 10 1⁄2 po (12,7
mm) de long des deux côtés. Avec la sangle d'angle vers le bas et loin l'arrière l'appareil
de traitement de l'air, éliminez tout ce qui est relâché et fi xez des tire-fonds de 5⁄16 po (7,9
mm) et de 5-1⁄2 po (140 mm) de long au montant du mur de la structure. Fixez le bas de
l'unité avec deux supports en « L » de 16 ga avec des vis longues auto-taraudeuses N° 10
à l'appareil de traitement de l'air et utilisez des tire-fonds 5⁄16 po (7,9 mm) de 5-1⁄2 po (140
mm) de long au sol.
