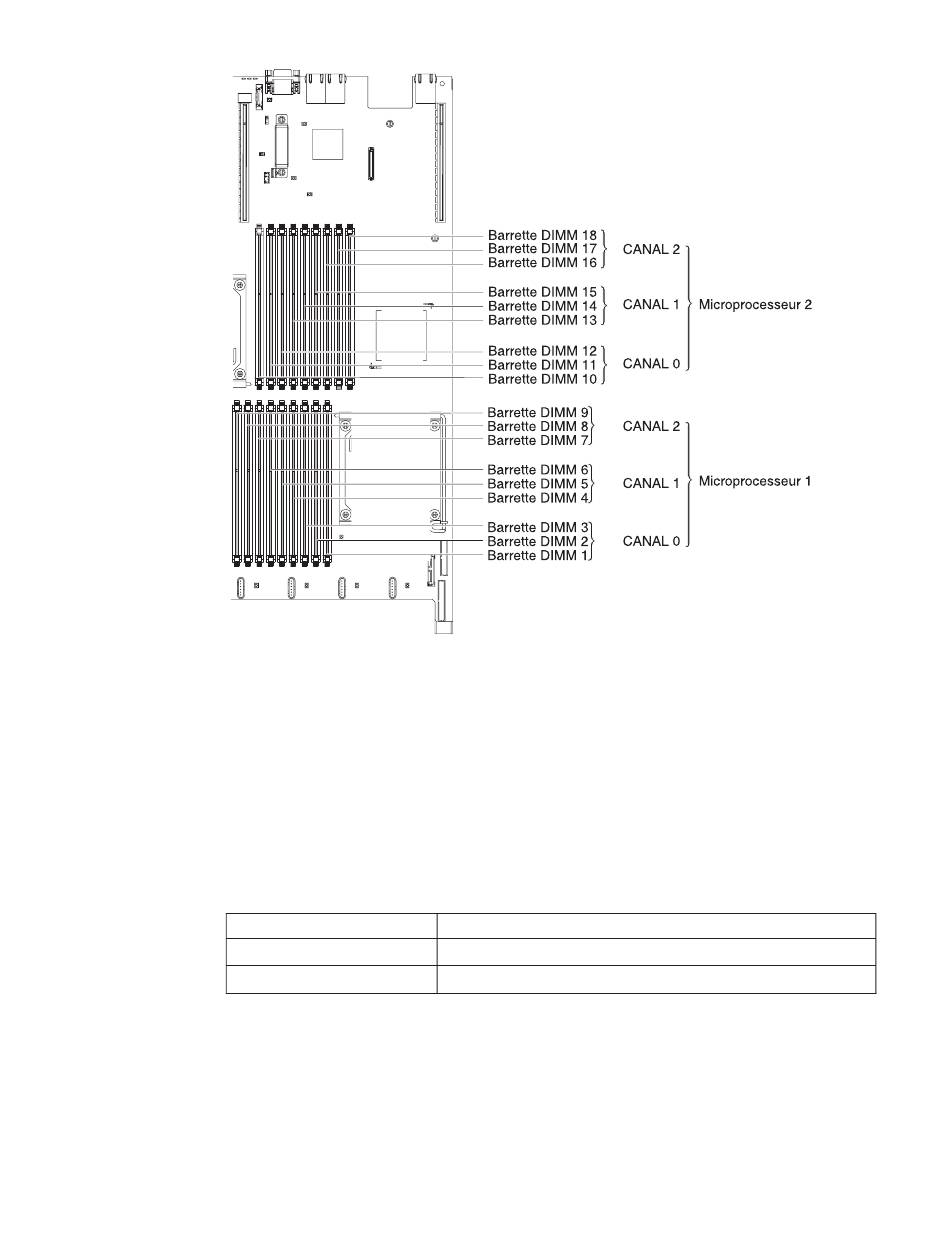

Figure 35. Emplacement des connecteurs DIMM
Séquence d'installation des barrettes DIMM
Selon le modèle, le serveur comprend au moins une barrette DIMM de 2 ou 4 Go
installée dans l'emplacement 3.
Lorsque vous installez des barrettes DIMM supplémentaires, suivez l'ordre indiqué
dans le tableau ci-après afin d'optimiser les performances du système. En mode
non miroir, les trois canaux figurant sur l'interface de mémoire de chaque
microprocesseur peuvent être remplis dans n'importe quel ordre et n'avoir aucune
exigence de correspondance.
390
IBM System x3550 M3 Type 4254 and 7944 - Guide de maintenance et d'identification des incidents
Tableau 13. Séquence d'installation des barrettes DIMM en mode normal (non-miroir)
Microprocesseur installé
socket de microprocesseur 1 3, 6, 9, 2, 5, 8, 1, 4, 7
socket de microprocesseur 2 12, 15, 18, 11, 14, 17, 10, 13, 16
Séquence de peuplement des connecteurs DIMM
