Avertissement : Sur le serveur, il est déconseillé d'installer des blocs
d'alimentation de 460 watts et de 675 watts, des blocs d'alimentation à haut
rendement et à faible rendement ou des blocs d'alimentation en courant continu
et en courant alternatif.
5. Faites passer le cordon d'alimentation dans la poignée pour qu'il ne se
débranche pas accidentellement.
6. Branchez le cordon d'alimentation du nouveau bloc d'alimentation au
connecteur approprié du bloc d'alimentation.
7. Branchez l'autre extrémité du cordon d'alimentation à une prise de courant
correctement mise à la terre.
8. Vérifiez que les voyants d'alimentation en courant alternatif et en courant
continu du bloc d'alimentation en courant alternatif sont allumés, indiquant
que le bloc fonctionne correctement. Les deux voyants verts se trouvent à droite
du connecteur de cordon d'alimentation.
9. Si vous remplacez votre bloc d'alimentation actuel avec un autre de puissance
en watts différent, collez l'étiquette indiquant les informations sur
l'alimentation fourni avec le nouveau bloc d'alimentation au dessus de
l'étiquette existante indiquant les informations sur l'alimentation.
x.x/x.x
xx/xx HZ

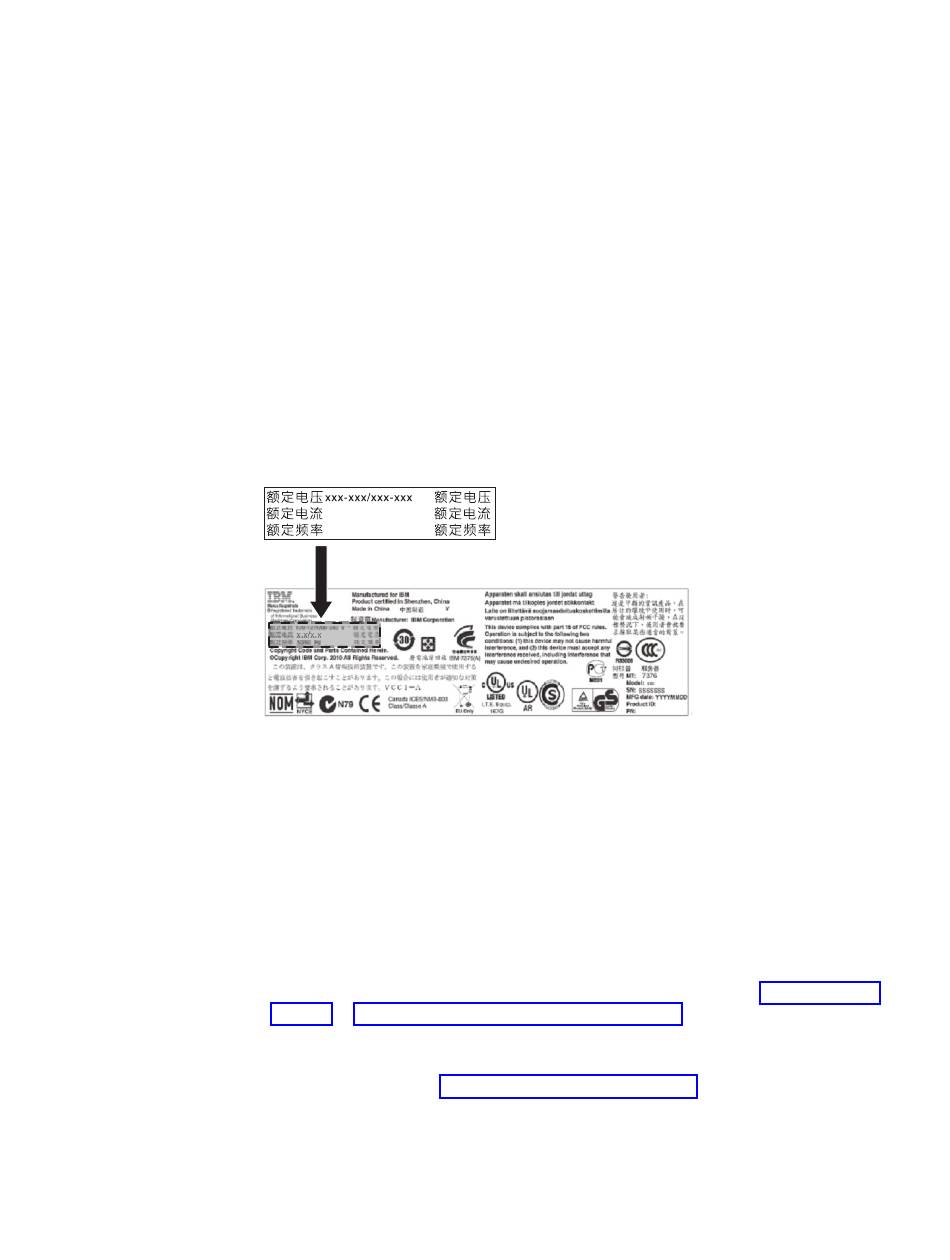

Figure 74. Etiquette d'information sur l'alimentation
Retrait d'une unité flash USB avec hyperviseur intégré
Les informations suivantes vous indiquent comment retirer une unité flash USB
avec hyperviseur intégré
Pourquoi et quand exécuter cette tâche
Pour retirer un périphérique flash hyperviseur, procédez comme suit :
Procédure
1. Lisez les informations de sécurité qui se trouvent aux sections «Sécurité», à la
page xi et «Instructions d'installation», à la page 371.
2. Mettez le serveur et les périphériques hors tension, puis débranchez les cordons
d'alimentation.
3. Retirez le capot (voir «Retrait du capot», à la page 380).
4. Saisissez le système de verrouillage du périphérique flash (dessiné en bleu dans
la figure ci-dessous), puis faites-la glisser vers le bloc de carte de bus
SAS/SATA (position déverrouillé) et retirez-la du connecteur.
