Installation du carter de sécurité 240 VA
Les informations suivantes vous indiquent comment installer le carter de sécurité
240 VA.
Pourquoi et quand exécuter cette tâche
Pour installer le carter de sécurité 240 VA, procédez comme suit :
Procédure
1. Lisez les informations de sécurité qui se trouvent aux sections «Sécurité», à la
page xi et «Instructions d'installation», à la page 371.
2. Mettez le serveur et les périphériques hors tension, puis déconnectez les
cordons d'alimentation et tous les câbles externes.
3. Retirez le capot (voir «Retrait du capot», à la page 380).
4. Retirez le bloc de carte de bus SAS/SATA (voir «Retrait du bloc de carte de
bus SAS/SATA RAID», à la page 411).
5. Alignez les taquets situés à l'arrière du carter de sécurité avec les
emplacements de la carte mère, puis posez-le sur cette dernière.

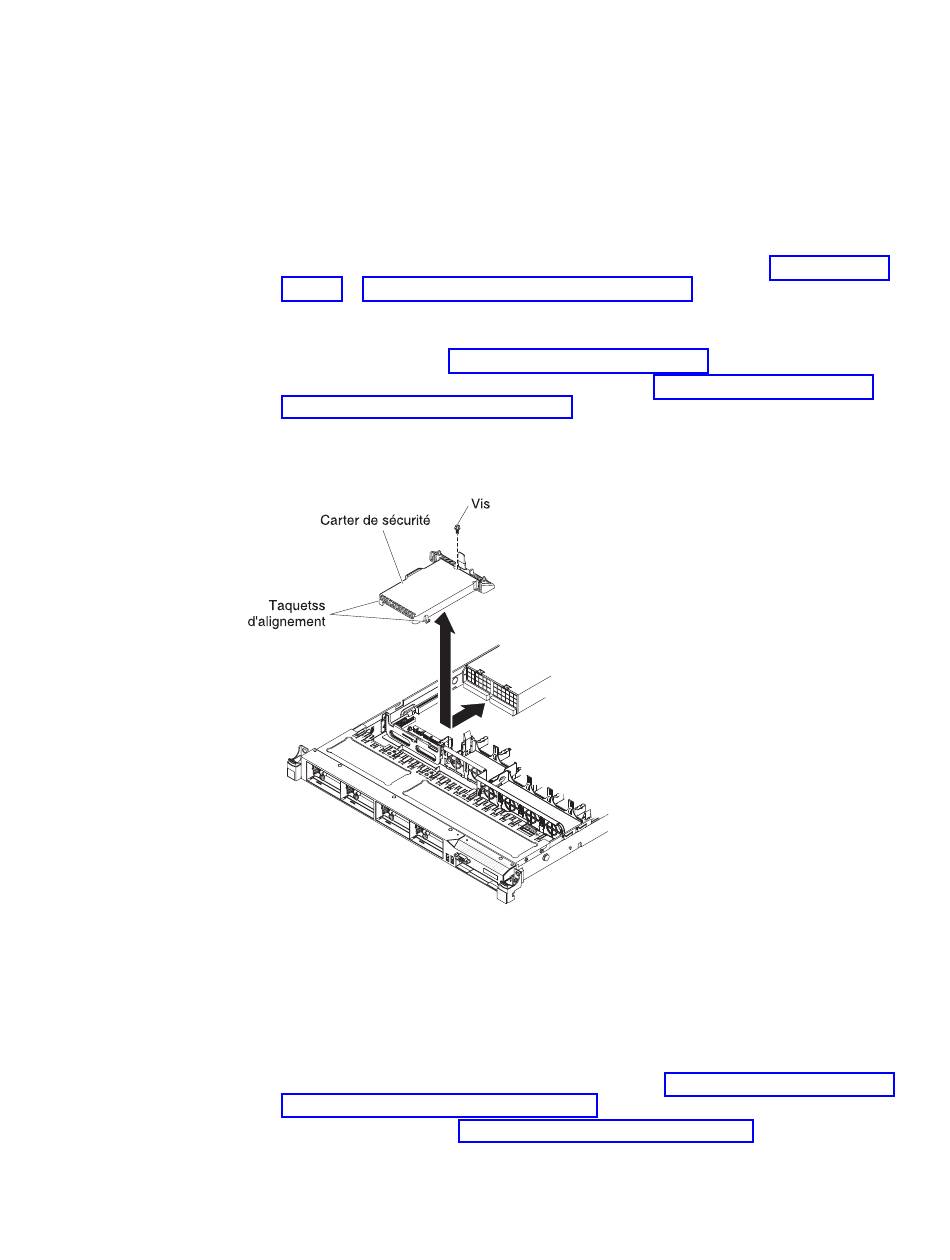

Figure 116. Installation du carter de sécurité
6. Faites glisser le carter de sécurité vers l'arrière du serveur jusqu'à ce qu'il soit
correctement fixé.
7. Branchez les câbles du fond de panier d'unité de disque dur sur le connecteur
situé à l'avant du carter de sécurité.
8. Fixez le carter de sécurité à l'aide de la vis.
9. Installez le bloc de carte de bus SAS/SATA (voir «Installation du bloc de carte
de bus SAS/SATA RAID», à la page 412).
10. Installez le capot (voir «Installation du capot», à la page 381).
11. Faites glisser le serveur dans l'armoire.
12. Rebranchez tout cordon d'alimentation et câble que vous avez préalablement
débranchés.
