Installation d'une barrette DIMM

Les informations suivantes vous permettent d'installer une barrette DIMM.
Pourquoi et quand exécuter cette tâche
Pour installer une barrette DIMM, procédez comme suit :
Procédure

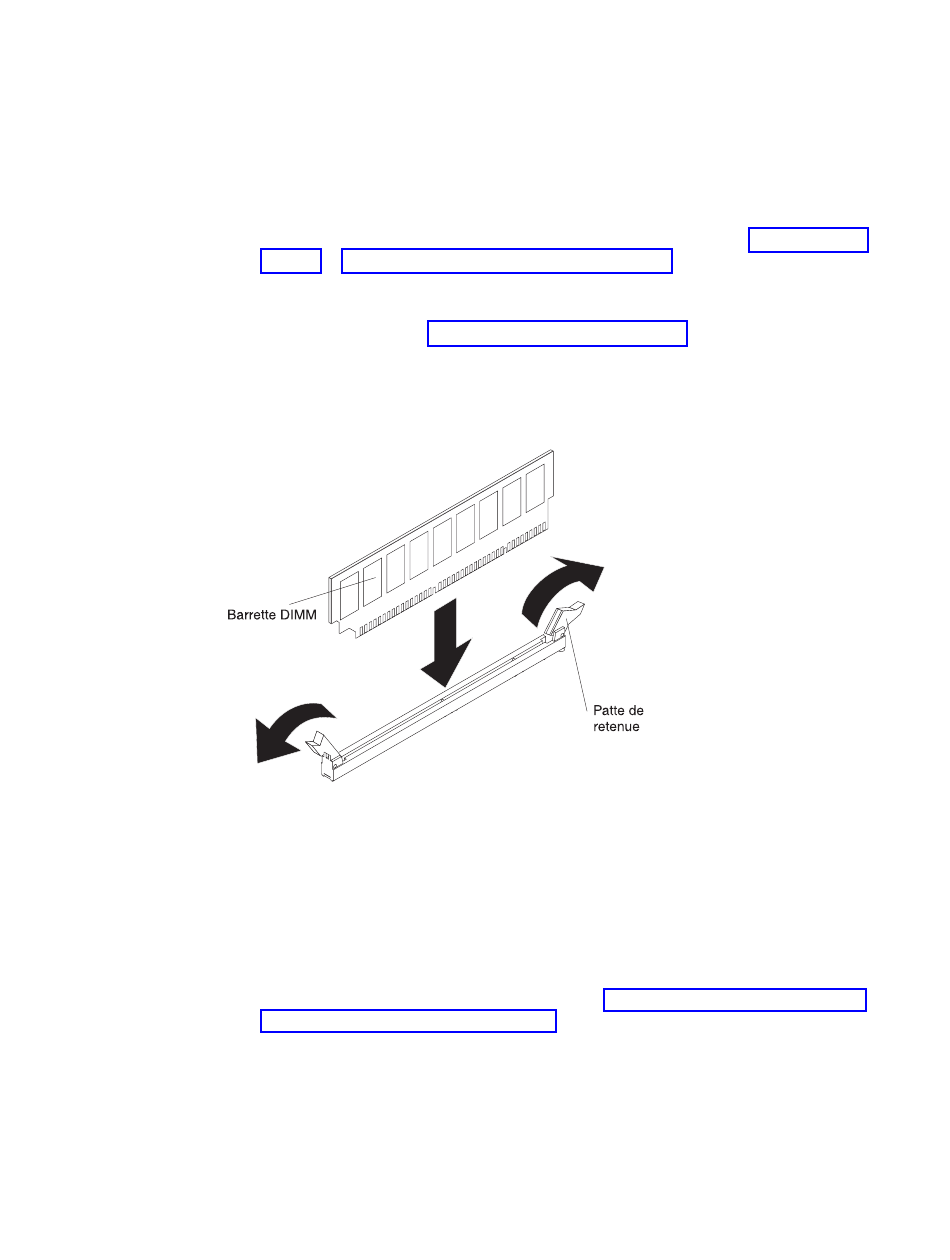

Figure 38. Installation d'une barrette DIMM
394
IBM System x3550 M3 Type 4254 and 7944 - Guide de maintenance et d'identification des incidents
1. Lisez les informations de sécurité qui se trouvent aux sections «Sécurité», à la
page xi et «Instructions d'installation», à la page 371.
2. Mettez le serveur et les périphériques hors tension, puis débranchez les
cordons d'alimentation et tous les câbles externes si nécessaire.
3. Retirez le capot (voir «Retrait du capot», à la page 380).
4. Ouvrez la patte de retenue située à chaque extrémité du connecteur DIMM.
Avertissement : Pour ne pas casser les pattes de retenue ou endommager les
connecteurs DIMM, ouvrez et fermez les pattes avec précaution.
5. Mettez l'emballage antistatique contenant la barrette DIMM en contact avec
une zone métallique extérieure non peinte du serveur. Ensuite, déballez la
barrette DIMM.
6. Orientez la barrette DIMM de sorte que ses broches s'alignent correctement
avec le connecteur.
7. Insérez la barrette DIMM dans le connecteur en alignant ses bords avec les
emplacements situés à chaque extrémité du connecteur DIMM (pour connaître
l'emplacement des connecteurs DIMM, voir «Connecteurs de périphérique de
la carte mère en option», à la page 23).
8. Exercez une pression sur la barrette DIMM en appuyant fermement et
simultanément sur ses deux extrémités. Les pattes de retenue se placent en
position verrouillée une fois la barrette DIMM correctement installée dans le
connecteur.
Remarque : S'il reste un espace entre la barrette DIMM et les pattes de
retenue, cela signifie qu'elle n'est pas installée correctement. Ouvrez les pattes
de retenue, retirez et réinsérez la barrette DIMM.
