Vue avant

Utilisez les informations suivantes pour afficher les boutons de commande, les
voyants et les connecteurs qui se trouvent sur la face avant du serveur.

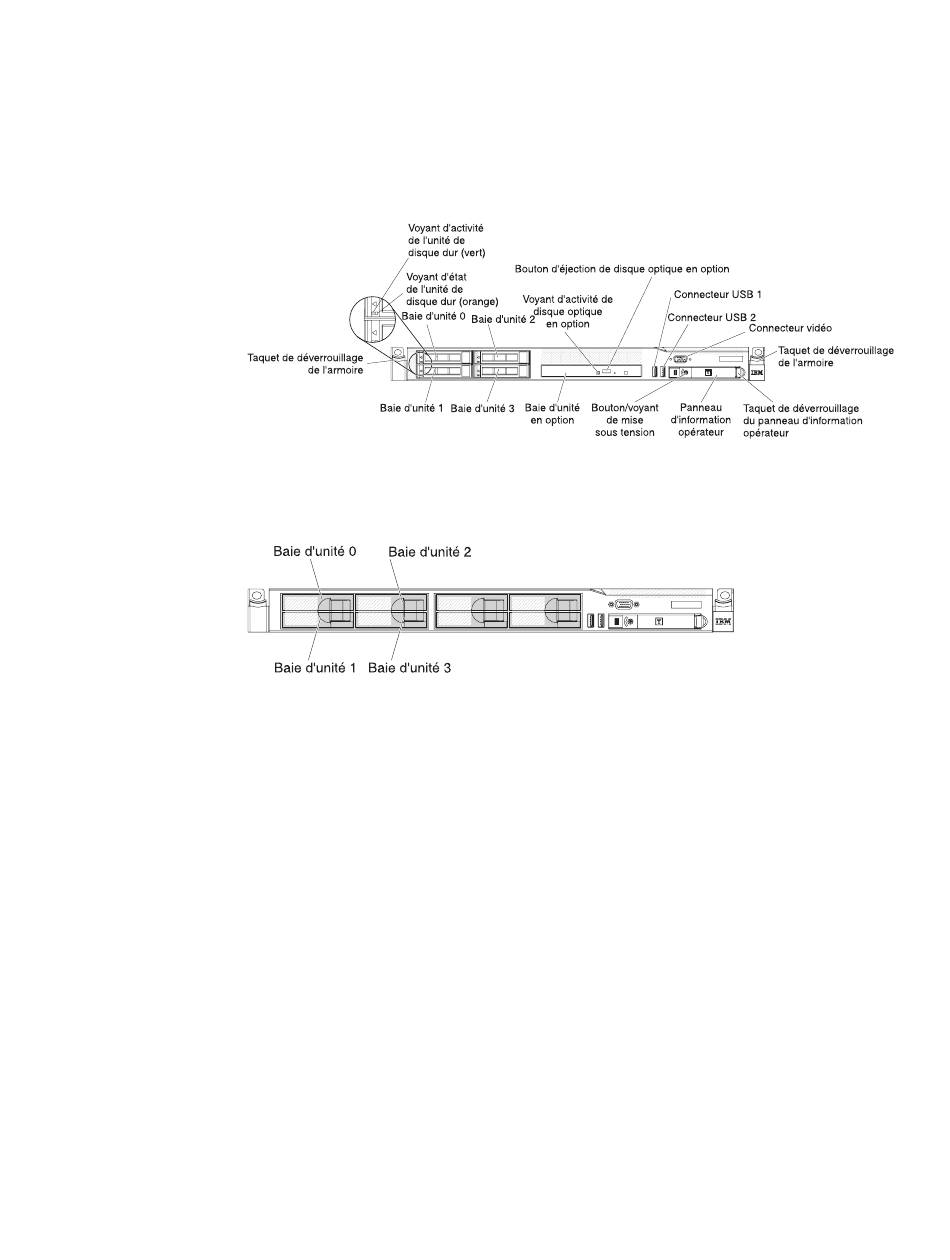

La figure qui suit présente les boutons de commande, les voyants LED et les
connecteurs qui se trouvent sur la face avant du serveur.
Figure 1. Vue avant
La figure ci-après présente l'avant du modèle de serveur à remplacement simple.
Figure 2. Vue avant : modèle d'unité de disque dur à remplacement simple
v Taquets de déverrouillage de l'armoire : Appuyez sur les taquets de chaque
côté à l'avant du serveur pour sortir le serveur de l'armoire.
v Voyant d'activité d'unité de disque dur : Ce voyant est utilisé sur les unités de
disque dur SAS ou SATA remplaçables à chaud. Chaque unité de disque dur
remplaçable à chaud comprend un voyant d'activité, qui clignote lorsque l'unité
est sollicitée.
v Voyant d'état de l'unité de disque dur : Ce voyant est utilisé sur les unités de
disque dur SAS ou SATA remplaçables à chaud. Il s'allume lorsque l'unité est en
panne. Si un contrôleur IBM ServeRAID en option est installé et que le voyant
clignote lentement (un clignotement par seconde), l'unité est en cours de
reconstitution. S'il clignote rapidement (trois clignotements par seconde), le
contrôleur est en train d'identifier l'unité.
v Bouton d'éjection de DVD en option : Ce bouton permet de libérer un DVD ou
un CD de l'unité de DVD.
v Voyant d'activité de l'unité de DVD en option : ce voyant s'allume si l'unité de
DVD est utilisée.
v Panneau d'information opérateur : Ce panneau comporte des boutons de
commande et des voyants qui donnent des informations sur l'état du serveur.
v Taquet de déverrouillage de panneau d'information opérateur : Faites glisser le
taquet de déverrouillage bleu vers la gauche pour sortir le panneau de
diagnostic Light Path et accéder aux voyants et boutons de diagnostic Light
