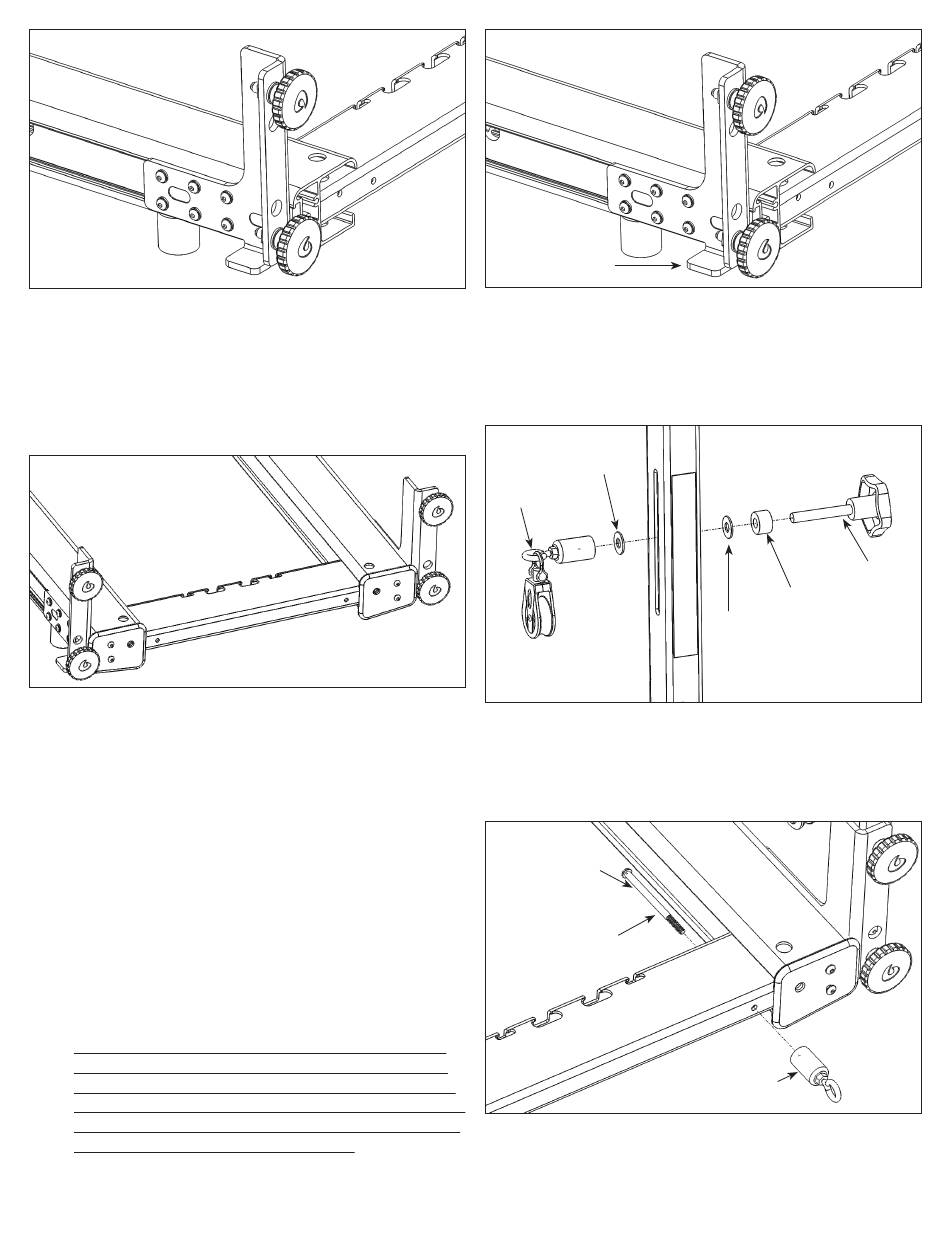

Figura D
5. Vuelva a instalar las tapas de plástico del extremo del riel en
el mismo lado del que las retiró. El cordón y el pasador de
bloqueo ya no son necesarios, por lo que puede ponerlos a un
lado con los elevadores. Consulte la Figura E.
6. Instale el bastidor de la Torre en los soportes.
Figura E
a. Oriente el bastidor de la Torre de manera que los orificios
con rosca grande vean al lado opuesto del carro.
b. Levante el bastidor de la Torre sobre los soportes y bájelo
alrededor de ellos para que descanse en la repisa en la
parte inferior de los soportes. Consulte la Figura F.
c. Deslice el bastidor hacia el soporte hasta que queden al
mismo nivel.
d. Con un brazo o un ayudante que sostenga el bastidor
de la Torre en posición vertical, comience a enroscar las
4 perillas grandes dentro del bastidor de la Torre. Puede
que tenga que empujar el bastidor para que se posicione
con la perilla, y si alguna le causa problemas, siga con las
demás y luego vuelva a esa.
AVISO IMPORTANTE: Comience con las cuatro perillas,
con 3 o 4 giros dentro del bastidor de la Torre antes de
apretar cualquiera de ellas. También es muy importante
que la Torre esté paralela y a ras contra el soporte con las
perillas. Es posible que tenga que empujar/tirar/torcer la
pata de la Torre para que quede alineada.
e. Una vez que las cuatro perillas están en posición,
apretarlas una por una.
Repisa del soporte
Figura F
7. Instale las poleas ajustables al montar los componentes como
se muestran en la Figura G con la polea dentro del bastidor.
Apriete la perilla cuando el cáncamo esté en posición
horizontal, como se muestra en la Figura G.
Repita al otro lado.
600-011
Separador
con polea
Figura G
8. Instale los soportes inferiores de resortes en el extremo de la
cabecera del armazón con el tornillo largo y la llave Allen
(hexagonal) de 5/32". Apriete el tornillo con el cáncamo
orientado verticalmente como se muestra en la Figura H.
GEN8347 (tornillo
largo de 4") para
un Allegro nuevo
GEN9019 (tornillo largo
de 1 -1/2") para un
Allegro más antiguo
con uniones de
esquina en ángulo
Separador sin polea
Figura H
9. Vuelva a enhebrar las cuerdas a través de las poleas del
elevador nuevo.
GEN9857
600-009
600-011
