MONTAGGIO DEI POGGIASPALLE
Il reformer stretch è dotato di otto diverse posizioni dei
poggiaspalla. I poggiaspalla possono essere regolati in base alla
larghezza delle spalle. I poggiaspalla sinistro e destro possono
essere scambiati per ottenere queste configurazioni.
1. Individuare i due perni sporgenti alla base dei poggiaspalle.
Abbassare i perni dei poggiatesta sugli intagli e far scorrere in
direzione opposta all'imbottitura del carrello. Vedere Figura A.
Nota: I poggiaspalle possono essere montati in due posizioni.
Una posizione è più larga e più confortevole per le persone con
spalle più ampie. Scambiare la posizione del poggiaspalle
destro e sinistro per passare dalla configurazione standard a
quella larga.

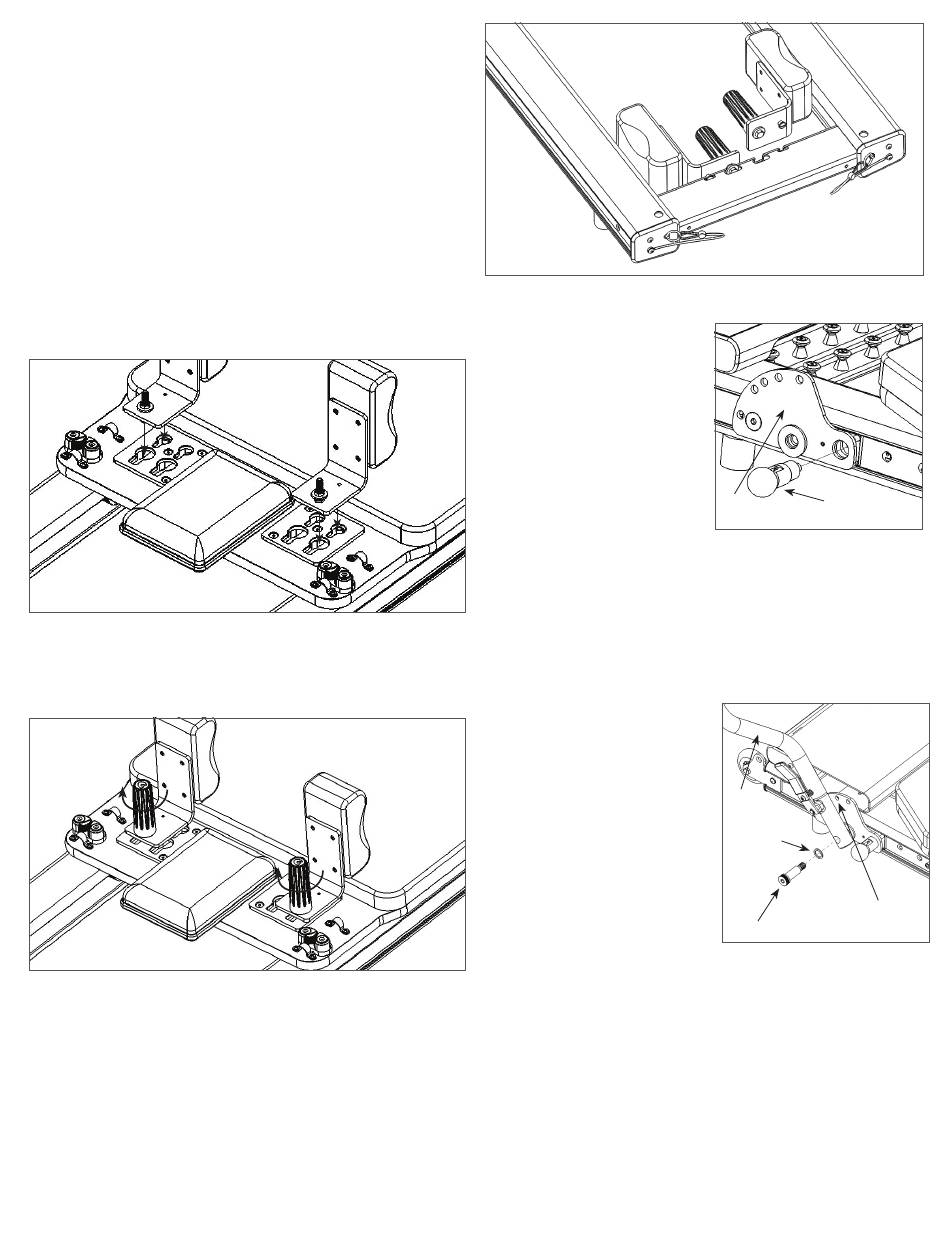

Figura A
2. Ora avvitare i sostegni di blocco per le spalle sul bullone
sporgente alla base di ciascun poggiaspalle. Vedere Figura B.
Figura B
Utilizzo dei sostegni di blocco per le spalle:
Ruotare i sostegni in senso orario per serrarli e bloccare i
poggiaspalle in posizione. Se i poggiaspalle vengono serrati
eccessivamente, sarà difficile rimuoverli, pertanto serrarli fino in
fondo ma non eccedere. Per rimuovere i poggiaspalle, ruotare il
sostegno in senso antiorario di 1-2 giri e far scorrere il
poggiaspalle delicatamente verso il carrello.
La Figura C illustra la posizione dei poggiaspalle quando
sono riposti. Notare gli appositi intagli sul lato testa del
telaio dell'Allegro.
Figura C
MONTAGGIO DEGLI SPINOTTI
ELASTICI NERI
3. Allineare il foro grande
filettato sul perno di
articolazione con uno dei fori
presenti sul telaio. Avvitare
fino in fondo nel foro lo
spinotto elastico. Vedere la
Figura D.
4. Ripetere sull'altro lato.
Serrare entrambi gli spinotti
elastici in modo sicuro con la chiave fissa in dotazione.
Per muovere i perni di articolazione, estrarre gli spinotti elastici
dal telaio e ruotare di 90° per sbloccarli. Per reinserire lo
spinotto, ruotare lo spinotto finché si inserisce in uno dei fori
presenti sul lato del telaio.
Nota: Assicurarsi che entrambe le
piastre del perno di articolazione
siano bloccate nella stessa
posizione orizzontale prima di
proseguire.
MONTAGGIO DELLA
BARRA POGGIAPIEDI
5. Sollevare la barra poggiapiedi
così che la cucitura della
fodera della barra poggiapiedi
sia lontana dall'imbottitura
del carrello.
6. Premendo le levette degli spinotti elastici della barra
poggiapiedi, posizionare la barra sulla parte esterna
delle piastre del perno di articolazione. Allineare gli spinotti
elastici della barra poggiapiedi con il foro superiore della
piastra del perno di articolazione. Continuando a sostenere la
barra poggiapiedi, rilasciare le levette degli spinotti elastici per
consentire a questi ultimi di inserirsi nella piastra del perno di
articolazione. Assicurarsi che gli spinotti di entrambi i lati siano
innestati. Vedere Figura E.
Spinotto
Piastra del perno
elastico
di articolazione
Figura D
Levetta
dello spinotto
elastico
Rondella
Foro superiore della
piastra del perno di
Bullone a perno
articolazione
Figura E
