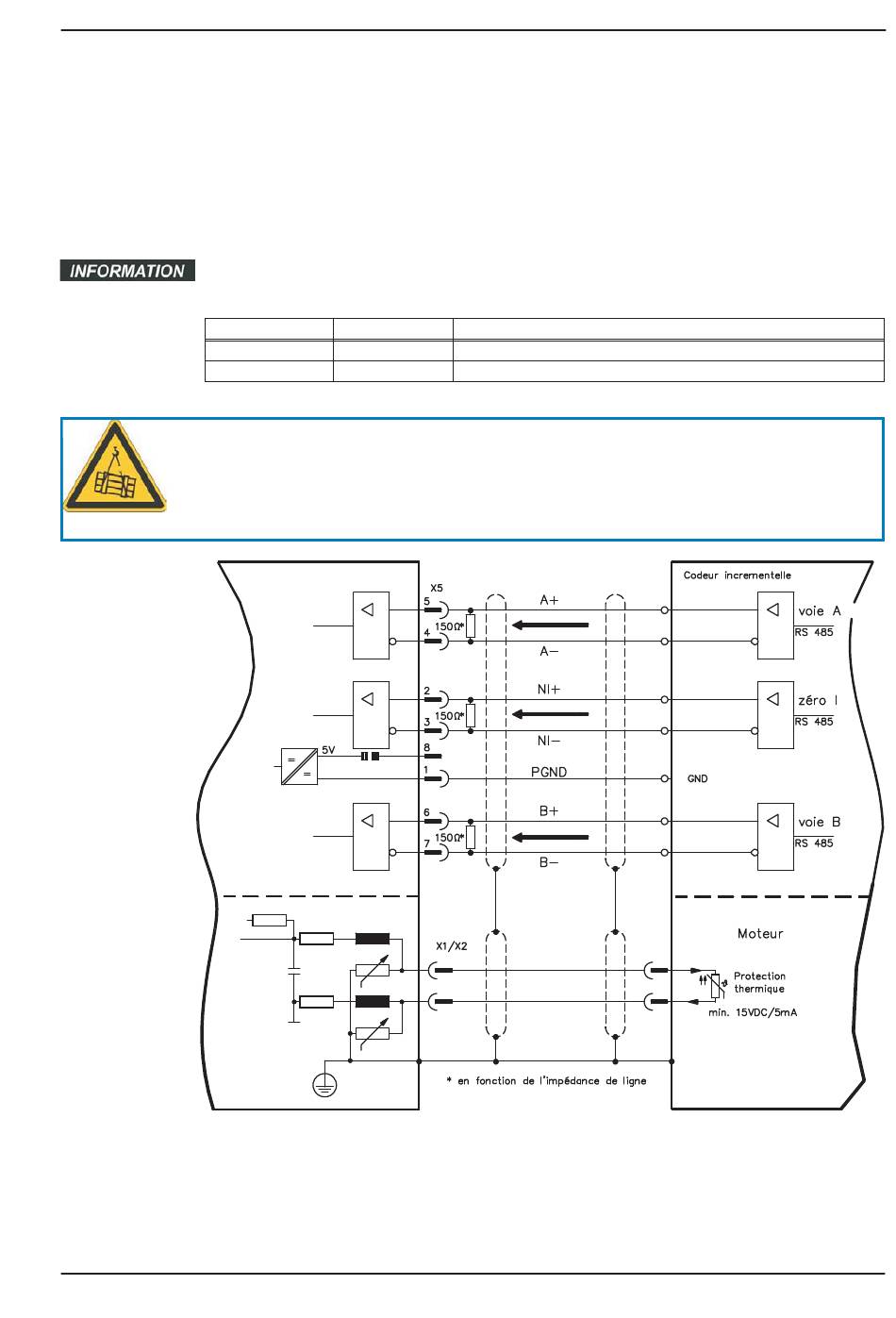

7.11.7 Codeur incrémental (X5)
Un codeur incrémentiel peut être utilisé comme appareil de rétroaction standard. A chaque connex-
ion de l'alimentation 24 V, l'le variateur requiert les informations de démarrage du régulateur de
position (valeur de paramétrage MPHASE). Selon le type de feedback, soit un Wake&Shake est
réalisé soit la valeur de MPHASE est extraite de l'EEPROM du variateur.
La protection thermique dans le moteur est raccordé à le variateur via X1 (ð p.49) ou X2 (ð p.47).
Si vous avez des questions sur l'alimentation en tension du codeur et pour une longueur de câble
prévue dépassant 50 m, veuillez contacter notre division des applications.
AGND et DGND au connecteur X3 doivent être pontés !
Fréquence limite: 1,5 MHz
Type de codeur
RS422 5V
RS422 5V
AVERTISSEMENT
Au niveau des axes verticaux, la charge peut tomber sans être freinée puisqu'en
cas de Wake&Shake les freins sont desserrés et qu'il n'est pas possible de
créer un couple suffisant pour maintenir la charge. N'utilisez pas cet appareil de
rétroaction avec des charges pendues et verticales..
SERVOSTAR 640/670 Manuel d'Instructions
FBTYPE
9
8
SubD 9
SERVOSTAR
02/2015
Remarque
MPHASE de EEPROM
MPHASE avec wake & shake
Installation électrique
