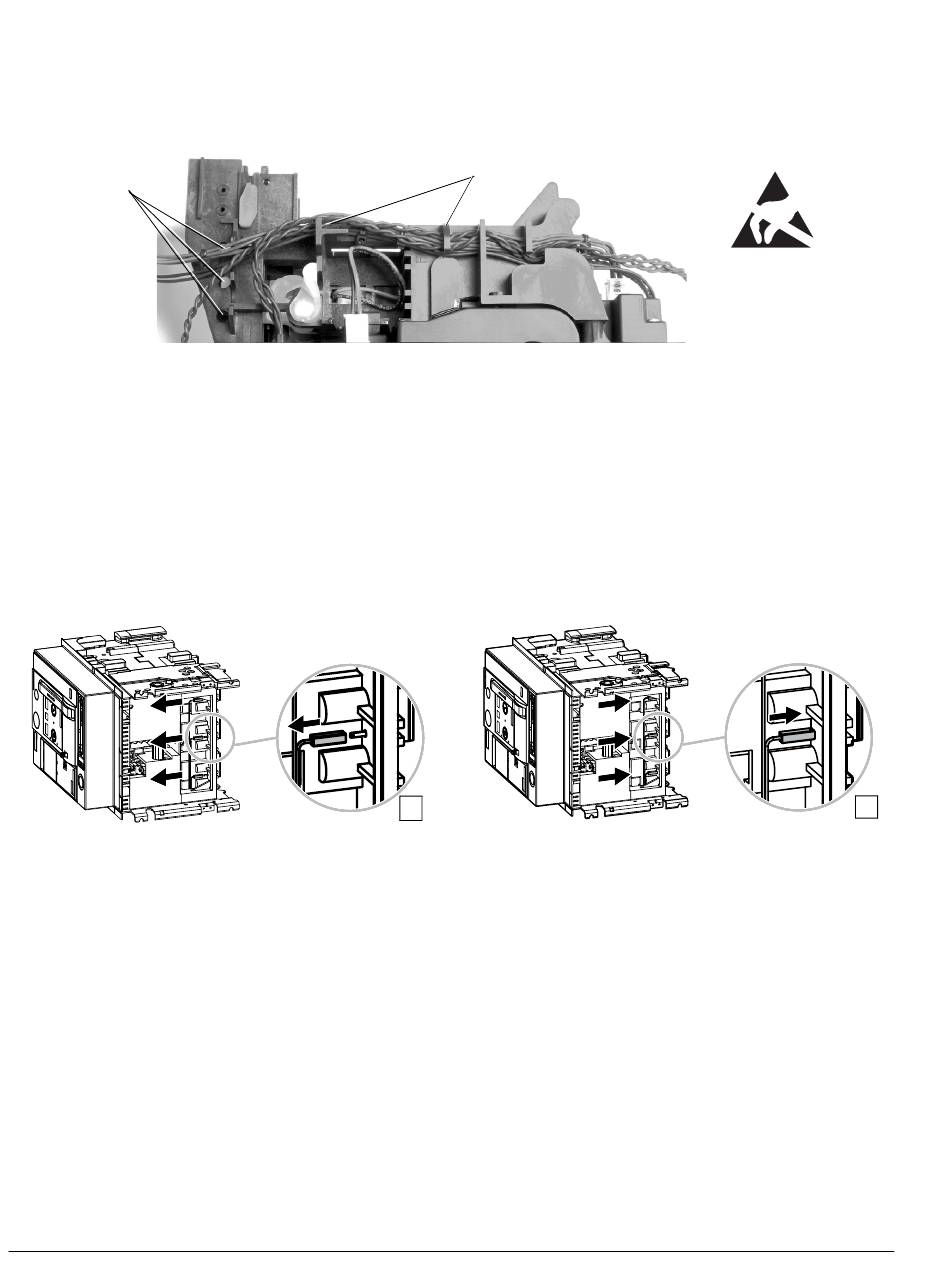

Poser et fixer les câbles
(1)
(1)
3 alésages comme points de fixation
(2)
Aides à la fixation
Poser prudemment tous les câbles comme indiqué ci-dessus et
fixer aux points de fixation à l'aide de serre-câbles. Poser les câbles
autour des aides à la fixation et les fixer à droite et à gauche avec
des serre-câbles.
Puis :
- Monter le déclencheur de surintensité
- Raccorder les câbles au niveau de X8
- Pupitre de commande installation
Modification de la prise de tension interne (V-TAP) (F36/F37)
"du bas vers le haut ou du haut vers le bas"
- Retirer le couvercle de la goulotte à câbles
→ (page 23-17)
- Débrancher le connecteur, voir figure 1
- Dévisser et retirer le couvercle du convertisseur
→ (page 23-17)
- Monter le nouveau couvercle avec la prise de tension
modifiée
→ (page 23-23)
- Fixer le connecteur, voir figure 3. S'assurer que les tôles
[1] assurent le contact
8 – 93
Posa e fissaggio dei cavi
(2)
(1)
(2)
Posare con attenzione tutti i cavi come sopra mostrato e fissarli con
l'ausilio di fascette serracavo ai punti di fissaggio. Condurre i cavi
attorno al mandrino di fissaggio e serrare direttamente a sinistra e a
destra con le fascette serracavo.
Infine:
q (page 8-63)
q (page 23-27)
Conversione della presa di tensione interna (V-TAP) (F36/F37)
"Dal basso verso l'alto o Dall'alto verso il basso"
1
3 fori come punti di fissaggio
Mandrino di fissaggio
- Installare lo sganciatore di sovracorrente
- Collegare i cavi al connettore X8
- Installare il pannello di comando
- Rimuovere la copertura della canalina dei cavi
→ (pagina 23-17)
- Estrarre il connettore, vedere figura 1
-
Svitare e rimuovere la copertura del trasformatore
→ (pagina 23-17)
- Montare una nuova copertura del trasformatore con presa
di tensione modificata
→ (pagina 23-23)
- Fissare il connettore, vedere Figura 3. Assicurarsi che le
piastre [1] siano in contatto
q (pagina 8-63)
q (pagina 23-27)
2
3ZW1012-0WL11-0AD1
