2 Teneur en CO₂ max.
du gaz naturel
B Débit calorifique [kW]
Validité: VUW 32CS/1-5 (N-FR)
OU VUW 36CS/1-5 (N-FR)
A
1
10
8
6
4
2
0
2 5 10 15

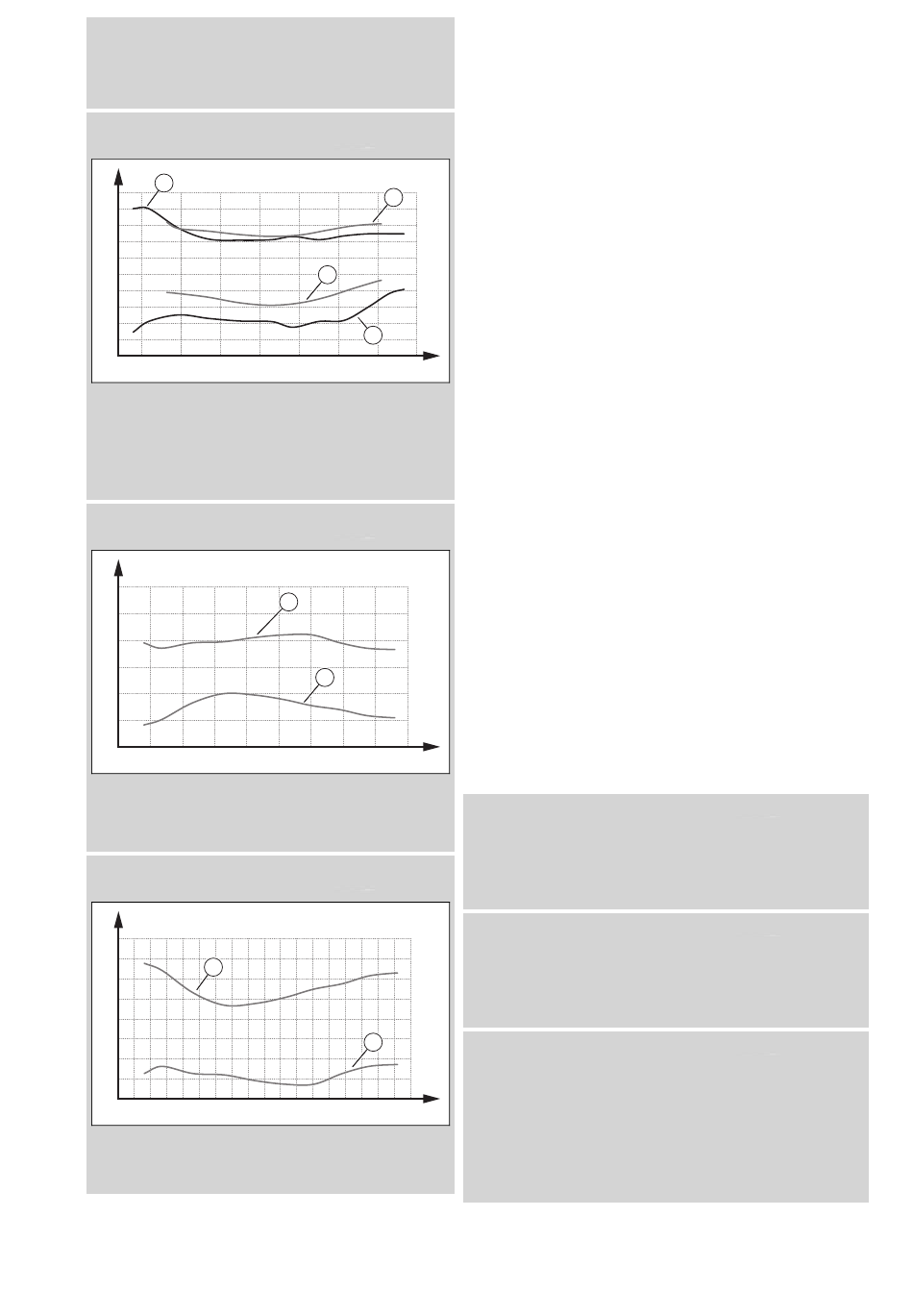

A Teneur en O₂ [% vol.]
1 Teneur en O₂ max.
du gaz naturel
2 Teneur en O₂ max.
du gaz de pétrole
liquéfié
Validité: VUW 30CF/1-5 (N-FR)
OU VUW 36CF/1-5 (N-FR)
A
12
11
10
9
8
7
6
0 4 8 12
A Teneur en CO₂ [%
vol.]
1 Teneur en CO₂ max.
du gaz naturel
Validité: VUW 30CF/1-5 (N-FR)
OU VUW 36CF/1-5 (N-FR)
A
10
1
8
6
4
2
0 4 8 12
A Teneur en O₂ [% vol.]
1 Teneur en O₂ max.
du gaz naturel
Résultat:
Valeur en dehors de la plage admissible
24
3 Teneur en CO₂ min.
du gaz naturel
4 Teneur en CO₂ min.
du gaz de pétrole
liquéfié
2
3
4
20 25 30 35 40 B
B Débit calorifique [kW]
3 Teneur en O₂ min.
du gaz de pétrole
liquéfié
4 Teneur en O₂ min. du
gaz naturel
1
2
16 20 24 28 32 36
B Débit calorifique [kW]
2 Teneur en CO₂ min.
du gaz naturel
2
16 20 24 28 32 36 B
B Débit calorifique [kW]
2 Teneur en O₂ min. du
gaz naturel
▶
Contrôlez la longueur totale de tube du système
ventouse.
▶
Inspectez le système ventouse pour vérifier qu'il n'y
a pas de recirculation ou de blocage.
▶
Mesurez la teneur de nouveau en CO₂ au point de
mesure des gaz de combustion et notez la valeur
mesurée dans le compte-rendu.
▶
Si le produit est réglé pour fonctionner au gaz natu-
rel et que la teneur en CO2 reste en dehors de l'in-
tervalle admissible, rectifiez le rapport gaz/air avec
le paramètre D.158, puis mesurez une nouvelle fois
la teneur en CO₂ au niveau du point de mesure des
gaz de combustion.
▶
Si le produit est réglé pour fonctionner au gaz natu-
rel et que la teneur en CO2 reste en dehors de l'in-
tervalle admissible, changez l'électrode de régula-
tion (→ page 37) et rebasculez le paramètre D.158
sur le réglage d'usine.
▶
Mesurez la teneur de nouveau en CO₂ au point de
mesure des gaz de combustion et notez la valeur
mesurée dans le compte-rendu.
▶
Si la valeur affichée reste en dehors de l'intervalle
autorisé, ne mettez pas le produit en service et
contactez le service client.
7. Retirez la sonde de l'appareil de mesure de CO₂ et
refermez l'orifice de mesure du point de mesure des
gaz de combustion.
7.12 Vérification du mode chauffage
1. Assurez-vous qu'il y a bien une demande de chauf-
fage.
Rendez-vous dans MENU PRINCIPAL → RÉGLAGES
2.
→ Menu installateur → Visualisation des données.
◁
Si le produit fonctionne correctement, la mention
S.004 apparaît à l'écran.
7.13 Vérification de la production d'eau chaude
sanitaire
B
1. Assurez-vous qu'il y a bien une demande d'eau
chaude sanitaire.
Validité: Produit raccordé à un ballon d'eau chaude sanitaire
▶
Rendez-vous dans MENU PRINCIPAL → RÉGLAGES
→ Menu installateur → Visualisation des données.
◁
Si le ballon d'eau chaude sanitaire se charge cor-
rectement, la mention S.024 apparaît à l'écran.
Validité: Produit avec production d'eau chaude sanitaire intégrée
▶
Rendez-vous dans MENU PRINCIPAL → RÉGLAGES
→ Menu installateur → Visualisation des données.
◁
Quand on puise de l'eau chaude sanitaire à un
robinet, la mention S.014 s'affiche à l'écran.
Condition: Régulateur raccordé
▶
Réglez la température d'eau chaude de l'appareil de
chauffage au maximum.
▶
Réglez la température de consigne du ballon d'eau
chaude sanitaire raccordé au niveau du régulateur
(→ notice d'utilisation et d'installation du régulateur).
◁
L'appareil de chauffage utilise la température de con-
signe paramétrée au niveau du régulateur.
