ADVERTENCIA
Todos los componentes proporcionados en obra y
toda la instalación eléctrica deben cumplir las
disposiciones nacionales y locales pertinentes.
Utilice sólo cables de cobre.
Evite que el mazo de cables quede estrujado dentro
de una unidad.
Fije los cables de forma que no hagan contacto con
las tuberías (especialmente en la parte de alta
presión).
Asegure el cableado eléctrico con abrazaderas para
cables tal como muestra la figura inferior, de forma
que no entre en contacto con las tuberías,
especialmente las del lado de alta presión.
Asegúrese de que no se aplica presión externa a los
terminales.
Asegúrese de instalar los fusibles necesarios.
Todo el cableado deberá ser efectuado por un
electricista autorizado.
El cable de alimentación y el disyuntor deberán
seleccionarse de acuerdo con la normativa local y
nacional.
No utilice cables protegidos, cables trenzados (véase
precaución 1 en el apartado "Consejos" en la
página 10), cables alargadores o conexiones desde
un sistema en estrella, ya que podría causar
sobrecalentamiento, electrocución o incendio.
No utilice en el interior del equipo piezas eléctricas
adquiridas en cualquier comercio local, ni realice
ninguna derivación de corriente desde el bloque de
terminales para la cinta térmica, etc. Podría
producirse una descarga eléctrica o un incendio.
Asegúrese de instalar un disyuntor diferencial de
fugas de tierra. Si no obedece estas indicaciones
podría sufrir una electrocución.
(Esta unidad utiliza un Inverter, lo que significa que es
necesario utilizar un disyuntor diferencial de fugas a
tierra que admita armónicos elevados para prevenir el
mal funcionamiento del propio disyuntor diferencial.)
En el cableado fijo deberá incorporarse, según la
reglamentación local y nacional pertinente, un
interruptor principal u otro medio de desconexión que
tenga una separación constante en todos los polos.
PELIGRO
No encienda el disyuntor de seguridad hasta haber
terminado todos los trabajos.
Equipamiento que cumple la normativa EN/IEC 61000-3-12
(1) La Norma Técnica Europea/Internacional ajusta los límites para corrientes
armónicas generadas por un equipo conectado a los sistemas públicos de
bajo voltaje con corriente de entrada de >16 A y ≤75 A por fase.
Manual de instalación
9

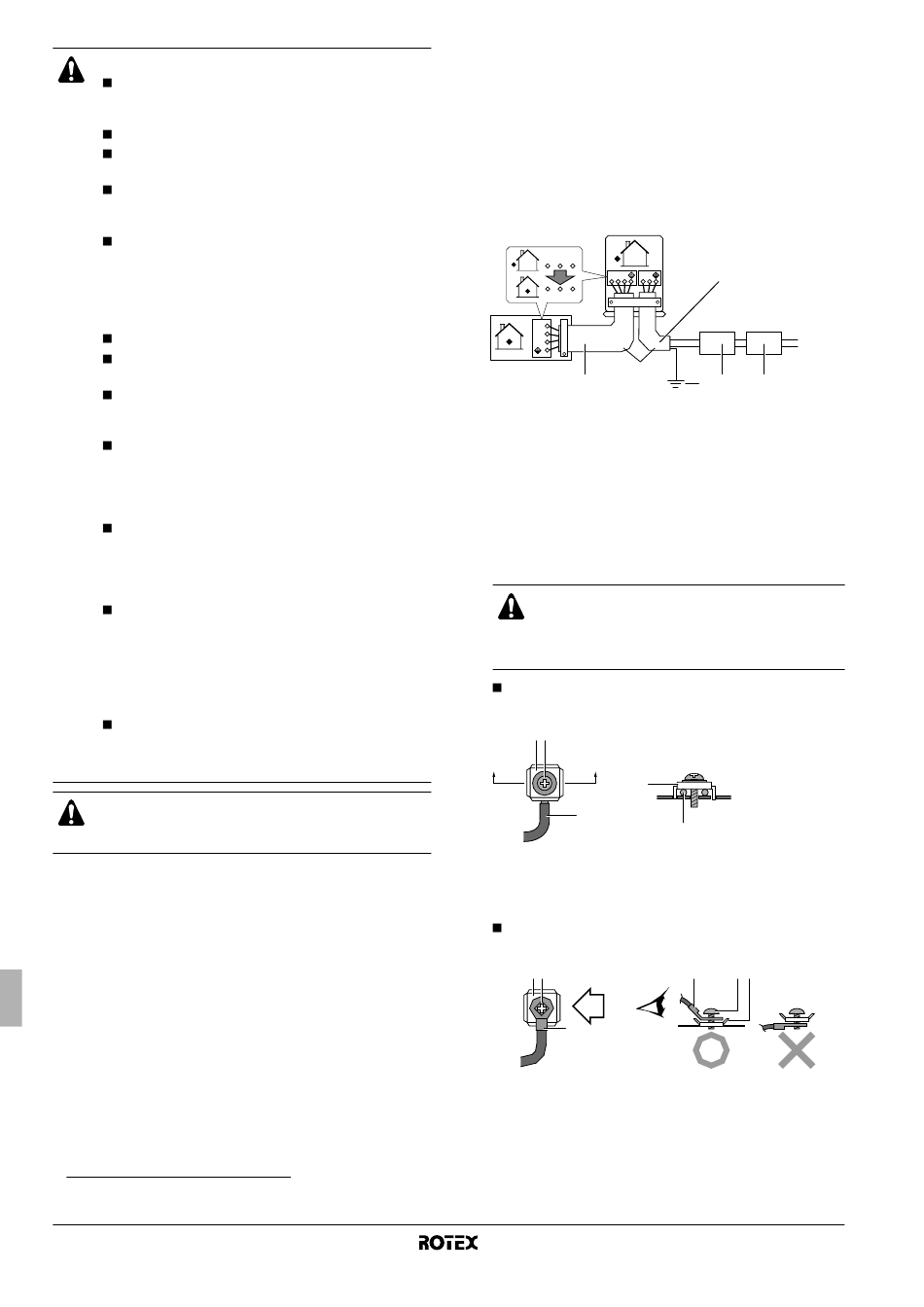

Procedimiento
1 Pele el aislamiento del cable (20 mm).
2 Conecte los cables de conexión entre la unidad interior y la
exterior, haciendo coincidir los números de los terminales
(ver el diagrama de cableado de abajo). Apriete los tornillos de
los terminales con firmeza. Recomendamos el uso de un
destornillador de cabeza plana para apretar los tornillos.
Véase igualmente la precaución 2 en el apartado "Consejos" en
la página 10 que contiene las directrices de instalación del
cableado.
1 2 3
1 2 3
1
2
3
1 Interconexión entre la unidad interior y la unidad exterior: si la
longitud del cableado es superior a 10 m, utilice cables con
sección recta de Ø2,5 mm en lugar de Ø1,5 mm.
2 El cable de alimentación (consulte la placa de
especificaciones técnicas para obtener la corriente máxima
de funcionamiento)
3 Conexión a tierra
4 Disyuntor de seguridad
5 Disyuntor de fugas a tierra
3 Conexión del terminal a tierra
ADVERTENCIA
Esta unidad deberá estar conectada a tierra.
Al realizar la conexión a tierra observe la normativa
local en materia de instalaciones eléctricas.
Siga los pasos que se indican a continuación cuando instale
los cables de un solo hilo.
3 2
A
1 Cable de un solo hilo
(1)
2 Tornillo
3 Arandela plana
Utilice el siguiente método cuando trabaje con terminales
engarzados redondeados.
3 2
1 Terminal engarzado redondeado
2 Tornillo
3 Arandela plana
4 Asegúrese de que los cables no se desconectan tirando de
ellos. Luego, fije los cables en el lugar que les corresponde
mediante las abrazaderas para cables. Ver también el punto
"Consejos" en la página 10.
2
1 2 3 L N
H05VV
1 3 4
AA'
A'
3
1
1
1 2 3
B
B
1
RRHQ+RRLQ006~008BAV3
Unidad exterior para bomba de calor de aire-agua
50 Hz
230 V
