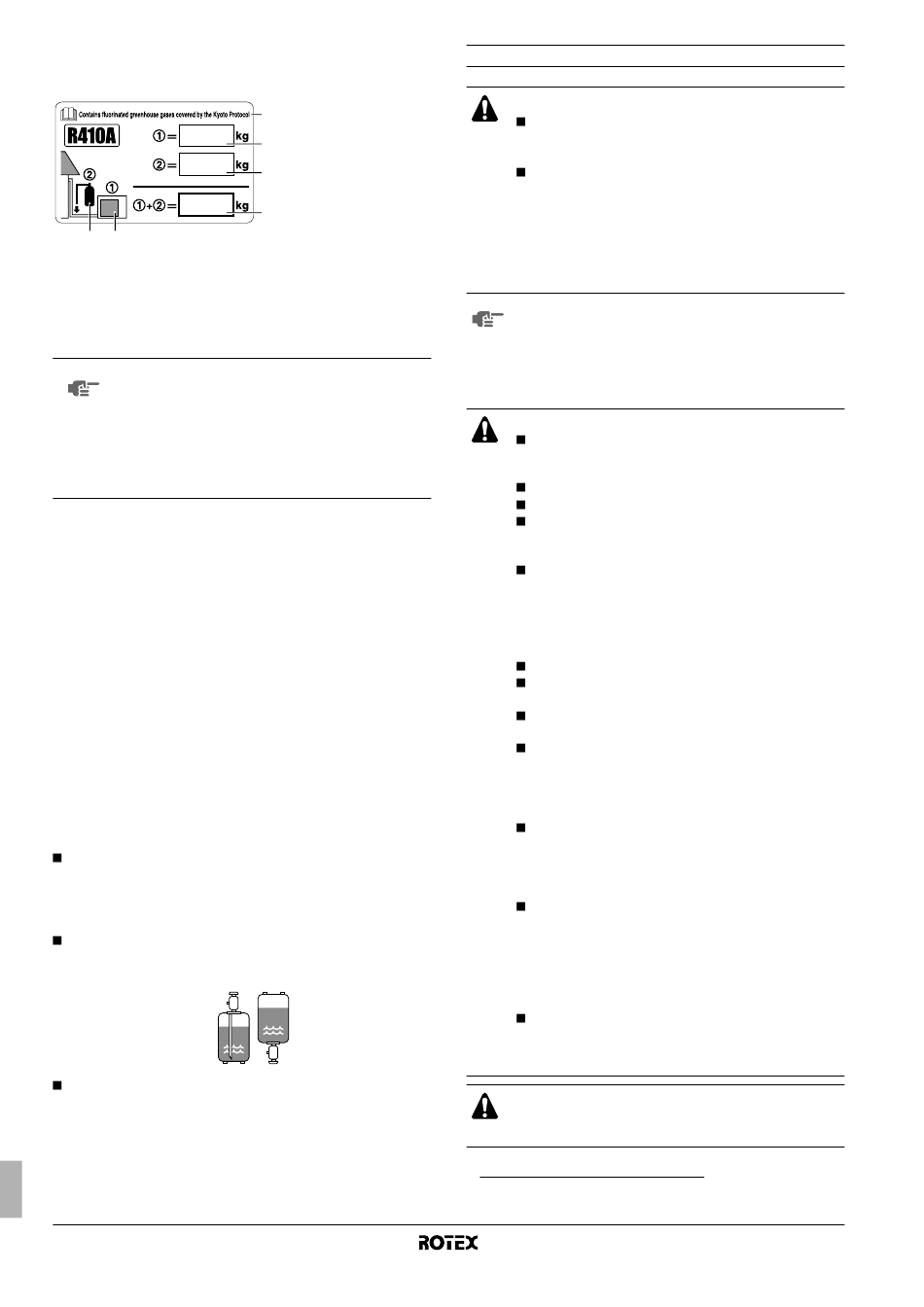

Eticheta completată trebuie lipită pe interiorul produsului şi în
apropiere de orificiul de încărcare al produsului (de ex., pe interiorul
capacului pentru deservire).
6 5
NOTĂ Aplicarea naţională a reglementării UE la anumite
gaze fluorurate cu efect de seră poate cere utilizarea
limbii naţionale oficiale corespunzătoare pe unitate.
Prin urmare se asigură împreună cu unitatea o
etichetă suplimentară de gaz fluorurat cu efect de seră
în mai multe limbi.
Instrucţiunile de lipire sunt ilustrate pe dosul acelei
etichete.
Pentru a evita defectarea compresorului. Nu încărcaţi mai mult
agent frigorific decât cantitatea specificată.
Această unitate exterioară este încărcată cu agent frigorific în fabrică
şi în funcţie de dimensiunile şi lungimile conductelor unele sistemele
necesită încărcare suplimentară de agent frigorific.
Reîncărcarea
În cazul în care este necesară reîncărcarea, consultaţi placa de
identificare a unităţii. Placa de identificare specifică tipul de agent
frigorific şi cantitatea necesară.
Încărcarea de agent frigorific suplimentar
Dacă lungimea totală a tubulaturii de agent frigorific depăşeşte 10 m,
încărcaţi suplimentar cu 20 g de agent frigorific (R410A) pentru
fiecare metru suplimentar de tubulatură.
Determinaţi greutatea de agent frigorific ce urmează fi încărcat
suplimentar şi notaţi cantitatea pe eticheta de service de pe faţa
posterioară a capacului ventilului de închidere.
Precauţii la adăugarea R410A
Aveţi grijă să încărcaţi cantitatea specificată de agent frigorific în
stare lichidă în conducta de lichid.
Întrucât agentul frigorific este un amestec, adăugarea sa în stare
gazoasă poate cauza modificarea compoziţiei agentului
frigorific, împiedicând exploatarea normală.
Înainte de încărcare verificaţi dacă butelia de agent frigorific este
echipată sau nu cu tub de sifon (butelia trebuie inscripţionată cu
"sifon de umplere cu lichid ataşat" sau ceva similar).
Încărcaţi agentul
frigorific cu butelia în
poziţie verticală.
Aveţi grijă să utilizaţi scule exclusiv pentru R410A pentru a
asigura rezistenţa necesară faţă de presiune şi pentru a
împiedica pătrunderea materialelor străine în sistem.
Manual de instalare
8
1 Încărcătura de agent
4
frigorific din fabrică a
produsului:
1
a se vedea placa de
identificare a unităţii
2
2 Cantitatea suplimentară
de agent frigorific
încărcat la faţa locului
3
3 Încărcătura totală de
agent frigorific
4 Conţine gaze fluorurate
cu efect de seră cuprinse
în Protocolul de la Kyoto
5 Unitate exterioară
6 Butelie de agent frigorific
şi distribuitor pentru
încărcare
Încărcaţi agentul
frigorific cu butelia cu
capul în jos.

Cablaj

PERICOL
Înainte de a obţine accesul la dispozitivele de
conectare, toate circuitele de alimentare cu curent
electric trebuie întrerupte.
Tensiune înaltă
Pentru a evita
deconectaţi alimentarea de la reţea cu cel puţin 1
minut înainte de întreţinerea pieselor electrice. Chiar
şi după 1 minut, măsuraţi totdeauna tensiunea la
bornele condensatoarelor circuitului principal sau ale
pieselor electrice, şi înainte de a le atinge asiguraţi-vă
că tensiunile nu sunt mai mari de 50 V cc.
Pentru persoanele
cablajului electric:
Nu exploataţi unitatea până când tubulatura agentului
frigorific nu este finalizată. (Exploatarea înainte ca
tubulatura să fie pregătită va defecta compresorul.)
AVERTIZARE
Toate componentele procurate la faţa locului şi
întreaga construcţie electrică trebuie să se confor-
meze reglementărilor locale şi naţionale aplicabile.
Utilizaţi doar cabluri din cupru.
Nu forţaţi niciodată fasciculul de cabluri în unitate.
Fixaţi astfel cablurile încât acestea să nu intre în
contact cu conductele (în special pe partea de înaltă
presiune).
Fixaţi cablajul electric cu cleme de cablu aşa cum
este prezentat în figura de mai jos pentru a evita
contactul cu tubulatura, mai ales cu partea de înaltă
presiune.
Asiguraţi-vă că pe bornele conectoare nu se aplică o
presiune externă.
Aveţi grijă să instalaţi siguranţele necesare.
Întreaga cablare trebuie executată de un electrician
autorizat.
Cablul de alimentare de la reţea şi disjunctorul trebuie
selectate conform reglementărilor locale şi naţionale.
Nu folosiţi conductori cu derivaţii, cabluri multifilare (a
se vedea avertizarea 1 de la "Observaţii" la pagina 9),
cabluri prelungitoare sau conexiuni de la un sistem în
stea, deoarece acestea pot cauza supraîncălzire,
electrocutare sau incendiu.
Nu folosiţi în interiorul produsului piese electrice
procurate local şi nu ramificaţi cablul de alimentare
pentru banda de încălzire, etc., din regleta de
conexiuni. Procedând astfel pot surveni electrocutări
sau incendii.
Aveţi grijă să instalaţi un întreruptor pentru scurgere la
pământ. Neprocedând astfel pot surveni electrocutări.
Această unitate utilizează un invertor, ceea ce
înseamnă că trebuie utilizat un întreruptor de
scurgere la pământ capabil să suporte armonici înalte
pentru a preveni funcţionarea defectuoasă a însuşi
întreruptorului.
În cablajul fix trebuie intercalat un întrerupător
principal sau un alt mijloc de deconectare cu separare
de contact la toţi polii, în conformitate cu legislaţia
locală şi naţională relevantă.
PERICOL
Nu cuplaţi întreruptorul de siguranţă până ce nu este
finalizată întreaga lucrare.
Echipament conform cu EN/IEC 61000-3-12
(1) Standard tehnic european/internaţional ce stabileşte limitele pentru
curenţii armonici produşi de echipamentele conectate la sistemele publice
de tensiune joasă cu curent de intrare >16 A şi ≤75 A pe fază.
Unitate exterioară pentru pompă termică aer la apă
electrocutarea, aveţi grijă
care răspund de instalarea
(1)
RRHQ+RRLQ006~008BAV3
