9. Récupérez la clé (A) qui se trouve sur l'étançon du module
de flottement.
10. Placez la clé dynamométrique (A) sur le boulon (B).
11. Vérifiez que le pointeur (D) est correctement positionné de
la manière suivante :
a.
Utilisez la clé (A) pour déplacer le levier coudé (B) de
sorte que son bord inférieur soit parallèle à la bielle
supérieure (C).
b. Vérifiez que le pointeur (D) est aligné avec la
bielle supérieure (C). Pliez le pointeur au besoin.
215407
OPÉRATION

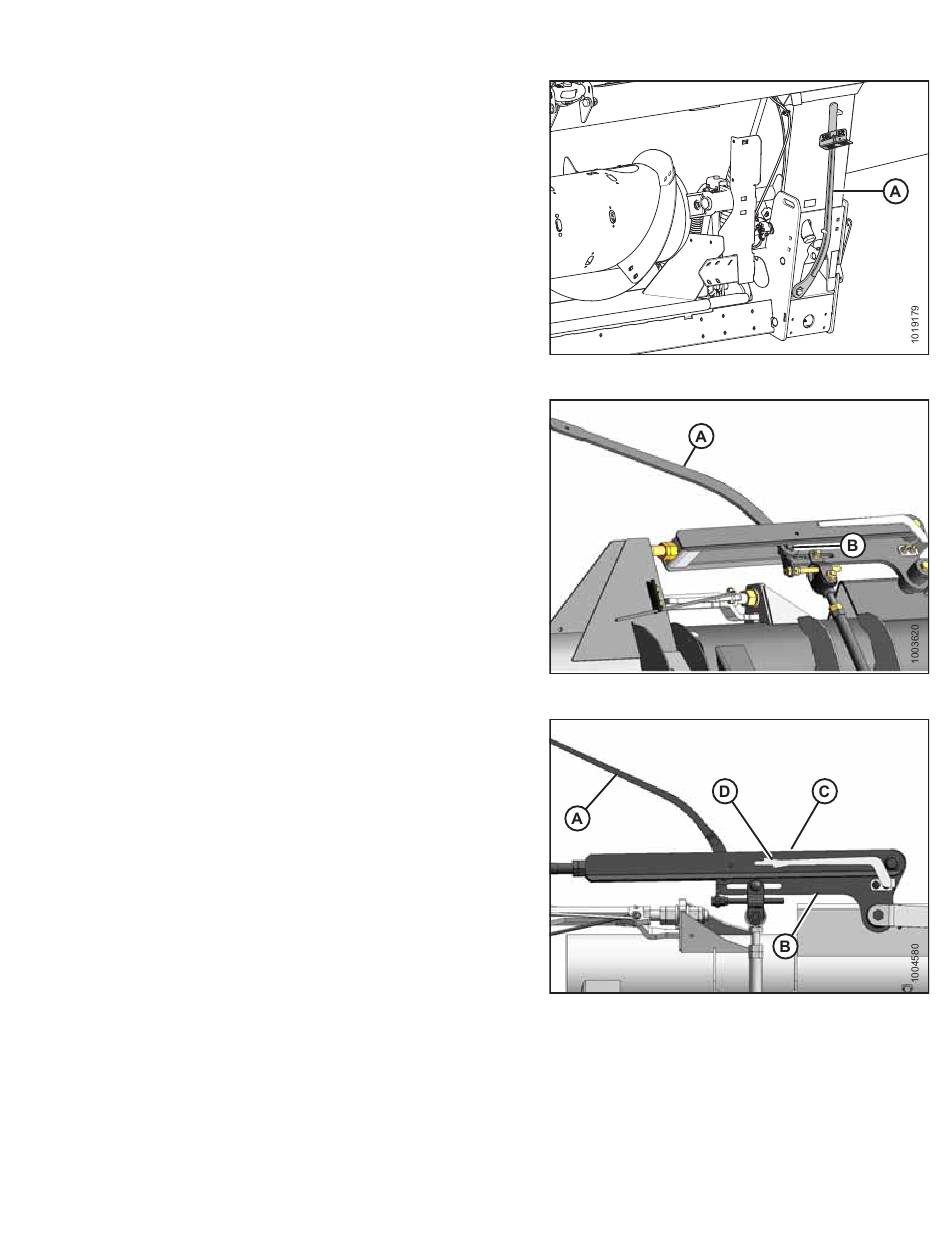

Figure 3.59: Clé dynamométrique
Figure 3.60: Articulation d'équilibrage
Figure 3.61: Articulation d'équilibrage
83
