Poids : voir l'étiquette de levage sur le
rouleau

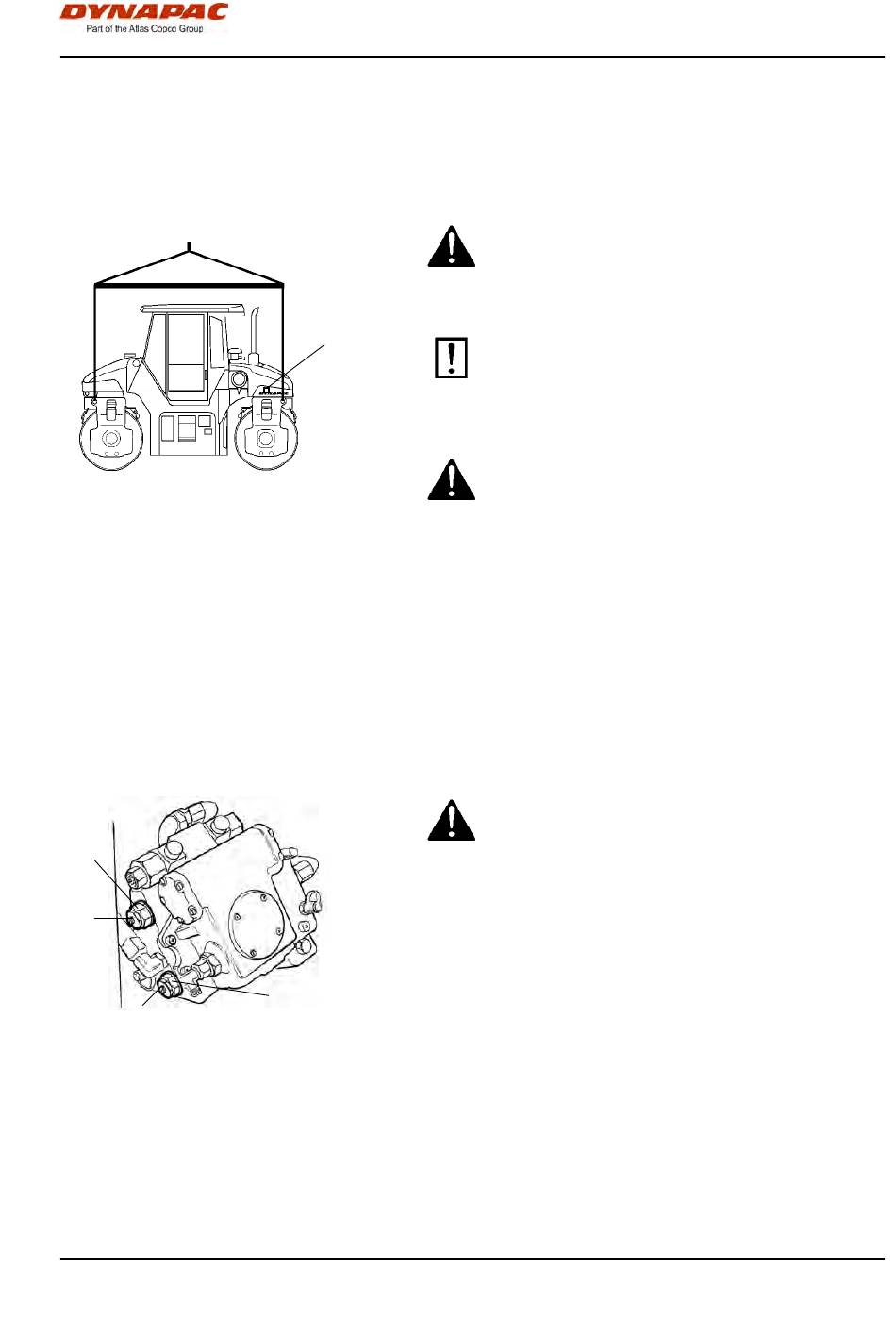

Fig. Rouleau prêt au levage
1. Étiquette de levage
2
1
1
Fig. Pompe de transmission
1. Soupape de remorquage
2. Soupape multifonctions
2010-06-03
Divers
Levage
Levage du rouleau
1
Remorquage/Dépannage
Remorquage
Le rouleau peut être déplacé jusqu'à 300 mètres à
l'aide des instructions ci-dessous.
Remorquage court avec moteur diesel en
marche
Ouvrir le volet gauche du compartiment moteur pour
accéder à la pompe de transmission.
Dévisser les deux soupapes de remorquage (1) (vis à
2
six pans du milieu) de deux tours vers la gauche, tout
en maintenant la soupape multifonctions (2) (vis à six
pans inférieure). Les soupapes se trouvent sur le côté
gauche de la pompe de transmission.
Démarrer le moteur et le laisser tourner au ralenti.
Désactiver le bouton du frein de stationnement et
placer le levier A/R en position de marche avant ou de
recul. Si le levier est au point mort, les freins des
moteurs hydrauliques sont activés.
On peut maintenant remorquer, et même diriger le
ICG233HF-3FR3.pdf
Le poids maximum de la machine est indiqué sur
Le poids maximum de la machine est indiqué sur
l'étiquette de levage (1). Voir aussi les
l'étiquette de levage (1). Voir aussi les
caractéristiques techniques.
caractéristiques techniques.
Les dispositifs de levage tels que chaînes,
Les dispositifs de levage tels que chaînes,
élingues, sangles et crochets doivent être
élingues, sangles et crochets doivent être
conformes à la réglementation en vigueur.
conformes à la réglementation en vigueur.
Ne pas circuler sous des charges suspendues.
Ne pas circuler sous des charges suspendues.
Veiller à ce que les crochets des dispositifs de
Veiller à ce que les crochets des dispositifs de
levage soient bien fixés.
levage soient bien fixés.
Activer le bouton du frein de stationnement et
Activer le bouton du frein de stationnement et
arrêter temporairement le moteur diesel. Bloquer
arrêter temporairement le moteur diesel. Bloquer
les cylindres avec des cales pour empêcher le
les cylindres avec des cales pour empêcher le
rouleau de se déplacer.
rouleau de se déplacer.
