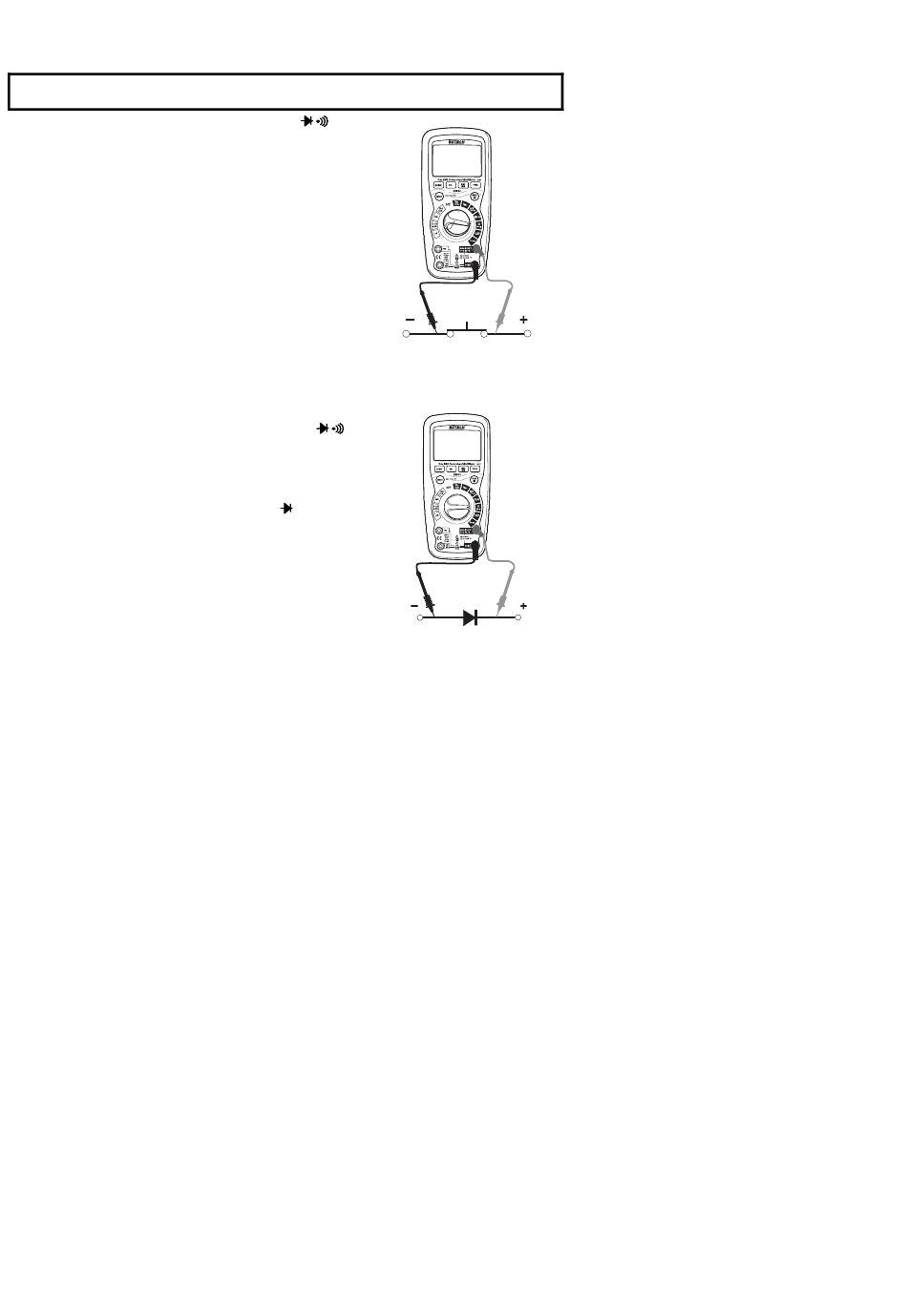

VERIFICATION DE LA CONTINUITE

ATTENTION: Pour éviter les chocs électriques, ne jamais mesurer la continuité sur circuit ou
fils qui ont une tension en eux.
1. Réglez le bouton de fonction sur la position Ω
2. Insérez la prise banane des fils test noirs dans la prise COM
négative.
Insérez la prise banana des fils test rouges dans la prise Ω
positive.
3. Utilisez le bouton de MODE pour voir l'icône X et "Ω" sur
l'écran.
4. Touchez les embouts de la borne test sur le circuit ou fils
que vous souhaitez vérifier.
5. Si la résistance est moins que d'approximativement 35 Ω, un
son audible sonnera.
Si le circuit est "open" (mauvais), l'écran indiquera "OL".

TEST DIODE

1. Réglez le bouton fonction sur la position verte Ω
.
2. Insérez la prise banane des fils test noirs dans la
prise COM négative et insérez la prise banana des
fils test rouges dans la prise V positive.
3. Utilisez le bouton de MODE pour indiquer
sur l'écran.
4. Touchez les bornes test sur la diode testée. La
tension suivante indiquera typiquement de 0.400 à
0.700 V. La tension inverse indiquera «OL». De
courts appareils indiqueront près de 0 V et un
appareil ouvert indiquera «OL» dans les deux
polarités.
.
et V
