Test de diode
AVERTISSEMENT : Coupez l'alimentation du circuit testé et déchargez tous les
condensateurs avant de mesurer la diode. N'appliquez pas une tension d'entrée supérieure à
30 V CC ou CA au compteur.
Tournez le sélecteur de fonction jusqu'à la position
1.
Utilisez le bouton M pour sélectionner l'icône de la diode
2.
Insérez la fiche banane du câble de test noir dans la prise jack négative
3.
COM et la fiche banane du câble de test rouge dans la prise jack positive
V.
Voir Fig. 10.
4.
Faites entrer en contact les sondes de test et la diode testée, dans les deux sens de
polarité, l'un après l'autre.
5.
La tension directe indiquera de 0,5 à 0,8 V.
6.
La tension inverse indiquera « OL ».
7.
Les appareils court‐circuités indiqueront un relevé proche de 0 ohm et le compteur
émettra un signal sonore.
8.
Un appareil ouvert indiquera « OL » dans les deux sens.
800.561.8187
AUTO
AUTO

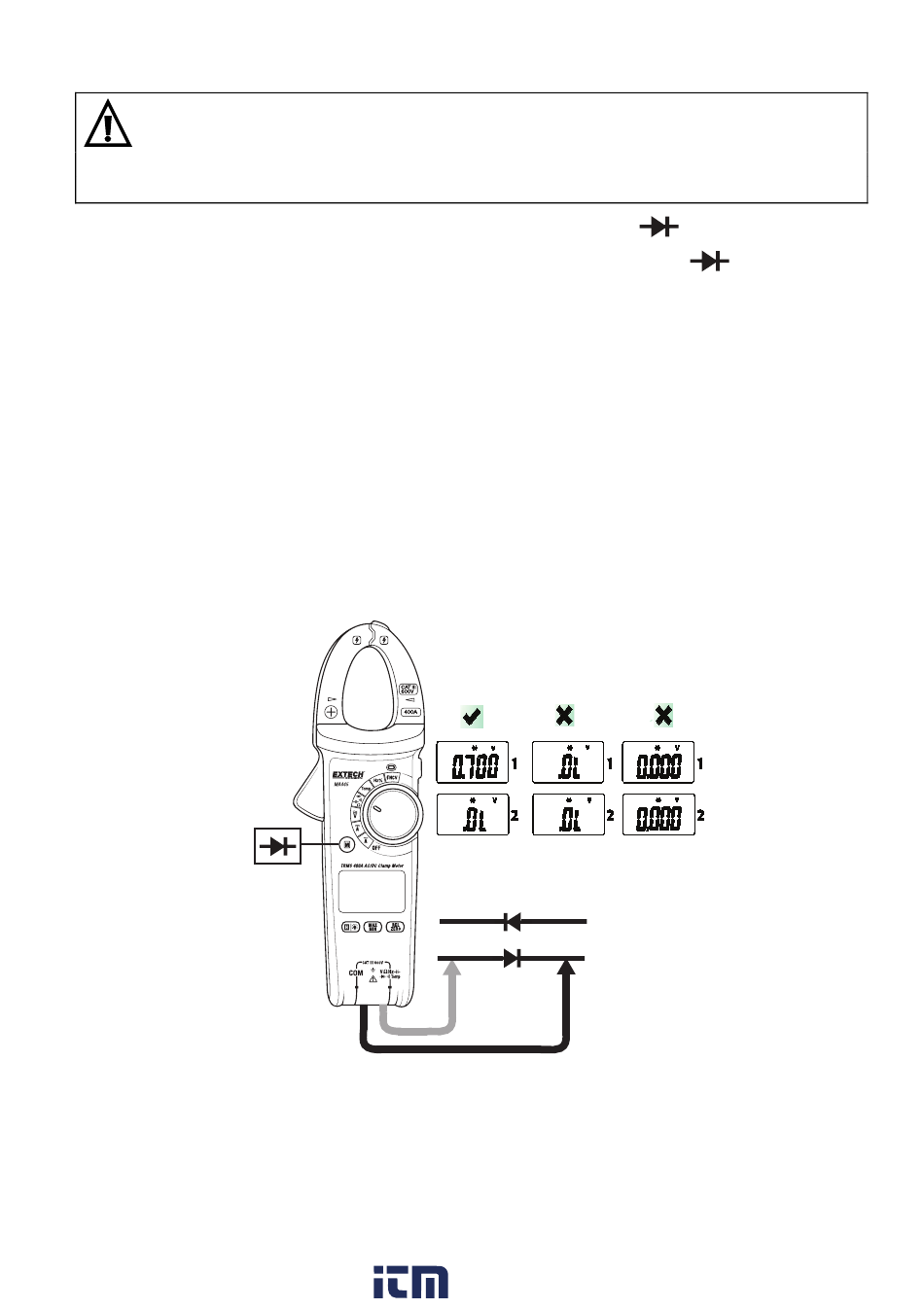

Fig. 10 – Test de la diode
