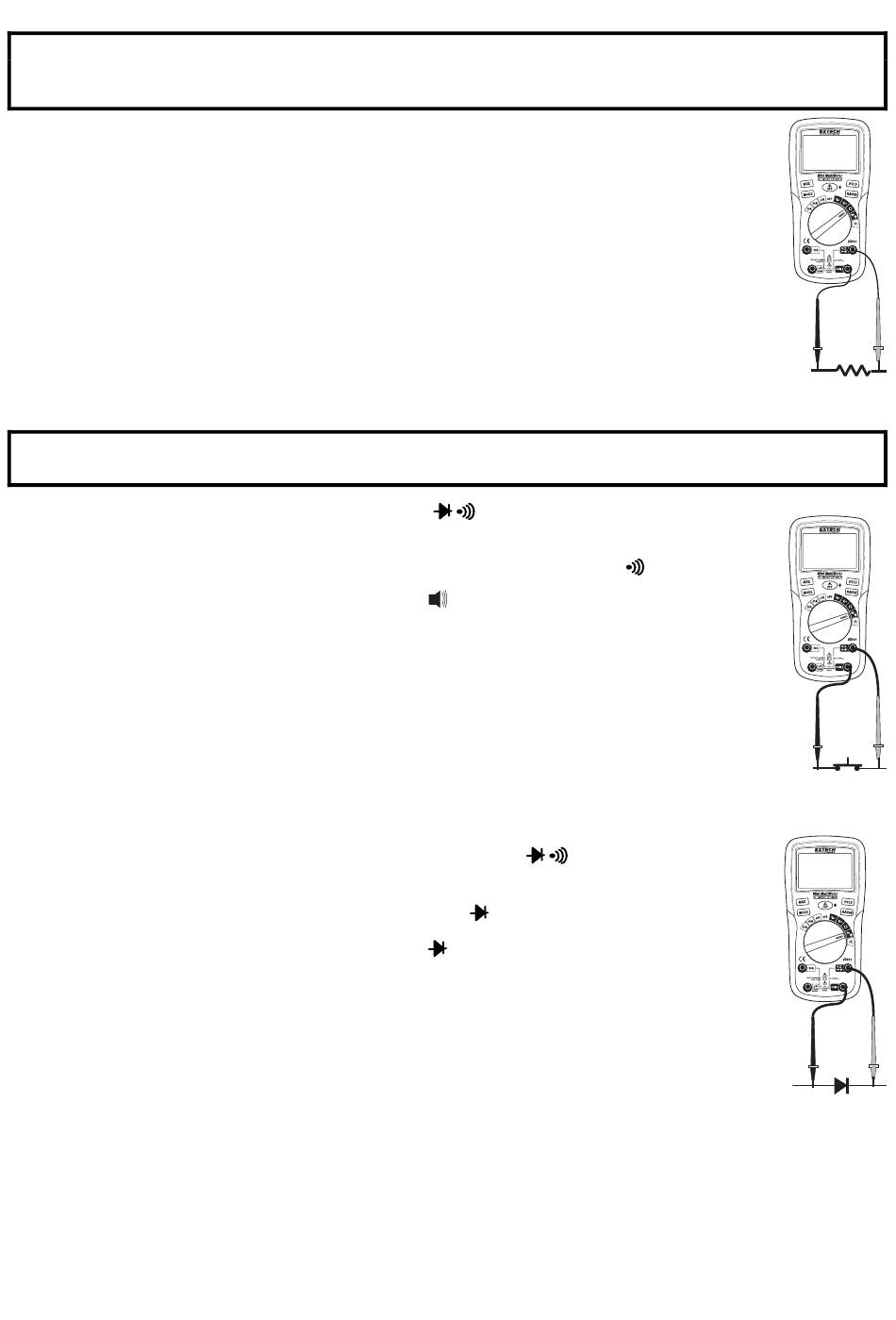

MESURES DE LA RESISTANCE
AVERTISSEMENT: Afin d'éviter tout risque d'électrocution, veillez à couper l'alimentation de
l'unité testée et à libérer tous les condensateurs avant d'effectuer toute mesure de résistance.
Retirez les piles et débranchez les câbles d'alimentation.
1. Positionnez le commutateur de fonctions sur Ω.
2. Insérez la fiche banane du fil d'essai noir dans la prise négative COM.
Insérez la fiche banane du fil d'essai rouge dans la prise positive .
3. Placez les pointes de la sonde d'essai sur l'appareil testé.
4. Lisez la résistance affichée sur l'écran.

VERIFICATION DE LA CONTINUITE

AVERTISSEMENT: Ne mesurez jamais la continuité sur des circuits ou des fils électriques sous
haute tension, afin de prévenir tout risque d'électrocution.
1. Positionnez le commutateur de fonctions sur
2. Insérez la fiche banane du fil d'essai noir dans la prise négative COM.
Insérez le fil d'essai rouge de la fiche banane dans la prise positive
3. Appuyez sur le bouton MODE pour afficher "
4. Placez les pointes de la sonde d'essai sur le circuit ou sur le fil électrique que vous
souhaitez tester.
5. Un signal sonore retentira si la résistance est inférieure au seuil de continuité.

TEST DE DIODE

1. Positionnez le commutateur de fonctions sur la position
2. Insérez la fiche banane du fil d'essai noir dans la prise négative COM et la fiche
banane du fil d'essai rouge dans la prise positive
3. Appuyez sur le bouton MODE pour afficher "
4. Placez les pointes de sonde d'essai sur la diode à tester. La tension directe est
généralement de l'ordre de 0,400 à 0,700 V. La tension inverse affichera « OL ».
Des dispositifs court-circuités afficheront à peu près 0 V et un dispositif ouvert
affichera « OL » au niveau des deux polarités.
.
" sur l'écran
verte.
.
" et "V" sur l'écran.
7 EX210_EX210T-fr-FR_v1.5 9/15
.
