Manuel de configuration du FC 300
Installation et configuration de l'interface RS-485

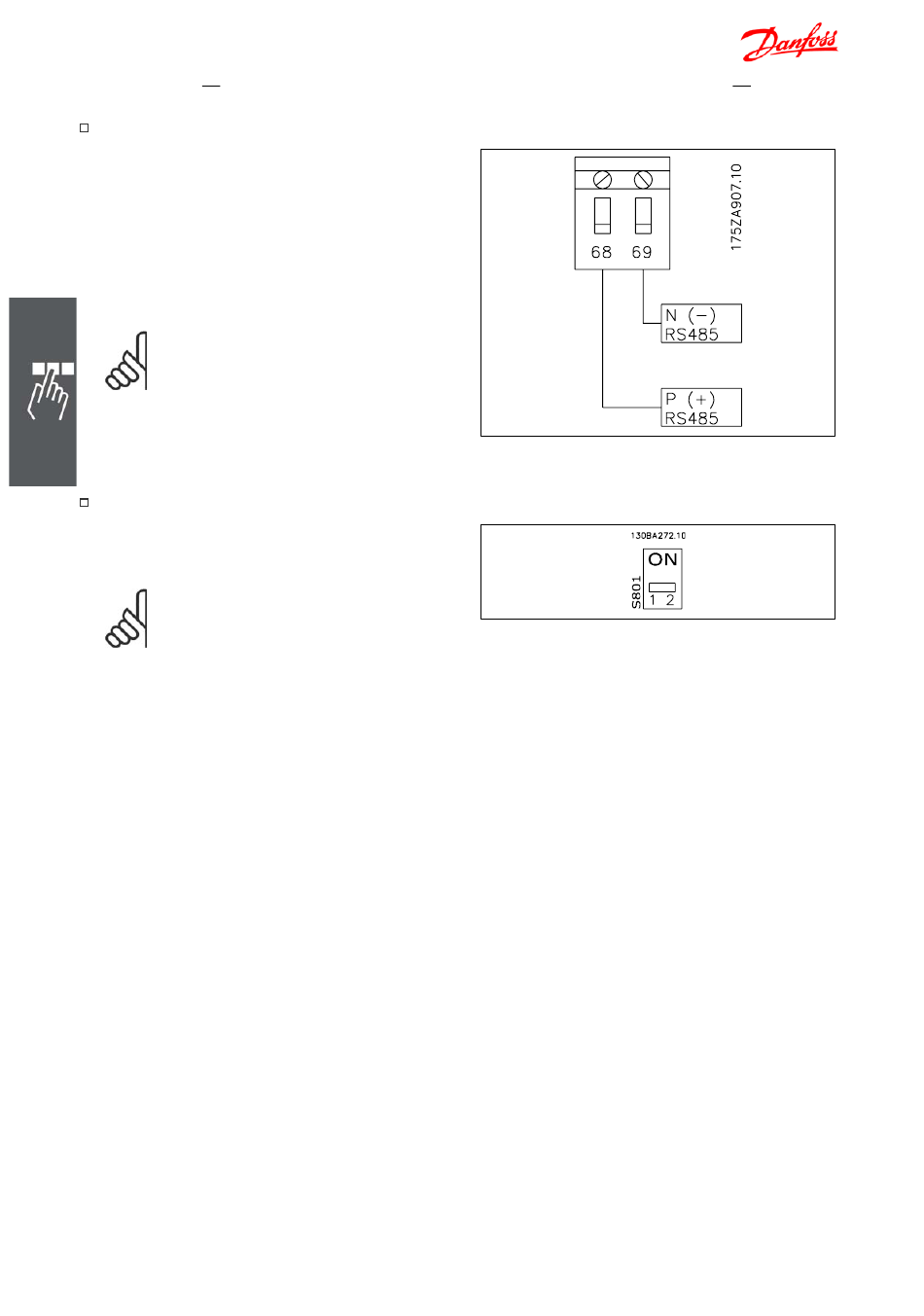

Raccordement du réseau
Connecter le variateur de fréquence au réseau
RS-485 comme suit (voir également le schéma) :
1.
Connecter les fils de signal à la borne 68
(P+) et à la borne 69 (N-) sur la carte de
commande principale du variateur de fré-
quence.
2.
Connecter le blindage des câbles aux
étriers de serrage.
N.B.!
Des câbles blindés à paire torsadée
sont recommandés afin de réduire le
bruit entre les conducteurs.
Configuration matérielle du FC 300
Utiliser le commutateur DIP de terminaison sur la
carte de commande principale du variateur de fré-
quence pour terminer le bus RS-485.
N.B.!
Le réglage d'usine du commutateur
DIP est OFF.
132
Raccordement des bornes du réseau
Réglage d'usine du commutateur de terminaison
MG.33.B8.04 - VLT
®
est une marque déposée Danfoss
