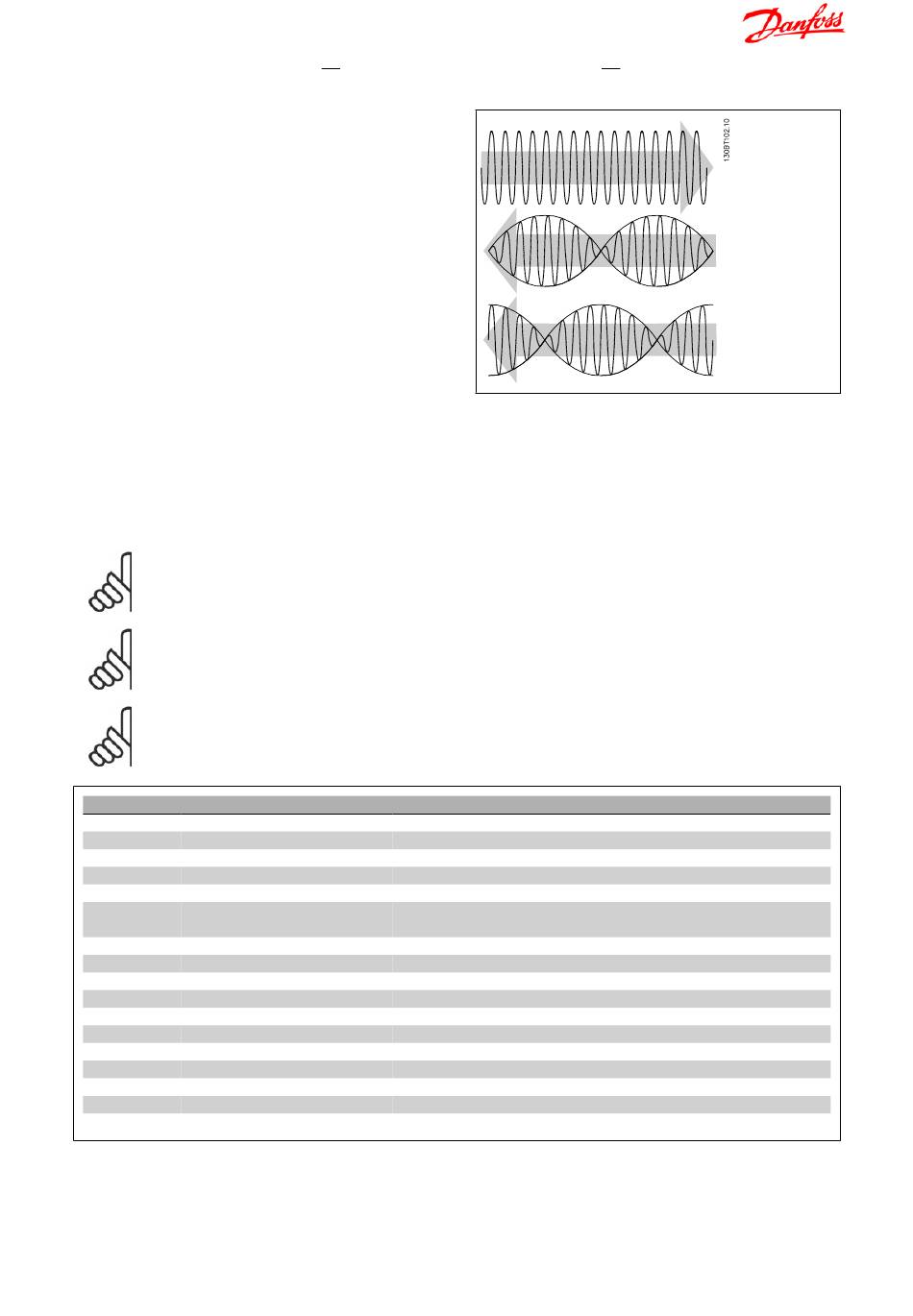

Indicateurs lumineux

La LED 1 est allumée lorsque le signal de référen-
ce est OK sur le résolveur
La LED 2 est allumée lorsque le signal Cosinus est
OK sur le résolveur
La LED 3 est allumée lorsque le signal Sinus est
OK sur le résolveur
Les LED sont actives lorsque le par. 17-61 est ré-
glé sur Avertissement ou Alarme.

Exemple de configuration

Dans cet exemple, on utilise un moteur à aimant permanent (PM) avec un résolveur comme retour vi-
tesse. Un moteur PM doit généralement fonctionner en mode flux.
Câblage :
La longueur de câble est de 150 m maximum lorsque l'on utilise une paire torsadée.
N.B.!
Les câbles du résolveur doivent être blindés et séparés des câbles moteur.
N.B.!
Le blindage du câble du résolveur doit être correctement connecté à la plaque de découplage
et au châssis (terre) du côté moteur.
N.B.!
Toujours utiliser des câbles moteur et hacheur de frein blindés.
Régler les paramètres suivants :
Par. 1-00 Mode Config.
Par. 1-01 Principe contrôle moteur
Par. 1-10 Construction moteur
Par. 1-24 Courant moteur
Par. 1-25 Vit.nom.moteur
Par. 1-26 Couple nominal cont. mo-
teur
L'AMA n'est pas possible sur les moteurs PM.
Par. 1-30 Résistance stator
Par. 1-37 Inductance axe d (Ld)
Par. 1-39 Pôles moteur
Par. 1-40 FCEM à 1000 tr/min.
Par. 1-41 Décalage angle moteur
Par. 17-50 Pôles
Par. 17-51 Tension d'entrée
Par. 17-52 Fréquence d'entrée
Par. 17-53 Rapport de transformation
Par. 17-59 Interface résolveur
124
Options et accessoires
Boucle fermée vit. [1]
Flux retour codeur [3]
PM, SPM non saillant [1]
Plaque signalétique
Plaque signalétique
Plaque signalétique
Fiche technique du moteur
Fiche technique du moteur (mH)
Fiche technique du moteur
Fiche technique du moteur
Fiche technique du moteur (généralement zéro)
Fiche technique du résolveur
Fiche technique du résolveur
Fiche technique du résolveur
Fiche technique du résolveur
Activé [1]
®
