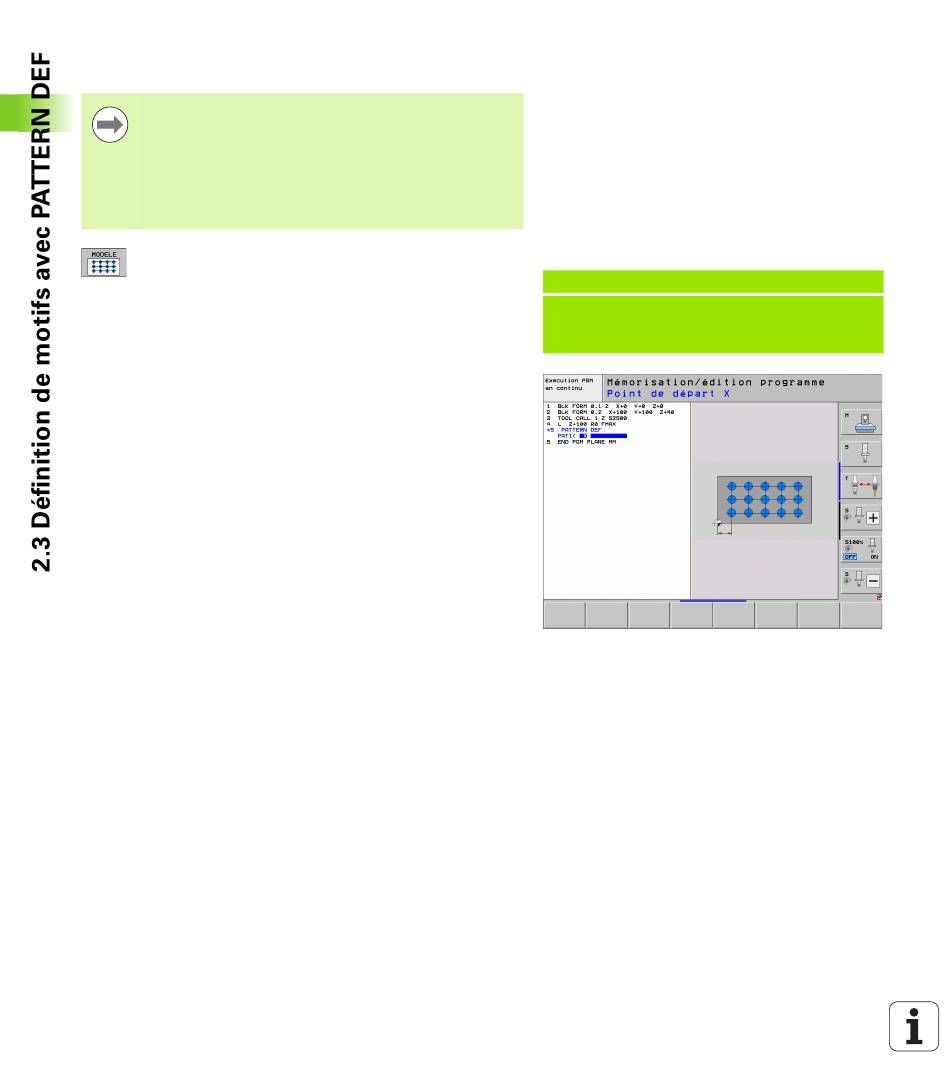

Définir un motif
Si vous définissez une surface de pièce en Z différente
de 0, cette valeur agit en plus de la valeur du paramètre
Coord. surface pièce Q203 qui est défini dans le cycle
d'usinage.
Les paramètres Pivot axe principal et Pivot axe
secondaire agissent en addition d'un Pivot de
l'ensemble du motif exécuté précédemment.
U
Point initial X (en absolu): Coordonnée du point
initial du motif dans l'axe X
U Point initial Y (en absolu): Coordonnée du point
initial du motif dans l'axe Y
U Distance positions d'usinage X (en incrémental):
Ecart entre les positions d'usinage dans le sens X.
Valeur positive ou négative
U
Distance positions d'usinage Y (en incrémental):
Ecart entre les positions d'usinage dans le sens Y.
Valeur positive ou négative
U Nombre de colonnes: Nombre total de colonnes pour
le motif
U Nombre de lignes: Nombre total de lignes pour le
motif
U Pivot de l'ensemble du motif (en absolu): Angle
de rotation suivant lequel l'ensemble du motif doit
pivoter autour du point initial introduit. Axe de
référence: Axe principal du plan d'usinage actif
(exemple X avec l'axe d'outil Z). Valeur positive ou
négative
U Pivot axe principal: Angle de rotation suivant lequel
seul l'axe principal du plan d'usinage subira une
déformation par rapport au point initial programmé.
Valeur positive ou négative.
U
Pivot axe secondaire: Angle de rotation suivant
lequel seul l'axe secondaire du plan d'usinage subira
une déformation par rapport au point initial
programmé. Valeur positive ou négative.
U Coordonnée surface pièce (en absolu): Introduire la
coordonnée Z à laquelle doit débuter l'usinage
62
Exemple: Séquences CN
10 L Z+100 R0 FMAX
11 PATTERN DEF
PAT1 (X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z+0)
