Attention lors de la programmation!

Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez le 1er et le 2ème côté du tenon de manière à
ce qu'il soit de préférence trop grand.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.

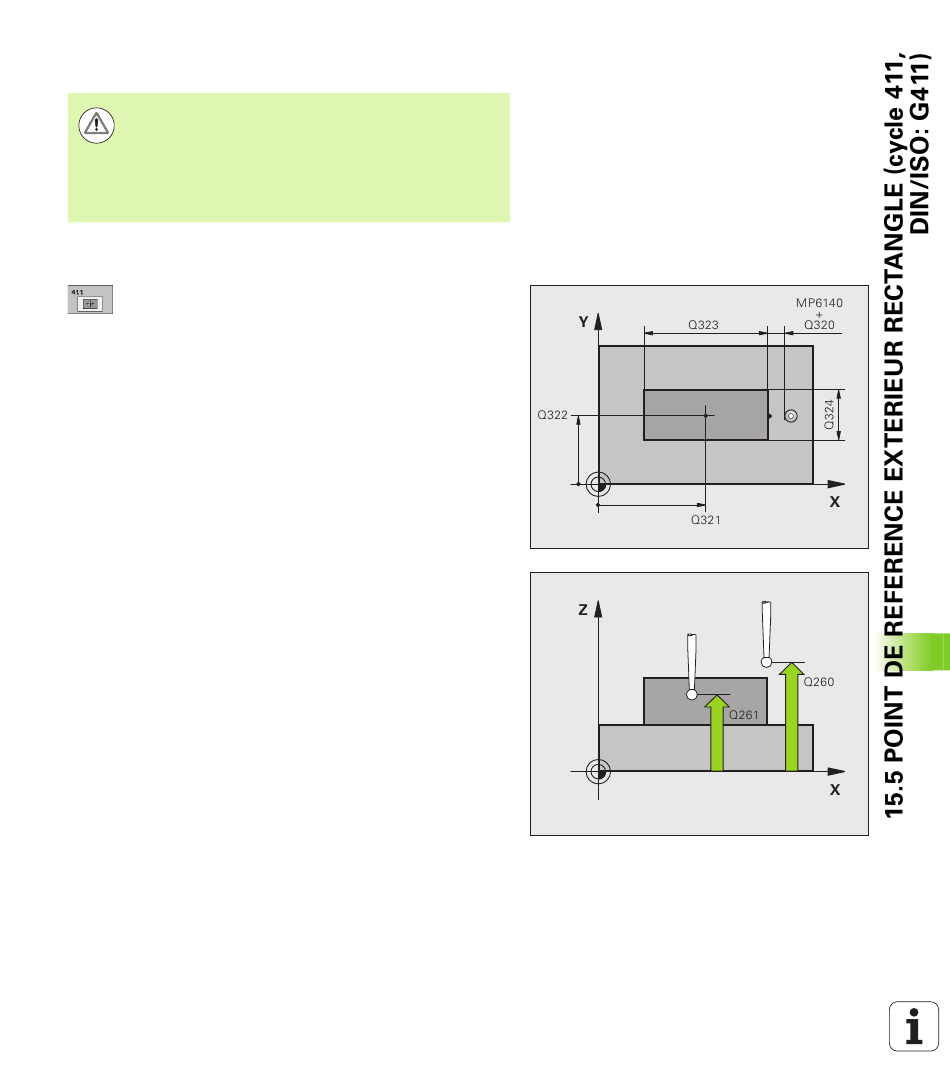

Paramètres du cycle
U Centre 1er axe Q321 (en absolu): Centre du tenon
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Centre 2ème axe Q322 (en absolu): Centre du tenon
dans l'axe secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Longueur 1er côté Q323 (en incrémental): longueur
du tenon parallèle à l'axe principal du plan d'usinage.
Plage d'introduction 0 à 99999,9999
U
Longueur 2ème côté Q324 (en incrémental): longueur
du tenon parallèle à l'axe secondaire du plan
d'usinage. Plage d'introduction 0 à 99999,9999
U Hauteur mesure dans axe palpage Q261 (en
absolu): Coordonnée du centre de la bille
(=point de contact) dans l'axe du palpeur sur
lequel doit être effectuée la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U
Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140. Plage
d'introduction: 0 à 99999,9999, en alternative PREDEF
U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
iTNC 530 HEIDENHAIN 357
