Attention lors de la programmation!

Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
Le cycle 430 n'assume que la surveillance de rupture, pas
la correction automatique d'outil.

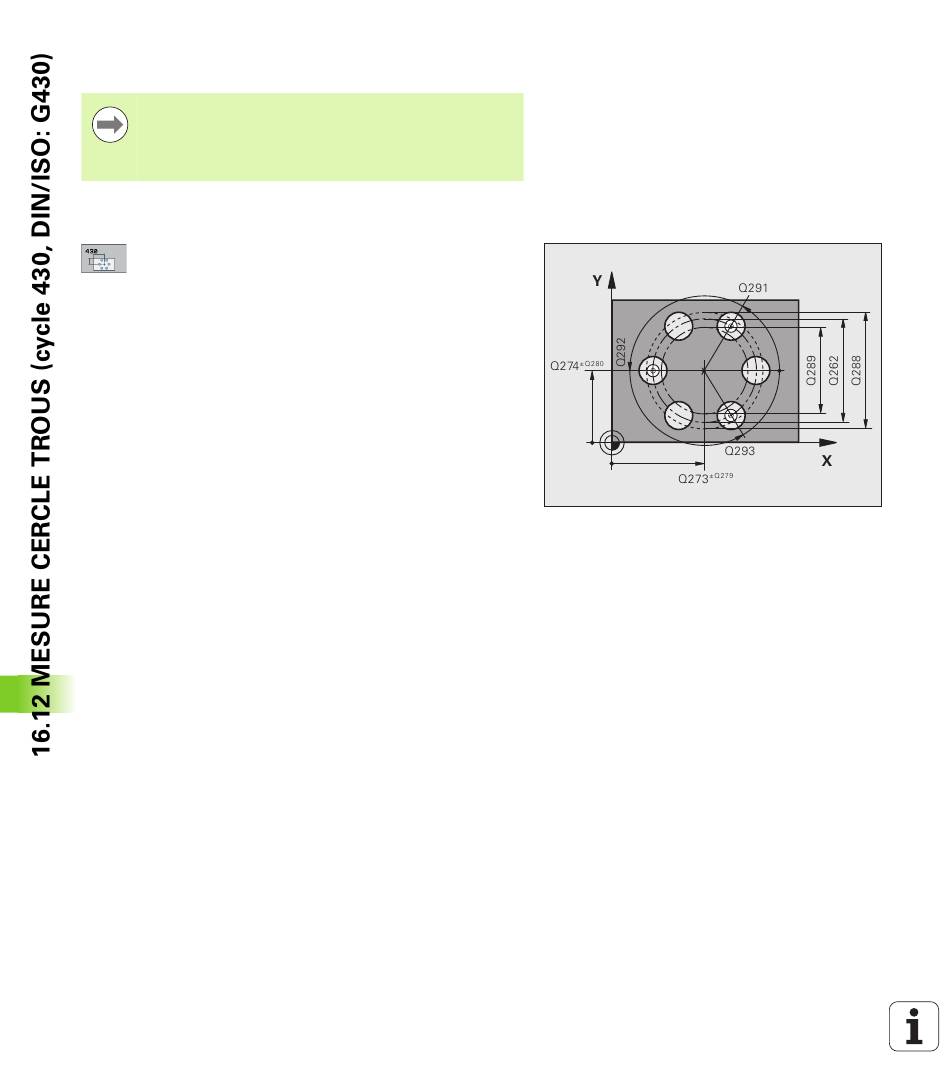

Paramètres du cycle
U
Centre 1er axe Q273 (en absolu): Centre du cercle
de trous (valeur nominale) dans l'axe principal du
plan d'usinage. Plage d'introduction -99999,9999
à 99999,9999
U Centre 2ème axe Q274 (en absolu): Centre du
cercle de trous (valeur nominale) dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U
Diamètre nominal Q262: Introduire le diamètre du
cercle de trous. Plage d'introduction 0 à 99999,9999
U Angle 1er trou Q291 (en absolu): Angle en
coordonnées polaires du 1er centre de trou dans
le plan d'usinage. Plage d'introduction -360,0000
à 360,0000
U
Angle 2ème trou Q292 (en absolu): Angle en
coordonnées polaires du 2ème centre de
trou dans le plan d'usinage. Plage
d'introduction -360,0000 à 360,0000
U Angle 3ème trou Q293 (en absolu): Angle en
coordonnées polaires du 3ème centre de
trou dans le plan d'usinage. Plage
d'introduction -360,0000 à 360,0000
434 Cycles palpeurs: Contrôle automatique des pièces
