10.4 SURFACE REGLEE (cycle 231,
DIN/ISO: G231)

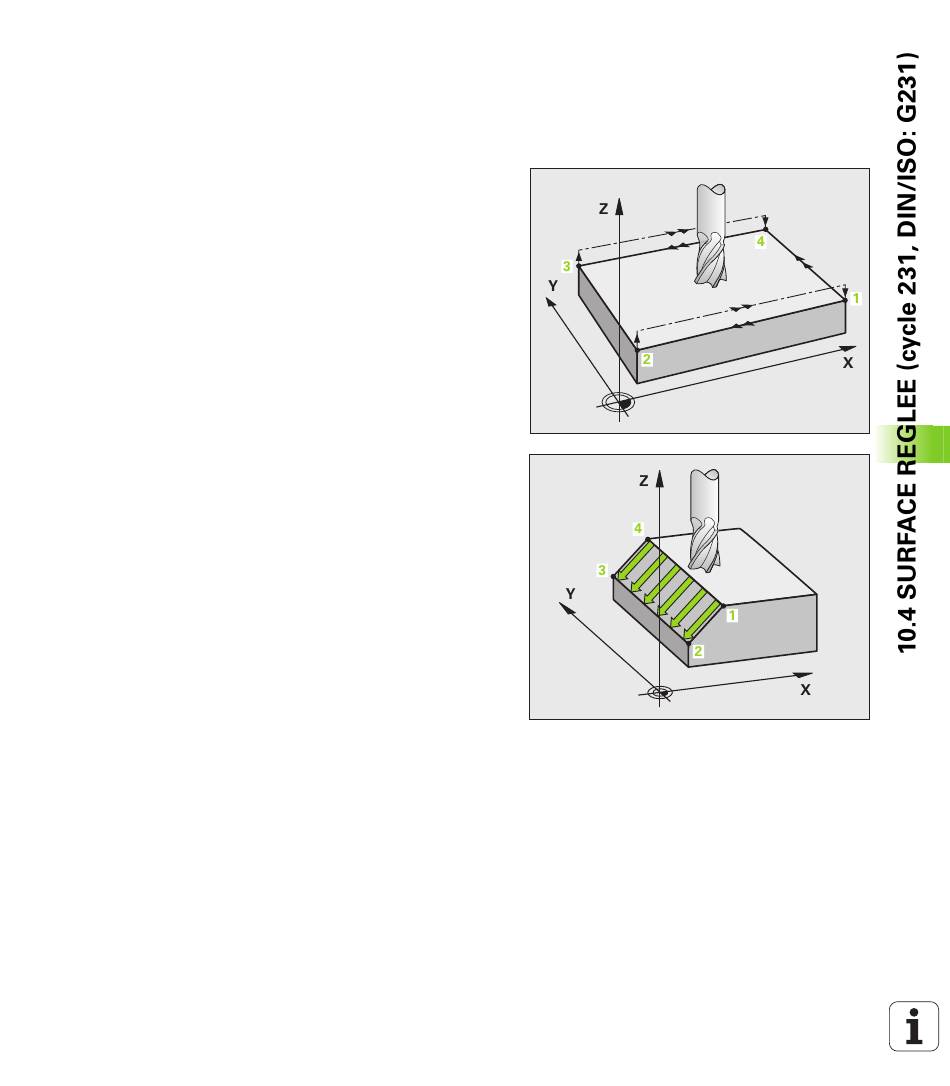

Déroulement du cycle
1 En partant de la position courante et en suivant une trajectoire
linéaire 3D, la TNC positionne l'outil au point initial
2 L'outil se déplace ensuite suivant l'avance de fraisage
programmée jusqu'au point final
3 A cet endroit, la TNC déplace l'outil en rapide FMAX, de la valeur du
rayon d'outil dans le sens positif de l'axe de broche, puis le rétracte
au point initial 1
4 Au point initial 1, la TNC déplace à nouveau l'outil à la dernière
valeur Z abordée
5 La TNC décale ensuite l'outil sur les trois axes, du point
direction du point 4 à la ligne suivante
6 La TNC déplace ensuite l'outil jusqu'au point final de cette ligne. La
TNC calcule le point final à partir du point
direction du point 3
7 L'usinage ligne à ligne est répété jusqu'à ce que la surface
programmée soit entièrement usinée
8 Pour terminer, la TNC positionne l'outil de la valeur du diamètre,
au-dessus du point programmé le plus élevé dans l'axe de broche
iTNC 530 HEIDENHAIN
1
2
1 en
2 et d'un décalage en
259
