Attention lors de la programmation!

Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez le diamètre nominal du tenon de manière à ce
qu'il soit de préférence trop grand.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
Plus l'incrément angulaire programmé Q247 est petit et
plus le point de référence calculé par la TNC sera imprécis.
Valeur d'introduction min.: 5°.

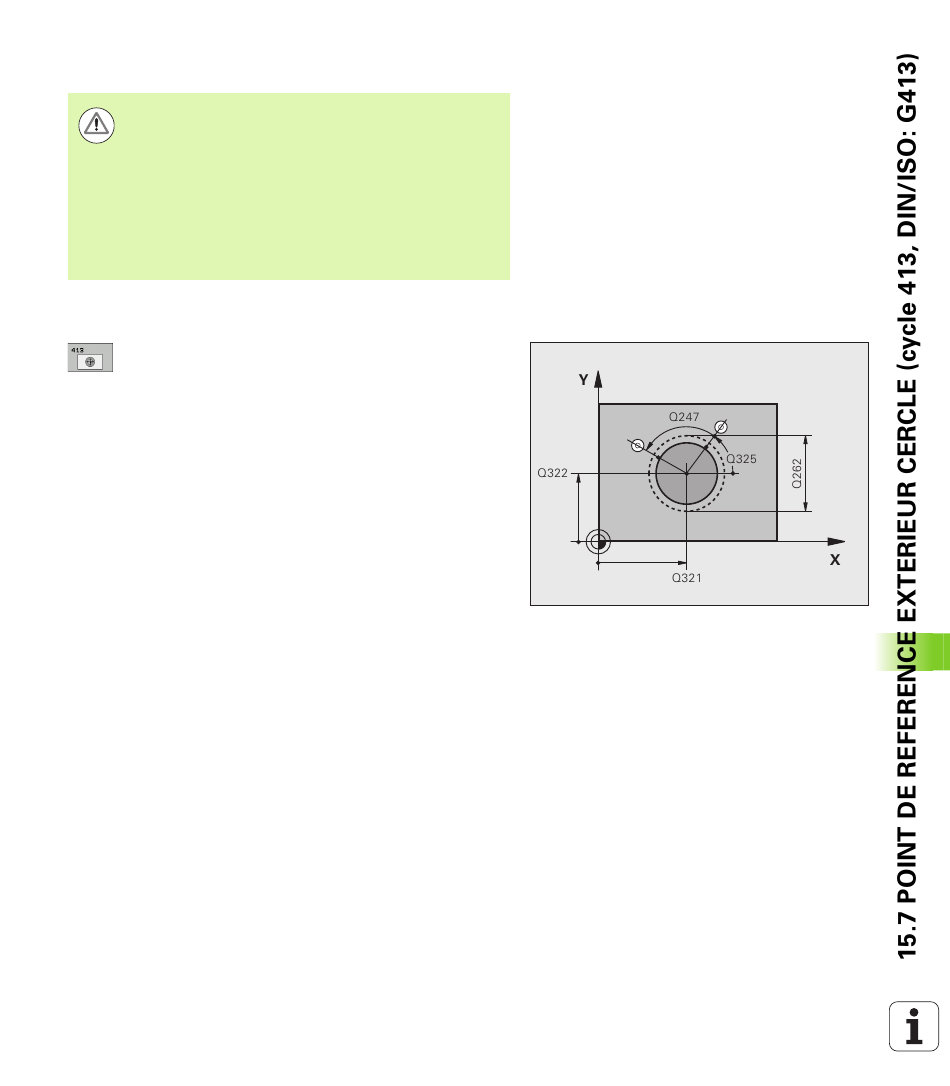

Paramètres du cycle
U Centre 1er axe Q321 (en absolu): Centre du tenon
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Centre 2ème axe Q322 (en absolu): Centre du tenon
dans l'axe secondaire du plan d'usinage. Si vous
programmez Q322 = 0, la TNC aligne le centre du
trou sur l'axe Y positif; si vous programmez Q322
différent de 0, la TNC aligne le centre du trou sur la
position nominale. Plage d'introduction -99999,9999
à 99999,9999
U
Diamètre nominal Q262: Diamètre approximatif du
tenon. Introduire de préférence une valeur trop
grande. Plage d'introduction 0 à 99999,9999
U Angle initial Q325 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage. Plage d'introduction -360,0000 à 360,0000
U
Incrément angulaire Q247 (en incrémental): Angle
compris entre deux points de mesure; le signe de
l'incrément angulaire détermine le sens de rotation
(- = sens horaire) pour le déplacement du palpeur
vers le point de mesure suivant. Si vous désirez
mesurer des arcs de cercle, programmez un
incrément angulaire inférieur à 90°. Plage
d'introduction -120,0000 à 120,0000
