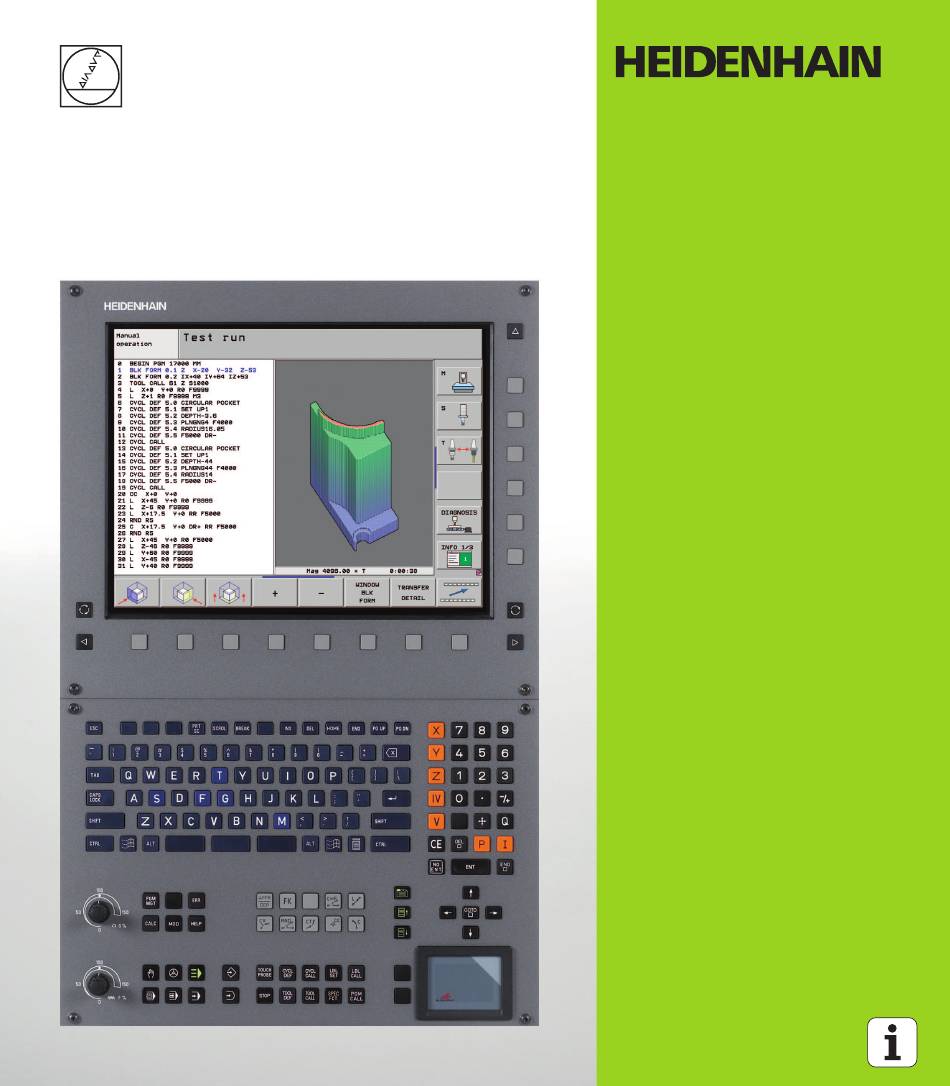

Manuel d'utilisation
HEIDENHAIN
Dialogue Texte clair
iTNC 530
Logiciels CN
340 490-07
340 491-07
340 492-07
340 493-07
340 494-07
Français (fr)
12/2011

Publicité

Table des Matières
loading

Manuels Connexes pour HEIDENHAIN iTNC 530

Sommaire des Matières pour HEIDENHAIN iTNC 530

  • Page 1 Manuel d'utilisation HEIDENHAIN Dialogue Texte clair iTNC 530 Logiciels CN 340 490-07 340 491-07 340 492-07 340 493-07 340 494-07 Français (fr) 12/2011...

  • Page 2: Eléments De Commande De La Tnc

    Eléments de commande de la TNC Gérer les programmes/fichiers, fonctions TNC Eléments de commande à l'écran Touche Fonction Touche Fonction Sélectionner/effacer des programmes/ fichiers, transmission externe de données Définir le partage de l'écran Définir l'appel de programme, sélectionner les tableaux de points zéro et de points Commuter l'écran entre les modes Machine et Programmation Sélectionner la fonction MOD...
  • Page 3 Données d'outils Introduire les axes de coordonnées et nombres, édition Touche Fonction Touche Fonction Définir les données d'outils dans le Sélectionner ou introduire les . . . programme coordonnées des axes dans le programme Appeler les données d'outils Chiffres . . . Programmation d'opérations de contournage Point décimal/inverser le signe Touche...

  • Page 5: Remarques Sur Ce Manuel

    à une fonction. Modifications souhaitées ou découverte d'une "coquille"? Nous nous efforçons en permanence d'améliorer notre documentation. Merci de votre aide, faites-nous part de votre souhaits de modification à l'adresse E-mail: tnc-userdoc@heidenhain.de. HEIDENHAIN iTNC 530...

  • Page 6: Type De Tnc, Logiciel Et Fonctions

    Manuel d'utilisation de la programmation des cycles: Toutes les fonctions relatives aux cycles (cycles palpeurs et cycles d'usinage) sont décrites dans un autre manuel. En cas de besoin, adressez-vous à HEIDENHAIN pour recevoir ce manuel d'utilisation. ID: 670 388-xx Documentation utilisateur smarT.NC: Le mode de fonctionnement smarT.NC est décrit dans une...

  • Page 7: Options De Logiciel

    Options de logiciel L'iTNC 530 dispose de diverses options de logiciel qui peuvent être activées par vous-même ou par le constructeur de votre machine. Chaque option doit être activée séparément et comporte individuellement les fonctions suivantes: Option de logiciel 1 Interpolation sur corps de cylindre (cycles 27, 28, 29 et 39) Avance en mm/min.
  • Page 8 Option logiciel Langue de dialogue Description supplémentaire Fonction destinée à activer les langues de Page 686 dialogue slovène, slovaque, norvégien, letton, estonien, coréen, turc, roumain, lituanien. Option de logiciel Configurations globales Description de programme Fonction de superposition de transformations Page 421 de coordonnées en modes de fonctionnement Exécution de programme, déplacement avec superposition de la...

  • Page 9: Niveau De Développement (Fonctions "Upgrade")

    Fonction PLANE: Introduction d'un Page 490 angle d'axe Documentation utilisateur sous forme Page 164 de système d'aide contextuelle smarT.NC: programmation smarT.NC Page 129 en parallèle avec l'usinage HEIDENHAIN iTNC 530...

  • Page 10: Lieu D'implantation Prévu

    Fonctions FCL 3 Description smarT.NC: Contour de poche sur motifs Pilote smarT.NC de points smarT.NC: aperçu de programmes de Pilote smarT.NC contours dans le gestionnaire de fichiers smarT.NC: stratégie de positionnement Pilote smarT.NC lors d'opérations d'usinage de points Fonctions FCL 2 Description Graphique filaire 3D Page 156...

  • Page 11: Nouvelles Fonctions 340 49X-01 Par Rapport Aux Versions Antérieures

    Diverses colonnes ont été rajoutées dans le tableau d'outils (voir „Tableau d'outils: données d'outils standard” à la page 176) Maintenant, le test de programme peut être stoppé ou poursuivi également à l'intérieur des cycles d'usinage (voir „Exécuter un test de programme” à la page 623) HEIDENHAIN iTNC 530...
  • Page 12 Nouvelles fonctions 340 49x-02 Les fichiers DXF peuvent être maintenant ouverts directement sur la TNC afin d'en extraire des contours dans un programme conversationnel Texte clair (voir „Exploitation de fichiers DXF (option de logiciel)” à la page 268) En mode de fonctionnement Mémorisation de programme, vous disposez maintenant d'un graphique filaire 3D (voir „Graphique filaire 3D (fonction FCL2)”...
  • Page 13 „Tableau d'emplacements pour changeur d'outils” à la page 188) La programmation en parallèle à l'usinage devient possible avec smarT.NC (voir „Ouvrir les programmes smarT.NC” à la page 129) L'heure-système peut être maintenant configurée avec la fonction MOD (voir „Régler l'heure-système” à la page 677) HEIDENHAIN iTNC 530...
  • Page 14 Nouvelles fonctions 340 49x-04 Grâce à la fonction Configurations de programme globales, on peut aussi maintenant activer le déplacement avec superposition de la manivelle dans la direction active de l'axe d'outil (axe virtuel) (voir „Axe virtuel VT” à la page 431) Désormais, les motifs d'usinage peuvent être définis facilement avec PATTERN DEF (voir Manuel d'utilisation des cycles) Pour les cycles d'usinage, on peut maintenant pré-définir les...
  • Page 15 Nouvelle fonction pour la création de fichiers de maintenance (voir „Créer les fichiers de maintenance” à la page 163) Création du gestionnaire Window (voir „Gestionnaire de fenêtres” à la page 99) Nouvelles langues pour le dialogue: Turc et roumain (option de logiciel, Page 686) HEIDENHAIN iTNC 530...
  • Page 16 Nouvelles fonctions 340 49x-05 DCM: Gestion des matériels de serrage intégrée (voir „Contrôle des éléments de fixation (option logiciel DCM)” à la page 407) DCM: Contrôle anti-collision en mode Test de programme (voir „Contrôle anti-collision en mode de fonctionnement Test de programme”...
  • Page 17 Nouveau cycle palpeur 452 Compensation Preset destiné à réaliser de manière simple l'étalonnage de têtes interchangeables (voir Manuel d'utilisation des cycles) Nouveau cycle palpeur 484 pour l'étalonnage du palpeur sans câble TT 449 (voir Manuel d'utilisation des cycles) HEIDENHAIN iTNC 530...
  • Page 18 Nouvelles fonctions 340 49x-06 Les nouvelles manivelles HR 520 et HR 550 FS sont maintenant gérées (voir „Déplacement avec manivelle électronique” à la page 553) Nouvelle option software 3D-ToolComp: correction de rayon d'outil dépendant de l'angle d'attaque dans les séquences avec vecteurs normaux aux surfaces (séquences LN , Voir „Correction de rayon d'outil 3D en fonction de l'angle d'attaque (option de logiciel 3D- ToolComp)”, page 521)
  • Page 19 Lors du cycle 241, perçage monolèvre, une profondeur de temporisation peut maintenant être définie (voir Manuel de programmation des cycles) Le comportement d'approche et de sortie du cycle 39 CONTOUR CORPS DE CYLINDRE est maintenant paramétrable (voir Manuel de programmation des cycles) HEIDENHAIN iTNC 530...
  • Page 20 Nouvelles fonctions 340 49x-07 Extensions du Contrôle dynamique anti-collision DCM: Les archives des dispositifs de fixation peuvent maintenant être (voir „Charger matériel de serrage en programmation” à la page 417)activées ou désactivées(voir „Désactiver matériel de serrage dans un programme” à la page 417) La représentation des outils étagés a été...
  • Page 21 Exportation des données d'outils au format CVS (voir „Exporter données d'outils” à la page 206) Marquage et effacement de données d'outils sélectionnables (voir „Effacer les données d'outil marquées” à la page 207) Insertion d'indices d'outils (voir „Utiliser le gestionnaire d'outils” à la page 202) HEIDENHAIN iTNC 530...
  • Page 22 Nouveau cycle d'usinage 225 Gravage (voir manuel d'utilisation programmation des cycles) Nouveau cycle d'usinage 276 Tracé de contour 3D (voir manuel d'utilisation programmation des cycles) Nouveau cycle d'usinage 290 Tournage interpolée (option logiciel, voir manuel d'utilisation programmation des cycles) Lors des cycles de fraisage de filets 26xx, une avance séparée pour l'approche tangentielle du filetage est maintenant disponible (voir manuel d'utilisation programmation des cycles) Quelques améliorations ont été...
  • Page 23 En vue de nouvelles fonctions à venir, le choix de types d'outils pouvant être sélectionnés dans le tableau d'outils a été étendu Au lieu des 10 derniers fichiers, vous pouvez maintenant sélectionner les 15 derniers fichiers (voir „Sélectionner l'un des derniers fichiers sélectionnés” à la page 134) HEIDENHAIN iTNC 530...

  • Page 24: Fonctions Modifiées 340 49X

    Fonctions modifiées 340 49x-02 L'accès au tableau Preset a été simplifié. On dispose ainsi maintenant de nouvelles possibilités pour introduire les valeurs dans le tableau Preset. Voir tableau „Mémoriser manuellement les points d'origine dans le tableau Preset“ La fonction M136 (avance en 0.1 inch/tour dans les programmes en pouces) ne peut plus être combinée avec la fonction FU Les potentiomètres d'avance de la HR 420 ne sont plus commutés automatiquement lorsque l'on sélectionne la manivelle.
  • Page 25 Les valeurs définies avec le cycle 32 Tolérance sont affichées Les configurations globales de programme sont affichées si cette option de logiciel a été activée L’état de l'asservissement adaptatif de l'avance AFC est affiché si cette option de logiciel a été activée HEIDENHAIN iTNC 530...
  • Page 26 Fonctions modifiées 340 49x-04 DCM: Le dégagement à la suite d'une collision a été simplifié (Voir „Contrôle anti-collision en modes de fonctionnement manuels”, page 402) La plage d'introduction des angles polaires a été élargie (voir „Trajectoire circulaire CP avec pôle CC” à la page 242) La plage de valeurs pour l'affectation de paramètres Q a été...
  • Page 27 Fonctions modifiées 340 49x-05 Configurations globales de programme GS: Le formulaire a été restructuré (Voir „Configurations globales de programme (option de logiciel)”, page 421) Le menu de configuration du réseau a été repensé(voir „Configurer la TNC” à la page 654) HEIDENHAIN iTNC 530...
  • Page 28 Fonctions modifiées 340 49x-06 Programmation paramétrée Q: avec la fonction FN20 WAIT FOR 128 caractères peuvent maintenant être introduits (voir „FN 20: WAIT FOR: Synchronisation CN et PLC” à la page 338) Dans les menus de calibration pour la longueur et le rayon d'outil du palpeur, les numéros et noms de l'outil courant sont maintenant affichés (dans le cas ou les données de calibration issues du tableau d'outils doivent être utilisées, MP7411 = 1, Voir „Gérer plusieurs...
  • Page 29 (voir „Ne pas tenir compte des points lors de l'exécution de séquences linéaires sans correction: M124” à la page 377) La softkey TABLEAU PRESET à été renommée GESTION DES POINTS D'ORIGINE La softkey SAUVEG. PRESET à été renommée SAUVEG. PRESET ACTIF HEIDENHAIN iTNC 530...
  • Page 31 Programmation: fonctions auxiliaires Programmation: fonctions spéciales Programmation: usinage multiaxes Programmation: Gestionnaire de palettes Mode manuel et réglages Positionnement avec introduction manuelle Test de programme et exécution de programme Fonctions MOD Tableaux et résumés iTNC 530 avec Windows XP (Option) HEIDENHAIN iTNC 530...

  • Page 33: Table Des Matières

    1 Premiers pas avec l'iTNC 530 ..59 1.1 Résumé ..60 1.2 Mise sous tension de la machine ..61 Acquitter la coupure d'alimentation et passer sur les points de référence ..61 1.3 Programmer la première pièce ..62 Sélectionner le mode de fonctionnement adéquat ..
  • Page 34 2 Introduction ..81 2.1 L'iTNC 530 ..82 Programmation: dialogue conversationnel Texte clair HEIDENHAIN, smarT.NC et DIN/ISO ..82 Compatibilité ..82 2.2 Ecran et panneau de commande ..83 Ecran ..83 Définir le partage de l'écran ..84 Panneau de commande ..
  • Page 35 Sélection du point d'origine ..108 3.2 Ouverture et introduction de programmes ..109 Structure d'un programme CN en dialogue conversationnel HEIDENHAIN ..109 Définition de la pièce brute: BLK FORM ..109 Ouvrir un nouveau programme d'usinage ..110 Programmation de déplacements d'outils en dialogue conversationnel Texte clair ..
  • Page 36 4 Programmation: aides à la programmation ..149 4.1 Insertion de commentaires ..150 Application ..150 Commentaire pendant l'introduction du programme ..150 Insérer un commentaire après-coup ..150 Commentaire dans une séquence donnée ..150 Fonctions pour l'édition du commentaire ..151 4.2 Articulation de programmes ..
  • Page 37 Changement d'outil ..194 Test d'utilisation des outils ..197 Gestionnaire d'outils (option de logiciel) ..200 5.3 Correction d'outil ..208 Introduction ..208 Correction de longueur d'outil ..208 Correction du rayon d'outil ..209 HEIDENHAIN iTNC 530...
  • Page 38 6 Programmation: programmer les contours ..213 6.1 Déplacements d'outils ..214 Fonctions de contournage ..214 Programmation flexible de contours FK ..214 Fonctions auxiliaires M ..214 Sous-programmes et répétitions de parties de programme ..214 Programmation avec paramètres Q ..214 6.2 Principes de base des fonctions de contournage ..
  • Page 39 Convertir les programmes FK en programmes conversationnels Texte clair ..252 Ouvrir le dialogue FK ..253 Pôle pour programmation FK ..254 Droites FK ..254 Trajectoires circulaires FK ..255 Possibilités d'introduction ..255 Points auxiliaires ..259 Rapports relatifs ..260 HEIDENHAIN iTNC 530...
  • Page 40 7 Programmation: importation de données d'un fichier DXF ..267 7.1 Exploitation de fichiers DXF (option de logiciel) ..268 Application ..268 Ouvrir un fichier DXF ..269 Configurations par défaut ..270 Configurer la couche ..272 Définir le point d'origine ..273 Sélectionner et enregistrer le contour ..
  • Page 41 8.5 Imbrications ..294 Types d'imbrications ..294 Niveaux d'imbrication ..294 Sous-programme dans sous-programme ..295 Renouveler des répétitions de parties de programme ..296 Répéter un sous-programme ..297 8.6 Exemples de programmation ..298 HEIDENHAIN iTNC 530...
  • Page 42 9 Programmation: Paramètres Q ..305 9.1 Principe et vue d’ensemble des fonctions ..306 Remarques concernant la programmation ..308 Appeler les fonctions des paramètres Q ..309 9.2 Familles de pièces – Paramètres Q à la place de valeurs numériques ..310 Application ..
  • Page 43 Inclinaison du plan d'usinage avec angles de la pièce: coordonnées des axes rotatifs calculées par la TNC ..359 Résultats de la mesure avec cycles palpeurs (voir également Manuel d'utilisation des cycles palpeurs) ..360 9.12 Exemples de programmation ..362 HEIDENHAIN iTNC 530...
  • Page 44 10 Programmation: fonctions auxiliaires ..369 10.1 Introduire les fonctions auxiliaires M et STOP ..370 Principes de base ..370 10.2 Fonctions auxiliaires pour contrôler l'exécution du programme, la broche et l'arrosage ..372 Résumé ..372 10.3 Fonctions auxiliaires en rapport avec les coordonnées ..373 Programmer les coordonnées machine: M91/M92 ..
  • Page 45 Rotation de base ..426 Echange d'axes ..427 Image miroir superposée ..428 Autre décalage additionnel du point zéro ..428 Blocage des axes ..429 Rotation superposée ..429 Potentiomètre d'avance ..429 Superposition de la manivelle ..430 HEIDENHAIN iTNC 530...
  • Page 46 11.6 Asservissement adaptatif de l’avance AFC (option de logiciel) ..432 Application ..432 Définir les configurations par défaut AFC ..434 Exécuter une passe d'apprentissage ..436 Activer/désactiver l'AFC ..439 Fichier de protocole ..440 Surveillance de rupture/d'usure de l‘outil ..442 Contrôle de la charge de la broche ..
  • Page 47 Commuter entre la vue du tableau et la vue du formulaire ..469 FN 26: TABOPEN: Ouvrir un tableau à définir librement ..470 FN 27: TABWRITE: Composer un tableau pouvant être défini librement ..471 FN 28: TABREAD: Importer un tableau pouvant être défini librement ..472 HEIDENHAIN iTNC 530...
  • Page 48 12 Programmation: usinage multiaxes ..473 12.1 Fonctions réservées à l'usinage multiaxes ..474 12.2 La fonction PLANE: Inclinaison du plan d'usinage (option de logiciel 1) ..475 Introduction ..475 Définir la fonction PLANE ..477 Affichage de positions ..477 Annulation de la fonction PLANE ..
  • Page 49 Fraisage de profil: correction 3D avec orientation de l'outil ..519 Correction de rayon d'outil 3D en fonction de l'angle d'attaque (option de logiciel 3D-ToolComp) ..521 12.7 Contournages – Interpolation spline (option de logiciel2) ..525 Application ..525 HEIDENHAIN iTNC 530...
  • Page 50 13 Programmation: Gestionnaire de palettes ..527 13.1 Gestionnaire de palettes ..528 Utilisation ..528 Sélectionner le tableau de palettes ..530 Quitter le tableau de palettes ..530 Gestion des points d'origine de palettes avec le tableau de Presets de palettes ..531 Exécuter un fichier de palettes ..
  • Page 51 14.7 Compensation du désalignement de la pièce avec un palpeur 3D ..581 Introduction ..581 Déterminer la rotation de base à partir de deux points ..583 Rotation de base à partir de 2 trous/tenons: ..585 Dégauchir la pièce à partir de deux points ..586 HEIDENHAIN iTNC 530...
  • Page 52 14.8 Initialisation du point d'origine avec palpeur 3D ..587 Résumé ..587 Initialisation du point d'origine sur un axe au choix ..587 Coin pris comme point d'origine – Valider les points palpés pour la rotation de base ..588 Coin pris comme point d'origine –...
  • Page 53 15 Positionnement avec introduction manuelle ..603 15.1 Programmation et exécution d'opérations d'usinage simples ..604 Exécuter le positionnement avec introduction manuelle ..604 Sauvegarder ou effacer des programmes contenus dans $MDI ..607 HEIDENHAIN iTNC 530...
  • Page 54 16 Test de programme et exécution de programme ..609 16.1 Graphiques ..610 Application ..610 Résumé: vues ..612 Vue de dessus ..612 Représentation dans 3 plans ..613 Représentation 3D ..614 Agrandissement de la découpe ..617 Répéter la simulation graphique ..
  • Page 55 Fichiers dépendants ..663 17.8 Paramètres utilisateur spécifiques de la machine ..664 Application ..664 17.9 Visualiser la pièce brute dans la zone d'usinage ..665 Application ..665 Faire pivoter toute la représentation ..667 HEIDENHAIN iTNC 530...
  • Page 56 17.10 Sélectionner l'affichage de positions ..668 Application ..668 17.11 Sélectionner l’unité de mesure ..669 Application ..669 17.12 Sélectionner le langage de programmation pour $MDI ..670 Application ..670 17.13 Sélectionner l'axe pour générer une séquence L ..671 Application ..
  • Page 57 Sélectionner les paramètres utilisateur généraux ..686 Liste des paramètres utilisateurs généraux ..687 18.2 Repérage des broches et câbles pour les interfaces de données ..702 Interface V.24/RS-232-C, appareils HEIDENHAIN ..702 Appareils autres que HEIDENHAIN ..703 Interface V.11/RS-422 ..704 Prise femelle RJ45 pour Interface Ethernet ..
  • Page 58 19 iTNC 530 avec Windows XP (Option) ..715 19.1 Introduction ..716 Contrat de licence pour utilisateur final (CLUF) pour Windows XP ..716 Généralités ..716 Modifications au système Windows préinstallé ..717 Caractéristiques techniques ..718 19.2 Démarrer l'application iTNC 530 ..719 Ouverture de session Windows ..

  • Page 59: Premiers Pas Avec L'itnc

    Premiers pas avec l'iTNC 530...

  • Page 60: 1.1 Résumé

    Les thèmes suivants sont traités dans ce chapitre: Mise sous tension de la machine Programmer la première pièce Contrôler graphiquement la première pièce Configuration des outils Dégauchir la pièce Exécuter le premier programme Premiers pas avec l'iTNC 530...

  • Page 61: Mise Sous Tension De La Machine

    La TNC est maintenant opérationnelle; elle est en mode de fonctionnement Manuel. Informations détaillées sur ce sujet Passer sur les points de référence: voir „Mise sous tension”, page Modes de fonctionnement: voir „Mémorisation/Edition de programme”, page 87 HEIDENHAIN iTNC 530...

  • Page 62: 1.3 Programmer La Première Pièce

    Informations détaillées sur ce sujet Créer et modifier les programmes: voir „Editer un programme”, page 115 Aperçu des touches: voir „Eléments de commande de la TNC”, page 2 Premiers pas avec l'iTNC 530...

  • Page 63: Créer Un Nouveau Programme/Gestionnaire De Fichiers

    Par la suite, vous ne pouvez plus modifier ces séquences. Informations détaillées sur ce sujet Gestion des fichiers: voir „Travailler avec le gestionnaire de fichiers”, page 123 Créer un nouveau programme: voir „Ouverture et introduction de programmes”, page 109 HEIDENHAIN iTNC 530...

  • Page 64: Définir Une Pièce Brute

    0 BEGIN PGM NOUV MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 END PGM NOUV MM Informations détaillées sur ce sujet Définir la pièce brute: (voir page 110) Premiers pas avec l'iTNC 530...

  • Page 65: Structure Du Programme

    Programmation des cycles: voir Manuel d'utilisation des cycles 5 PATTERN DEF POS1( X... Y... Z... ) ... 6 CYCL DEF... 7 CYCL CALL PAT FMAX M13 8 L Z+250 R0 FMAX M2 9 END PGM EXPLCYC MM HEIDENHAIN iTNC 530...

  • Page 66: Programmer Un Contour Simple

    3000 mm/min., valider avec la touche ENT Fonction auxiliaire M? Mise en route de la broche et de l'arrosage, p. ex. M13, valider avec la touche END: la TNC mémorise la séquence de déplacement Premiers pas avec l'iTNC 530...
  • Page 67 Y 5 et mémoriser avec la touche END Définir le chanfrein au point de contour 4: introduire la largeur 20 mm, mémoriser avec la touche END Aborder le point de contour 1: introduire la coordonnée X 5 et mémoriser avec la touche END HEIDENHAIN iTNC 530...
  • Page 68 Types d'avances programmables: voir „Possibilités d'introduction de l'avance”, page 113 Correction du rayon d'outil: voir „Correction du rayon d'outil”, page Fonctions auxiliaires M: voir „Fonctions auxiliaires pour contrôler l'exécution du programme, la broche et l'arrosage”, page 372 Premiers pas avec l'iTNC 530...

  • Page 69: Créer Un Programme Avec Cycles

    Introduisez successivement tous les paramètres demandés par la TNC et validez chaque saisie avec la touche ENT. Sur la partie droite de l'écran, la TNC affiche également un graphique qui représente le paramètre correspondant du cycle HEIDENHAIN iTNC 530...
  • Page 70 ENT: ne pas activer la correction de rayon Avance F=? Valider avec la touche ENT: déplacement en avance rapide (FMAX) Fonction auxiliaire M? Introduire M2 pour la fin du programme, valider avec la touche END: la TNC mémorise la séquence de déplacement Premiers pas avec l'iTNC 530...
  • Page 71 Dégager l'outil, fin du programme 8 L Z+250 R0 FMAX M2 9 END PGM C200 MM Informations détaillées sur ce sujet Créer un nouveau programme: voir „Ouverture et introduction de programmes”, page 109 Programmation des cycles: voir Manuel d'utilisation des cycles HEIDENHAIN iTNC 530...

  • Page 72: Contrôler Graphiquement La Première Pièce

    Appuyer sur la touche END: quitter le gestionnaire de fichiers Informations détaillées sur ce sujet Gestion des outils: voir „Introduire les données d'outils dans le tableau”, page 176 Tester les programmes: voir „Test de programme”, page 621 Premiers pas avec l'iTNC 530...

  • Page 73: Sélectionner Le Programme Que Vous Souhaitez Tester

    Sélectionner par softkey la vue souhaitée Afficher la vue de dessus Afficher la représentation dans 3 plans Afficher la représentation 3D Informations détaillées sur ce sujet Fonctions graphiques: voir „Graphiques”, page 610 Exécuter le test du programme: voir „Test de programme”, page HEIDENHAIN iTNC 530...

  • Page 74: Lancer Le Test De Programme

    Informations détaillées sur ce sujet Exécuter le test du programme: voir „Test de programme”, page Fonctions graphiques: voir „Graphiques”, page 610 Régler la vitesse de test: voir „Régler la vitesse du test du programme”, page 611 Premiers pas avec l'iTNC 530...

  • Page 75: 1.5 Configuration Des Outils

    Quitter le tableau d'outils: appuyer sur la touche END Informations détaillées sur ce sujet Modes de fonctionnement de la TNC: voir „Modes de fonctionnement”, page 86 Travailler avec le tableau d'outils: voir „Introduire les données d'outils dans le tableau”, page 176 HEIDENHAIN iTNC 530...

  • Page 76: Le Tableau D'emplacements Tool_P.tch

    Quitter le tableau d'emplacements: appuyer sur la touche END Informations détaillées sur ce sujet Modes de fonctionnement de la TNC: voir „Modes de fonctionnement”, page 86 Travailler avec le tableau d'emplacements: voir „Tableau d'emplacements pour changeur d'outils”, page 188 Premiers pas avec l'iTNC 530...

  • Page 77: 1.6 Dégauchir La Pièce

    Si vous disposez d'un palpeur 3D sur votre machine, l'opération de dégauchissage de la pièce est inutile. Si vous ne disposez pas d'un palpeur 3D, vous devez dégauchir la pièce pour qu'elle positionnée parallèlement aux axes de la machine après sa fixation. HEIDENHAIN iTNC 530...

  • Page 78: Dégauchir La Pièce Avec Un Palpeur 3D

    (ne pas valider) Informations détaillées sur ce sujet Mode de fonctionnement MDI: voir „Programmation et exécution d'opérations d'usinage simples”, page 604 Dégauchir la pièce: voir „Compensation du désalignement de la pièce avec un palpeur 3D”, page 581 Premiers pas avec l'iTNC 530...

  • Page 79: Initialisation Du Point D'origine Avec Palpeur 3D

    Mise à 0: Appuyer sur la softkey INITIAL. POINT DE RÉFÉRENCE Quitter le menu avec la touche END Informations détaillées sur ce sujet Initialiser les points d'origine: voir „Initialisation du point d'origine avec palpeur 3D”, page 587 HEIDENHAIN iTNC 530...

  • Page 80: 1.7 Exécuter Le Premier Programme

    Gestion des fichiers: voir „Travailler avec le gestionnaire de fichiers”, page 123 Lancer le programme Appuyer sur la touche Start CN: la TNC exécute le programme courant Informations détaillées sur ce sujet Exécuter les programmes: voir „Exécution de programme”, page Premiers pas avec l'iTNC 530...

  • Page 81: Introduction

    Introduction...

  • Page 82: Programmation: Dialogue Conversationnel Texte Clair Heidenhain, Smart.nc Et Din/Iso

    HEIDENHAIN à partir de la TNC 150 B. Si d'anciens programmes TNC contiennent des cycles- constructeur, il convient, côté iTNC 530, de réaliser une adaptation à l'aide du logiciel CycleDesign pour PC. Pour cela, prenez contact avec le constructeur de votre machine ou avec HEIDENHAIN.

  • Page 83: Ecran Et Panneau De Commande

    Définition du partage de l'écran Touche de commutation de l'écran entre les modes Machine et Programmation Touches de sélection des softkeys destinées au constructeur de la machine Commuter les barres de softkeys destinées au constructeur de la machine Prise USB HEIDENHAIN iTNC 530...

  • Page 84: Définir Le Partage De L'écran

    Définir le partage de l'écran L'utilisateur sélectionne le partage de l'écran: ainsi, par exemple, la TNC peut afficher le programme en mode Mémorisation/Edition de programme dans la fenêtre de gauche et simultanément le graphique de programmation dans la fenêtre de droite. L'articulation des programmes peut également être affichée dans la fenêtre de droite.

  • Page 85: Panneau De Commande

    Un certain nombre de constructeurs de machine n'utilisent pas le panneau de commande standard de HEIDENHAIN. Dans ce cas, reportez-vous au manuel de la machine. Les touches externes – touche START CN ou STOP CN, par exemple – sont également décrites dans le manuel de la machine.

  • Page 86: 2.3 Modes De Fonctionnement

    2.3 Modes de fonctionnement Mode Manuel et Manivelle électronique Le réglage des machines s'effectue en mode Manuel. Ce mode permet de positionner les axes de la machine manuellement ou pas à pas, d'initialiser les points d'origine et d'incliner le plan d'usinage. Le mode Manivelle électronique sert au déplacement manuel des axes de la machine à...

  • Page 87: Mémorisation/Edition De Programme

    éléments de la machine définis par son constructeur ainsi que des matériels de serrage étalonnés. Softkeys de partage d'écran: voir „Exécution de programme en continu et Exécution de programme pas à pas”, page 88. HEIDENHAIN iTNC 530...

  • Page 88: Exécution De Programme En Continu Et Exécution De Programme Pas À Pas

    Exécution de programme en continu et Exécution de programme pas à pas En mode Exécution de programme en continu, la TNC exécute un programme jusqu’à la fin ou jusqu’à une interruption manuelle ou programmée. Après une interruption, vous pouvez relancer l'exécution du programme.

  • Page 89: 2.4 Affichages D'état

    L'axe est bloqué L'axe peut être déplacé avec la manivelle Les axes sont déplacés en tenant compte de la rotation de base Les axes sont déplacés dans un plan d'usinage incliné La fonction M128 ou FUNCTION TCPM est active HEIDENHAIN iTNC 530...
  • Page 90 Symbole Signification La fonction Contrôle dynamique anti-collision DCM est active La fonction Asservissement adaptatif de l'avance AFC est active (option de logiciel) Une ou plusieurs configurations globales de programme sont actives (option de logiciel) Numéro du point d'origine actif provenant du tableau Preset.

  • Page 91: Affichage D'état Supplémentaire

    Les affichages d'état disponibles décrits ci-après sont à sélectionner directement par softkeys ou avec les softkeys de commutation. Notez que les informations concernant l'affichage d'état décrites ci-après ne sont disponibles que si l'option de logiciel correspondante a été validée sur votre TNC. HEIDENHAIN iTNC 530...
  • Page 92 Sommaire La TNC affiche le formulaire d'état Sommaire après la mise sous tension si vous avez sélectionné le partage d'écran PROGRAMME+INFOS (ou POSITION + INFOS). Le formulaire Sommaire récapitule les principales informations d’état également disponibles dans les formulaires détaillés. Softkey Signification Affichage de position sur 5 axes max.
  • Page 93 Numéros de sous-programmes actifs avec le numéro de la séquence d'appel et le numéro de label appelé Informations relatives aux cycles standard (onglet CYC) Softkey Signification Sélection Cycle d'usinage actif directe impossible Valeurs actives du cycle 32 Tolérance HEIDENHAIN iTNC 530...
  • Page 94 Fonctions auxiliaires M actives (onglet M) Softkey Signification Sélection Liste des fonctions M actives ayant une directe signification déterminée impossible Liste des fonctions M actives propres au constructeur de votre machine Introduction...
  • Page 95 Surépaisseurs (valeurs Delta) issues du tableau d'outils (TAB) et du TOOL CALL (PGM) Durée d'utilisation, durée d'utilisation max. (TIME 1) et durée d'utilisation max. avec TOOL CALL (TIME 2) Affichage de l'outil actif et de l'outil jumeau (suivant) HEIDENHAIN iTNC 530...
  • Page 96 Etalonnage d'outils (onglet TT) La TNC n'affiche l'onglet TT que si cette fonction est active sur votre machine. Softkey Signification Sélection Numéro de l'outil à étalonner directe impossible Affichage indiquant si l'étalonnage concerne le rayon ou la longueur de l'outil Valeurs MIN et MAX d'étalonnage des différentes dents et résultat de la mesure avec l'outil en rotation (DYN).
  • Page 97 Configurations globales de programme 2 (onglet GPS2, option de logiciel) La TNC n'affiche l'onglet que si cette fonction est active sur votre machine. Softkey Signification Sélection directe Blocage des axes impossible Rotation de base superposée Rotation superposée Facteur d'avance actif HEIDENHAIN iTNC 530...
  • Page 98 Asservissement adaptatif de l'avance AFC (onglet AFC, option de logiciel) La TNC n'affiche l'onglet AFC que si cette fonction est active sur votre machine. Softkey Signification Sélection Mode actif dans lequel l'asservissement adaptatif directe de l'avance est mis en œuvre impossible Outil actif (numéro et nom) Numéro de coupe...

  • Page 99: 2.5 Gestionnaire De Fenêtres

    à l'origine d'une erreur. Dans ce cas, commutez vers le gestionnaire de fenêtres et remédiez au problème. Si nécessaire, consultez le manuel de la machine. HEIDENHAIN iTNC 530...

  • Page 100: Accessoires: Palpeurs 3D Et Manivelles Électroniques Heidenhain

    Principe de fonctionnement: au sein des palpeurs à commutation HEIDENHAIN, un capteur optique sans usure détecte la déviation de la tige. Le signal créé permet de mémoriser la valeur effective de la position courante du palpeur.

  • Page 101: Manivelles Électroniques Hr

    Le déplacement pour un tour de manivelle peut être sélectionné à l'intérieur d'une plage étendue. En plus des manivelles encastrables HR 130 et HR 150, HEIDENHAIN propose également les manivelles portables HR 520 et HR 550 FS.
  • Page 102 Introduction...

  • Page 103: Programmation: Principes De Base, Gestionnaire De Fichiers

    Programmation: principes de base, gestionnaire de fichiers...

  • Page 104: Principes De Base

    3.1 Principes de base Systèmes de mesure de déplacement et marques de référence Des systèmes de mesure équipant les axes des machines mesurent les positions de la table ou de l'outil. Les axes linéaires sont généralement équipés de systèmes de mesure linéaire, et les plateaux circulaires et axes inclinés de systèmes de mesure angulaire.

  • Page 105: Système De Référence Sur Fraiseuses

    Z+, le pouce indique le sens X+, et l’index le sens Y+. L'iTNC 530 peut commander jusqu'à 18 axes au maximum. En plus des axes principaux X, Y et Z, existent également les axes auxiliaires U, V et W qui leurs sont parallèles.

  • Page 106: Coordonnées Polaires

    Coordonnées polaires Quand le plan d’usinage est coté en coordonnées cartésiennes, vous élaborez votre programme d’usinage également en coordonnées cartésiennes. Dans le cas d'arcs de cercle ou de données angulaires, il est souvent plus simple de définir les positions en coordonnées polaires.

  • Page 107: Positions Absolues Et Positions Incrémentales Sur Une Pièce

    Y = 10 mm Y = 10 mm Coordonnées polaires absolues et incrémentales Les coordonnées absolues se réfèrent toujours au pôle et à l'axe de référence angulaire. Les coordonnées incrémentales se réfèrent toujours à la dernière position d’outil programmée. HEIDENHAIN iTNC 530...

  • Page 108: Sélection Du Point D'origine

    à déterminer le plus facilement possible les autres positions de la pièce. L'initialisation des points d'origine à l'aide d'un palpeur 3D HEIDENHAIN est particulièrement facile. Voir Manuel d'utilisation des cycles palpeurs „Initialisation du point d'origine avec les palpeurs 3D“. Exemple La figure de la pièce montre des trous...

  • Page 109: Ouverture Et Introduction De Programmes

    La dernière séquence d'un programme est END PGM, contenant le nom du programme et l'unité de mesure utilisée. Attention, risque de collision! HEIDENHAIN recommande, après l'appel d'outil, d'aller systématiquement à une position de sécurité pour assurer un début d'usinage sans collision! Définition de la pièce brute: BLK FORM...

  • Page 110: Ouvrir Un Nouveau Programme D'usinage

    Ouvrir un nouveau programme d'usinage Vous introduisez toujours un programme d'usinage en mode de fonctionnement Mémorisation/Edition de programme. Exemple d'ouverture de programme: Sélectionner le mode Mémorisation/Edition de programme Appeler le gestionnaire de fichiers: appuyer sur la touche PGM MGT Sélectionnez le répertoire dans lequel vous souhaitez mémoriser le nouveau programme: NOM DE FICHIER = OLD.H Introduire le nom du nouveau programme, valider...
  • Page 111 à l'apparition de Axe broche parallèle X/Y/Z avec la touche DEL! La TNC ne peut représenter le graphique que si le côté le plus petit mesure au moins 50 µm et le plus grand au plus 99 999,999 mm. HEIDENHAIN iTNC 530...

  • Page 112: Programmation De Déplacements D'outils En Dialogue Conversationnel Texte Clair

    Programmation de déplacements d'outils en dialogue conversationnel Texte clair Pour programmer une séquence, commencez avec une touche de dialogue. En haut de l'écran, la TNC demande toutes les données nécessaires. Exemple de séquence de positionnement Ouvrir la séquence COORDONNÉES? Introduire la coordonnée X du point d'arrivée Introduire la coordonnée Y du point d'arrivée, question suivante avec la touche ENT CORR.
  • Page 113 Définir l'avance par dent (en mm/dent ou pouces/dent). Le nombre de dents doit être défini dans le tableau d'outils (colonne CUT.) Fonctions lors du conversationnel Touche Sauter la question de dialogue Fermer prématurément le dialogue Interrompre le dialogue et effacer HEIDENHAIN iTNC 530...

  • Page 114: Validation Des Positions Effectives (Transfert Des Points Courants)

    Validation des positions effectives (transfert des points courants) La TNC permet de transférer la position courante de l'outil dans le programme , p. ex. lorsque vous programmez des séquences de déplacement programmez des cycles définissez les outils avec TOOL DEF Pour transférer correctement les valeurs de position, procédez de la façon suivante: Dans une séquence, se positionner sur le champ de saisie dans...

  • Page 115: Editer Un Programme

    ENT. Ou: introduire l'incrément de numérotation des séquences et sauter vers le haut ou vers le bas du nombre de lignes introduit en appuyant sur la softkey N LIGNES HEIDENHAIN iTNC 530...
  • Page 116 Fonction Softkey/touche Mettre à zéro la valeur d’un mot sélectionné Effacer une valeur erronée Effacer un message erreur (non clignotant) Effacer le mot sélectionné Effacer la séquence sélectionnée Effacer des cycles et des parties de programme Insérer la dernière séquence éditée ou effacée Insérer des séquences à...
  • Page 117 Trouver n'importe quel texte Sélectionner la fonction de recherche: appuyer sur la softkey RECHERCHE. La TNC affiche le dialogue Cherche texte: Introduire le texte à rechercher Rechercher le texte: appuyer sur la softkey EXECUTER HEIDENHAIN iTNC 530...
  • Page 118 Marquer, copier, effacer et insérer des parties de programme Pour copier des parties de programme dans un même programme CN ou dans un autre programme CN, la TNC propose les fonctions suivantes: voir tableau ci-dessous. Pour copier des parties de programme, procédez ainsi: Sélectionnez la barre de softkeys avec les fonctions de marquage Sélectionnez la première (dernière) séquence de la partie de programme que vous souhaitez copier...

  • Page 119: La Fonction De Recherche De La Tnc

    ; valider avec la touche Ouvrir la fenêtre auxiliaire affichant une sélection des principales fonctions CN. Elément de recherche sélectionnable avec une touche fléchée ; valider avec la touche ENT Activer la fonction Rechercher/Remplacer HEIDENHAIN iTNC 530...
  • Page 120 Options de recherche Softkey Définir le sens de la recherche Définir la fin de la recherche: réglage sur COMPLET recherche de la séquence actuelle à la séquence actuelle Lancer une nouvelle recherche Recherche/remplacement de n'importe quel texte La fonction Rechercher/Remplacer n'est pas possible si un programme est protégé...

  • Page 121: Gestion De Fichiers: Principes De Base

    21 Go. La capacité réelle du disque dur dépend du calculateur principal qui équipe votre machine, voir les caractéristiques techniques. La taille max. d'un programme CN ne doit pas dépasser 2 Go. HEIDENHAIN iTNC 530...

  • Page 122: Sauvegarde Des Données

    82 caractères (voir „Chemins d'accès” à la page 123). Sauvegarde des données HEIDENHAIN conseille de faire régulièrement des sauvegardes sur un PC des derniers programmes et fichiers créés sur la TNC. Le logiciel gratuit de transmission des données TNCremo NT HEIDENHAIN permet de créer facilement des sauvegardes des...

  • Page 123: Travailler Avec Le Gestionnaire De Fichiers

    AUFTR1, un sous-répertoire NCPROG a été créé à l'intérieur duquel le programme d'usinage PROG1.H a été copié. Le programme d'usinage a donc le chemin d'accès suivant: TNC:\AUFTR1\NCPROG\PROG1.H Le graphique de droite montre un exemple d'affichage des répertoires avec les différents chemins d'accès. HEIDENHAIN iTNC 530...

  • Page 124: Résumé: Fonctions Du Gestionnaire De Fichiers

    Résumé: fonctions du gestionnaire de fichiers Si vous souhaitez travailler avec l'ancien gestionnaire de fichiers, vous devez sélectionner l'ancien gestionnaire avec la fonction MOD (voir „Modifier la configuration PGM MGT” à la page 662) Fonction Softkey Page Copier un fichier donné (et le convertir) Page 131 Sélectionner le répertoire-cible Page 131...
  • Page 125 Fonction Softkey Page Gérer les lecteurs réseau Page 146 Copier un répertoire Page 134 Actualiser l'arborescence, p. ex. pour déterminer si un nouveau répertoire a été créé dans un lecteur réseau avec le gestionnaire de fichiers ouvert. HEIDENHAIN iTNC 530...

  • Page 126: Appeler Le Gestionnaire De Fichiers

    Appeler le gestionnaire de fichiers Appuyer sur la touche PGM MGT: la TNC affiche la fenêtre du gestionnaire de fichiers (la figure ci-contre montre la configuration par défaut. Si la TNC affiche un autre partage de l'écran, appuyez sur la softkey FENETRE) La fenêtre étroite de gauche affiche les lecteurs disponibles ainsi que les répertoires.

  • Page 127: Sélectionner Les Lecteurs, Répertoires Et Fichiers

    Sélectionner le lecteur: appuyer sur la softkey SELECT. ou Appuyer sur la touche ENT Etape 2: sélectionner le répertoire Marquer le répertoire dans la fenêtre de gauche: la fenêtre de droite affiche automatiquement tous les fichiers du répertoire marqué (en surbrillance). HEIDENHAIN iTNC 530...
  • Page 128 Etape 3: sélectionner un fichier Appuyer sur la softkey SELECT. TYPE Appuyer sur la softkey du type de fichier souhaité ou afficher tous les fichiers: appuyer sur la softkey AFF. TOUS ou Utiliser les astérisques, p. ex., afficher tous les 4*.H fichiers .H commençant par 4 Marquer le fichier dans la fenêtre de droite:...
  • Page 129 Commuter la barre de softkeys Sélectionner le sous-menu de sélection de l'éditeur Ouvrir le programme .HU ou .HC avec l'éditeur Texte clair Ouvrir le programme .HU avec l'éditeur smarT.NC Ouvrir le programme .HC avec l'éditeur smarT.NC HEIDENHAIN iTNC 530...

  • Page 130: Créer Un Nouveau Répertoire (Possible Seulement Sur Le Lecteur Tnc:\)

    Créer un nouveau répertoire (possible seulement sur le lecteur TNC:\) Dans la fenêtre de gauche, marquez le répertoire à l’intérieur duquel vous souhaitez créer un sous-répertoire Introduire le nom du nouveau répertoire, appuyer sur NOUVE la touche ENT CRÉER RÉPERTOIRE \NOUV? Valider avec la softkey OUI ou Quitter avec la softkey NON Créer un nouveau fichier (possible seulement sur...

  • Page 131: Copier Un Fichier Donné

    OK: la TNC copie le fichier (en conservant son nom) vers le répertoire sélectionné. Le fichier d'origine est conservé Lorsque vous lancez la procédure de copie avec la touche ENT ou la softkey OK, la TNC ouvre une fenêtre auxiliaire affichant la progression. HEIDENHAIN iTNC 530...

  • Page 132: Copier Un Fichier Vers Un Autre Répertoire

    Copier un fichier vers un autre répertoire Sélectionner le partage de l'écran avec fenêtres de mêmes dimensions Afficher les répertoires dans les deux fenêtres: appuyer sur la softkey CHEM Fenêtre de droite Déplacer la surbrillance sur le répertoire vers lequel on désire copier les fichiers et afficher avec la touche ENT les fichiers de ce répertoire Fenêtre de gauche...

  • Page 133: Copier Un Tableau

    Ou appuyez sur la softkey REMPLACER CHAMPS, la TNC ne remplace dans le fichier TOOL.T que les colonnes Numéro, Longueur et Rayon des 10 premières lignes. Les données des lignes et colonnes restantes ne seront pas modifiées par la TNC HEIDENHAIN iTNC 530...

  • Page 134: Copier Un Répertoire

    Copier un répertoire Pour pouvoir copier des répertoires, vous devez configurer l'écran de manière à ce que la TNC affiche les répertoires dans la fenêtre de droite (voir „Configurer le gestionnaire de fichiers” à la page 140). Tenez compte du fait que pour copier des répertoires, la TNC ne copie que les fichiers affichés, issus du réglage actuel des filtres.

  • Page 135: Effacer Un Fichier

    Sélectionner la fonction effacer: appuyer sur la softkey EFFACER. La TNC demande si le répertoire doit être réellement effacé avec tous ses sous-répertoires et fichiers Valider l'effacement: appuyer sur la softkey OUI ou Quitter l'effacement: appuyer sur la softkey NON HEIDENHAIN iTNC 530...

  • Page 136: Marquer Des Fichiers

    Marquer des fichiers Fonction de marquage Softkey Déplacer le curseur vers le haut Déplacer le curseur vers le bas Marquer un fichier donné Marquer tous les fichiers dans le répertoire Annuler le marquage d'un fichier donné Annuler le marquage de tous les fichiers Copier tous les fichiers marqués Programmation: principes de base, gestionnaire de fichiers...
  • Page 137 Copier les fichiers marqués: Sélectionner la softkey COP. APPUYER SUR MARQ ou Effacer les fichiers marqués: appuyer sur la softkey FIN pour quitter les fonctions de marquage, puis sur la softkey EFFACER pour effacer les fichiers marqués HEIDENHAIN iTNC 530...

  • Page 138: Renommer Un Fichier

    Marquer des fichiers en utilisant les raccourcis Déplacer la surbrillance sur le premier fichier Appuyer sur la touche CTRL et la maintenir enfoncée Avec les touches fléchées, déplacer le curseur sur d'autres fichiers Mettre la surbrillance sur le fichier avec la touche espace Lorsque vous avez marqué...

  • Page 139: Autres Fonctions

    Sélectionner les autres fonctions: appuyez sur la softkey AUTRES FONCTIONS Rechercher le périphérique USB Pour déconnecter le périphérique USB: déplacez la surbrillance sur le périphérique USB Déconnecter le périphérique USB Autres informations: voir „Périphériques USB sur la TNC (fonction FCL 2)”, page 147. HEIDENHAIN iTNC 530...
  • Page 140 Configurer le gestionnaire de fichiers Vous pouvez ouvrir le menu de configuration du gestionnaire de fichiers soit en cliquant sur le chemin d'accès, soit par softkeys: Sélectionner le gestionnaire de fichiers: appuyer sur PGM MGT Sélectionner la troisième barre de softkeys Appuyer sur la softkey AUTRES FONCTIONS Appuyer sur la softkey OPTIONS : la TNC affiche le menu de configuration du gestionnaire de fichiers...

  • Page 141: Travail Avec Raccourcis

    USB sur la TNC (fonction FCL 2)” à la page 147) Shift+touche fléchée vers le haut ou le bas: Marquer plusieurs fichiers ou répertoires (voir également „Marquer des fichiers” à la page 136) Touche ESC: Quitter la fonction HEIDENHAIN iTNC 530...

  • Page 142: Archiver Des Fichiers

    Archiver des fichiers Vous pouvez mémoriser des fichiers et des répertoires dans une archive ZIP avec la fonction archive de la TNC. Les archives ZIP peuvent être ouvertes à l'extérieur avec des programmes courants du commerce. La TNC compacte dans l'archive ZIP tous les fichiers marqués et les répertoires.

  • Page 143: Restaurer Des Fichiers Archivés

    Sélectionner le répertoire cible souhaité Confirmer avec la softkey OK: la TNC extrait les fichiers La TNC extrait les fichiers toujours dans le répertoire cible sélectionné. Si l'archive contient des répertoires, la TNC crée ses répertoires comme sous-répertoires HEIDENHAIN iTNC 530...

  • Page 144: Transfert Des Données Vers/À Partir D'un Support Externe De Données

    Transfert des données vers/à partir d'un support externe de données Avant de pouvoir transférer les données vers un support externe, vous devez configurer l'interface de données (voir „Configurer les interfaces de données” à la page 647). Si vous transférez des données via l'interface série, des problèmes peuvent apparaître en fonction du logiciel de transmission utilisé.
  • Page 145 Pour pouvoir sélectionner un autre répertoire avec la représentation de double fenêtre de fichiers, appuyez sur la softkey servant à sélectionner le répertoire. Dans la fenêtre auxiliaire, sélectionnez le répertoire désiré avec les touches fléchées et avec la touche ENT! HEIDENHAIN iTNC 530...

  • Page 146: La Tnc En Réseau

    La TNC en réseau Connexion de la carte Ethernet à votre réseau: voir „Interface Ethernet”, page 651. Raccordement de l'iTNC équipée de Windows XP à votre réseau, voir „Réseau, configurations”, page 721 Les messages d'erreur liés au réseau sont enregistrés par la TNC dans un procès-verbal voir „Interface Ethernet”, page 651.

  • Page 147: Périphériques Usb Sur La Tnc (Fonction Fcl 2)

    être connectés à la TNC. Toutefois, si vous deviez rencontrer un problème, merci de bien vouloir prendre contact avec HEIDENHAIN. Dans le gestionnaire de fichiers, les périphériques USB sont affichés dans l'arborescence en tant que lecteurs. Vous pouvez donc utiliser les fonctions de gestion de fichiers décrites précédemment.
  • Page 148 Pour déconnecter un périphérique USB, vous devez systématiquement procéder de la manière suivante: Sélectionner le gestionnaire de fichiers: appuyer sur la touche PGM MGT Avec la touche fléchée, sélectionner la fenêtre gauche Avec une touche fléchée, sélectionner le périphérique USB à déconnecter Commuter la barre des softkeys Sélectionner autres fonctions Sélectionner la fonction de déconnexion de...

  • Page 149: Programmation: Aides À La Programmation

    Programmation: aides à la programmation...

  • Page 150: 4.1 Insertion De Commentaires

    4.1 Insertion de commentaires Application Vous pouvez assortir d'un commentaire chaque séquence d'un programme d'usinage afin d'expliciter des éléments de programmes ou y adjoindre des remarques. Lorsque la TNC ne peut plus afficher intégralement un commentaire, elle affiche à l'écran le caractère >>. Le dernier caractère d'une séquence de commentaire ne doit pas être un tilde (~).

  • Page 151: Fonctions Pour L'édition Du Commentaire

    Aller à la fin du commentaire Aller au début d'un mot. Les mots doivent être séparés par un espace Aller à la fin d'un mot. Les mots doivent être séparés par un espace Commuter entre les modes Insérer et Ecraser HEIDENHAIN iTNC 530...

  • Page 152: 4.2 Articulation De Programmes

    4.2 Articulation de programmes Définition, application La TNC vous permet de commenter vos programmes d'usinage à l'aide de séquences d'articulation. Les séquences d'articulation sont des textes courts (37 caractères max) constitués de commentaires ou de titres pour les lignes de programme correspondantes. Des séquences d’articulation judicieuses permettent une meilleure clarté...

  • Page 153: 4.3 La Calculatrice

    Avec la touche CALC, ouvrir la calculatrice et faire le calcul Appuyer sur la touche „Validation de la position effective“: la TNC enregistre la valeur calculée dans le champ de saisie actif et ferme la calculatrice HEIDENHAIN iTNC 530...

  • Page 154: 4.4 Graphique De Programmation

    4.4 Graphique de programmation Graphique de programmation simultané/non simultané Simultanément à la création d'un programme, la TNC peut afficher un graphique filaire 2D du contour programmé. Afficher le programme à gauche et le graphique à droite: appuyer sur la touche PARTAGE ECRAN et sur la softkey PGM + GRAPHIQUE Softkey DESSIN AUTO sur ON.

  • Page 155: Afficher Ou Masquer Les Numéros De Séquence

    Agrandir le cadre – pour agrandir en continu, maintenir enfoncée la softkey Avec la softkey DETAIL PIECE BRUTE, valider la zone sélectionnée La softkey PIECE BR. DITO BLK FORM vous permet de rétablir la découpe d'origine. HEIDENHAIN iTNC 530...

  • Page 156: Graphique Filaire 3D (Fonction Fcl2)

    4.5 Graphique filaire 3D (fonction FCL2) Application Grâce au graphique filaire tridimensionnel, vous pouvez afficher les trajectoires programmées de la TNC en 3D. Une puissante fonction zoom permet de visualiser les détails rapidement. Grâce au graphique filaire 3D, vous pouvez vérifier avant l'usinage les programmes créés avec une FAO.
  • Page 157 Afficher/ne pas afficher par un point sur la ligne les points finaux programmés Sur le graphique filaire 3D, faire ressortir/ne pas faire ressortir en couleur la séquence CN sélectionnée dans la fenêtre de gauche Afficher/ne pas afficher les numéros de séquence HEIDENHAIN iTNC 530...

  • Page 158: Faire Ressortir En Couleur Les Séquences Cn Dans Le Graphisme

    Vous pouvez également manipuler le graphique filaire 3D avec la souris. Fonctions disponibles: Pour faire pivoter le modèle filaire 3D: maintenir la touche droite de la souris enfoncée, et déplacer la souris en même temps. La TNC affiche un système de coordonnées qui représente l'orientation de la pièce actuellement active.

  • Page 159: Aide Directe Pour Les Messages D'erreur Cn

    Consultation des descriptions d'erreur et possibilités d'y remédier. La TNC affiche le cas échéant d'autres informations précieuses pour le technicien HEIDENHAIN lors de la recherche de pannes. Pour fermer la fenêtre d'aide et supprimer simultanément le message d'erreur en cours, appuyer sur la touche CE Eliminer l'erreur conformément aux instructions...

  • Page 160: Liste De Tous Les Messages D'erreur En Cours

    4.7 Liste de tous les messages d'erreur en cours Fonction Cette fonction vous permet d'afficher une fenêtre auxiliaire à l'intérieur de laquelle la TNC affiche tous les messages d'erreur en cours. La TNC affiche non seulement les erreurs issues de la TNC mais aussi celles émises par le constructeur de votre machine.

  • Page 161: Contenu De La Fenêtre

    Contenu de la fenêtre Colonne Signification Numéro Numéro d'erreur (-1: Aucun numéro d'erreur défini) attribué par HEIDENHAIN ou par le constructeur de votre machine Classe d'erreur. Définit la manière dont la Classe TNC traite cette erreur: ERROR Classe d'erreurs pour les erreurs qui déclenchent diverses réactions...

  • Page 162: Appeler Le Système D'aide Tncguide

    Vous y trouvez d'autres informations détaillées sur le message d'erreur actuel. Appeler l'aide pour les messages d'erreur HEIDENHAIN Appeler l'aide, si elle existe, pour les messages d'erreurs spécifiques à la machine Programmation: aides à la programmation...

  • Page 163: Créer Les Fichiers De Maintenance

    Le fait de transférer le fichier de maintenance implique que vous acceptez que le constructeur de votre machine ou la société DR. JOHANNES HEIDENHAIN GmbH utilise ces données à des fins de diagnostic. La taille maximale d'un fichier de maintenance est de 40 Mo.

  • Page 164: Système D'aide Contextuelle Tncguide (Fonction Fcl3)

    Par défaut, la documentation est fournie en allemand et en anglais avec le logiciel CN concerné. Dans la mesure où les traductions sont disponibles, HEIDENHAIN propose gratuitement le téléchargement des autres langues conversationnelles (voir „Télécharger les fichiers d'aide actualisés” à la page 169).

  • Page 165: Travailler Avec Le Tncguide

    (généralement Internet Explorer); sur la version à un processeur, elle lance un navigateur adapté par HEIDENHAIN. Une appel contextuel rattaché à de nombreuses softkeys vous permet d'accéder directement à la description de la fonction de la softkey concernée.
  • Page 166 Naviguer dans TNCguide Pour naviguer dans le TNCguide, le plus simple est d'utiliser la souris. Du côté gauche, vous apercevez la table des matières. En cliquant sur le triangle dont la pointe est orientée vers la droite, vous pouvez afficher les sous-chapitres, ou bien la page correspondante en cliquant directement sur la ligne voulue.
  • Page 167 Le focus passe en interne à l'application TNC, ce qui vous permet d'utiliser la commande alors que le TNCguide est ouvert. Si le mode affichage pleine page est actif, la TNC réduit la taille de la fenêtre avant le changement de focus Fermer le TNCguide HEIDENHAIN iTNC 530...
  • Page 168 Index des mots clefs Les principaux mots-clés figurent dans l'index (onglet Index). Vous pouvez les sélectionner en cliquant dessus avec la souris ou bien directement à l'aide des touches du curseur. La page de gauche est active. Sélectionner l'onglet Index Activer le champ Mot clef Introduire le mot à...

  • Page 169: Télécharger Les Fichiers D'aide Actualisés

    ZIP comportant les fichiers d’aide adéquats Commandes TNC Série TNC 500 Numéro de logiciel souhaité, p. ex. iTNC 530 (340 49x-06) Choisir la version du langage souhaitée à partir du tableau Aide en ligne (TNCguide) Télécharger le fichier ZIP et le décompresser Transférer les fichiers CHM décompressés vers le répertoire...
  • Page 170 Langue Répertoire TNC Russe TNC:\tncguide\ru Chinois (simplifié) TNC:\tncguide\zh Chinois (traditionnel) TNC:\tncguide\zh-tw Slovène (option de logiciel) TNC:\tncguide\sl Norvégien TNC:\tncguide\no Slovaque TNC:\tncguide\sk Letton TNC:\tncguide\lv Coréen TNC:\tncguide\kr Estonien TNC:\tncguide\et Turc TNC:\tncguide\tr Roumain TNC:\tncguide\ro Lituanien TNC:\tncguide\lt Programmation: aides à la programmation...

  • Page 171: Programmation: Outils

    Programmation: Outils...

  • Page 172: Introduction Des Données D'outils

    5.1 Introduction des données d’outils Avance F L'avance F correspond à la vitesse en mm/min. (inch/min.) à laquelle le centre de l'outil se déplace sur sa trajectoire. L'avance max. peut être définie pour chaque axe séparément, par paramètre-machine. Introduction Vous pouvez programmer l'avance dans la séquence TOOL CALL (appel d'outil) et dans chaque séquence de positionnement (voir „Créer des séquences de programme avec les touches de contournage”...

  • Page 173: Vitesse De Rotation Broche S

    VC vers l'introduction de la vitesse de coupe Modification en cours d'exécution du programme Pendant l'exécution du programme, vous pouvez modifier la vitesse de rotation de la broche à l'aide du potentiomètre de broche S. HEIDENHAIN iTNC 530...

  • Page 174: 5.2 Données D'outils

    5.2 Données d'outils Conditions requises pour la correction d'outil Habituellement, vous programmez les coordonnées des opérations de contournage en utilisant les cotes du plan de la pièce. Pour que la TNC calcule la trajectoire du centre de l'outil et soit donc en mesure d'exécuter une correction d'outil, vous devez introduire la longueur et le rayon de chaque outil utilisé.

  • Page 175: Valeurs Delta Pour Longueurs Et Rayons

    Rayon d'outil: valeur de correction de rayon Pendant la dialogue, vous pouvez insérer directement la valeur de longueur et de rayon dans le champ du dialogue: appuyer sur la softkey de l'axe désiré. Exemple 4 TOOL DEF 5 L+10 R+5 HEIDENHAIN iTNC 530...

  • Page 176: Introduire Les Données D'outils Dans Le Tableau

    Introduire les données d'outils dans le tableau Dans un tableau d'outils, vous pouvez définir jusqu'à 30000 outils et y mémoriser leurs données. A l'aide du paramètre-machine 7260, vous définissez le nombre d'outils que la TNC propose à l'ouverture d'un nouveau tableau. Consultez également les fonctions d'édition, plus loin dans ce chapitre.
  • Page 177 Durée d'utilisation max. de l'outil pour un TOOL CALL, en minutes: Durée d'outil. max. avec TOOL si la durée d'utilisation actuelle atteint ou dépasse cette valeur, la CALL? TNC installe l'outil jumeau lors du prochain TOOL CALL (voir également CUR.TIME) Plage d'introduction: 0 à 9999 Minutes HEIDENHAIN iTNC 530...
  • Page 178 Abrév. Introductions Dialogue CUR.TIME Durée d'utilisation actuelle de l'outil, en minutes: la TNC Durée d'utilisation actuelle? comptabilise automatiquement la durée d'utilisation CUR.TIME (de l'anglais CURrent TIME = durée actuelle/en cours). Pour les outils usagés, vous pouvez attribuer une valeur par défaut Plage d'introduction: 0 à...
  • Page 179 Plage d'introduction: 16 caractères max sans extension de fichier LAST_USE Date et heure, auxquelles la TNC a changé l'outil la dernière fois Date/heure dernier appel d'outil? avec TOOL CALL Plage d’introduction: 16 caractères max, format défini en interne: Date = JJJJ.MM.TT, Heure = hh.mm HEIDENHAIN iTNC 530...
  • Page 180 Tableau d'outils: données d'outils pour l'étalonnage automatique d'outils Description des cycles pour l'étalonnage automatique d'outils: voir Manuel d'utilisation des cycles Abrév. Introductions Dialogue Nombre de dents de l'outil (99 dents max.) Nombre de dents? Plage d'introduction: 0 à 99 Ecart admissible par rapport à la longueur d'outil L pour la LTOL Tolérance d'usure: Longueur? détection d'usure.
  • Page 181 Ecart admissible par rapport au rayon d'outil R pour la détection Tolérance de rupture: Rayon? de rupture. Si la valeur introduite est dépassée, la TNC bloque l'outil (état L). Plage d'introduction: 0 à 0,9999 mm Plage d’introduction mm: 0 à 0.9999 Plage d’introduction inch: 0 à +0.03936 HEIDENHAIN iTNC 530...
  • Page 182 Tableau d'outils: données d'outils pour le calcul automatique de la vitesse de rotation/de l'avance Abrév. Données Dialogue TYPE Type d'outil: Softkey AFFECTER TYPE D'OUTIL (3ème barre de Type d'outil? softkeys) ; la TNC ouvre une fenêtre où vous pouvez sélectionner le type de l'outil.
  • Page 183 „>>“ ou „<<“. Fonctions d'édition pour tableaux d'outils Softkey Sélectionner le début du tableau Sélectionner la fin du tableau Sélectionner la page précédente du tableau Sélectionner la page suivante du tableau Chercher le nom d’outil dans le tableau HEIDENHAIN iTNC 530...
  • Page 184 Fonctions d'édition pour tableaux d'outils Softkey Représenter les informations sur les outils en colonnes ou représenter toutes les informations concernant un outil sur une page d'écran Saut au début de la ligne Saut en fin de ligne Copier le champ en surbrillance Insérer le champ copié...
  • Page 185 Le fichier-cible doit déjà exister Le fichier à copier ne doit contenir que les colonnes (lignes) à remplacer Copier des colonnes ou lignes données à l'aide de la softkey REMPLACER CHAMPS (voir „Copier un fichier donné” à la page 131). HEIDENHAIN iTNC 530...

  • Page 186: Cinématique Du Porte-Outils

    à renvoi d'angle dans la cinématique de la machine. HEIDENHAIN propose des cinématiques de porte-outils pour les palpeurs HEIDENHAIN. En cas de besoin, adressez vous à HEIDENHAIN. Affecter une cinématique de porte-outil Pour affecter un outil à une cinématique de porte-outil, procédez de la manière suivante:...

  • Page 187: Remplacer Des Données D'outils À Partir D'un Pc Externe

    Remplacer des données d'outils à partir d'un PC externe Le logiciel de transfert de données TNCremoNT de HEIDENHAIN permet, à partir d'un PC externe, de remplacer facilement n'importe quelles données d'outils (voir „Logiciel de transfert des données” à la page 649). Ce cas se présente lorsque vous déterminez les données d'outils sur banc de pré-réglage, et qu'ensuite vous souhaitez les...

  • Page 188: Tableau D'emplacements Pour Changeur D'outils

    Tableau d'emplacements pour changeur d'outils Le constructeur de la machine adapte les fonctions du tableau d'emplacements à votre machine. Consultez le manuel de la machine! Pour le changement automatique d'outil, vous avez besoin du tableau d'emplacements TOOL_P.TCH. La TNC gère plusieurs tableaux d'emplacements avec des noms de fichiers au choix.
  • Page 189 Magasin à plateau: bloquer l'emplacement de gauche Bloquer l'emplacement de gauche? LOCKED_RIGHT Magasin à plateau: bloquer l'emplacement de droite Bloquer l'emplacement de droite? S1 ... S5 La fonction est définie par le constructeur de la machine. Consulter la Valeur? documentation de la machine HEIDENHAIN iTNC 530...
  • Page 190 Fonctions d'édition pour tableaux Softkey d'emplacements Sélectionner le début du tableau Sélectionner la fin du tableau Sélectionner la page précédente du tableau Sélectionner la page suivante du tableau Annuler le tableau d'emplacements Annuler la colonne numéro d'outil T Saut au début de la ligne suivante Réinitialiser la colonne à...

  • Page 191: Appeler Les Données D'outils

    TOOL CALL Surépaisseur de longueur d'outil DL: valeur Delta de longueur d'outil Surépaisseur du rayon d'outil DR: valeur Delta du rayon d'outil Surépaisseur du rayon d'outil DR2: valeur Delta du rayon d'outil 2 HEIDENHAIN iTNC 530...
  • Page 192 Editer les données d'outils dans la fenêtre de sélection Dans la fenêtre auxiliaire de sélection d'outil, vous pouvez aussi éditer les données d'outils affichées: A l'aide des touches fléchées, sélectionner la ligne, puis la colonne contenant la valeur à éditer: le cadre bleu clair désigne le champ pour l'édition Mettre la softkey EDITER sur ON, introduire la valeur désirée et valider avec la touche ENT...
  • Page 193 Si vous vous servez des tableaux d'outils, vous présélectionnez dans une séquence TOOL DEF le prochain outil qui doit être utilisé. Pour cela, vous introduisez soit le numéro de l'outil, soit un paramètre Q, soit encore un nom d'outil entre guillemets. HEIDENHAIN iTNC 530...

  • Page 194: Changement D'outil

    Changement d'outil Le changement d'outil est une fonction dépendant de la machine. Consultez le manuel de la machine! Position de changement d’outil La position de changement d'outil doit être abordée sans risque de collision. A l'aide des fonctions auxiliaires M91 et M92, vous pouvez aborder une position machine de changement d'outil.
  • Page 195 Attention, danger pour la pièce et l'outil! Mettre hors service le changement automatique d'outil avec M102, lorsque vous travaillez avec des outils spéciaux (p. ex. fraise-scies), car la TNC dégage l'outil toujours dans le sens de l'axe d'outil. HEIDENHAIN iTNC 530...
  • Page 196 Conditions requises pour séquences CN standard avec correction de rayon RR, RL Le rayon de l'outil jumeau doit être égal à celui de l'outil d'origine. Si les rayons ne sont pas égaux, la TNC affiche un message et ne procède pas au changement d'outil. Avec des programmes CN sans correction de rayon, la TNC ne vérifie pas le rayon d'outil de l'outil jumeau lors du changement.

  • Page 197: Test D'utilisation Des Outils

    La TNC crée un fichier d'utilisation des outils avec le prochain start CN ou start du test de programme. Cette configuration garantit que la TNC crée réellement un nouveau fichier d'utilisation des outils après des modifications de programmes HEIDENHAIN iTNC 530...
  • Page 198 Utiliser le Test d'utilisation des outils En mode de fonctionnement Exécution de programme, et avec les softkey UTILISATION OUTILS et TEST D'UTILISATION DES OUTILS, vous pouvez vérifier, avant le start du programme, si les outils utilisés disposent d'une durée d'utilisation restante suffisamment importante. La TNC compare les valeurs effectives de durée d'utilisation du tableau d'outils avec les valeurs nominales du fichier d'utilisation d'outils.
  • Page 199 Surbrillance sur un enregistrement de palette dans le fichier de palettes: La TNC exécute le test d'utilisation d'outils pour toute la palette Surbrillance sur un enregistrement de programme dans le fichier de palettes: Die TNC n'exécute le test d'utilisation d'outils que pour le programme sélectionné HEIDENHAIN iTNC 530...

  • Page 200: Gestionnaire D'outils (Option De Logiciel)

    Gestionnaire d'outils (option de logiciel) Le gestionnaire d'outils est une fonction dépendant de la machine qui peut être partiellement ou complètement désactivée. L'étendue précise des fonctions est définie par le constructeur de votre machine , consulter le manuel de la machine! Le constructeur de votre machine peut utiliser le gestionnaire d'outils pour proposer diverses fonctions relatives à...
  • Page 201 WZ-INFO le dialogue marqué en rouge non défini. Vous ne pouvez éditer les données d'outils que dans les formulaires activables en appuyant sur la softkey FORMULAIRE OUTIL ou sur la touche ENT pour l'outil actuellement en surbrillance. HEIDENHAIN iTNC 530...
  • Page 202 Utiliser le gestionnaire d'outils Les actions dans le gestionnaire d'outils sont possibles aussi bien avec la souris qu'avec le softkeys: Fonctions d'édition du gestionnaire d'outils Softkey Sélectionner le début du tableau Sélectionner la fin du tableau Sélectionner la page précédente du tableau Sélectionner la page suivante du tableau Formulaire d'outils permettant d'appeler un outil en surbrillance ou un emplacement de magasin.
  • Page 203 La TNC affiche les textes d'aide lorsque vous avez commuté la softkey EDITER ON/OFF sur ON, que vous avez déplacé le curseur de la souris sur un champ de saisie actif et l'avez laissée immobile pendant une seconde HEIDENHAIN iTNC 530...
  • Page 204 Les fonctions suivantes sont disponibles avec un formulaire actif: Fonctions d'édition de formulaire Softkey Choisir les données d'outils de l'outil précédent Choisir les données d'outils de l'outil suivant Choisir l'index de l'outil précédent (seulement actif si l'indexation est active) Choisir l'index de l'outil suivant (seulement actif si l'indexation est active) Annuler les modifications que vous avez faites depuis l'appel du formulaire (fonction Undo)
  • Page 205 à la page 176) Vous pouvez importer de nombreuse données d'outils, chaque jeu ne doit pas comporter toutes les colonnes (ou données) du tableau d'outils. L'ordre des noms de colonnes peut être quelconque, les données doivent correspondre à l'ordre défini. HEIDENHAIN iTNC 530...
  • Page 206 Exemple de fichier d'importation: T,L,R,DL,DR Ligne 1 avec les noms de colonnes 4,125.995,7.995,0,0 Ligne 2 avec les données d'outils 9,25.06,12.01,0,0 Ligne 3 avec les données d'outils Ligne 4 avec les données d'outils 28,196.981,35,0,0 Exporter données d'outils Cette fonction permet d'exporter facilement des données d'outils, p. ex.
  • Page 207 S'assurer que les données d'outils ne servent plus, car il n'y a pas de fonction Undo. Vous ne pouvez pas effacer les données d'outils d'un outil qui figure encore dans le tableau d'emplacement. Enlever l'outil du magasin: HEIDENHAIN iTNC 530...

  • Page 208: 5.3 Correction D'outil

    5.3 Correction d'outil Introduction La TNC corrige la trajectoire de l’outil en fonction de la valeur de correction de la longueur d’outil dans l’axe de broche et du rayon d’outil dans le plan d’usinage. Si vous élaborez le programme d'usinage directement sur la TNC, la correction du rayon d'outil n'est active que dans le plan d'usinage.

  • Page 209: Correction Du Rayon D'outil

    Surépaisseur DR pour rayon du tableau d'outils TAB: Contournages sans correction de rayon: R0 L'outil se déplace dans le plan d'usinage avec son centre situé soit sur la trajectoire programmée ou sur les coordonnées programmées. Application: perçage, pré-positionnement. HEIDENHAIN iTNC 530...
  • Page 210 Contournages avec correction de rayon: RR et RL L’outil se déplace à droite du contour dans le sens de déplacement L’outil se déplace à gauche du contour dans le sens de déplacement La distance entre le centre de l'outil et le contour programmé correspond à...
  • Page 211 Déplacement d’outil à droite du contour programmé: appuyer sur la softkey RR ou Déplacement d'outil sans correction de rayon ou annuler la correction de rayon: appuyer sur la touche Fermer la séquence: appuyer sur la touche END HEIDENHAIN iTNC 530...
  • Page 212 Correction de rayon: usinage des angles Angles externes: Si vous avez programmé une correction de rayon, la TNC guide l'outil aux angles externes soit par un cercle de transition, soit par un spline (sélection avec PM7680). Si nécessaire, la TNC réduit l'avance au passage des angles externes, par exemple lors d'importants changements de sens.

  • Page 213: Programmation: Programmer Les Contours

    Programmation: programmer les contours...

  • Page 214: 6.1 Déplacements D'outils

    6.1 Déplacements d'outils Fonctions de contournage Le contour d'une pièce est habituellement constitué de plusieurs éléments tels que des droites et des arcs de cercles. Avec les fonctions de contournage, vous programmez les trajectoires d'outils avec des droites et des arcs de cercle. Programmation flexible de contours FK Si la cotation du plan n'est pas conforme à...

  • Page 215: Principes De Base Des Fonctions De Contournage

    L’outil conserve la coordonnée Z et se déplace dans le plan XY à la position X=70, Y=50. voir figure Déplacement tridimensionnel La séquence de programme contient 3 coordonnées: la TNC positionne l'outil dans l'espace jusqu'à la position programmée. Exemple: L X+80 Y+0 Z-10 HEIDENHAIN iTNC 530...
  • Page 216 Introduction de plus de trois coordonnées La TNC peut commander jusqu'à 5 axes simultanément (option du logiciel) Lors d'un usinage sur 5 axes, la commande déplace simultanément, par exemple, 3 axes linéaires et 2 axes rotatifs. Le programme pour ce type d’usinage est habituellement créé par un système de FAO et ne peut pas être élaboré...
  • Page 217 „Contournages - Coordonnées cartésiennes”, page 227) ou dans une séquence d'approche (séq. APPR, voir „Approche et sortie du contour”, page 219). Prépositionnement Au début d’un programme d’usinage, prépositionnez l’outil pour éviter que l’outil et la pièce ne soient endommagés. HEIDENHAIN iTNC 530...
  • Page 218 Créer des séquences de programme avec les touches de contournage Vous ouvrez le dialogue Texte clair avec les touches de fonction de contournage grises. La TNC réclame toutes les informations les unes après les autres et ajoute la séquence dans le programme d’usinage. Exemple –...

  • Page 219: 6.3 Approche Et Sortie Du Contour

    En accostant et en quittant sur une trajectoire hélicoïdale (hélice), l'outil se déplace dans le prolongement de l'hélice et se raccorde ainsi au contour avec une trajectoire circulaire tangentielle. Pour cela, utilisez la fonction APPR CT ou DEP CT. HEIDENHAIN iTNC 530...

  • Page 220: Positions Importantes En Approche Et En Sortie

    Positions importantes en approche et en sortie Point initial P Programmez cette position immédiatement avant la séquence APPR. P est situé à l'extérieur du contour et est accosté sans correction de rayon (R0). Point auxiliaire P Avec certaines formes de trajectoires, l'approche et la sortie du contour passent par un point auxiliaire P que la TNC calcule à...
  • Page 221 APPR/DEP LN et APPR/DEP CT est définie la direction dans laquelle la TNC entre sur le contour et sort de celui-ci. Vous devez également programmer les deux coordonnées du plan d'usinage dans la séquence de déplacement qui suit la séquence APPR HEIDENHAIN iTNC 530...

  • Page 222: Approche Sur Une Droite Avec Raccordement Tangentiel: Appr Lt

    Approche sur une droite avec raccordement tangentiel: APPR LT La TNC guide l'outil sur une droite allant du point initial P jusqu'à un point auxiliaire P . De cette position, l'outil aborde le premier point du contour P sur une droite tangentielle. Le point auxiliaire P est à...

  • Page 223: Approche Avec Une Trajectoire Circulaire Avec Raccordement Tangentiel: Appr Ct

    8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100 avec correction de rayon RR, rayon R=10 9 L X+20 Y+35 Point final du premier élément du contour 10 L ... Elément de contour suivant HEIDENHAIN iTNC 530...

  • Page 224: Approche Avec Une Trajectoire Circulaire, Raccordement Tangentiel Au Contour Et Segment De Droite: Appr Lct

    Approche avec une trajectoire circulaire, raccordement tangentiel au contour et segment de droite: APPR LCT La TNC guide l'outil sur une droite allant du point initial P jusqu'à un point auxiliaire P . De cette position, l'outil aborde le premier point du contour P sur une trajectoire circulaire.

  • Page 225: Sortie Du Contour Par Une Droite Avec Raccordement Tangentiel: Dep Lt

    Dernier élément contour: P avec correction rayon 23 L Y+20 RR F100 S’éloigner perpendiculairement du contour de LEN = 24 DEP LN LEN+20 F100 20 mm Dégagement en Z, retour, fin du programme 25 L Z+100 FMAX M2 HEIDENHAIN iTNC 530...

  • Page 226: Sortie Du Contour Par Une Trajectoire Circulaire Avec Raccordement Tangentiel: Dep Ct

    Sortie du contour par une trajectoire circulaire avec raccordement tangentiel: DEP CT La TNC déplace l'outil sur une trajectoire circulaire allant du dernier point du contour P jusqu'au point final P . La trajectoire circulaire se raccorde tangentiellement au dernier élément du contour. Programmer le dernier élément du contour avec le point final P la correction de rayon Ouvrir le dialogue avec la touche APPR/DEP et la softkey DEP CT:...

  • Page 227: Contournages - Coordonnées Cartésiennes

    à Corner l'élément de contour précédent et suivant Programmation flexible Droite ou trajectoire voir „Contournages – Page 253 de contours FK circulaire avec Programmation flexible de raccordement quelconque contours FK”, page 248 à l'élément de contour précédent HEIDENHAIN iTNC 530...

  • Page 228: Droite L

    Droite L La TNC déplace l'outil sur une droite allant de sa position actuelle jusqu'au point final de la droite. Le point de départ correspond au point final de la séquence précédente. Coordonnées du point final de la droite, si nécessaire Correction de rayon RL/RR/R0 Avance F Fonction auxiliaire M...

  • Page 229: Insérer Un Chanfrein Entre Deux Droites

    Un chanfrein ne peut être exécuté que dans le plan d’usinage. Le point d'intersection nécessaire au chanfrein ne fait pas partie du contour. Une avance programmée dans la séquence CHF n'agit que dans cette séquence. Après l'usinage du chanfrein, l'avance avant la séquence CHF redevient active. HEIDENHAIN iTNC 530...

  • Page 230: Arrondi D'angle Rnd

    Arrondi d'angle RND La fonction RND permet d'arrondir les angles du contour. L’outil se déplace sur une trajectoire circulaire tangente à la fois à l’élément de contour précédent et à l’élément de contour suivant. Le cercle d’arrondi doit pouvoir être exécuté avec l’outil courant. Rayon d'arrondi: Rayon de l'arc de cercle, si nécessaire: Avance F (n'agit que dans la séquence RND)

  • Page 231: Centre De Cercle Cci

    Une coordonnée en incrémental du centre du cercle se réfère toujours à la dernière position d'outil programmée. Avec CC, vous désignez une position de centre de cercle: l'outil ne se déplace pas à cette position. Le centre du cercle sert également de pôle pour les coordonnées polaires. HEIDENHAIN iTNC 530...

  • Page 232: Trajectoire Circulaire C Et Centre De Cercle Cc

    Trajectoire circulaire C et centre de cercle CC Définissez le centre de cercle CC avant de programmer la trajectoire circulaire. La dernière position programmée avant la trajectoire circulaire correspond au point de départ de la trajectoire circulaire. Déplacer l’outil sur le point de départ de la trajectoire circulaire Introduire les coordonnées du centre de cercle Introduire les coordonnées du point final de l'arc de cercle, si nécessaire:...

  • Page 233: Trajectoire Circulaire Cr De Rayon Défini

    Pour un cercle entier, programmez à la suite deux séquences circulaires: Le point final du premier demi-cercle correspond au point de départ du second. Le point final du second demi-cercle correspond au point de départ du premier. HEIDENHAIN iTNC 530...
  • Page 234 Angle au centre CCA et rayon R de l'arc de cercle Quatre arcs de cercle passent par un point initial et un point final situés sur un contour circulaire de même rayon: Petit arc de cercle: CCA<180° Rayon avec signe positif R>0 Grand arc de cercle: CCA>180°...

  • Page 235: Trajectoire Circulaire Ct Avec Raccordement Tangentiel

    7 L X+0 Y+25 RL F300 M3 8 L X+25 Y+30 9 CT X+45 Y+20 10 L Y+0 La séquence CT ainsi que l'élément de ce contour précédent doivent contenir les deux coordonnées du plan dans lequel l’arc de cercle doit être exécuté! HEIDENHAIN iTNC 530...

  • Page 236: Exemple: Déplacement Linéaire Et Chanfreins En Coordonnées Cartésiennes

    Exemple: déplacement linéaire et chanfreins en coordonnées cartésiennes 0 BEGIN PGM LINEAIRE MM Définition de la pièce brute pour simulation graphique de l’usinage 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 2 BLK FORM 0.2 X+100 Y+100 Z+0 Appel d’outil avec axe de broche et vitesse de rotation broche 3 TOOL CALL 1 Z S4000 Dégager l’outil dans l’axe de broche en avance rapide FMAX 4 L Z+250 R0 FMAX...

  • Page 237: Exemple: Déplacement Circulaire En Cartésien

    Aller au point 5 13 L X+95 Y+40 Aller au point 6 14 CT X+40 Y+5 Aller au point 7: point final du cercle, arc de cercle avec raccordement tangentiel au point 6, la TNC calcule automatiquement le rayon HEIDENHAIN iTNC 530...
  • Page 238 15 L X+5 Aller au dernier point du contour 1 16 DEP LCT X-20 Y-20 R5 F1000 Quitter le contour sur trajectoire circulaire avec raccord. tangentiel 17 L Z+250 R0 FMAX M2 Dégager l'outil, fin du programme 18 END PGM CIRCULAIR MM Programmation: programmer les contours...

  • Page 239: Exemple: Cercle Entier En Coordonnées Cartésiennes

    Aborder le point final (=point initial du cercle) 9 C X+0 DR- Quitter le contour sur trajectoire circulaire avec raccord. tangentiel 10 DEP LCT X-40 Y+50 R5 F1000 Dégager l'outil, fin du programme 11 L Z+250 R0 FMAX M2 12 END PGM C-CC MM HEIDENHAIN iTNC 530...

  • Page 240: Contournages - Coordonnées Polaires

    6.5 Contournages – Coordonnées polaires Résumé Les coordonnées polaires vous permettent de définir une position par un angle PA et une distance PR par rapport à un pôle CC défini précédemment. L'utilisation des coordonnées polaires est intéressante pour: les positions sur des arcs de cercle les plans avec données angulaires (ex.

  • Page 241: Origine Des Coordonnées Polaires: Pôle Cc

    PA>0 Angle entre l'axe de réf. angulaire et PR, sens horaire: PA<0 Exemple de séquences CN 12 CC X+45 Y+25 13 LP PR+30 PA+0 RR F300 M3 14 LP PA+60 15 LP IPA+60 16 LP PA+180 HEIDENHAIN iTNC 530...

  • Page 242: Trajectoire Circulaire Cp Avec Pôle Cc

    Trajectoire circulaire CP avec pôle CC Le rayon des coordonnées polaires PR est en même temps le rayon de l'arc de cercle. PR est défini par la distance séparant le point initial du pôle CC. La dernière position d'outil programmée avant la trajectoire circulaire correspond au point de départ de la trajectoire circulaire.

  • Page 243: Trajectoire Circulaire Ctp Avec Raccordement Tangentiel

    Exemple de séquences CN 12 CC X+40 Y+35 13 L X+0 Y+35 RL F250 M3 14 LP PR+25 PA+120 15 CTP PR+30 PA+30 16 L Y+0 Le pôle n’est pas le centre du cercle de contour! HEIDENHAIN iTNC 530...

  • Page 244: Trajectoire Hélicoïdale (Hélice)

    Trajectoire hélicoïdale (hélice) Une trajectoire hélicoïdale est la superposition d'une trajectoire circulaire et d'un déplacement linéaire qui lui est perpendiculaire. Vous programmez la trajectoire circulaire dans un plan principal. Vous ne pouvez programmer les contournages pour la trajectoire hélicoïdale qu’en coordonnées polaires. Application Filetage intérieur et extérieur de grands diamètres Rainures de graissage...
  • Page 245 Introduire la correction de rayon en fonction du tableau Exemple de séquences CN: filetage M6 x 1 mm avec 5 rotations 12 CC X+40 Y+25 13 L Z+0 F100 M3 14 LP PR+3 PA+270 RL F50 15 CP IPA-1800 IZ+5 DR- HEIDENHAIN iTNC 530...

  • Page 246: Exemple: Déplacement Linéaire En Polaire

    Exemple: déplacement linéaire en polaire 0 BEGIN PGM LINAIRPO MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 1 Z S4000 Appel de l'outil 4 CC X+50 Y+50 Définir le point d'origine des coordonnées polaires 5 L Z+250 R0 FMAX Dégager l'outil...

  • Page 247: Exemple: Hélice

    Usiner l'hélice 9 CP IPA+3240 IZ+13.5 DR+ F200 10 DEP CT CCA180 R+2 Quitter le contour sur un cercle avec raccordement tangentiel 11 L Z+250 R0 FMAX M2 Dégager l'outil, fin du programme 12 END PGM HELICE MM HEIDENHAIN iTNC 530...

  • Page 248: Contournages - Programmation Flexible De Contours Fk

    6.6 Contournages – Programmation flexible de contours FK Principes de base Les plans de pièces dont la cotation n’est pas orientée CN contiennent souvent des données non exploitables avec les touches de dialogue grises. Par exemple: des coordonnées connues peuvent être situées sur l’élément de contour ou à...
  • Page 249 Créer des programmes FK pour la TNC 4xx: Pour qu'une TNC 4xx puisse importer des programmes FK créés sur une iTNC 530, il convient de définir l'ordre chronologique des différents éléments FK à l'intérieur d'une séquence de la manière dont ils sont classés sur la barre de softkeys.

  • Page 250: Graphique De Programmation Fk

    Graphique de programmation FK Pour pouvoir utiliser le graphique avec la programmation FK, sélectionnez le partage d'écran PGM + GRAPHISME (voir „Mémorisation/Edition de programme” à la page 87) Lorsque les indications de coordonnées sont incomplètes, le contour d’une pièce n’est parfois pas défini clairement. Dans ce cas, la TNC affiche à...
  • Page 251 CALL sont affichées par la TNC dans une autre couleur. Afficher les numéros de séquence dans la fenêtre graphique Pour afficher les numéros de séquence dans la fenêtre graphique: Régler la softkey AFFICHER OMETTRE NO SÉQU. sur AFFICHER (barre de softkeys 3) HEIDENHAIN iTNC 530...

  • Page 252: Convertir Les Programmes Fk En Programmes Conversationnels Texte Clair

    Convertir les programmes FK en programmes conversationnels Texte clair Pour convertir des programmes FK en programmes conversationnels Texte clair, la TNC propose deux solutions: Convertir le programme de manière à ce que la structure du programme (répétitions de parties de programme et appels de sous- programmes) soit conservée.

  • Page 253: Ouvrir Le Dialogue Fk

    à la forme du contour. Elément FK Softkey Droite avec raccordement tangentiel Droite sans raccordement tangentiel Arc de cercle avec raccordement tangentiel Arc de cercle sans raccordement tangentiel Pôle pour programmation FK HEIDENHAIN iTNC 530...

  • Page 254: Pôle Pour Programmation Fk

    Pôle pour programmation FK Afficher les softkeys de programmation flexible de contour: appuyer sur la touche FK Ouvrir le dialogue de définition du pôle: appuyer sur la softkey FPOL. La TNC affiche les softkeys des axes du plan d'usinage actif Avec ces softkeys, introduire les coordonnées du pôle Le pôle reste actif pour la programmation FK jusqu'à...

  • Page 255: Trajectoires Circulaires Fk

    Coordonnées du point final Données connues Softkeys Coordonnées cartésiennes X et Y Coordonnées polaires se référant à FPOL Exemple de séquences CN 7 FPOL X+20 Y+30 8 FL IX+10 Y+20 RR F100 9 FCT PR+15 IPA+30 DR+ R15 HEIDENHAIN iTNC 530...
  • Page 256 Direction et longueur des éléments du contour Données connues Softkeys Longueur de la droite Pente de la droite Longueur de corde LEN de l'arc de cercle Pente en entrée AN de la tangente Angle au centre de l'arc de cercle Exemple de séquences CN 27 FLT X+25 LEN 12.5 AN+35 RL F200 28 FC DR+ R6 LEN 10 AN-45...
  • Page 257 Centre en coordonnées polaires Sens de rotation de la trajectoire circulaire Rayon de la trajectoire circulaire Exemple de séquences CN 10 FC CCX+20 CCY+15 DR+ R15 11 FPOL X+20 Y+15 12 FL AN+40 13 FC DR+ R15 CCPR+35 CCPA+40 HEIDENHAIN iTNC 530...
  • Page 258 Contours fermés A l'aide de la softkey CLSD, vous marquez le début et la fin d'un contour fermé. Ceci permet de réduire le nombre de solutions possibles pour le dernier élément du contour. Introduisez CLSD en complément d'une autre donnée de contour dans la première et la dernière séquence d'un bloc FK.

  • Page 259: Points Auxiliaires

    Distance entre point auxiliaire et droite Coordonnée X et Y d'un point auxiliaire en dehors d'une trajectoire circulaire Distance entre point auxiliaire et trajectoire circulaire Exemple de séquences CN 13 FC DR- R10 P1X+42.929 P1Y+60.071 14 FLT AN-70 PDX+50 PDY+53 D10 HEIDENHAIN iTNC 530...

  • Page 260: Rapports Relatifs

    Rapports relatifs Les rapports relatifs sont des données qui se réfèrent à un autre élément de contour. Les softkeys et mots de programme destinés aux rapports Relatifs commencent par un „R“. La figure de droite montre les données que vous devez programmer comme rapports relatifs. Introduire toujours en incrémentales les coordonnées avec rapport relatif.
  • Page 261 à la séquence N Exemple de séquences CN 12 FL X+10 Y+10 RL 13 FL ... 14 FL X+18 Y+35 15 FL ... 16 FL ... 17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14 HEIDENHAIN iTNC 530...

  • Page 262: Exemple: Programmation Fk

    Exemple: programmation FK 1 0 BEGIN PGM FK1 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 1 Z S500 Appel de l'outil 4 L Z+250 R0 FMAX Dégager l'outil Prépositionner l’outil 5 L X-20 Y+30 R0 FMAX...
  • Page 263 Appel de l'outil Dégager l'outil 4 L Z+250 R0 FMAX Prépositionner l’outil 5 L X+30 Y+30 R0 FMAX Prépositionner l’axe d’outil 6 L Z+5 R0 FMAX M3 Aller à la profondeur d’usinage 7 L Z-5 R0 F100 HEIDENHAIN iTNC 530...
  • Page 264 8 APPR LCT X+0 Y+30 R5 RR F350 Aborder le contour sur un cercle avec raccordement tangentiel 9 FPOL X+30 Y+30 Bloc FK: 10 FC DR- R30 CCX+30 CCY+30 Pour chaque élément du contour, programmer les données connues 11 FL AN+60 PDX+30 PDY+30 D10 12 FSELECT 3 13 FC DR- R20 CCPR+55 CCPA+60 14 FSELECT 2...
  • Page 265 2 BLK FORM 0.2 X+120 Y+70 Z+0 3 TOOL CALL 1 Z S4500 Appel de l'outil 4 L Z+250 R0 FMAX Dégager l'outil Prépositionner l’outil 5 L X-70 Y+0 R0 FMAX Aller à la profondeur d’usinage 6 L Z-5 R0 F1000 M3 HEIDENHAIN iTNC 530...
  • Page 266 7 APPR CT X-40 Y+0 CCA90 R+5 RL F250 Aborder le contour sur un cercle avec raccordement tangentiel 8 FC DR- R40 CCX+0 CCY+0 Bloc FK: 9 FLT Pour chaque élément du contour, programmer les données connues 10 FCT DR- R10 CCX+0 CCY+50 11 FLT 12 FCT DR+ R6 CCX+0 CCY+0 13 FCT DR+ R24...

  • Page 267: Programmation: Importation De Données D'un Fichier Dxf

    Programmation: importation de données d'un fichier DXF...

  • Page 268: Exploitation De Fichiers Dxf (Option De Logiciel)

    7.1 Exploitation de fichiers DXF (option de logiciel) Application Vous pouvez ouvrir directement sur la TNC des fichiers DXF créés sur un système CAO pour en extraire des contours ou des positions d'usinage et enregistrer ceux-ci sous forme de programmes conversationnels ou de fichiers de points.

  • Page 269: Ouvrir Un Fichier Dxf

    ENT: la TNC lance le convertisseur DXF et affiche à l'écran le contenu du fichier DXF. La TNC affiche dans la fenêtre de gauche ce qu'on appelle aussi les layers (calques) et dans la fenêtre de droite, le dessin HEIDENHAIN iTNC 530...

  • Page 270: Configurations Par Défaut

    Configurations par défaut La troisième barre de softkeys offre diverses possibilités de configuration: Configuration Softkey COULEUR NORMAL/INVERS: commutation des couleurs MODE 3D/MODE 2D: commutation entre les modes 2D et 3D UNITÉ DE MESURE MM/INCH: configurer l'unité de mesure du fichier DXF. La TNC délivre également le programme de contour avec cette unité...
  • Page 271 Si vous souhaitez générer des programmes pour d'anciennes commandes TNC, vous devez limiter la résolution à 3 décimales après la virgule. Vous devez supprimer également les commentaires écrits dans le programme de contour par le convertisseur DXF. HEIDENHAIN iTNC 530...

  • Page 272: Configurer La Couche

    Configurer la couche Les fichiers DXF possèdent généralement plusieurs couches (layers) grâce auxquelles le constructeur peut organiser son dessin. Grâce à cette technique des couches (layers), le constructeur regroupe des éléments de différente nature, par exemple le contour réel de la pièce, les cotes, les lignes auxiliaires et de structure, les hachures et textes.

  • Page 273: Définir Le Point D'origine

    TNC ou une souris connectée au port USB. Vous pouvez toujours modifier le point d'origine lorsque le contour est déjà sélectionné. La TNC ne calcule les données réelles du contour seulement si vous mémorisez le contour sélectionné dans un programme de contour. HEIDENHAIN iTNC 530...
  • Page 274 Sélectionner le point d'origine sur un seul élément Sélectionner le mode pour définir le point d'origine Avec la touche gauche de la souris, cliquez sur l'élément sur lequel vous voulez définir le point d'origine: la TNC affiche avec des étoiles les points d'origine possibles situés sur l'élément sélectionné...

  • Page 275: Sélectionner Et Enregistrer Le Contour

    ID à deux niveaux dans la fenêtre de gauche. Le premier numéro correspond au numéro courant de l'élément de contour et le second numéro, au numéro d'élément de la polyligne correspondante issu du fichier DXF. HEIDENHAIN iTNC 530...
  • Page 276 Enregistrer les éléments de contour marqués dans un fichier conversationnel Texte clair: la TNC affiche une fenêtre auxiliaire où vous pouvez introduire un nom de fichier au choix. Par défaut: nom du fichier DXF. Si le nom du fichier DXF contient des trémas ou espaces, la TNC remplace ces caractères par un tiret Valider la saisie: la TNC enregistre le programme de contour dans le même répertoire que celui où...
  • Page 277 Point final des droites et, en plus, point de départ des droites en grisé Cercle, arc de cercle Centre du cercle, point final du cercle et sens de rotation. Avec en plus, en grisé, le point de départ et le rayon du cercle HEIDENHAIN iTNC 530...

  • Page 278: Sélectionner/Enregistrer Les Positions D'usinage

    Sélectionner/enregistrer les positions d'usinage Pour sélectionner des positions d'usinage, vous devez utiliser le pavé tactile du clavier de la TNC ou bien une souris raccordée au port USB. Si les positions à sélectionner sont très rapprochées les unes des autres, utiliser la fonction zoom. Si nécessaire, définir la configuration par défaut de manière à...
  • Page 279 DXF Pour sélectionner d'autres positions d'usinage et les enregistrer dans un autre fichier: appuyer sur la softkey ANNULER ÉLÉMENTS SÉLECTION et effectuer la sélection tel que décrit précédemment HEIDENHAIN iTNC 530...
  • Page 280 Sélection rapide des positions de perçage en tirant sur un cadre de sélection avec la souris Sélectionner le mode de sélection de la position d'usinage: la TNC masque les couches affichées dans la fenêtre de gauche et active la fenêtre de droite permettant de sélectionner la position Appuyer sur la touche Maj du clavier et avec la touche gauche de la souris, tirer sur un cadre de sélection...
  • Page 281 DXF Pour sélectionner d'autres positions d'usinage et les enregistrer dans un autre fichier: appuyer sur la softkey ANNULER ÉLÉMENTS SÉLECTION et effectuer la sélection tel que décrit précédemment HEIDENHAIN iTNC 530...
  • Page 282 Configuration du filtre Lorsque vous avez sélectionné les positions de perçage avec la sélection rapide, la TNC affiche une fenêtre auxiliaire qui affiche à gauche le diamètre du trou le plus petit et à droite le diamètre du trou le plus grand qui ont été trouvés. Avec les boutons situés en dessous de l'affichage du diamètre, vous pouvez régler à...
  • Page 283 Vous pouvez annuler les quatre dernières actions que vous avez opérées dans le mode de sélection des positions d'usinage. La dernière barre de softkeys propose à cet effet les softkeys suivantes: Fonction Softkey Annuler la dernière action Répéter la dernière action HEIDENHAIN iTNC 530...

  • Page 284: Fonction Zoom

    Fonction zoom La TNC propose sa puissante fonction zoom destinée à afficher facilement les détails très petits lors de la sélection des contours ou des points: Fonction Softkey Agrandir la pièce. La TNC agrandit toujours la pièce en partant du centre de la projection actuelle.

  • Page 285: Prise En Compte De Données De Programmes En Texte Clair

    La définition du point d'origine et la sélection des contours sont des opérations identiques à celles exécutées lors du transfert des données à partir d'un fichier DXF: voir „Définir le point d'origine”, page 273 voir „Sélectionner et enregistrer le contour”, page 275 HEIDENHAIN iTNC 530...
  • Page 286 Programmation: importation de données d'un fichier DXF...

  • Page 287: Programmation: Sous-Programmes Et Répétitions De Parties De Programme

    Programmation: sous- programmes et répétitions de parties de programme HEIDENHAIN iTNC 530...

  • Page 288: Identifier Les Sous-Programmes Et Répétitions De Parties De Programme

    8.1 Identifier les sous-programmes et répétitions de parties de programme Vous pouvez exécuter plusieurs fois des phases d’usinage déjà programmées en utilisant les sous-programmes et répétitions de parties de programmes. Label Les sous-programmes et répétitions de parties de programme sont identifiés au début par l'étiquette LBL, abréviation de LABEL (de l'angl.

  • Page 289: 8.2 Sous-Programmes

    Introduire le numéro du sous-programme. Si vous souhaitez utiliser des noms de LABEL: appuyez sur la softkey LBL NAME pour choisir l'introduction de texte Programmer la fin: appuyer sur la touche LBL SET et introduire le numéro de label „0“ HEIDENHAIN iTNC 530...

  • Page 290: Appeler Un Sous-Programme

    Appeler un sous-programme Appeler le sous-programme: appuyer sur LBL CALL Appel sous-pgm/répétition: introduire le numéro de label pour le sous-programme. Si vous souhaitez utiliser des noms de LABEL: appuyez sur la softkey LBL NAME pour choisir l'introduction de texte Si vous souhaitez introduire le numéro d'un paramètre String comme adresse cible: appuyez sur la softkey QS, la TNC saute alors au numéro de label défini dans le...

  • Page 291: Répétitions De Parties De Programme

    String comme adresse cible: appuyez sur la softkey QS, la TNC saute alors au numéro de label défini dans le paramètre String défini. Répétition REP: introduire le nombre de répétitions, valider avec la touche ENT HEIDENHAIN iTNC 530...

  • Page 292: Programme Au Choix Utilisé Comme Sous-Programme

    8.4 Programme au choix utilisé comme sous-programme Mode opératoire Si vous souhaitez programmer de appels de programme variables en liaison avec des paramètres String, utilisez la fonction SEL PGM (voir „Définir l'appel de programme” à la page 452) 1 La TNC exécute le programme d'usinage jusqu'à ce que vous appeliez un autre programme avec CALL PGM 2 La TNC exécute ensuite le programme appelé...

  • Page 293: Programme Quelconque Utilisé Comme Sous-Programme

    Les conversions de coordonnées que vous définissez dans le programme appelé et que vous annulez de manière non ciblée restent par principe actives pour le programme appelant. La configuration du paramètre- machine MP7300 n'a aucune influence en la matière. HEIDENHAIN iTNC 530...

  • Page 294: 8.5 Imbrications

    8.5 Imbrications Types d'imbrications Sous-programmes dans sous-programme Répétitions de parties de programme dans répétition de parties de programme Répétition de sous-programmes Répétitions de parties de programme dans un sous-programme Niveaux d'imbrication Le niveau d’imbrication définit le nombre de fois ou les parties de programme ou les sous-programmes peuvent contenir d’autres sous- programmes ou répétitions de parties de programme.

  • Page 295: Sous-Programme Dans Sous-Programme

    4 Le sous-programme 1 est exécuté de la séquence 40 à la séquence 45. Fin du sous-programme 1 et retour au programme principal SPGMS 5 Le programme principal SPGMS est exécuté de la séquence 18 à la séquence 35. Retour à la séquence 1 et fin du programme HEIDENHAIN iTNC 530...

  • Page 296: Renouveler Des Répétitions De Parties De Programme

    Renouveler des répétitions de parties de programme Exemple de séquences CN 0 BEGIN PGM REPS MM 15 LBL 1 Début de la répétition de partie de programme 1 20 LBL 2 Début de la répétition de partie de programme 2 27 CALL LBL 2 REP 2 Partie de programme entre cette séquence et LBL 2 (séquence 20) répétée 2 fois...

  • Page 297: Répéter Un Sous-Programme

    3 La partie de programme située entre la séquence 12 et la séquence 10 est répétée 2 fois: Le sous-programme 2 est répété 2 fois 4 Le programme principal SPGREP est exécuté de la séquence 13 à la séquence 19 ; fin du programme HEIDENHAIN iTNC 530...

  • Page 298: 8.6 Exemples De Programmation

    8.6 Exemples de programmation Exemple: fraisage d’un contour en plusieurs passes Déroulement du programme Pré-positionner l'outil sur l’arête supérieure de la pièce Introduire la passe en valeur incrémentale Fraisage de contour Répéter la passe et le fraisage du contour 0 BEGIN PGM PGMREP MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 1 Z S500...
  • Page 299 18 L X-20 Y+0 R0 FMAX Dégager l'outil 19 CALL LBL 1 REP 4 Retour au LBL 1; au total quatre fois Dégager l'outil, fin du programme 20 L Z+250 R0 FMAX M2 21 END PGM PGMREP MM HEIDENHAIN iTNC 530...

  • Page 300: Exemple: Groupe De Trous

    Exemple: groupe de trous Déroulement du programme Aborder les groupes de trous dans le programme principal Appeler le groupe de trous (sous-programme 1) Ne programmer le groupe de trous qu'une seule fois dans le sous-programme 1 0 BEGIN PGM SP1 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 2 BLK FORM 0.2 X+100 Y+100 Z+0 Appel de l'outil...
  • Page 301 16 L IY+20 R0 FMAX M99 Aborder le 3ème trou, appeler le cycle 17 L IX-20 R0 FMAX M99 Aborder le 4ème trou, appeler le cycle 18 LBL 0 Fin du sous-programme 1 19 END PGM SP1 MM HEIDENHAIN iTNC 530...

  • Page 302: Exemple: Groupe Trous Avec Plusieurs Outils

    Exemple: groupe trous avec plusieurs outils Déroulement du programme Programmer les cycles d’usinage dans le programme principal Appeler le groupe de trous (sous- programme 1) Aller au groupe de trous dans le sous- programme 1, appeler le groupe de trous (sous-programme 2) Ne programmer le groupe de trous qu'une seule fois dans le sous-programme 2...
  • Page 303 28 L IY+20 R0 FMAX M99 Aborder le 3ème trou, appeler le cycle 29 L IX-20 R0 FMAX M99 Aborder le 4ème trou, appeler le cycle 30 LBL 0 Fin du sous-programme 2 31 END PGM SP2 MM HEIDENHAIN iTNC 530...
  • Page 304 Programmation: sous-programmes et répétitions de parties de programme...

  • Page 305: Programmation: Paramètres Q

    Programmation: Paramètres Q...

  • Page 306: Principe Et Vue D'ensemble Des Fonctions

    9.1 Principe et vue d’ensemble des fonctions Grâce aux paramètres, vous pouvez définir toute une famille de pièces dans un même programme d'usinage. A la place des valeurs numériques, vous introduisez des variables: les paramètres Q. Exemples d’utilisation des paramètres Q: Valeurs de coordonnées Avances Vitesses de rotation...
  • Page 307 TNC. Les paramètres QS ont des plages identiques à celles des paramètres Q (voir tableau ci-dessus). Attention: concernant les paramètres QS, la plage QS100 à QS199 est également réservée aux textes internes. HEIDENHAIN iTNC 530...

  • Page 308: Remarques Concernant La Programmation

    Remarques concernant la programmation Les paramètres Q et valeurs numériques peuvent être mélangés dans un programme. Vous pouvez affecter aux paramètres Q des valeurs numériques comprises entre -999 999 999 et +999 999 999; au total, 10 caractères (y compris le signe) sont autorisés. La virgule décimale est à positionner à...

  • Page 309: Appeler Les Fonctions Des Paramètres Q

    L du clavier ASCII. Pour définir ou affecter des valeurs aux paramètres rémanents QR, appuyer tout d'abord sur la touche Q d'une boîte de dialogue et ensuite sur la touche R du clavier ASCII. HEIDENHAIN iTNC 530...

  • Page 310: Familles De Pièces - Paramètres Q À La Place De Valeurs Numériques

    9.2 Familles de pièces – Paramètres Q à la place de valeurs numériques Application A l'aide de la fonction paramètres Q FN 0: AFFECTATION, vous pouvez affecter aux paramètres Q des valeurs numériques. Dans le programme d'usinage, vous introduisez un paramètre Q à la place d'une valeur numérique.

  • Page 311: Décrire Les Contours Avec Les Fonctions Mathématiques

    A droite du signe „=“, vous pouvez introduire: deux nombres deux paramètres Q un nombre et un paramètre Q A l’intérieur des équations, vous pouvez donner le signe de votre choix aux paramètres Q et valeurs numériques. HEIDENHAIN iTNC 530...

  • Page 312: Programmation Des Calculs De Base

    Programmation des calculs de base Exemple : Séquences de programme dans la TNC Exemple: 16 FN 0: Q5 = +10 Choisir les fonctions des paramètres Q: appuyer sur 17 FN 3: Q12 = +Q5 * +7 la touche Q Sélectionner les fonctions mathématiques de base: appuyer sur la softkey ARITHM.

  • Page 313: 9.4 Fonctions Trigonométriques

    α = arctan (a / b) = arctan (sin α / cos α) Exemple: a = 25 mm b = 50 mm α = arctan (a / b) = arctan 0.5 = 26.57° De plus: a² + b² = c² (avec a² = a x a) (a² + b²) HEIDENHAIN iTNC 530...

  • Page 314: Programmer Les Fonctions Trigonométriques

    Programmer les fonctions trigonométriques Les fonctions trigonométriques s'affichent avec la softkey TRIGO- NOMETRIE. La TNC affiche les softkeys du tableau ci-dessous. Programmation: comparer avec „Exemple de programmation pour les calculs de base“ Fonction Softkey FN 6: SINUS Ex. FN 6: Q20 = SIN-Q5 Définir le sinus d'un angle en degrés (°) et l'affecter FN 7: COSINUS Ex.

  • Page 315: 9.5 Calculs D'un Cercle

    (Y pour axe de broche Z) dans le paramètre Q21 et le rayon du cercle dans le paramètre Q22. Notez que FN 23 et FN 24, outre le paramètre pour résultat, remplacent aussi automatiquement les deux paramètres suivants. HEIDENHAIN iTNC 530...

  • Page 316: Sauts Conditionnels Avec Paramètres Q

    9.6 Sauts conditionnels avec paramètres Q Application Avec les sauts conditionnels, la TNC compare un paramètre Q à un autre paramètre Q ou à une autre valeur numérique. Si la condition est remplie, la TNC poursuit le programme d'usinage en sautant au label programmé...

  • Page 317: Programmer Les Sauts Conditionnels

    2ème valeur ou au 2ème paramètre, saut au label indiqué Abréviations et expressions utilisées (angl.): (angl. equal): égal à (angl. not equal): différent de (angl. greater than): supérieur à (angl. less than): inférieur à GOTO (angl. go to): aller à HEIDENHAIN iTNC 530...

  • Page 318: Contrôler Et Modifier Les Paramètres Q

    9.7 Contrôler et modifier les paramètres Q Procédure Vous pouvez contrôler et également modifier les paramètres Q pendant la création, le test ou l'exécution du programme en modes de fonctionnement Mémorisation/édition de programme, Test de programme, Exécution de programme pas à pas ou Exécution de programme en continu.

  • Page 319: 9.8 Fonctions Spéciales

    Initialisation du point d'origine en cours d'exécution du programme FN 26:TABOPEN Page 470 Ouvrir un tableau à définir librement FN 27:TABWRITE Page 471 Ecrire dans un tableau à définir librement FN 28:TABREAD Page 472 Importer d'un tableau à définir librement HEIDENHAIN iTNC 530...

  • Page 320: Fn 14: Error: Emission De Messages D'erreur

    La fonction FN 14: ERROR permet de programmer l'émission de messages d'erreur définis par le constructeur de la machine ou par HEIDENHAIN: lorsque la TNC rencontre une séquence avec FN 14 pendant l'exécution ou le test du programme, elle s'interrompt et délivre alors un message d'erreur.
  • Page 321 Q245 doit être différent de Q246 1039 Introduire plage angul. < 360° 1040 Q223 doit être supérieur à Q222 1041 Q214: 0 non autorisé 1042 Sens du déplacement non défini 1043 Aucun tableau points zéro actif 1044 Erreur position: centre 1er axe HEIDENHAIN iTNC 530...
  • Page 322 Code d'erreur Texte 1045 Erreur position: centre 2ème axe 1046 Diamètre du trou trop petit 1047 Diamètre du trou trop grand 1048 Diamètre du tenon trop petit 1049 Diamètre du tenon trop grand 1050 Poche trop petite: réusiner 1.A. 1051 Poche trop petite: réusiner 2.A 1052 Poche trop grande: rebut 1.A.
  • Page 323 Option de logiciel inactive 1096 Restauration cinématique impossible 1097 Fonction non autorisée 1098 Dimensions pièce brute contradictoires 1099 Position de mesure non autorisée 1100 Accès à cinématique impossible 1101 Pos. mesure hors domaine course 1102 Compensation Preset impossible HEIDENHAIN iTNC 530...

  • Page 324: Fn 15: Print: Emission De Textes Ou Valeurs De Paramètres Q

    FN 15: PRINT: Emission de textes ou valeurs de paramètres Q Configurer l'interface de données: dans le menu PRINT ou PRINT-TEST, définir le chemin vers lequel la TNC doit mémoriser les textes ou valeurs de paramètres Q. voir „Affectation”, page 648. Avec la fonction FN 15: PRINT, vous pouvez sortir les valeurs des paramètres Q et les messages d'erreur via l'interface de données, par ex.

  • Page 325: Fn 16: F-Print: Émission Formatée De Textes Et Valeurs De Paramètres Q

    9 chiffres au total (y compris point décimal) dont 3 chiffres après la virgule, long, Floating (nombre décimal) Format pour variable de texte Caractère de séparation entre le format d’émission et le paramètre Caractère de fin de séquence, termine une ligne HEIDENHAIN iTNC 530...
  • Page 326 Pour restituer également diverses informations dans le fichier de protocole, vous disposez des fonctions suivantes: Code Fonction CALL_PATH Indique le nom du chemin d'accès du programme CN dans lequel se trouve la fonction FN16. Exemple: "Programme de mesure: %S",CALL_PATH; M_CLOSE Ferme le fichier dans lequel vous écrivez avec FN16.
  • Page 327 TNC mémorise celui-ci dans le répertoire dans lequel se trouve le programme CN contenant la fonction FN 16. Vous pouvez délivrer jusqu'à 32 paramètres Q par ligne dans le fichier de description du format. HEIDENHAIN iTNC 530...
  • Page 328 Afficher les messages dans l'écran Vous pouvez aussi utiliser la fonction FN 16 pour afficher, à partir du programme CN, les messages de votre choix dans une fenêtre auxiliaire de l'écran de la TNC. On peut ainsi afficher très simplement et à...

  • Page 329: Fn 18: Sys-Datum Read: Lecture Des Données-Système

    Distance d'approche cycle d'usinage actif Profondeur perçage/fraisage du cycle d'usinage courant Profondeur de passe du cycle d'usinage courant Avance plongée en profondeur du cycle d’usinage courant Premier côté cycle poche rectangulaire Deuxième côté cycle poche rectangulaire Premier côté cycle rainurage HEIDENHAIN iTNC 530...
  • Page 330 Nom du groupe, Nr. ID. Numéro Indice Signification Deuxième côté cycle rainurage Rayon cycle Poche circulaire Avance fraisage du cycle d'usinage courant Sens de rotation du cycle d'usinage courant Temporisation du cycle d'usinage courant Pas de vis cycle 17, 18 Surépaisseur de finition du cycle d'usinage courant Angle d'évidement du cycle d'usinage courant Données issues du tableau...
  • Page 331 (0=non, 1=oui) Emplacement d'outil, 52 Nr OUT. Nr. d'emplacement P Nr OUT. Numéro du magasin d'outils Informations fichiers, 56 Nombre de lignes dans le tableau d'outils TOOL.T Nombre de lignes dans le tableau de points zéro actif HEIDENHAIN iTNC 530...
  • Page 332 Nom du groupe, Nr. ID. Numéro Indice Signification Nr. paramètre Q Nombre d'axes actifs programmés dans le tableau de à partir duquel points zéro actif l'état des axes est mémorisé. +1: Axe actif, -1: Axe inactif Position programmée Position valide/non valide (valeur différente 0/0) directement derrière TOOL CALL, Axe X Axe Y...
  • Page 333 Fin de course logiciel positif des axes 1 à 9 Position nominale dans système Axe X REF, 240 Axe Y Axe Z Axe A Axe B Axe C Axe U Axe V Axe W Position actuelle dans le Axe X système de coordonnées actif, HEIDENHAIN iTNC 530...
  • Page 334 Nom du groupe, Nr. ID. Numéro Indice Signification Axe Y Axe Z Axe A Axe B Axe C Axe U Axe V Axe W Etat de M128, 280 0: M128 inactive, valeur différente 0: M128 active Avance qui a été programmée avec M128 Etat de M116, 310 0: M116 inactive, valeur différente 0: M116 active 0: M128 inactive, valeur différente 0: M128 active...
  • Page 335 1 à 10 (X à VT) Délivre la val. Max de la superposition de la manivelle de l'axe interrogé 1 à 10 (X à VT) Délivre la val. Eff. de la superposition de la manivelle de l'axe interrogé HEIDENHAIN iTNC 530...
  • Page 336 Nom du groupe, Nr. ID. Numéro Indice Signification Palpeur à commutation TS, 350 Axe du palpeur Rayon effectif bille Longueur effective Rayon bague de réglage Excentrement axe principal Décalage du centre axe secondaire Sens du décalage du centre par rapport à la position 0° Palpeur de table TT Centre axe X (système REF) Centre axe Y (système REF)
  • Page 337 La fonction FN 19: PLC permet de transférer au PLC jusqu'à deux valeurs numériques ou paramètres Q. Résolutions et unités de mesure: 0,1 µm ou 0,0001° Exemple: transférer au PLC la valeur numérique 10 (correspondant à 1µm ou 0,001°) 56 FN 19: PLC=+10/+Q3 HEIDENHAIN iTNC 530...

  • Page 338: Fn 20: Wait For: Synchronisation Cn Et Plc

    FN 20: WAIT FOR: Synchronisation CN et PLC Vous ne devez utiliser cette fonction qu'en accord avec le constructeur de votre machine! Avec la fonction FN 20: WAIT FOR, vous pouvez exécuter une synchronisation entre la CN et le PLC pendant le déroulement du programme.
  • Page 339 PLC initialise à 1 le marqueur 4095 32 FN 20: WAIT FOR M4095==1 Exemple: suspendre le calcul anticipé interne, lire la position actuelle de l'axe X 32 FN 20: WAIT FOR SYNC 33 FN 18: SYSREAD Q1 = ID270 NR1 IDX1 HEIDENHAIN iTNC 530...

  • Page 340: Fn 25: Preset: Initialiser Un Nouveau Point D'origine

    FN 25: PRESET: initialiser un nouveau point d'origine Vous ne pouvez programmer cette fonction que si vous avez préalablement introduit le code 555343, voir „Introduire un code”, page 645. A l'aide de la fonction FN 25: PRESET et en cours d'exécution du programme, vous pouvez initialiser un nouveau point d'origine sur un axe au choix.

  • Page 341: Introduire Directement Une Formule

    Cosinus d'un angle Ex. Q45 = COS 45 Tangente d'un angle Ex. Q46 = TAN 45 Arc-sinus Fonction sinus inverse ; déterminer l'angle issu du rapport entre la perpendiculaire opposée et l'hypoténuse Ex. Q10 = ASIN 0,75 HEIDENHAIN iTNC 530...
  • Page 342 Fonction de liaison Softkey Arc-cosinus Fonction cosinus inverse ; déterminer l'angle issu du rapport entre le côté adjacent et l'hypoténuse p. ex. Q11 = ACOS Q40 Arc-tangente Fonction tangente inverse ; déterminer l'angle issu du rapport entre perpendiculaire opposée et côté adjacent p.

  • Page 343: Règles De Calculs

    1ère étape: élévation au carré de 10 = 100 2ème étape: 3 puissance 3 = 27 2ème étape 2 * 10 = 20 Distributivité Règle pour calculs entre parenthèses a * (b + c) = a * b + a * c HEIDENHAIN iTNC 530...

  • Page 344: Exemple D'introduction

    Exemple d'introduction Calculer un angle avec la fonction arctan, avec la perpendiculaire (Q12) et le côté adjacent (Q13) ; affecter le résultat à Q25: Introduire la formule: appuyer sur la touche Q et sur la softkey FORMULE ou utilisez l'accès rapide: Appuyer sur la touche Q du clavier ASCII NR.

  • Page 345: 9.10 Paramètres String

    Fonctions string dans la fonction Softkey Page FORMULE Convertir un paramètre string en valeur Page 352 numérique Vérifier un paramètre string Page 353 Déterminer la longueur d’un paramètre Page 354 string Comparer l'ordre alphabétique Page 355 HEIDENHAIN iTNC 530...

  • Page 346: Affecter Les Paramètres String

    Si vous utilisez la fonction FORMULE STRING, le résultat d'une opération de calcul est toujours un string. Si vous utilisez la fonction FORMULE, le résultat d'une opération de calcul est toujours une valeur numérique. Affecter les paramètres string Avant d’utiliser des variables string, vous devez d’abord les initialiser. Pour cela, utilisez l’instruction DECLARE STRING.

  • Page 347: Chaîner Des Paramètres String

    END Exemple: QS10 doit contenir tout le texte de QS12, QS13 et QS14 37 QS10 = QS12 || QS13 || QS14 Contenu des paramètres: QS12: Pièce QS13: Infos: QS14: Pièce rebutée QS10: Infos pièce: Pièce rebutée HEIDENHAIN iTNC 530...

  • Page 348: Convertir Une Valeur Numérique En Paramètre String

    Convertir une valeur numérique en paramètre string Avec la fonction TOCHAR, la TNC convertit une valeur numérique en un paramètre string. Vous pouvez de cette manière chaîner des valeurs numériques avec des variables string. Sélectionner les fonctions de paramètres Q Sélectionner la fonction FORMULE STRING Sélectionner la fonction de conversion d’une valeur numérique en paramètre string...

  • Page 349: Copier Une Partie De String À Partir D'un Paramètre String

    à la position 0. Exemple: dans le paramètre string QS10, on désire extraire une partie de string de quatre caractères (LEN4) à partir de la troisième position (BEG2). 37 QS13 = SUBSTR ( SRC_QS10 BEG2 LEN4 ) HEIDENHAIN iTNC 530...

  • Page 350: Copier Les Données-Système Dans Un Paramètre String

    Copier les données-système dans un paramètre string La fonction SYSSTR vous permet de copier les données système dans un paramètre string. Pour l'instant, on ne dispose que de la lecture de l'heure système actuelle: Sélectionner les fonctions de paramètres Q Sélectionner la fonction FORMULE STRING Introduire le numéro du paramètre dans lequel la TNC doit enregistrer la chaîne de caractères copiée, valider...
  • Page 351 08: JJ.MM.AAAA 09: J.MM.AAAA 10: J.MM.AA 11: AAAA-MM-JJ 12: AA-MM--JJ 13: hh:mm:ss 14: h:mm:ss 15: h:mm Exemple: Importer l'heure système en format JJ.MM.AAAA hh:mm:ss et l'enregistrer dans le paramètre QS13. 37 QS13 = SYSSTR ( ID321 NR0) HEIDENHAIN iTNC 530...

  • Page 352: Convertir Un Paramètre String En Valeur Numérique

    Convertir un paramètre string en valeur numérique La fonction TONUMB sert à convertir un paramètre string en une valeur numérique. La valeur à convertir ne doit comporter que des valeurs numériques. Le paramètre QS à convertir ne doit contenir qu’une seule valeur numérique, sinon la TNC délivre un message d’erreur.

  • Page 353: Vérification D'un Paramètre String

    Exemple: rechercher QS10 avec le texte enregistré dans le paramètre QS13. Commencer la recherche à partir de la troisième place 37 Q50 = INSTR ( SRC_QS10 SEA_QS13 BEG2 ) HEIDENHAIN iTNC 530...

  • Page 354: Déterminer La Longueur D'un Paramètre String

    Déterminer la longueur d’un paramètre string La fonction STRLEN calcule la longueur du texte enregistré dans un paramètre string sélectionnable. Sélectionner les fonctions de paramètres Q Sélectionner la fonction FORMULE Introduire le numéro du paramètre Q dans lequel la TNC doit enregistrer la longueur de string calculée, valider avec la touche ENT Commuter la barre de softkeys Sélectionner la fonction de calcul de la longueur de...

  • Page 355: Comparer La Suite Alphabétique

    QS -1: dans l’ordre alphabétique, le premier paramètre QS est situé après le second paramètre QS Exemple: comparer la suite alphabétique de QS12 et QS14 37 Q52 = STRCOMP ( SRC_QS12 SEA_QS14 ) HEIDENHAIN iTNC 530...

  • Page 356: 9.11 Paramètres Q Réservés

    9.11 Paramètres Q réservés La TNC affecte des valeurs aux paramètres Q100 à Q199. Aux paramètres Q sont affectés: Valeurs issues du PLC Informations concernant l'outil et la broche Informations sur l'état de fonctionnement Résultats de mesures issus des cycles palpeurs, etc. Vous ne devez pas utiliser comme paramètres de calcul dans les programmes CN les paramètres Q réservés (paramètres QS) compris entre Q100 et Q199 (QS100 et...

  • Page 357: Axe D'outil: Q109

    Arrosage: Q111 Fonction M Val. paramètre M8: MARCHE arrosage Q111 = 1 M9: ARRET arrosage Q111 = 0 Facteur de recouvrement: Q112 La TNC affecte au paramètre Q112 le facteur de recouvrement pour le fraisage de poche (PM7430). HEIDENHAIN iTNC 530...

  • Page 358: Unité De Mesure Dans Le Programme: Q113

    Unité de mesure dans le programme: Q113 Pour les imbrications avec PGM CALL, la valeur du paramètre Q113 dépend de l’unité de mesure utilisée dans le programme qui appelle en premier d’autres programmes. Unité de mesure dans progr. principal Val. paramètre Système métrique (mm) Q113 = 0 Système en pouces (inch)

  • Page 359: Ecart Entre Valeur Nominale Et Valeur Effective Lors De L'étalonnage D'outil Automatique Avec Le Tt 130

    Val. paramètre Longueur d'outil Q115 Rayon d'outil Q116 Inclinaison du plan d'usinage avec angles de la pièce: coordonnées des axes rotatifs calculées par la TNC Coordonnées Val. paramètre Axe A Q120 Axe B Q121 Axe C Q122 HEIDENHAIN iTNC 530...

  • Page 360: Résultats De La Mesure Avec Cycles Palpeurs (Voir Également Manuel D'utilisation Des Cycles Palpeurs)

    Résultats de la mesure avec cycles palpeurs (voir également Manuel d'utilisation des cycles palpeurs) Valeurs effectives mesurées Val. paramètre Pente d'une droite Q150 Centre dans l'axe principal Q151 Centre dans l'axe secondaire Q152 Diamètre Q153 Longueur poche Q154 Largeur poche Q155 Longueur de l'axe sélectionné...
  • Page 361 Q197 Numéro du dernier cycle de mesure activé Q198 Etat étalonnage d'outil avec TT Val. paramètre Outil dans la tolérance Q199 = 0,0 Outil usé (LTOL/RTOL dépassée) Q199 = 1,0 Outil cassé (LBREAK/RBREAK dépassée) Q199 = 2,0 HEIDENHAIN iTNC 530...

  • Page 362: 9.12 Exemples De Programmation

    9.12 Exemples de programmation Exemple: Ellipse Déroulement du programme Le contour de l'ellipse est constitué de nombreux petits segments de droite (à définir avec Q7). Plus le nombre d'incréments est important, plus le contour sera lisse. Définissez le sens du fraisage avec l'angle initial et l'angle final dans le plan: Sens d'usinage horaire: Angle initial >...
  • Page 363 Annuler le décalage du point zéro 43 CYCL DEF 7.1 X+0 44 CYCL DEF 7.2 Y+0 45 L Z+Q12 R0 FMAX Aller à la distance d’approche 46 LBL 0 Fin du sous-programme 47 END PGM ELLIPSE MM HEIDENHAIN iTNC 530...

  • Page 364: Exemple: Cylindre Concave Avec Fraise À Bout Hémisphérique

    Exemple: cylindre concave avec fraise à bout hémisphérique Déroulement du programme Le programme est valable avec une fraise à bout hémisphérique, la longueur d'outil se réfère au centre de l'outil Le contour du cylindre est constitué de nombreux petits segments de droite (à définir avec Q13).
  • Page 365 49 CYCL DEF 7.0 POINT ZÉRO Annuler le décalage du point zéro 50 CYCL DEF 7.1 X+0 51 CYCL DEF 7.2 Y+0 52 CYCL DEF 7.3 Z+0 Fin du sous-programme 53 LBL 0 54 END PGM CYLIN HEIDENHAIN iTNC 530...

  • Page 366: Exemple: Sphère Convexe Avec Fraise Deux Tailles

    Exemple: sphère convexe avec fraise deux tailles Déroulement du programme Ce programme n'est valable qu’avec fraise deux tailles Le contour de la sphère est constitué de nombreux petits segments de droite (à définir avec Q14, plan Z/X). Plus l'incrément angulaire est petit et plus le contour sera lisse Définissez le nombre de passes sur le contour avec l'incrément angulaire dans le plan (avec...
  • Page 367 35 CC X+0 Y+0 36 LP PR+Q26 PA+Q8 R0 FQ12 Prépositionnement dans le plan 37 CC Z+0 X+Q108 Initialiser le pôle dans le plan Z/X, avec décalage du rayon d’outil 38 L Y+0 Z+0 FQ12 Se déplacer à la profondeur HEIDENHAIN iTNC 530...
  • Page 368 39 LBL 2 40 LP PR+Q6 PA+Q24 FQ12 Aborder l'„arc” vers le haut 41 Q24 = +Q24 - +Q14 Actualiser l’angle dans l'espace 42 FN 11: IF +Q24 GT +Q5 GOTO LBL 2 Question: arc terminé ?. Si non, saut au LBL 2 43 LP PR+Q6 PA+Q5 Aborder l'angle final dans l’espace 44 L Z+Q23 R0 F1000...

  • Page 369: Programmation: Fonctions Auxiliaires

    Programmation: fonctions auxiliaires...

  • Page 370: Introduire Les Fonctions Auxiliaires M Et Stop

    10.1 Introduire les fonctions auxiliaires M et STOP Principes de base Les fonctions auxiliaires de la TNC – appelées également fonctions M – commandent: le déroulement du programme, p. ex. en interrompant son exécution des fonctions de la machine, p. ex., l’activation et la désactivation de la rotation broche et de l’arrosage le comportement de l'outil en contournage Le constructeur de la machine peut valider des fonctions...
  • Page 371 Vous pouvez programmer une fonction auxiliaire M dans une séquence STOP: Programmer un arrêt: appuyer sur la touche STOP Introduire la fonction auxiliaire M Exemple de séquences CN 87 STOP M6 HEIDENHAIN iTNC 530...

  • Page 372: Fonctions Auxiliaires Pour Contrôler L'exécution Du Programme, La Broche Et L'arrosage

    10.2 Fonctions auxiliaires pour contrôler l'exécution du programme, la broche et l'arrosage Résumé Effet Action dans la séquence à la fin début ARRET programme ARRET broche ARRET arrosage ARRET optionnel ou ARRET broche ou Arrêt arrosage (n'agit pas en test de programme, fonction définie par le constructeur de la machine) ARRET d'exécution du programme...

  • Page 373: Fonctions Auxiliaires En Rapport Avec Les Coordonnées

    été programmée dans le programme CN actif, les coordonnées se réfèrent alors à la position d'outil courante. La TNC affiche les valeurs de coordonnées se référant au point zéro machine. Dans l'affichage d'état, commutez l'affichage des coordonnées sur REF, Voir „Affichages d'état”, page 89. HEIDENHAIN iTNC 530...
  • Page 374 Comportement avec M92 – Point de référence machine Outre le point zéro machine, le constructeur de la machine peut définir une autre position machine (point de référence machine). Pour chaque axe, le constructeur de la machine définit la distance entre le point de référence machine et le point zéro machine (cf.

  • Page 375: Activer Le Dernier Point D'origine Initialisé: M104

    La fonction M130 n'est autorisée que si la fonction Inclinaison du plan d'usinage est active. Effet M130 est non modale dans les séquences linéaires sans correction du rayon d'outil. HEIDENHAIN iTNC 530...

  • Page 376: Fonctions Auxiliaires Agissant Sur Le Contournage

    M112 Compatibilité Pour raisons de compatibilité, la fonction M112 reste disponible. Pour définir la tolérance du fraisage rapide de contour, HEIDENHAIN préconise toutefois l'utilisation du cycle TOLERANCE (cf. Manuel d'utilisation des cycles, cycle 32 TOLERANCE). Programmation: fonctions auxiliaires...

  • Page 377: Ne Pas Tenir Compte Des Points Lors De L'exécution De Séquences Linéaires Sans Correction: M124

    Si vous introduisez M124 dans une séquence de positionnement, la TNC poursuit le dialogue pour cette séquence et réclame l'écart min. entre les points T. Vous pouvez également définir T par paramètre Q, (voir „Principe et vue d’ensemble des fonctions” à la page 306). HEIDENHAIN iTNC 530...

  • Page 378: Usinage De Petits Segments De Contour: M97

    Usinage de petits segments de contour: M97 Comportement standard Dans un angle externe, la TNC insère par défaut un cercle de transition. En présence de très petits éléments, l'outil risquerait alors d'endommager le contour. Dans ce cas là, la TNC interrompt l'exécution du programme et délivre le message d'erreur „Rayon d'outil trop grand“.
  • Page 379 Usiner les petits éléments de contour 13 et 14 15 L IX+100 ... Aborder point 15 du contour 16 L IY+0.5 ... R... F... M97 Usiner les petits éléments de contour 15 et 16 17 L X... Y... Aborder point 17 du contour HEIDENHAIN iTNC 530...

  • Page 380: Usinage Intégral Aux Angles D'une Ouverture: M98

    Usinage intégral aux angles d'une ouverture: Comportement standard Dans les angles internes, la TNC calcule le point d’intersection des trajectoires de la fraise et déplace l’outil à partir de ce point, dans la nouvelle direction. Lorsque le contour est ouvert aux angles, l'usinage est alors incomplet: Comportement avec M98 Avec la fonction auxiliaire M98, la TNC déplace l'outil jusqu'à...

  • Page 381: Facteur D'avance Pour Plongées: M103

    L’avance de plongée est de 20% de l’avance dans le plan. Avance de contournage réelle (mm/min.): 17 L X+20 Y+20 RL F500 M103 F20 18 L Y+50 19 L IZ-2.5 20 L IY+5 IZ-5 21 L IX+50 22 L Z+5 HEIDENHAIN iTNC 530...

  • Page 382: Avance En Millimètres/Tour De Broche: M136

    Avance en millimètres/tour de broche: M136 Comportement standard La TNC déplace l'outil selon l'avance F en mm/min. définie dans le programme. Comportement avec M136 Dans les programmes en pouces, M136 n'est pas autorisée avec la nouvelle avance alternative FU. Avec M136 active, la broche ne doit pas être asservie. Avec M136, la TNC ne déplace pas l'outil en mm/min.

  • Page 383: Vitesse D'avance Dans Les Arcs De Cercle: M109/M110/M111

    A la fin d'un cycle d'usinage ou si celui-ci a été interrompu, l'état initial est rétabli. Effet M109 et M110 sont actives en début de séquence. Pour annuler M109 et M110, introduisez M111. HEIDENHAIN iTNC 530...

  • Page 384: Calcul Anticipé D'un Contour Avec Correction De Rayon (Look Ahead): M120

    Calcul anticipé d'un contour avec correction de rayon (LOOK AHEAD): M120 Comportement standard Si le rayon d'outil est supérieur à un petit élément de contour à usiner avec correction de rayon, la TNC interrompt l'exécution du programme et affiche un message d'erreur. M97 (voir „Usinage de petits segments de contour: M97”...
  • Page 385 DEP LCT ne doit contenir que des coordonnées du plan d’usinage Avant d'utiliser les fonctions ci-après, vous devez annuler M120 et la correction de rayon: Cycle 32 Tolérance Cycle 19 Plan d'usinage Fonction PLANE M114 M128 M138 M144 FUNCTION TCPM WRITE TO KINEMATIC HEIDENHAIN iTNC 530...

  • Page 386: Autoriser Le Positionnement Avec La Manivelle En Cours D'exécution Du Programme: M118

    Autoriser le positionnement avec la manivelle en cours d'exécution du programme: M118 Comportement standard Dans les modes Exécution du programme, la TNC déplace l’outil tel que défini dans le programme d’usinage. Comportement avec M118 A l'aide de M118, vous pouvez effectuer des corrections manuelles avec la manivelle pendant l'exécution du programme.

  • Page 387: Dégagement Du Contour Dans Le Sens De L'axe D'outil: M140

    Avec M140 MB MAX, vous ne pouvez dégager que dans le sens positif. Avant M140, définir systématiquement un appel d'outil avec l'axe d'outil, sinon le sens du déplacement n'est pas défini. HEIDENHAIN iTNC 530...

  • Page 388: Annuler La Surveillance Du Palpeur: M141

    Attention, risque de collision! Lorsque le contrôle anti-collision DCM est actif, la TNC déplace l'outil seulement jusqu'à ce qu'elle détecte éventuellement une collision et continue à exécuter le programme CN à partir de cet endroit, sans message d'erreur. Ceci peut engendrer des déplacements non ainsi programmés! Annuler la surveillance du palpeur: M141 Comportement standard...

  • Page 389: Effacer Les Informations De Programme Modales: M142

    La TNC efface une rotation de base programmée dans le programme La fonction M143 est interdite lors d'une amorce de séquence. Effet M143 n’est active que dans la séquence de programme où elle a été programmée. M143 est active en début de séquence. HEIDENHAIN iTNC 530...

  • Page 390: Dégager Automatiquement L'outil Du Contour Lors D'un Stop Cn: M148

    Dégager automatiquement l'outil du contour lors d'un stop CN: M148 Comportement standard Lors d'un arrêt CN, la TNC stoppe tous les déplacements. L'outil s'immobilise au point d'interruption. Comportement avec M148 La fonction M148 doit être validée par le constructeur de la machine.

  • Page 391: Ne Pas Afficher Le Message De Commutateur De Fin De Course: M150

    CN à partir de cet endroit, sans message d'erreur. Ceci peut engendrer des déplacements non ainsi programmés! Effet M150 n’est active que dans les séquences linéaires et dans la séquence de programme où elle a été programmée. M150 devient active en début de séquence. HEIDENHAIN iTNC 530...

  • Page 392: Fonctions Auxiliaires Pour Machines À Découpe Laser

    10.5 Fonctions auxiliaires pour machines à découpe laser Principe Pour gérer la puissance laser, la TNC délivre des valeurs de tension via la sortie analogique S. Avec les fonctions M200 à M204, vous pouvez exercer une influence sur la puissance laser pendant le déroulement du programme.

  • Page 393: Tension Comme Fonction De La Vitesse: M202

    La TNC émet une tension programmée sous la forme d’une impulsion de durée TIME programmée. Plage d'introduction Tension V: 0 à 9.999 Volt Durée TIME: 0 à 1.999 secondes Effet M204 est active jusqu’à ce qu’une nouvelle tension soit émise avec M200, M201, M202, M203 ou M204. HEIDENHAIN iTNC 530...
  • Page 394 Programmation: fonctions auxiliaires...

  • Page 395: Programmation: Fonctions Spéciales

    Programmation: fonctions spéciales...

  • Page 396: Résumé Des Fonctions Spéciales

    11.1 Résumé des fonctions spéciales La TNC dispose de fonctions spéciales performantes destinées aux applications les plus diverses: Fonction Description Contrôle dynamique anti-collision DCM avec Page 400 gestionnaire des éléments de fixation intégré (option de logiciel) Configurations globales de programme GS Page 421 (option de logiciel) Asservissement adaptatif de l’avance AFC...

  • Page 397: Menu Pré-Définition De Paramètres

    Sélectionner le menu formule de Voir Manuel contour complexe d'utilisation des cycles Définir des motifs d'usinage Voir Manuel réguliers d'utilisation des cycles Sélectionner un fichier de points Voir Manuel avec positions d'usinage d'utilisation des cycles HEIDENHAIN iTNC 530...

  • Page 398: Menu De Définition De Diverses Fonctions Conversationnelles Texte Clair

    Menu des fonctions pour l'usinage de contours et de points Sélectionner le menu des fonctions d'usinage de contours et de points Fonction Softkey Description Sélectionner une définition de Voir Manuel contour d'utilisation des cycles Indiquer le contour à affecter Voir Manuel d'utilisation des cycles Définir une formule complexe de...

  • Page 399: Menu Outils De Programmation

    Sélectionner le menu de transformation/conversion de fichiers Fonction Softkey Description Conversion structurée de Page 252 programme FK vers H Conversion non structurée de Page 252 programme FK vers H Créer un programme inverse Page 443 Filtrer les contours Page 446 HEIDENHAIN iTNC 530...

  • Page 400: Contrôle Dynamique Anti-Collision (Option De Logiciel)

    11.2 Contrôle dynamique anti- collision (option de logiciel) Fonction Le contrôle dynamique anti-collision DCM (de l'anglais: Dynamic Collision Monitoring) doit être mis en œuvre sur la TNC et la machine par le constructeur de la machine. Consultez le manuel de votre machine. Le constructeur de la machine peut définir librement les corps que doit contrôler la TNC dans tous les déplacements de la machine ainsi qu'en mode Test de programme.
  • Page 401 DCM soit par softkey dans le menu Contrôle anti- collision (DCM), soit activer une cinématique sans corps de collision (CMO) Avec les cycles de „taraudage rigide“, le DCM ne fonctionne que si l'on a activé dans MP7160 l'interpolation exacte de l'axe d’outil avec la broche HEIDENHAIN iTNC 530...

  • Page 402: Contrôle Anti-Collision En Modes De Fonctionnement Manuels

    Contrôle anti-collision en modes de fonctionnement manuels En modes de fonctionnement Manuel ou Manivelle électronique, la TNC stoppe un déplacement lorsque la distance qui sépare deux corps sous contrôle anti-collision est inférieure à 3 à 5 mm. Dans ce cas, la TNC délivre un message d'erreur désignant les corps sous contrôle anti-collision.

  • Page 403: Contrôle Anti-Collision En Mode Automatique

    La TNC contrôle pas à pas les déplacements, délivre une alarme anti- collision dans la séquence susceptible de provoquer une collision et interrompt le déroulement du programme. Il n'y a généralement pas de réduction de l'avance comme en mode Manuel. HEIDENHAIN iTNC 530...

  • Page 404: Représentation Graphique De La Zone Protégée (Fonction Fcl4)

    Représentation graphique de la zone protégée (fonction FCL4) Avec la touche de partage de l'écran, vous pouvez afficher en 3D les corps de collision machine qui sont définis sur votre machine et des éléments de fixation étalonnés (voir „Exécution de programme en continu et Exécution de programme pas à...

  • Page 405: Contrôle Anti-Collision En Mode De Fonctionnement Test De Programme

    Sélectionner le partage d'écran PROGRAMME+CINÉMATIQUE ou KINEMATIC Commuter deux fois la barre de softkeys Mettre le contrôle anti-collision sur ON Commuter deux fois la barre de softkeys dans le sens inverse Lancer le test du programme HEIDENHAIN iTNC 530...
  • Page 406 Par softkey, vous pouvez également choisir entre différentes mode d'affichage: Fonction Softkey Commutation entre le modèle filaire et le modèle volumique Commutation entre la représentation volumique et transparente Affichage/occultation des systèmes de coordonnées générés par des transformations dans la description de cinématique Fonctions pour tourner, pivoter et zoomer Fonction souris:(voir „Représentation graphique de la zone protégée (fonction FCL4)”...

  • Page 407: Contrôle Des Éléments De Fixation (Option Logiciel Dcm)

    Pour pouvoir placer des éléments de fixation, plusieurs étapes sont nécessaires: Créer des modèles d'éléments de fixation Sur son site, HEIDENHAIN présente dans une bibliothèque appropriée de modèles d'éléments de fixation (étaux ou mandrins à mâchoires) (voir „Modèles d'éléments de fixation” à la page 408) créés avec un logiciel pour PC (KinematicsDesign).

  • Page 408: Modèles D'éléments De Fixation

    Paramétrer les éléments de fixation: FixtureWizard L'outil FixtureWizard permet, à partir d'un modèle d'élément de fixation, d'en créer un avec des dimensions exactes. HEIDENHAIN propose des modèles d'éléments de fixation. Le cas échéant, des modèles sont également fournis par le constructeur de votre machine.
  • Page 409 Afficher/masquer les points de contrôles définis dans l'élément de fixation (pas de fonction dans ToolHolderWizard) Afficher/masquer les points de mesure définis dans l'élément de fixation (pas de fonction dans ToolHolderWizard) Rétablir la position initiale de la vue 3D HEIDENHAIN iTNC 530...

  • Page 410: Placer Un Élément De Fixation Sur La Machine

    Placer un élément de fixation sur la machine Avant de placer l'élément de fixation, installer le palpeur! Appeler le gestionnaire d'éléments de fixation Sélectionner l'élément de fixation: la TNC ouvre le menu de sélection des éléments de fixation et affiche dans la fenêtre de gauche tous les éléments disponibles dans le répertoire actif.

  • Page 411: Modifier Un Élément De Fixation

    Modifier l'élément de fixation sélectionné: dans la fenêtre chrono. cycles de mesure, la TNC affiche les paramètres du chrono. cycles de mesure que vous voulez modifier Valider la suppression avec la softkey OUI ou quitter avec la softkey NON HEIDENHAIN iTNC 530...

  • Page 412: Supprimer Un Élément De Fixation

    Supprimer un élément de fixation Attention, risque de collision! Si vous supprimez un élément de fixation, la TNC ne le contrôle plus, même s'il est encore sur la machine! Appeler le gestionnaire d'éléments de fixation Sélectionner l'élément de fixation que vous voulez supprimer avec la souris ou les touches fléchées: la TNC affiche en couleur l'élément de fixation dans la vue de la machine...

  • Page 413: Vérifier La Position De L'élément De Fixation Mesuré

    Avance de mesure: Avance du palpeur en mm/min. pour l'opération de mesure. Plage d’introduction 0 à 3000 Avance de pré-positionnement: Avance de positionnement en mm/min pour aborder les différentes positions à mesurer. Plage d’introduction 0 à 99999,999 HEIDENHAIN iTNC 530...
  • Page 414 Distance d'approche: Distance d'approche jusqu'au point de mesure que la TNC doit respecter lors du prépositionnement. Plage d’introduction 0 à 99999,9999 Tolérance: Ecart max. autorisé entre la position nominale et la position effective pour chaque point de mesure. Plage d'introduction 0 à 99999,999. Si un point mesuré...

  • Page 415: Gérer Les Fixations

    Les fonctions suivantes pour la gestion des matériels de serrage sont disponibles: Fonction Softkey Sauvegarder le dispositif de serrage Charger le dispositif de serrage mémorisé Copier le dispositif de serrage mémorisé Renommer le dispositif de serrage mémorisé Effacer le dispositif de serrage mémorisé HEIDENHAIN iTNC 530...
  • Page 416 Sauvegarder le matériel de serrage Appeler le gestionnaire d'éléments de fixation Avec les touches fléchées, choisir l'élément de fixation que vous souhaitez sauvegarder Choisir la fonction archive: la TNC ouvre une fenêtre et affiche les matériels de serrage mémorisés Sauvegarder l'élément de fixation actif dans une archive (fichier ZIP): la TNC ouvre une fenêtre dans laquelle vous pouvez définir les noms d'archives.
  • Page 417 Procédez de la manière suivante: 13 FIXTURE SELECTION RESET Afficher la barre de softkeys avec les fonctions spéciales Sélectionner groupe DEF. PGMPAR DEFAUT. Commuter la barre des softkeys Sélectionner la fonction de désactivation, valider avec la touche END HEIDENHAIN iTNC 530...

  • Page 418: Gestion Des Porte-Outils (Option Logiciel Dcm)

    Afin de pouvoir activer les porte-outils pour le contrôle anti-collision, plusieurs étapes sont nécessaires: Modéliser le porte-outil Sur son site Web, HEIDENHAIN propose des modèles de porte- outils qui ont été créés avec un logiciel PC (KinematicsDesign). Le constructeur de votre machine peut également modéliser d'autres modèles de porte-outils et les mettre à...

  • Page 419: Paramétrer Les Porte-Outils: Toolholderwizard

    Paramétrer les porte-outils: ToolHolderWizard L'outil FixtureWizard vous permet, à partir d'un modèle de porte-outil, de créer un porte-outil avec des dimensions exactes. HEIDENHAIN propose des modèles. Le cas échéant, des modèles de porte-outils vous sont fournis par le constructeur de votre machine.

  • Page 420: Effacer Porte-Outil

    Effacer porte-outil Attention, risque de collision! Si vous supprimez un porte-outil, la TNC ne le contrôle plus même s'il est toujours en broche! Effacer le nom du porte-outil de la colonne CINEMATIQUE du tableau d'outils TOOL.T. Programmation: fonctions spéciales...

  • Page 421: Configurations Globales De Programme (Option De Logiciel)

    Image miroir superposée Page 428 Rotation superposée Page 429 Blocage des axes Page 429 Définition d'une superposition avec la Page 430 manivelle, également dans le sens de l'axe virtuel Définition d'un facteur d'avance à effet Page 429 global HEIDENHAIN iTNC 530...
  • Page 422 Si vous avez utilisé dans votre programme CN la fonction M91/M92 (déplacement à des positions-machine), vous ne pouvez pas utiliser les configurations globales de programme suivantes: Echange d'axes par des axes qui seront déplacés à des positions fixes de la machine Blocage des axes Vous pouvez utiliser la fonction Look Ahead M120 si vous avez activé...

  • Page 423: Conditions Techniques

    Lecture des données-système” à partir de la page 329). Pour pouvoir utiliser confortablement la fonction de superposition de la manivelle, HEIDENHAIN conseille d'utiliser la manivelle HR 520 (voir „Déplacement avec manivelle électronique” à la page 553). Grâce à la HR 520, on peut sélectionner directement l'axe d'outil virtuel.

  • Page 424: Activer/Désactiver La Fonction

    Activer/désactiver la fonction Les configurations globales de programme restent activées jusqu'à ce que vous les désactiviez manuellement. Notez que le constructeur de votre machine peut mettre à votre disposition des fonctions avec lesquelles vous pouvez, en programmation, activer ou désactiver des configurations globales de programmes. Dans l’affichage de position, la TNC affiche le symbole lorsqu'une configuration globale de...
  • Page 425 Sinon, la TNC active la rotation de base qui est inscrite Rejeter toutes les modifications effectuées depuis le dernier appel du formulaire Désactiver toutes les fonctions actives; les valeurs introduites/de configuration sont conservées Enregistrer toutes les modifications et fermer le formulaire HEIDENHAIN iTNC 530...

  • Page 426: Rotation De Base

    Rotation de base La fonction Rotation de base vous permet de compenser un désaxage de la pièce. Le mode d’action correspond à celui de la fonction de rotation de base que vous pouvez enregistrer en mode Manuel en utilisant les fonctions de palpage. Par conséquent, la TNC synchronise avec le formulaire les valeurs inscrites dans le menu Rotation de base ou dans la colonne ROT du tableau Preset.

  • Page 427: Echange D'axes

    Avec la touche fléchée vers le bas, sélectionnez l'axe avec lequel vous voulez effectuer le changement et validez avec la touche ENT Si vous travaillez avec une souris, vous pouvez sélectionner directement l'axe en cliquant sur le menu déroulant concerné. HEIDENHAIN iTNC 530...

  • Page 428: Image Miroir Superposée

    Image miroir superposée La fonction Image miroir superposée vous permet de réaliser l’image miroir de tous les axes actifs. Les axes réfléchis définis dans le formulaire agissent en plus des valeurs déjà définies dans le programme au moyen du cycle 8 (Image miroir). Attention: après avoir activé...

  • Page 429: Blocage Des Axes

    1 et 1000%. Veiller à ce que la TNC attribue toujours le facteur d'avance à l'avance actuelle que vous auriez pu éventuellement augmenter ou réduire en modifiant le réglage du potentiomètre d'avance. HEIDENHAIN iTNC 530...

  • Page 430: Superposition De La Manivelle

    Superposition de la manivelle La fonction Superposition de la manivelle vous permet de donner la priorité au déplacement à l'aide de la manivelle pendant que la TNC exécute un programme. Dans la colonne Val. max., vous définissez la course max. autorisée que vous pouvez parcourir avec la manivelle.
  • Page 431 également dans un affichage de position VT la valeur parcourue dans l'axe virtuel. Le constructeur de votre machine peut mettre à votre disposition des fonctions avec lesquelles le déplacement dans l'axe virtuel peut être influencé par le PLC. HEIDENHAIN iTNC 530...

  • Page 432: Asservissement Adaptatif De L'avance Afc (Option De Logiciel)

    11.6 Asservissement adaptatif de l’avance AFC (option de logiciel) Application La fonction AFC doit être adaptée à la machine et validée par son constructeur. Consultez le manuel de votre machine. Le constructeur de votre machine peut notamment définir si la TNC doit utiliser la puissance de broche ou bien toute autre valeur pour l'asservissement de l'avance.
  • Page 433 à la rupture ou l'usure de la fraise. Préserver la mécanique de la machine Le fait de réduire à temps l'avance ou de provoquer une mise hors service permet d'éviter à la machine des dommages dus à une surcharge HEIDENHAIN iTNC 530...

  • Page 434: Définir Les Configurations Par Défaut Afc

    Définir les configurations par défaut AFC Vous définissez les configurations d'asservissement qu'utilisera la TNC pour exécuter l'asservissement de l'avance dans le tableau AFC.TAB qui doit être enregistré dans le répertoire-racine TNC:\. Les données de ce tableau sont des valeurs par défaut copiées lors de la passe d'apprentissage vers un fichier appartenant au programme d'usinage concerné;...
  • Page 435 Ouvrir le nouveau fichier AFC.TAB, valider avec la touche ENT: La TNC affiche une liste comportant des formats de tableaux Ouvrir le format de tableau AFC.TAB et valider avec la touche ENT: La TNC crée le tableau avec la configuration d'asservissement Standard HEIDENHAIN iTNC 530...

  • Page 436: Exécuter Une Passe D'apprentissage

    Exécuter une passe d'apprentissage Lors d'une passe d'apprentissage, la TNC copie tout d'abord pour chaque étape d'usinage vers le fichier <name>.H.AFC.DEP les configurations par défaut définies dans le tableau AFC.TAB. <name> correspond au nom du programme CN pour lequel vous avez exécuté la passe d'apprentissage.
  • Page 437 La TNC commute l'état du mode Apprentissage (L) vers le mode Asservissement (C) uniquement si la charge de référence déterminée est supérieure à 2%. Un asservissement adaptatif de l'avance n'est pas possible pour les valeurs inférieures. HEIDENHAIN iTNC 530...
  • Page 438 Vous pouvez exécuter l'apprentissage d'autant d'étapes d'usinage que vous le désirez avec un outil. Le constructeur de votre machine vous propose à cet effet une fonction ou intègre cette possibilité dans les fonctions de démarrage de broche. Consultez le manuel de votre machine.

  • Page 439: Activer/Désactiver L'afc

    Dans l'affichage d'état supplémentaire, la TNC fournit diverses informations lorsque l'asservissement adaptatif de l'avance est activé (voir „Asservissement adaptatif de l'avance AFC (onglet AFC, option de logiciel)” à la page 98). La TNC affiche en outre le symbole HEIDENHAIN iTNC 530...

  • Page 440: Fichier De Protocole

    Fichier de protocole Pendant une passe d'apprentissage, la TNC enregistre pour chaque étape d'usinage diverses informations dans le fichier <name>.H.AFC2.DEP. <name> correspond au nom du programme CN pour lequel vous avez exécuté la passe d'apprentissage. En mode asservi, la TNC actualise les données et exécute diverses évaluations. Les données suivantes sont enregistrées dans ce tableau: Colonne Fonction...
  • Page 441 Sinon la colonne reste vide. Pour sélectionner le fichier <name>.H.AFC2.DEP, procédez de la manière suivante: Sélectionner le mode de fonctionnement Exécution de programme en continu Commuter la barre de softkeys Sélectionner le tableau des configurations AFC Afficher le fichier de protocole HEIDENHAIN iTNC 530...

  • Page 442: Surveillance De Rupture/D'usure De L'outil

    Surveillance de rupture/d'usure de l‘outil Cette fonction doit être adaptée à la machine et validée par son constructeur. Consultez le manuel de votre machine. La fonction de surveillance de rupture/d'usure permet de détecter la rupture de l'outil lorsque l'AFC est activée. A l'aide de fonctions que peut configurer le constructeur de la machine, vous pouvez définir des valeurs d'usure et de rupture (pourcentages) par rapport à...

  • Page 443: 11.7 Créer Un Programme Inverse

    Pour pouvoir créer un programme inverse, la TNC doit tout d'abord créer un programme-aller linéarisé, c'est à dire un programme dans lequel tous les éléments de contour sont résolus. Ce programme peut être également exécuté et le fichier correspondant a l'extension _fwd.h. HEIDENHAIN iTNC 530...

  • Page 444: Conditions Requises Au Niveau Du Programme À Convertir

    Appels de cycle CYCL CALL, CYCL CALL PAT, CYCL CALL POS Fonctions auxiliaires M HEIDENHAIN conseille donc de ne convertir que des programmes qui ne contiennent qu'une simple définition de contour. Toutes les fonctions de contournage pouvant être programmées sur la TNC sont autorisées, y compris les séquences FK.

  • Page 445: Exemple D'application

    Plongée incrémentale en profondeur 13 CALL PGM CONT1_REV.H Appeler le programme-retour 14 CALL LBL 1 REP3 Répéter trois fois la partie de programme à partir de la séquence 9 Dégagement, fin du programme 15 L Z+100 R0 F MAX M2 HEIDENHAIN iTNC 530...

  • Page 446: Filtrer Les Contours (Fonction Fcl 2)

    11.8 Filtrer les contours (fonction FCL 2) Fonction Cette fonction vous permet de filtrer les contours créés sur des systèmes externes de programmation et qui ne comportent que des séquences linéaires. Le filtre lisse le contour et permet généralement d'obtenir un usinage plus rapide et plus rare en à-coups. A partir du programme d'origine –...
  • Page 447 _flt. Exemple: Nom de fichier du programme dont le sens d'usinage doit être filtré: CONT1.H Nom de fichier du programme filtré et généré par la TNC: CONT1_flt.h HEIDENHAIN iTNC 530...

  • Page 448: 11.9 Fonctions De Fichiers

    11.9 Fonctions de fichiers Application Les fonctions FUNCTION FILE vous permettent d'exécuter à partir du programme CN des opérations sur les fichiers: copier, déplacer ou effacer. Vous ne devez pas utiliser les fonctions FILE pour les programmes ou fichiers auxquels vous vous êtes précédemment référés avec des fonctions telles que CALL PGM ou CYCL DEF 12 PGM CALL.

  • Page 449: Définir Les Transformations De Coordonnées

    Les valeurs absolues introduites se réfèrent au point zéro pièce défini par initialisation du point d'origine ou par une valeur de présélection du tableau Preset. Les valeurs incrémentales se réfèrent toujours au dernier point zéro valide – lui-même pouvant être déjà décalé. HEIDENHAIN iTNC 530...

  • Page 450: Trans Datum Table

    TRANS DATUM TABLE Exemple : Séquence CN La fonction TRANS DATUM TABLE permet de définir un décalage de point zéro en sélectionnant un numéro dans un tableau de points zéro. Pour 13 TRANS DATUM TABLE TABLINE25 la définition, procédez de la manière suivante: Afficher la barre de softkeys avec les fonctions spéciales Choisir le menu de définition des diverses fonctions...

  • Page 451: Trans Datum Reset

    Afficher la barre de softkeys avec les fonctions spéciales Choisir le menu de définition des diverses fonctions conversationnelles Sélectionner les transformations Sélectionner décalage de point zéro TRANS DATUM Retour à TRANS AXIS Sélectionner le décalage de point zéro TRANS DATUM RESET HEIDENHAIN iTNC 530...

  • Page 452: Définir L'appel De Programme

    Définir l'appel de programme Exemple : Séquences CN Avec cette fonction, vous pouvez sélectionner n'importe quel programme CN avec la fonction SEL PGM et l'appeler ultérieurement 13 SEL PGM “ROT34.H“ avec CALL PGM SELECTED. La fonction SEL PGM est également permise avec les paramètres string, de telle sorte que vous pouvez 14 ...

  • Page 453: 11.11 Smartwizzard

    Des gains de temps importants sont obtenus en particulier grâce aux cycles SL, au convertisseur DXF ou à la définition de modèles d'usinage assistés par des graphiques. Mais tous les autres UNITs d'usinage disponibles dans smarT.NC simplifient l'élaboration des programmes Dialogue texte clair. HEIDENHAIN iTNC 530...

  • Page 454: Insérer Une Unit

    Insérer une UNIT Un résumé de toutes les UNITs disponibles figure dans le pilote smarT.NC. Les bases pour travailler avec les UNITs ainsi que la navigation dans les formulaires y sont également décrits. Notez que la première UNIT dans votre programme Dialogue texte clair doit toujours être l'UNIT 700 d'en- tête.

  • Page 455: Editer Une Unit

    Ne procéder à des modifications que dans les séquences de Dialogue texte clair dans ces cas là. L'effacement de séquences en Dialogue texte clair dans une UNIT n'est pas autorisé et peut provoquer des messages d'erreur ou des usinages erronés. HEIDENHAIN iTNC 530...

  • Page 456: 11.12 Créer Des Fichiers-Texte

    11.12 Créer des fichiers-texte Application Sur la TNC, vous pouvez créer et modifier des textes à l’aide d’un éditeur de texte. Applications typiques: Conserver des valeurs expérimentales Informer sur des étapes d’usinage Créer une liste de formules Les fichiers-texte sont des fichiers de type .A (ASCII). Si vous désirez traiter d'autres fichiers, vous devez tout d'abord les convertir en fichiers .A.

  • Page 457: Editer Des Textes

    Vous déplacez le curseur à l’aide des touches fléchées à n’importe quel endroit du fichier-texte. La ligne sur laquelle se trouve le curseur est surlignée en couleur. Une ligne peut comporter jusqu'à 77 caractères; fin de ligne à l'aide de la touche RET (Return) ou ENT. HEIDENHAIN iTNC 530...

  • Page 458: Effacer Des Caractères, Mots Et Lignes Et Les Insérer À Nouveau

    Effacer des caractères, mots et lignes et les insérer à nouveau Avec l’éditeur de texte, vous pouvez effacer des lignes ou mots entiers pour les insérer à un autre endroit. Déplacer le curseur sur le mot ou sur la ligne à effacer et à insérer à un autre endroit Appuyer sur la softkey EFFACER MOT ou EFFACER LIGNE: le texte est supprimé...

  • Page 459: Modifier Des Blocs De Texte

    Déplacer le curseur à l’endroit où vous désirez insérer un nouveau fichier-texte Appuyer sur la softkey INSERER FICHIER. La TNC affiche le dialogue Nom de fichier = Introduire le chemin d'accès et le nom du fichier que vous souhaitez insérer HEIDENHAIN iTNC 530...

  • Page 460: Recherche De Parties De Texte

    Recherche de parties de texte La fonction de recherche de l’éditeur de texte est capable de rechercher des mots ou chaînes de caractères à l’intérieur du texte. Il existe pour cela deux possibilités. Trouver le texte actuel La fonction de recherche doit trouver un mot correspondant au mot sur lequel se trouve actuellement le curseur: Déplacer le curseur sur le mot souhaité...

  • Page 461: Travailler Avec Les Tableaux Des Données De Coupe

    Effacer une ligne Sélectionner le début de la ligne suivante Trier un tableau Copier le champ en surbrillance (2ème barre de softkeys) Insérer le champ copié (2ème barre de softkeys) Editer le format de tableau (2ème barre de softkeys) HEIDENHAIN iTNC 530...

  • Page 462: Tableaux Pour Matières De Pièces

    Sinon, vos modifications seraient remplacées par les données standard HEIDENHAIN lors de la mise à jour du logiciel. Par conséquent, définissez le chemin d'accès dans le fichier TNC.SYS avec le code WMAT= (Voir „Fichier de configuration TNC.SYS”, page 466).

  • Page 463: Tableau Pour Matières De Coupe

    Sinon, vos modifications seraient remplacées par les données standard HEIDENHAIN lors de la mise à jour du logiciel. Par conséquent, définissez le chemin d'accès dans le fichier TNC.SYS avec le code TMAT= (Voir „Fichier de configuration TNC.SYS”, page 466).

  • Page 464: Données Requises Dans Le Tableau D'outils

    Ajouter un nouveau tableau de données de coupe Sélectionner le mode Mémorisation/édition de programme Sélectionner le gestionnaire de fichiers: appuyer sur PGM MGT Sélectionner le répertoire où doivent être mémorisés les tableaux de données de coupe (standard: TNC:\) Introduire un nom de fichier au choix avec l'extension .CDT; valider avec la touche ENT La TNC ouvre un tableau de données de coupe standard ou bien affiche sur la moitié...

  • Page 465: Procédure Du Travail Avec Calcul Automatique De La Vitesse De Rotation/De L'avance

    6 Dans le programme CN: Définir la matière de la pièce avec la softkey WMAT 7 Dans le programme CN: Par softkey, laisser calculer automatiquement la vitesse de rotation broche et l'avance dans la séquence TOOL CALL HEIDENHAIN iTNC 530...

  • Page 466: Transfert Des Données De Tableaux De Données De Coupe

    Transfert des données de tableaux de données de coupe Lorsque vous restituez un fichier de type .TAB ou .CDT via une interface de données externe, la TNC mémorise en même temps la définition de structure du tableau. Cette définition commence par la ligne #STRUCTBEGIN et finit par la ligne #STRUCTEND.

  • Page 467: Tableaux À Définir Librement

    Lorsque vous ouvrez un nouveau fichier TAB, si la TNC n'affiche pas de fenêtre auxiliaire, vous devez tout d'abord générer les formats de tableaux avec la fonction COPY SAMPLE FILES. Pour cela, prenez contact avec le constructeur de votre machine ou avec HEIDENHAIN. HEIDENHAIN iTNC 530...

  • Page 468: Modifier Le Format Du Tableau

    Modifier le format du tableau Appuyez sur la softkey EDITER FORMAT (2ème barre de softkeys): La TNC ouvre la fenêtre de l'éditeur représentant la structure du tableau „avec rotation de 90°“. Une ligne de la fenêtre de l'éditeur définit une colonne du tableau correspondant. Signification de l'instruction de structure (ligne d'en-tête): cf.

  • Page 469: Commuter Entre La Vue Du Tableau Et La Vue Du Formulaire

    Si un champ d'introduction dépasse la largeur max. qui peut être affichée, une boîte déroulante apparaît à l'extrémité inférieure de la fenêtre. Pour pouvez utiliser la boîte déroulante avec la souris ou la softkey. HEIDENHAIN iTNC 530...

  • Page 470: Fn 26: Tabopen: Ouvrir Un Tableau À Définir Librement

    FN 26: TABOPEN: Ouvrir un tableau à définir librement A l'aide de la fonction FN 26: TABOPEN, vous ouvrez n'importe quel tableau pouvant être défini librement afin de l'écrire avec FN 27 ou pour importer des données de ce tableau avec FN 28. Un seul tableau à...

  • Page 471: Fn 27: Tabwrite: Composer Un Tableau Pouvant Être Défini Librement

    Rayon, Profondeur et D. Les valeurs à inscrire dans le tableau doivent être mémorisées dans les paramètres Q5, Q6 et Q7 53 FN0: Q5 = 3,75 54 FN0: Q6 = -5 55 FN0: Q7 = 7.5 56 FN 27: TABWRITE 5/“RAYON,PROFONDEUR,D“ = Q5 HEIDENHAIN iTNC 530...

  • Page 472: Fn 28: Tabread: Importer Un Tableau Pouvant Être Défini Librement

    FN 28: TABREAD: Importer un tableau pouvant être défini librement A l'aide de la fonction FN 28: TABREAD, vous importez des données du tableau préalablement ouvert avec FN 26 TABOPEN. Vous pouvez définir jusqu'à 8 noms de colonne dans une séquence TAPWRITE et donc les importer.

  • Page 473: Programmation: Usinage Multiaxes

    Programmation: usinage multiaxes...

  • Page 474: Fonctions Réservées À L'usinage Multiaxes

    12.1 Fonctions réservées à l'usinage multiaxes Ce chapitre regroupe les fonctions TNC qui ont un rapport avec l'usinage multiaxes: Fonction TNC Description Page PLANE Définir les opérations d'usinage dans le plan d'usinage incliné Page 475 PLANE/M128 Fraisage incliné Page 497 Définir le comportement de la TNC lors du positionnement des axes rotatifs Page 499 FONCTION TCPM...

  • Page 475: La Fonction Plane: Inclinaison Du Plan D'usinage (Option De Logiciel 1)

    X incliné POINTS Coordonnées de trois Page 487 points quelconques du plan à incliner RELATIF Un seul angle dans Page 489 l'espace, agissant de manière incrémentale HEIDENHAIN iTNC 530...
  • Page 476 Fonction Paramètres nécessaires Softkey Page AXIAL Jusqu'à trois angles d'axes Page 490 absolus ou incrémentaux A, B, C Annuler la fonction PLANE Page 478 RESET Pour analyser les nuances entre les différentes possibilités de définition avant de sélectionner la fonction, vous pouvez lancer une animation à...

  • Page 477: Définir La Fonction Plane

    Dans le mode chemin restant (DIST), et lors de l'inclinaison (mode MOVE ou TURN) dans l'axe rotatif, la TNC affiche le chemin jusqu'à la position finale définie (ou calculée) de l'axe rotatif. HEIDENHAIN iTNC 530...

  • Page 478: Annulation De La Fonction Plane

    Annulation de la fonction PLANE Exemple : Séquence CN Afficher la barre de softkeys avec les fonctions spéciales 25 PLANE RESET MOVE DIST50 F1000 Sélectionner les fonctions spéciales TNC: appuyez sur la softkey FONCTION SPÉCIALE TNC Sélectionner la fonction PLANE: appuyer sur la softkey INCLINAISON PLAN D'USINAGE: la TNC affiche dans la barre de softkeys les choix disponibles Sélectionner la fonction à...

  • Page 479: Définir Le Plan D'usinage Avec Les Angles Dans L'espace: Plane Spatial

    SPA, SPB et SPC, même si l'un d'entre eux est égal à 0. L'ordre des rotations défini préalablement est valable indépendamment de l'axe d'outil actif. Description des paramètres pour le comportement du positionnement: voir „Définir le comportement de positionnement de la fonction PLANE”, page 492 HEIDENHAIN iTNC 530...
  • Page 480 Paramètres d'introduction Angle dans l'espace A?: angle de rotation SPA autour de l'axe machine X (voir figure en haut à droite). Plage d'introduction -359.9999° à +359.9999° Angle dans l'espace B?: angle de rotation SPB autour de l'axe machine Y (voir figure en haut à droite). Plage d'introduction -359.9999°...

  • Page 481: Définir Le Plan D'usinage Avec Les Angles De Projection: Plan Projete

    Vous ne pouvez utiliser les angles de projection que si les définitions d'angles se réfèrent à un parallélépipède rectangle. Sinon, des déformations sur la pièce peuvent apparaître Description des paramètres pour le comportement du positionnement: voir „Définir le comportement de positionnement de la fonction PLANE”, page 492 HEIDENHAIN iTNC 530...
  • Page 482 Paramètres d'introduction Angle proj. 1er plan de coord.?: angle projeté du plan d'usinage incliné sur le 1er plan de coordonnées du système de coordonnées machine (Z/X avec axe d'outil Z, voir figure en haut à droite). Plage d'introduction -89.9999° à +89.9999°. L'axe 0° est l'axe principal du plan d'usinage actif (X avec axe d'outil Z, sens positif, voir figure en haut à...

  • Page 483: Définir Le Plan D'usinage Avec Les Angles D'euler: Plane Euler

    Z Remarques avant de programmer L'ordre des rotations défini préalablement est valable indépendamment de l'axe d'outil actif. Description des paramètres pour le comportement du positionnement: voir „Définir le comportement de positionnement de la fonction PLANE”, page 492 HEIDENHAIN iTNC 530...
  • Page 484 Paramètres d'introduction Angle rot. Plan coord. princip.?: angle de rotation EULPR autour de l'axe Z (voir figure en haut à droite) Remarque: Plage d'introduction: -180.0000° à 180.0000° L'axe 0° est l'axe X Angle d’inclinaison axe d’outil?: angle d'inclinaison EULNUT du système de coordonnées autour de l'axe X tourné...

  • Page 485: Définir Le Plan D'usinage Par Deux Vecteurs: Plane Vector

    En interne, la TNC calcule des vecteurs normaux à partir des valeurs que vous avez introduites. Description des paramètres pour le comportement du positionnement: voir „Définir le comportement de positionnement de la fonction PLANE”, page 492 HEIDENHAIN iTNC 530...
  • Page 486 Paramètres d'introduction Composante X du vecteur de base?: composante X BX du vecteur de base B (voir . figure en haut à droite). Plage d'introduction: -9.9999999 à +9.9999999 Composante Y du vecteur de base?: composante Y BY du vecteur de base B (voir figure en haut à droite). Plage d'introduction: -9.9999999 à...

  • Page 487: Définir Le Plan D'usinage Par Trois Points: Plane Points

    Les trois points définissent l'inclinaison du plan. La position du point zéro actif n'est pas modifiée par la TNC. Description des paramètres pour le comportement du positionnement: voir „Définir le comportement de positionnement de la fonction PLANE”, page 492 HEIDENHAIN iTNC 530...
  • Page 488 Paramètres d'introduction Coordonnée X 1er point du plan?: coordonnée X P1X du premier point du plan (voir figure en haut à droite) Coordonnée Y 1er point du plan?: coordonnée Y P1Y du premier point du plan (voir figure en haut à droite) Coordonnée Z 1er point du plan?: coordonnée Z P1Z du 1er point du plan (voir figure en haut à...

  • Page 489: Définir Le Plan D'usinage Au Moyen D'un Seul Angle Incrémental Dans L'espace: Plane Relative

    Poursuivre avec les propriétés de positionnement (voir „Définir le comportement de positionnement de la fonction PLANE” à la page 492) Abréviations utilisées Abréviation Signification RELATIF de l'anglais relative = par rapport à Exemple : Séquence CN 5 PLANE RELATIF SPB-45 ..HEIDENHAIN iTNC 530...

  • Page 490: Plan D'usinage Défini Avec Angles D'axes: Plane Axial (Fonction Fcl 3)

    Plan d'usinage défini avec angles d'axes: PLANE AXIAL (fonction FCL 3) Application La fonction PLANE AXIAL définit à la fois la position du plan d’usinage et les coordonnées nominales des axes rotatifs. Cette fonction est facile à mettre en œuvre, notamment sur les machines avec cinématiques orthogonales et avec cinématiques avec un seul axe rotatif actif.
  • Page 491 Exemple : Séquence CN +99999,9999° Poursuivre avec les propriétés de positionnement 5 PLANE AXIAL B-45 ..(voir „Définir le comportement de positionnement de la fonction PLANE” à la page 492) Abréviations utilisées Abréviation Signification en Anglaisaxial = axial AXIAL HEIDENHAIN iTNC 530...

  • Page 492: Définir Le Comportement De Positionnement De La Fonction Plane

    Définir le comportement de positionnement de la fonction PLANE Vue d'ensemble Indépendamment de la fonction PLANE utilisée pour définir le plan d'usinage incliné, vous disposez toujours des fonctions suivantes pour le comportement de positionnement: inclinaison automatique Sélection d'autres possibilités d'inclinaisons Sélection du mode de transformation inclinaison automatique: MOVE/TURN/STAY (introduction impérative)
  • Page 493 Longueur de retrait dans l'axe d'outil?: longueur de retrait MB, agit en incrémental à partir de la position d'outil courante dans la direction de l'axe de l'outil actif, que la TNC aborde avant la procédure d'inclinaison. MB MAX déplace l'outil jusqu'avant le fin de course logiciel HEIDENHAIN iTNC 530...
  • Page 494 Orienter les axes rotatifs dans une séquence séparée Quand vous souhaitez incliner les axes rotatifs dans une séquence de positionnement séparée (option STAY sélectionnée), procédez de la manière suivante: Attention, risque de collision! Prépositionner l'outil de manière à éviter toute collision entre l'outil et la pièce (éléments de fixation) lors de l'inclinaison.
  • Page 495 3 Si une seule solution se situe dans la zone de déplacement, la TNC utilisera cette solution. 4 Si aucune solution n'est située dans la zone de déplacement, la TNC délivre le message d'erreur Angle non autorisé HEIDENHAIN iTNC 530...
  • Page 496 Exemple d'une machine équipée d'un plateau circulaire C et d'une table pivotante A. Fonction programmée: PLANE SPATIAL SPA+0 SPB+45 SPC+0 Position de Résultat Fin de course départ position d'axe Aucun A+0, C+0 non progr. A+45, C+90 Aucun A+0, C+0 A+45, C+90 Aucun A+0, C+0 –...

  • Page 497: Fraisage Incliné Dans Le Plan Incliné

    12 L Z+50 R0 FMAX M128 Positionnement à hauteur de sécurité, activer M128 13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE DIST50 F1000 Définir la fonction PLANE et l'activer 14 L IB-17 F1000 Régler l'angle d'inclinaison Définir l'usinage dans le plan incliné HEIDENHAIN iTNC 530...

  • Page 498: Fraisage Incliné Au Moyen De Vecteurs Normaux

    Fraisage incliné au moyen de vecteurs normaux La séquence LN ne doit contenir qu'un vecteur de direction avec lequel est défini l'angle pour le fraisage incliné (vecteur normal NX, NY, NZ ou vecteur de direction d'outil TX, TY, TZ). Dégager l'outil Activer M128 Définir une fonction PLANE au choix.

  • Page 499: Fonction Tcpm (Option De Logiciel 2)

    Mode d'action de l'avance programmée: F TCP / F CONT Interprétation des coordonnées programmées des axes rotatifs dans le programme CN: AXIS POS / AXIS SPAT Mode d'interpolation entre la position initiale et la position-cible: PATHCTRL AXIS / PATHCTRL VECTOR HEIDENHAIN iTNC 530...

  • Page 500: Définir La Function Tcpm

    Définir la FUNCTION TCPM Sélectionner les fonctions spéciales Sélectionner les outils de programmation Sélectionner FUNCTION TCPM Mode d'action de l'avance programmée Pour définir le mode d'action de l'avance programmée, la TNC propose deux fonctions: F TCP définit que l'avance programmée doit être interprétée comme vitesse relative réelle entre la pointe de l'outil (tool center point) et la pièce F CONT indique que l'avance programmée doit être...

  • Page 501: Interprétation Des Coordonnées Programmées Des Axes Rotatifs

    18 FONCTION TCPM F TCP AXIS SPAT ... Les coordonnées des axes rotatifs sont des angles dans l'espace 20 L A+0 B+45 C+0 F MAX Régler l'orientation d'outil sur B+45 degrés (angle dans l'espace). Définir les angles dans l'espace A et C à 0. HEIDENHAIN iTNC 530...

  • Page 502: Mode D'interpolation Entre La Position Initiale Et La Position Finale

    Mode d'interpolation entre la position initiale et la position finale Pour définir le mode d'interpolation entre la position initiale et la position finale, la TNC propose deux fonctions: PATHCTRL AXIS définit que la pointe de l'outil se déplace sur une droite entre la position initiale et la position finale de la séquence CN concernée (Fraisage en bout).

  • Page 503: Annuler Function Tcpm

    La TNC annule automatiquement FUNCTION TCPM lorsque vous sélectionnez un nouveau programme dans un mode Exécution de programme. Vous ne devez annuler FUNCTION TCPM que si la fonction PLANE est inactive. Si nécessaire, exécuter PLANE RESET avant FUNCTION RESET TCPM. HEIDENHAIN iTNC 530...

  • Page 504: Fonctions Auxiliaires Pour Les Axes Rotatifs

    12.5 Fonctions auxiliaires pour les axes rotatifs Avance en mm/min. sur les axes rotatifs A, B, C: M116 (option de logiciel 1) Comportement standard Pour un axe rotatif, la TNC interprète l'avance programmée en degrés/min. (dans les programmes en mm et aussi les programmes en pouces).

  • Page 505: Déplacement Des Axes Rotatifs Avec Optimisation De La Course: M126

    à une valeur inférieure à 360°. Exemples: Position effective Position nominale Course 350° 10° +20° 10° 340° –30° Effet M126 est active en début de séquence. Pour annuler M126, introduisez M127; M126 est également désactivée en fin de programme. HEIDENHAIN iTNC 530...

  • Page 506: Réduire L'affichage De L'axe Rotatif À Une Valeur Inférieure À 360°: M94

    Réduire l'affichage de l'axe rotatif à une valeur inférieure à 360°: M94 Comportement standard La TNC déplace l’outil de la valeur angulaire courante à la valeur angulaire programmée. Exemple: Valeur angulaire courante: 538° Valeur angulaire programmée: 180° Course réelle: -358° Comportement avec M94 En début de séquence, la TNC réduit la valeur angulaire actuelle à...

  • Page 507: Correction Automatique De La Géométrie Machine Lors De L'usinage Avec Axes Inclinés: M114 (Option De Logiciel 2)

    Lorsque M114 est activée, la TNC prend en compte automatiquement la nouvelle position de l'axe incliné. Pour modifier la position de l'axe incliné avec la manivelle pendant l'exécution du programme, utilisez M118 en liaison avec M128. HEIDENHAIN iTNC 530...

  • Page 508: Conserver La Position De La Pointe De L'outil Lors Du Positionnement Des Axes Inclinés (Tcpm): M128 (Option De Logiciel 2)

    Effet M114 est active en début de séquence et M115, en fin de séquence. M114 n'agit pas lorsque la correction du rayon d'outil est active. Pour annuler M114, introduisez M115. M114 est également désactivée en fin de programme. Conserver la position de la pointe de l'outil lors du positionnement des axes inclinés (TCPM): M128 (option de logiciel 2) Comportement standard...
  • Page 509 Si vous exécutez une correction d'outil tridimensionnelle alors que M128 et une correction de rayon RL/RR sont activées, pour certaines géométries de machine, la TNC positionne automatiquement les axes rotatifs (fraisage en roulant, Voir „Correction d'outil tridimensionnelle (option de logiciel 2)”, page 514). HEIDENHAIN iTNC 530...
  • Page 510 Effet M128 est active en début de séquence et M129, en fin de séquence. M128 agit également dans les modes de fonctionnement manuels et reste activée après un changement de mode. L'avance destinée au déplacement de compensation reste activée jusqu'à ce que vous en programmiez une nouvelle ou que vous annuliez M128 avec M129.
  • Page 511 La TNC exécute immédiatement ceux qui sont rendus nécessaires par un déplacement d'axe rotatif. M114 et M128 ne doivent pas être actifs simultanément car, sinon, les deux fonctions entreraient en conflit, ce qui risquerait d'endommager la pièce. La TNC délivre le message d'erreur correspondant. HEIDENHAIN iTNC 530...

  • Page 512: Arrêt Précis Aux Angles Avec Transitions De Contour Non Tangentielles: M134

    Arrêt précis aux angles avec transitions de contour non tangentielles: M134 Comportement standard Dans les positionnements avec axes rotatifs, la TNC déplace l'outil de manière à insérer un élément de transition aux transitions de contour non tangentielles. La transition de contour dépend de l'accélération, de la secousse et de la tolérance définie au niveau de la variation du contour.

  • Page 513: Tenir Compte De La Cinématique De La Machine Pour Les Positions Eff/Nom En Fin De Séquence: M144 (Option De Logiciel 2)

    La géométrie de la machine doit être définie par le constructeur dans la description de la cinématique. Le constructeur de la machine en définit l'action dans les modes de fonctionnement automatique et manuel. Consultez le manuel de votre machine. HEIDENHAIN iTNC 530...

  • Page 514: Correction D'outil Tridimensionnelle (Option De Logiciel 2)

    12.6 Correction d'outil tridimensionnelle (option de logiciel 2) Introduction La TNC peut exécuter une correction d'outil tridimensionnelle (correction 3D) pour des séquences linéaires. En plus des coordonnées X, Y et Z du point final de la droite, ces séquences doivent contenir également les composantes NX, NY et NZ du vecteur normal à...

  • Page 515: Définition D'un Vecteur Normé

    Le paramètre-machine 7680 peut définir si le système CFAO a corrigé la longueur d'outil en prenant en compte le centre de la bille P ou son pôle sud P (cf. figure). HEIDENHAIN iTNC 530...

  • Page 516: Formes D'outils Autorisées

    Formes d'outils autorisées Vous définissez les formes d'outils autorisées (voir figure) dans le tableau d'outils avec les rayons d'outil R et R2: Rayon d'outil R: cote entre le centre de l'outil et le corps de l'outil Rayon d'outil 2 R2: rayon d'arrondi entre le bout de l'outil et l'extérieur de l'outil Le rapport de R et R2 détermine la forme de l'outil: R2 = 0: Fraise deux tailles...

  • Page 517: Correction 3D Sans Orientation D'outil

    à 180°. Faites attention aux risques de collision de la tête avec la pièce ou avec les éléments de fixation. HEIDENHAIN iTNC 530...
  • Page 518 Exemple: format de séquence avec normales de surface sans orientation d'outil LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922 NZ–0,8764339 F1000 M128 Exemple: format de séquence avec normales aux surfaces et orientationd'outil LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922 NZ–0,8764339 TX+0,0078922 TY–0,8764339 TZ+0,2590319 F1000 M128 Droite avec correction 3D X, Y, Z:...

  • Page 519: Fraisage De Profil: Correction 3D Avec Orientation De L'outil

    à 180°. Faites attention aux risques de collision de la tête avec la pièce ou avec les éléments de fixation. HEIDENHAIN iTNC 530...
  • Page 520 Vous pouvez définir l'orientation d'outil de deux manières: Dans la séquence LN en indiquant les composantes TX, TY et TZ Dans une séquence L en indiquant les coordonnées des axes rotatifs Exemple: format de séquence avec orientation d'outil 1 LN X+31,737 Y+21,954 Z+33,165 TX+0,0078922 TY–0,8764339 TZ+0,2590319 RR F1000 M128 Droite avec correction 3D X, Y, Z:...

  • Page 521: Correction De Rayon D'outil 3D En Fonction De L'angle D'attaque (Option De Logiciel 3D-Toolcomp)

    à corriger.(sans extension)(voir „Tableau d'outils: données d'outils standard” à la page 176) Programme: les séquences CN avec vecteurs normaux aux surfaces sont indispensables (voir „Programme CN” à la page 524) HEIDENHAIN iTNC 530...
  • Page 522 3DTOOLCOMP, vous devez d'abord générer les formats de tableaux avec la fonction COPY SAMPLE FILES. Pour cela, prenez contact avec le constructeur de votre machine ou avec HEIDENHAIN. La TNC exploite les colonnes suivantes du tableau des valeurs de correction:...
  • Page 523 La TNC calcule DR2 à partir de TOOL.T ou une valeur de correction à partir du tableau des valeurs de correction. Des Offsets supplémentaires tels qu'une surépaisseur de surface peuvent être définis via DR2 dans la séquence TOOL CALL. HEIDENHAIN iTNC 530...
  • Page 524 Programme CN 3D-ToolComp ne fonctionne principalement qu'avec des programmes comportant des vecteurs normaux aux surfaces (voir „Définition d'un vecteur normé” à la page 515). Veillez aux points suivant lors de l'élaboration d'un programme CN avec un système de FAO: Si le programme CN se réfère au centre de l'outil (centre de la fraise boule) , alors vous devez définir la valeur nominale du rayon R2 de la fraise hémisphérique dans le tableau d'outil TOOL.T.

  • Page 525: Contournages - Interpolation Spline (Option De Logiciel2)

    Paramètre spline pour axe Y K3Y-0.0422 K2Y+0.1893 1Y+2,3929 Paramètre spline pour axe Z K3Z+0.0015 K2Z-0.9549 K1Z+3.0875 Paramètre spline pour axe A K3A+0.1283 K2A-0.141 K1A-0.5724 Paramètre spline pour axe B avec écriture K3B+0.0083 K2B-0.413 E+2 K1B-1.5724 E+1 F10000 exponentielle 9 ... HEIDENHAIN iTNC 530...
  • Page 526 La TNC exécute la séquence spline en fonction des polynômes de troisième ordre suivants: X(t) = K3X · t + K2X · t + K1X · t + X Y(t) = K3Y · t + K2Y · t + K1Y · t + Y Z(t) = K3Z ·...

  • Page 527: Programmation: Gestionnaire De Palettes

    Programmation: Gestionnaire de palettes...

  • Page 528: Gestionnaire De Palettes

    13.1 Gestionnaire de palettes Utilisation Le gestionnaire de palettes est une fonction qui dépend de la machine. L'étendue des fonctions standard est décrite ci-après. Consultez également le manuel de votre machine. Les tableaux de palettes sont utilisés sur centres d’usinage équipés de changeurs de palettes: Pour les différentes palettes, le tableau de palettes appelle les programmes d'usinage qui lui appartiennent et active les décalages de points zéro ou les tableaux de points zéro...
  • Page 529 Fonction d'édition Softkey Sélectionner le début du tableau Sélectionner la fin du tableau Sélectionner la page précédente du tableau Sélectionner la page suivante du tableau Insérer une ligne en fin de tableau iTNC 530 HEIDENHAIN...

  • Page 530: Sélectionner Le Tableau De Palettes

    Fonction d'édition Softkey Effacer une ligne en fin de tableau Sélectionner le début de la ligne suivante Ajouter le nombre de lignes possibles en fin de tableau Copier le champ en surbrillance (2ème barre de softkeys) Insérer le champ copié (2ème barre de softkeys) Sélectionner le tableau de palettes En mode Mémorisation/édition de programme ou Exécution de programme, sélectionner le gestionnaire de fichiers: Appuyer sur la...

  • Page 531: Gestion Des Points D'origine De Palettes Avec Le Tableau De Presets De Palettes

    Les deux points d'origine s'additionnent. La TNC affiche le numéro du preset de palette actif dans l'affichage d'état supplémentaire (voir „Informations générales sur les palettes (onglet PAL)” à la page 93). iTNC 530 HEIDENHAIN...
  • Page 532 Travail à l'aide du tableau de Presets de palettes Les modifications du tableau de Presets de palettes ne doivent être apportées qu'en accord avec le constructeur de votre machine! Si le constructeur de votre machine a activé le tableau de Presets de palettes, vous pouvez éditer ce tableau en mode de fonctionnement Manuel: Sélectionner le mode Manuel ou Manivelle électronique...

  • Page 533: Exécuter Un Fichier De Palettes

    Appuyer sur la softkey OUVRIR LE PROGRAMME: La TNC affiche à l'écran le programme sélectionné. Vous pouvez maintenant feuilleter dans le programme à l'aide des touches fléchées Retour au tableau de palettes: appuyez sur la softkey END PGM iTNC 530 HEIDENHAIN...

  • Page 534: Mode De Fonctionnement Palette Avec Usinage Orienté Vers L'outil

    13.2 Mode de fonctionnement palette avec usinage orienté vers l'outil Utilisation Le gestionnaire de palettes en liaison avec l'usinage orienté vers l'outil est une fonction qui dépend de la machine. L'étendue des fonctions standard est décrite ci- après. Consultez également le manuel de votre machine. Les tableaux de palettes sont utilisés sur centres d’usinage équipés de changeurs de palettes: Pour les différentes palettes, le tableau de palettes appelle les programmes d'usinage qui lui appartiennent et...
  • Page 535 Inscrire les coordonnées se référant au système de coordonnées actif du dernier point d'origine palpé en mode Manuel Valeurs REF Inscrire les coordonnées se référant au point zéro machine du dernier point d'origine palpé en mode Manuel iTNC 530 HEIDENHAIN...
  • Page 536 Sélectionnez avec les touches fléchées et la touche ENT la position que vous désirez valider. Pour que la TNC mémorise dans le tableau de palettes les coordonnées sur tous les axes actifs, appuyez ensuite sur la softkey TOUTES VALEURS. Appuyez sur la softkey VALEUR ACTUELLE pour que la TNC mémorise la coordonnée de l'axe sur lequel se trouve la surbrillance dans le tableau de palettes.
  • Page 537 Commuter vers plan de palette Commuter vers plan de bridage Commuter vers plan de pièce Sélectionner projection standard palette Sélectionner projection détails palette Sélectionner projection standard bridage Sélectionner projection détails bridage Sélectionner projection standard pièce Sélectionner projection détails pièce iTNC 530 HEIDENHAIN...
  • Page 538 Fonction d'édition en mode formulaire Softkey Insérer la palette Insérer le bridage Insérer la pièce Effacer la palette Effacer la fixation Effacer la pièce Effacer la mémoire tampon Usinage avec optimisation de l'outil Usinage avec optimisation de la pièce Connexion ou déconnexion des opérations d'usinage Indiquer le plan comme étant vide Indiquer le plan comme étant non usiné...

  • Page 539: Sélectionner Un Fichier De Palettes

    Lorsque vous commutez vers la représentation du tableau avec la touche de partage de l'écran, le curseur se trouve sur le même plan qu'avec la représentation du formulaire. iTNC 530 HEIDENHAIN...
  • Page 540 Configurer le plan de palette Réf. palette: affiche le nom de la palette Méthode: Vous pouvez sélectionner les méthodes d'usinage ORIENTATION PIECE ou ORIENTATION OUTIL. Le choix effectué est validé dans le plan de la pièce correspondant; le cas échéant, il remplace les données existantes.
  • Page 541 Etat: Avec la softkey PIECE BR., vous signalez le bridage avec ses pièces comme n'étant pas encore exécuté; BLANK est inscrit dans le champ Etat. Utilisez la softkey EMPLACMT LIBRE ou OMETTRE, si vous souhaitez ignorer la palette lors de l'usinage, EMPTY ou SKIPapparaît dans le champ Etat. iTNC 530 HEIDENHAIN...
  • Page 542 Réglage des détails dans le plan de bridage Bridage: La commande affiche le numéro du bridage; elle affiche en outre le nombre de bridages à l'intérieur de ce plan, derrière la barre oblique Point zéro: Introduire le point zéro pour le bridage Tab.
  • Page 543 Haut. sécu. (option): Position de sécurité des différents axes se référant à la pièce. Les positions indiquées ne sont abordées que si ces valeurs ont été lues dans les macros CN et programmées de manière adéquate. iTNC 530 HEIDENHAIN...

  • Page 544: Déroulement De L'usinage Orienté Vers L'outil

    Déroulement de l'usinage orienté vers l'outil La TNC n'exécutera une opération d'usinage orientée vers l'outil qu'après la sélection de la méthode ORIENT. OUTIL et lorsque TO ou CTO est inscrit dans le tableau. La donnée TO ou CTO dans le champ Méthode permet à la TNC de détecter qu'un usinage optimisé...

  • Page 545: Quitter Le Tableau De Palettes

    Sélectionner le tableau de palettes avec les touches fléchées, valider avec la touche ENT Exécuter le tableau de palettes: appuyer sur la touche Start CN; la TNC exécute les palettes de la manière définie dans le paramètre- machine 7683 iTNC 530 HEIDENHAIN...
  • Page 546 Partage de l'écran lors de l'exécution des tableaux de palettes Si vous désirez visualiser simultanément le contenu du programme et le contenu du tableau de palettes, sélectionnez le partage d'écran PROGRAMME + PALETTE. En cours d'exécution, la TNC affiche le programme sur la moitié...

  • Page 547: Mode Manuel Et Réglages

    Mode manuel et réglages...

  • Page 548: Mise Sous Tension, Mise Hors Tension

    14.1 Mise sous tension, Mise hors tension Mise sous tension La mise sous tension et le franchissement des points de référence sont des fonctions qui dépendent de la machine. Consultez le manuel de votre machine. Mettre sous tension l'alimentation de la TNC et de la machine. La TNC affiche alors le dialogue suivant: TEST MÉMOIRE La mémoire de la TNC est vérifiée automatiquement...
  • Page 549 éditer ou tester des programmes, dès la mise sous tension de la commande, sélectionnez le mode Mémorisation/édition de programme ou Test de programme. Vous pouvez franchir les points de référence ultérieurement. Pour cela, en mode Manuel, appuyez sur la softkey FRANCHIR PT DE REF HEIDENHAIN iTNC 530...

  • Page 550: Mise Hors Service

    Franchissement du point de référence avec inclinaison du plan d'usinage Le franchissement du point de référence dans le système de coordonnées incliné s'effectue avec les touches de sens externe. Pour cela, la fonction „Inclinaison du plan d'usinage“ doit être active en mode Manuel, Voir „Activation manuelle de l'inclinaison”, page 600.

  • Page 551: Déplacement Des Axes De La Machine

    Stopper: appuyer sur la touche STOP externe Les deux méthodes peuvent vous permettre de déplacer plusieurs axes simultanément. Vous modifiez l'avance de déplacement des axes avec la softkey F, Voir „Vitesse de rotation broche S, avance F, fonction auxiliaire M”, page 563. HEIDENHAIN iTNC 530...

  • Page 552: Positionnement Pas À Pas

    Positionnement pas à pas Lors du positionnement pas à pas, la TNC déplace un axe de la machine de la valeur d'un incrément prédéfini. Sélectionner mode Manuel ou Manivelle électronique Commuter la barre de softkeys Sélectionner le positionnement pas à pas: mettre la softkey INCREMENTAL sur ON PASSE RÉPÉTITIVE = Introduire la passe en mm, valider avec la touche ENT...

  • Page 553: Déplacement Avec Manivelle Électronique

    Les manivelles portables HR 5xx sont équipées d'un écran d'affichage sur lequel la TNC affiche diverses informations. A l'aide des softkeys de la manivelle, vous pouvez également introduire et exécuter d'importantes fonctions de réglage, comme p. ex., initialiser des points d'origine ou introduire des fonctions M. HEIDENHAIN iTNC 530...
  • Page 554 Dès que vous avez activé la manivelle à l'aide de la touche d'activation de manivelle, vous ne pouvez plus vous servir du panneau de commande. L'écran de la TNC affiche cet état dans une fenêtre auxiliaire. Les manivelles HR 5xx disposent des éléments de commande suivants: Touche d'ARRET D'URGENCE Ecran de manivelle pour l'affichage d'état et la sélection de...
  • Page 555 STEP ON ou OFF: Positionnement pas à pas actif ou inactif. Lorsque la fonction est active, la TNC affiche également l'incrément courant de déplacement Barre de softkeys: sélection de diverses fonctions, description dans les paragraphes suivants HEIDENHAIN iTNC 530...
  • Page 556 Particularités de la manivelle sans fil HR 550 FS Une liaison sans fil, au regard des nombreuses perturbations possibles, ne possède pas la même disponibilité qu'une liaison par câble. Avant la mise en service de la manivelle sans fil, il faut s'assurer qu'il n'existe pas des interactions avec d'autres utilisateurs dans l'environnement de la machine.
  • Page 557 TNC délivre automatiquement un arrêt d'urgence. Ceci peut également se produire lors de l'usinage. Garder la distance la plus faible possible avec la station d'accueil et poser la manivelle dans celle-ci lorsque la manivelle n'est pas utilisée! HEIDENHAIN iTNC 530...
  • Page 558 Lorsque la TNC a délivré un ARRET D'URGENCE, vous devez réactiver la manivelle. Procédez de la manière suivante: Sélectionner le mode Mémorisation/édition de programme Sélectionner la fonction MOD: appuyer sur la touche MOD Commuter la barre des softkeys Sélectionnez le menu de la manivelle: appuyez sur la softkey PARAMÈTRES MANIVELLE RADIO Réactiver la manivelle avec le bouton Lancer maniv.
  • Page 559 Déplacer l'axe actif dans le sens + ou Déplacer l'axe actif dans le sens – Désactiver la manivelle: appuyer sur la touche de la manivelle de la HR 5xx: vous pouvez maintenant piloter la TNC à partir du pupitre de la commande HEIDENHAIN iTNC 530...
  • Page 560 Réglage des potentiomètres Lorsque la manivelle a été activée, les potentiomètres du pupitre de la machine sont toujours actifs. Si vous désirez utiliser les potentiomètres sur la manivelle, procédez de la manière suivante: Appuyer sur les touches CTRLet manivelle de la HR 5xx. La TNC affiche dans l'écran de la manivelle le menu des softkeys permettant de sélectionner les potentiomètres Appuyer sur la softkey HW pour activer les potentiomètres de la...
  • Page 561 Appuyer sur la softkey F4 de la manivelle (OPM) A l'aide des softkeys de la manivelle, sélectionner le mode de fonctionnement voulu MAN: Mode manuel MDI: Positionnement avec introduction manuelle MDI SGL: Exécution de programme pas à pas RUN: Exécution de programme en continu HEIDENHAIN iTNC 530...
  • Page 562 Générer une séquence L complète Le constructeur de votre machine peut affecter n'importe quelle fonction à la touche de la manivelle „générer séquence CN“, voir le manuel de la machine. Définir avec la fonction MOD les valeurs des axes à valider dans une séquence CN (voir „Sélectionner l'axe pour générer une séquence L”...

  • Page 563: Vitesse De Rotation Broche S, Avance F, Fonction Auxiliaire M

    Pour valider l'introduction d'une avance F, vous devez appuyer sur la touche ENT au lieu de la touche START externe. Règles concernant l'avance F: Si l'on a introduit F=0, c'est l'avance la plus faible dans PM1020 qui est active F reste sauvegardée même après une coupure d'alimentation. HEIDENHAIN iTNC 530...

  • Page 564: Modifier La Vitesse De Rotation Broche Et L'avance

    Modifier la vitesse de rotation broche et l'avance La valeur programmée pour la vitesse de rotation broche S et l'avance F peut être modifiée de 0% à 150% avec les potentiomètres. Le potentiomètre de réglage de la vitesse de broche n'agit que sur les machines équipées d'un variateur de broche.

  • Page 565: Initialisation Du Point D'origine Sans Palpeur 3D

    Lors de l'initialisation du point d'origine, vous initialisez l'affichage de la TNC aux coordonnées d'une position pièce connue. Préparatif Fixer la pièce et la dégauchir Installer l'outil zéro de rayon connu S'assurer que la TNC affiche bien les positions effectives HEIDENHAIN iTNC 530...

  • Page 566: Initialiser Le Point D'origine Avec Les Touches D'axes

    Initialiser le point d'origine avec les touches d'axes Mesure de précaution Si la surface de la pièce ne doit pas être effleurée, il convient d'utiliser une cale d'épaisseur d. Pour le point d'origine, introduisez une valeur augmentée de d. Sélectionner le mode Manuel Déplacer l'outil avec précaution jusqu'à...

  • Page 567: Gestion Des Points D'origine Avec Le Tableau Preset

    Manuel ou Manivelle électronique (voir chapitre 14) au moyen des cycles palpeurs 400 à 402 et 410 à 419 en mode Automatique (voir Manuel d'utilisation des cycles, chapitres 14 et par une introduction manuelle (voir description ci-après) HEIDENHAIN iTNC 530...
  • Page 568 Les rotations de base du tableau Preset font tourner le système de coordonnées de la valeur du Preset située sur la même ligne que celle de la rotation de base. Lors de l'initialisation du point d'origine, la TNC vérifie si la position des axes inclinés coïncide bien avec les valeurs correspondantes du menu 3D ROT (en fonction du paramétrage dans le tableau de cinématique).
  • Page 569 (le numéro de ligne correspond au numéro Preset) Si nécessaire, sélectionner dans le tableau Preset la colonne (l'axe) que vous voulez modifier A l'aide de la softkey, sélectionner l'un des choix disponibles (voir le tableau suivant) HEIDENHAIN iTNC 530...
  • Page 570 Fonction Softkey Valider directement la position effective de l’outil (du comparateur) comme nouveau point d'origine: la fonction ne mémorise le point d'origine que sur l'axe sur lequel se trouve actuellement la surbrillance Affecter une valeur au choix à la position effective de l'outil (du comparateur): la fonction ne mémorise le point d'origine que sur l'axe actuellement en surbrillance.
  • Page 571 TNC inscrit un - (2ème barre de softkeys) dans toutes les colonnes Ajouter une seule ligne à la fin du tableau (2ème menu de softkeys) Effacer une seule ligne à la fin du tableau (2ème menu de softkeys) HEIDENHAIN iTNC 530...
  • Page 572 Activer le point d'origine du tableau Preset en mode Manuel Attention, risque de collision! Lorsque l'on active un point d'origine issu du tableau Preset, la TNC annule un décalage de point zéro actif. Par contre, une conversion de coordonnées que vous auriez programmée avec le cycle 19 Inclinaison du plan d’usinage ou avec la fonction PLANE reste active.

  • Page 573: 14.5 Utilisation D'un Palpeur 3D

    14.5 Utilisation d'un palpeur 3D Résumé Notez que HEIDENHAIN ne garantit le bon fonctionnement des cycles de palpage qu'avec les palpeurs HEIDENHAIN! En mode de fonctionnement Manuel, vous disposez des cycles palpeurs suivants: Fonction Softkey Page Etalonnage de la longueur effective...

  • Page 574: Sélectionner Le Cycle Palpeur

    Sélectionner le cycle palpeur Sélectionner le mode Manuel ou Manivelle électronique Sélectionner les fonctions de palpage: appuyer sur la softkey FONCTIONS PALPAGE. La TNC affiche d’autres softkeys: voir tableau ci-dessus Sélectionner le cycle palpeur: p. ex. appuyer sur la softkey PALPAGE ROT, la TNC affiche à l'écran le menu correspondant Procès-verbal de mesure issu des cycles palpeurs...

  • Page 575: Enregistrer Les Valeurs De Mesure Issues Des Cycles Palpeurs Dans Un Tableau De Points Zéro

    Introduire le nom du tableau de points zéro (avec chemin d'accès complet) dans le champ de saisie Tableau de points zéro Appuyer sur la softkey ENTREE DANS TAB. POINTS, la TNC mémorise le point zéro dans le numéro introduit du tableau indiqué HEIDENHAIN iTNC 530...

  • Page 576: Enregistrer Les Valeurs De Mesure Issues Des Cycles Palpeurs Dans Le Tableau Preset

    Enregistrer les valeurs de mesure issues des cycles palpeurs dans le tableau Preset Utilisez cette fonction si vous désirez enregistrer des valeurs de mesure dans le système de coordonnées machine (coordonnées REF). Si vous voulez enregistrer les valeurs de mesure dans le système de coordonnées pièce (coordonnées REF), utilisez la softkey ENTREE DANS TAB.

  • Page 577: Enregistrer Les Valeurs De Mesure Dans Le Tableau De Presets De Palettes

    Introduire le numéro de preset dans le champ de saisie Numéro dans tableau: Appuyer sur la softkey ENTREE TAB. PRESET PAL.: La TNC enregistre le point zéro sous le numéro introduit dans le tableau de Presets de palettes HEIDENHAIN iTNC 530...

  • Page 578: 14.6 Etalonner Le Palpeur 3D

    14.6 Etalonner le palpeur 3D Introduction Pour déterminer exactement le point de commutation réel d'un palpeur 3D, vous devez l'étalonner. Sinon, la TNC n'est pas en mesure de fournir des résultats de mesure précis. Vous devez toujours étalonner le palpeur lors: de la mise en service d'une rupture de la tige de palpage du changement de la tige de palpage...

  • Page 579: Etalonner Le Rayon Effectif Et Compenser L'excentrement Du Palpeur

    Calculer l'excentrement de la bille: appuyer sur la softkey 180°. La TNC fait tourner le palpeur de 180° Palpage: appuyer 4 x sur la touche START CN. Le palpeur 3D palpe une position de l'alésage dans chaque direction et calcule l'excentrement du palpeur. HEIDENHAIN iTNC 530...

  • Page 580: Afficher Les Valeurs D'étalonnage

    Afficher les valeurs d'étalonnage La TNC mémorise la longueur et le rayon effectifs ainsi que la valeur de désaxage du palpeur et les prendra en compte lors des utilisations ultérieures du palpeur 3D. Pour afficher les valeurs mémorisées, appuyez sur ETAL L et ETAL R. Si vous utilisez plusieurs palpeurs ou séquences de données d'étalonnage: voir „Gérer plusieurs séquences de données d'étalonnage”, page 580...

  • Page 581: Compensation Du Désalignement De La Pièce Avec Un Palpeur 3D

    Si oui, appuyez sur la touche ENT. La TNC peut aussi exécuter une compensation de bridage si votre machine est préparée à cet effet. Si nécessaire, prenez contact avec le constructeur de votre machine. HEIDENHAIN iTNC 530...
  • Page 582 Résumé Cycle Softkey Rotation de base à partir de deux points: La TNC calcule l'angle compris entre la ligne reliant les centres des trous et une position nominale (axe de référence angulaire) Rotation de base à partir de 2 trous/tenons: La TNC calcule l'angle compris entre la ligne reliant les centres des trous/tenons et une position nominale (axe de référence angulaire)

  • Page 583: Déterminer La Rotation De Base À Partir De Deux Points

    Presets de palettes La TNC affiche un preset de palette actif dans l'affichage d'état supplémentaire (voir „Informations générales sur les palettes (onglet PAL)” à la page 93). HEIDENHAIN iTNC 530...
  • Page 584 Afficher la rotation de base Lorsque vous sélectionnez à nouveau PALPAGE ROT, l'angle de la rotation de base apparaît dans l'affichage de l'angle de rotation. La TNC affiche également l'angle de rotation dans l'affichage d'état supplémentaire (INFOS POS.) L’affichage d’état fait apparaître un symbole pour la rotation de base lorsque la TNC déplace les axes de la machine conformément à...

  • Page 585: Rotation De Base À Partir De 2 Trous/Tenons

    Après l'opération de palpage, introduire le numéro de Preset dans le champ Numéro dans tableau: dans lequel la TNC doit mémoriser la rotation active Appuyer sur la softkey ENTRÉE DS TABLEAU PRESET pour mémoriser la rotation de base dans le tableau Preset HEIDENHAIN iTNC 530...

  • Page 586: Dégauchir La Pièce À Partir De Deux Points

    Dégauchir la pièce à partir de deux points Sélectionner la fonction de palpage: appuyer sur la softkey PALPAGE ROT (barre de softkey 2) Positionner le palpeur à proximité du premier point de palpage Sélectionner le sens de palpage pour qu'il soit perpendiculaire à...

  • Page 587: Initialisation Du Point D'origine Avec Palpeur 3D

    „Enregistrer les valeurs de mesure issues des cycles palpeurs dans le tableau Preset”, page 576 ou Voir „Enregistrer les valeurs de mesure dans le tableau de Presets de palettes”, page 577) Quitter la fonction de palpage: appuyer sur la touche HEIDENHAIN iTNC 530...

  • Page 588: Coin Pris Comme Point D'origine - Valider Les Points Palpés Pour La Rotation De Base

    Coin pris comme point d'origine – Valider les points palpés pour la rotation de base Sélectionner la fonction de palpage: appuyer sur la softkey PALPAGE P Points de palpage issus de la rotation de base ?: Appuyer sur la touche ENT pour valider les coordonnées des points de palpage Positionner le palpeur à...

  • Page 589: Centre De Cercle Comme Point D'origine

    Presets de palettes”, page 577) Quitter la fonction de palpage: appuyer sur la touche END A l'issue du palpage, la TNC affiche les coordonnées actuelles du centre du cercle ainsi que le rayon PR. HEIDENHAIN iTNC 530...

  • Page 590: Axe Central Comme Point D'origine

    Axe central comme point d'origine Sélectionner la fonction de palpage: appuyer sur la softkey PALPAGE Positionner le palpeur à proximité du premier point de palpage Sélectionner le sens de palpage par softkey Palpage: appuyer sur la touche START CN Positionner le palpeur à proximité du deuxième point de palpage Palpage: appuyer sur la touche START CN Point d'origine: introduire la coordonnée du point...

  • Page 591: Initialiser Des Points D'origine À Partir De Trous/Tenons Circulaires

    TNC calcule un point d'origine erroné. Centre de cercle à partir de 3 trous: La TNC calcule une trajectoire circulaire sur laquelle se trouvent les 3 trous et détermine le centre de cercle de cette trajectoire circulaire. HEIDENHAIN iTNC 530...

  • Page 592: Mesure De Pièces Avec Palpeur 3D

    Mesure de pièces avec palpeur 3D Vous pouvez aussi utiliser le palpeur en modes Manuel et Manivelle électronique pour faire des mesures simples sur la pièce. Pour réaliser des opérations de mesure complexes, on dispose de nombreux cycles de palpage programmables (voir manuel d'utilisation des cycles, chapitre 16, Contrôle automatique des pièces).
  • Page 593 A l’aide d’un palpeur 3D, vous pouvez déterminer un angle dans le plan d’usinage. La mesure concerne: l’angle compris entre l’axe de référence angulaire et une arête de la pièce ou l’angle compris entre deux arêtes L’angle mesuré est affiché sous forme d’une valeur de 90° max. HEIDENHAIN iTNC 530...
  • Page 594 Déterminer l’angle compris entre l’axe de référence angulaire et une arête de la pièce Sélectionner la fonction de palpage: appuyer sur la softkey PALPAGE ROT Angle de rotation: noter l'angle de rotation affiché si vous souhaitez appliquer ultérieurement la rotation de base précédente Exécuter la rotation de base avec le côté...

  • Page 595: Fonctions De Palpage Avec Palpeurs Mécaniques Ou Comparateurs

    575, ou Voir „Enregistrer les valeurs de mesure issues des cycles palpeurs dans le tableau Preset”, page 576) Terminer la fonction de palpage: appuyer sur la touche HEIDENHAIN iTNC 530...

  • Page 596: Inclinaison Du Plan D'usinage (Option Logiciel 1)

    14.9 Inclinaison du plan d'usinage (option logiciel 1) Application, mode opératoire Les fonctions d'inclinaison du plan d'usinage sont adaptées à la machine et à la TNC par le constructeur. Sur certaines têtes pivotantes (tables pivotantes), le constructeur de la machine définit si les angles programmés dans le cycle doivent être interprétés par la TNC comme coordonnées des axes rotatifs ou comme composantes angulaires d'un plan incliné.
  • Page 597 Pour le calcul du système de coordonnées transformé, la TNC prend en compte les décalages mécaniques de la tête pivotante (parties „translationnelles“) ainsi que les décalages provoqués par l'inclinaison de l'outil (correction de longueur d'outil 3D). HEIDENHAIN iTNC 530...

  • Page 598: Franchissement Des Points De Référence Avec Axes Inclinés

    Franchissement des points de référence avec axes inclinés Les axes étant inclinés, franchissez les points de référence à l'aide des touches de sens externes. La TNC interpole alors les axes concernés. Veillez à ce que la fonction „Inclinaison du plan d'usinage“ soit active en mode Manuel et que l'angle effectif de l'axe rotatif ait été...

  • Page 599: Initialisation Du Point D'origine Sur Machines Équipées D'un Plateau Circulaire

    Inclinaison du plan d'usinage en mode manuel La fonction „Valider la position effective“ n'est pas autorisée si la fonction Inclinaison du plan d'usinage est active Les positionnements PLC (définis par le constructeur de la machine) ne sont pas autorisés HEIDENHAIN iTNC 530...

  • Page 600: Activation Manuelle De L'inclinaison

    Activation manuelle de l'inclinaison Sélectionner l'inclinaison manuelle: appuyer sur la softkey 3D ROT Avec la touche fléchée, positionner la surbrillance sur le sous-menu Mode Manuel Activer l'inclinaison manuelle: appuyer sur la softkey ACTIF Avec la touche fléchée, positionner la surbrillance sur l'axe rotatif souhaité...

  • Page 601: Configurer Le Sens Actuel De L'axe D'outil En Tant Que Sens D'usinage Actif (Fonction Fcl2)

    Inclinaison du plan d'usinage. Si la fonction Déplacement dans le sens de l'axe d'outil est active, l'affichage d'état affiche le symbole Cette fonction est également disponible si vous voulez interrompre le déroulement du programme et déplacer les axes manuellement. HEIDENHAIN iTNC 530...
  • Page 602 Mode manuel et réglages...

  • Page 603: Positionnement Avec Introduction Manuelle

    Positionnement avec introduction manuelle...

  • Page 604: Programmation Et Exécution D'opérations D'usinage Simples

    Positionnement avec introduction manuelle. Pour cela, vous pouvez introduire un petit programme en format Texte clair HEIDENHAIN ou en DIN/ISO et l’exécuter directement. Même les cycles d'usinage et de palpage, ainsi que certaines fonctions spéciales (touche SPEC FCT) de la TNC sont disponibles dans le mode IMD.
  • Page 605 Appeler le cycle de PERCAGE 6 L Z+200 R0 FMAX M2 Dégager l'outil 7 END PGM $MDI MM Fin du programme Fonction droite: voir „Droite L”, page 228, cycle PERCAGE: voir manuel d'utilisation des cycles, cycle 200 PERCAGE. HEIDENHAIN iTNC 530...
  • Page 606 Exemple 2: compenser le désalignement de la pièce sur machines avec un plateau circulaire Exécuter la rotation de base avec palpeur 3D. voir Manuel d'utilisation des cycles palpeurs „Cycles palpeurs en modes Manuel et Manivelle électronique“, paragraphe „Compenser le désalignement de la pièce“.

  • Page 607: Sauvegarder Ou Effacer Des Programmes Contenus Dans $Mdi

    Positionnement avec introduction manuelle ne doit pas être sélectionné (et pas davantage en arrière- plan) le fichier $MDI ne doit pas être sélectionné en mode Mémorisation/Edition de programme Autres informations: voir „Copier un fichier donné”, page 131. HEIDENHAIN iTNC 530...
  • Page 608 Positionnement avec introduction manuelle...

  • Page 609: Test De Programme Et Exécution De Programme

    Test de programme et exécution de programme...

  • Page 610: 16.1 Graphiques

    16.1 Graphiques Application Dans les modes Exécution de programme et Test de programme, la TNC simule graphiquement l'usinage. A l'aide des softkeys, vous sélectionnez le graphique en Vue de dessus Représentation dans 3 plans Représentation 3D Le graphique de la TNC correspond à une pièce usinée avec un outil de forme cylindrique.
  • Page 611 Vous pouvez aussi régler la vitesse de simulation avant de lancer un programme: Commuter la barre de softkeys Sélectionner les fonctions pour régler la vitesse de simulation Sélectionner par softkey la fonction désirée, par exemple pour augmenter la vitesse de test pas à pas HEIDENHAIN iTNC 530...

  • Page 612: Résumé: Vues

    Résumé: vues En modes Exécution de programme et Test de programme, la TNC affiche les softkeys suivantes: Softkey Vue de dessus Représentation dans 3 plans Représentation 3D Restriction pendant l'exécution du programme L'usinage ne peut pas être représenté simultanément de manière graphique si le calculateur de la TNC est saturé...

  • Page 613: Représentation Dans 3 Plans

    La TNC affiche les coordonnées de la ligne transversale par rapport au point zéro pièce dans la fenêtre graphique, en bas de l'écran. Seules les coordonnées du plan d'usinage sont affichées. Vous activez cette fonction à l'aide du paramètre-machine 7310. HEIDENHAIN iTNC 530...

  • Page 614: Représentation 3D

    Représentation 3D La TNC représente la pièce dans l’espace. Si vous disposez du hardware adéquat, la TNC représente aussi les opérations d'usinage dans le plan d'usinage incliné ou sur plusieurs faces avec son graphique 3D en haute résolution. Avec les softkeys, vous pouvez faire pivoter la vue 3D autour de l'axe vertical ou la faire basculer autour de l'axe horizontal.
  • Page 615 TNC agrandit la zone définie de la pièce Pour actionner rapidement le zoom avec la souris: tourner la molette de la souris vers l'avant ou vers l'arrière Double-clic du bouton droit de la souris: sélection de la vue standard HEIDENHAIN iTNC 530...
  • Page 616 Faire apparaître le cadre du contour de la pièce brute ou le supprimer Commuter la barre de softkeys jusqu'à ce qu'apparaisse la softkey pour les fonctions de rotation et agrandir/réduire Sélectionner les fonctions pour faire tourner et agrandir/diminuer la pièce: Faire apparaître le cadre pour le BLK-FORM: sur la softkey, mettre la surbrillance sur AFFICHAGE Masquer le cadre pour le BLK-FORM: sur la softkey,...

  • Page 617: Agrandissement De La Découpe

    Fonction Softkeys Sélection face gauche/droite de la pièce Sélection face avant/arrière de la pièce Sélection face haut/bas de la pièce Déplacer le plan de découpe pour réduire ou agrandir la pièce brute Valider la découpe HEIDENHAIN iTNC 530...

  • Page 618: Répéter La Simulation Graphique

    Position du curseur avec l’agrandissement de la découpe Lors d'un agrandissement de la découpe, la TNC affiche les coordonnées de l'axe que vous avez sectionné. Les coordonnées correspondent à la zone définie pour l'agrandissement de la découpe. A gauche du trait oblique, la TNC affiche la plus petite coordonnée de la zone (point MIN) et à...

  • Page 619: Détermination Du Temps D'usinage

    Mémoriser le temps affiché Afficher la somme de la durée enregistrée et de la durée affichée Effacer le temps affiché Pendant le test du programme, la TNC remet le chronomètre à zéro dès qu'un nouveau BLK-FORM est lu. HEIDENHAIN iTNC 530...

  • Page 620: Fonctions D'affichage Du Programme

    16.2 Fonctions d'affichage du programme Résumé Dans les modes exécution du programme et en mode Test de programme, la TNC affiche les softkeys qui vous permettent de visualiser le programme d'usinage page par page: Fonctions Softkey Dans le programme, reculer d’une page d'écran Dans le programme, avancer d’une page d'écran Sélectionner le début du programme Sélectionner la fin du programme...

  • Page 621: 16.3 Test De Programme

    Si votre machine est équipée de l'option de logiciel DCM (contrôle dynamique anti-collision), vous pouvez aussi exécuter en mode Test de programme un contrôle anti- collision (voir „Contrôle anti-collision en mode de fonctionnement Test de programme” à la page 405) HEIDENHAIN iTNC 530...
  • Page 622 PLC les positionnements qui exécutent un changement de palette HEIDENHAIN conseille donc de lancer chaque programme avec la prudence qui s'impose, y compris si le test du programme n'a généré aucun message d'erreur et n'a pas pu mettre en évidence des dommages visibles de la pièce.
  • Page 623 Pour poursuivre le test, vous ne devez pas exécuter les actions suivantes: sélectionner une autre séquence avec les touches fléchées ou la touche GOTO apporter des modifications au programme changer de mode de fonctionnement sélectionner un nouveau programme HEIDENHAIN iTNC 530...
  • Page 624 Exécuter le test du programme jusqu'à une séquence donnée Avec STOP A N, la TNC n'exécute le test de programme que jusqu'à la séquence portant le numéro N. En mode Test de programme, sélectionner le début du programme Sélectionner le test de programme jusqu'à une séquence donnée: appuyer sur la softkey STOP A N Stop à...
  • Page 625 Test de programme. Si nécessaire, après la mise sous tension, sélectionner à nouveau la cinématique. Lorsque vous sélectionnez une cinématique avec le code kinematic, la TNC commute la cinématique de la machine et la cinématique de test. HEIDENHAIN iTNC 530...
  • Page 626 Sélectionner la cinématique pour le test du programme Cette fonction doit être activée par le constructeur de votre machine. Vous pouvez utiliser cette fonction sur des machines, sur lesquelles vous voulez définir le plan d'usinage en configurant manuellement les axes de la machine. Sélectionner le mode Test de programme Sélectionnez le programme que vous désirez tester Sélectionner la fonction MOD...

  • Page 627: 16.4 Exécution De Programme

    Exécution du programme à partir d’une séquence donnée Sauter des séquences Editer un tableau d’outils TOOL.T Contrôler et modifier les paramètres Q Superposer un positionnement avec la manivelle Fonctions destinées à la représentation graphique Affichage d'état supplémentaire HEIDENHAIN iTNC 530...

  • Page 628: Exécuter Un Programme D'usinage

    Exécuter un programme d’usinage Préparatif 1 Fixer la pièce sur la table de la machine 2 Initialiser le point d'origine 3 Sélectionner les tableaux et fichiers de palettes à utiliser (état M) 4 Sélectionner le programme d'usinage (état M) Vous pouvez modifier l’avance et la vitesse de rotation broche à...

  • Page 629: Interrompre L'usinage

    Attention, risque de collision! Notez que les sauts de programme avec la fonction GOTO ne réinitialisent pas les fonctions modales Après une interruption, n'exécuter le début de programme qu'avec une nouvelle sélection du programme (touche PGM MGT). HEIDENHAIN iTNC 530...
  • Page 630 Programmation d’axes non asservis („axes compteurs“) Cette fonction doit être adaptée par le constructeur de votre machine. Consultez le manuel de votre machine. La TNC interrompt automatiquement le déroulement du programme dès qu'elle détecte dans une séquence de déplacement un axe défini comme axe non asservi („axe compteur“) par le constructeur de la machine.

  • Page 631: Déplacer Les Axes De La Machine Pendant Une Interruption

    Le constructeur de la machine peut définir une configuration pour que, lors d’une interruption de programme, vous puissiez toujours déplacer les axes dans le système de coordonnées actif actuellement, donc éventuellement dans le système de coordonnées incliné. Consultez le manuel de votre machine. HEIDENHAIN iTNC 530...

  • Page 632: Reprise D'usinage Après Une Interruption

    Reprise d'usinage après une interruption Si vous interrompez l’exécution du programme dans un cycle d’usinage, redémarrez le cycle du début lors d'un réaccostage. Les phases d’usinage déjà réalisées par la TNC seront réexécutées. Si vous interrompez l'exécution du programme à l'intérieur d'une répétition de partie de programme ou d'un sous-programme, vous devez retourner à...

  • Page 633: Reprendre Le Programme À Un Endroit Quelconque (Amorce De Séquence)

    Ceci reste valable que si vous n'avez modifié que la longueur d'outil. Les fonctions auxiliaires M142 (effacer les informations de programme modales) et M143 (effacer la rotation de base) sont interdites avec une amorce de séquence. HEIDENHAIN iTNC 530...
  • Page 634 Le paramètre-machine 7680 permet de définir si l’amorce de séquence débute à la séquence 0 du programme principal lorsque les programmes sont imbriqués ou à la séquence 0 du programme dans lequel a eu lieu la dernière interruption de l’exécution du programme. Avec la softkey 3D ROT et pour aborder la position de rentrée dans le programme, vous pouvez commuter le système de coordonnées entre incliné/non incliné...
  • Page 635 Si vous rentrez dans un sous-programme avec la touche GOTO numéro de séquence, la TNC ne lit pas la fin du sous-programme (LBL 0)! Dans ce cas, il faut toujours réaccoster avec la fonction Amorce de séquence! HEIDENHAIN iTNC 530...

  • Page 636: Réaccoster Le Contour

    Réaccoster le contour La fonction ABORDER POSITION permet à la TNC de déplacer l'outil vers le contour de la pièce dans les situations suivantes: Réaccoster le contour après déplacement des axes de la machine lors d'une interruption réalisée sans STOP INTERNE Réaccoster le contour après une amorce avec AMORCE A SEQUENCE N, par exemple après une interruption avec STOP INTERNE...

  • Page 637: Lancement Automatique Du Programme

    (voir fig. de droite, au centre) Heure (heu:min:sec): heure à laquelle le programme doit être lancé Date (JJ.MM.AAAA): date à laquelle le programme doit être lancé Pour activer le lancement: mettre la softkey AUTOSTART sur ON HEIDENHAIN iTNC 530...

  • Page 638: 16.6 Sauter Des Séquences

    16.6 Sauter des séquences Application Lors du test ou de l'exécution du programme, vous pouvez sauter les séquences marquées du signe „/“ lors de la programmation: Ne pas exécuter ou ne pas tester les séquences marquées du signe „/“: régler la softkey sur ON Exécuter ou tester les séquences marquées du signe „/“: régler la softkey sur OFF Cette fonction n'agit pas dans les séquences TOOL DEF.

  • Page 639: 16.7 Arrêt Optionnel Programmé

    M1 a été programmée: régler la softkey sur OFF Arrêter l'exécution ou le test du programme dans les séquences où M1 a été programmée: régler la softkey sur ON M1 n'agit pas dans le mode test de programme. HEIDENHAIN iTNC 530...
  • Page 640 Test de programme et exécution de programme...

  • Page 641: Fonctions Mod

    Fonctions MOD...

  • Page 642: 17.1 Sélectionner La Fonction Mod

    17.1 Sélectionner la fonction MOD Grâce aux fonctions MOD, vous disposez d'autres possibilités d'affichages et de saisies de données. Les fonctions MOD disponibles dépendent du mode de fonctionnement sélectionné. Sélectionner les fonctions MOD Sélectionner le mode de fonctionnement dans lequel vous désirez modifier des fonctions MOD.

  • Page 643: Résumé Des Fonctions Mod

    Définir les axes pour le transfert de la position courante Initialiser les limites de déplacement Afficher les points d'origine Afficher les temps de fonctionnement Si nécessaire, afficher les fichiers d'AIDE Configurer la plage horaire Si nécessaire, sélectionner la cinématique de la machine Remarques sur la licence HEIDENHAIN iTNC 530...

  • Page 644: 17.2 Numéros De Logiciel

    Les numéros de logiciel suivants apparaissent à l'écran de la TNC lors de la sélection des fonctions MOD: NC: Numéro du logiciel CN (géré par HEIDENHAIN) PLC: Numéro ou nom du logiciel PLC (géré par le constructeur de votre machine) Niveau de développement (FCL=Feature Content Level):...

  • Page 645: 17.3 Introduire Un Code

    Fermer le sommaire des versions: appuyer sur la touche END En cas de besoin, vous pouvez copier dans le répertoire TNC: le fichier version.a mémorisé et l'envoyer pour diagnostic au constructeur de votre machine ou à HEIDENHAIN. HEIDENHAIN iTNC 530...

  • Page 646: 17.4 Chargement De Service-Packs

    17.4 Chargement de service-packs Application Vous devez impérativement prendre contact avec le constructeur de votre machine avant d'installer un service- pack. A l'issue du processus d'installation, la TNC exécute un redémarrage à chaud. Avant de charger le service-pack, mettre la machine en état d'ARRET D'URGENCE. Si ceci n'est pas encore fait: Se relier au réseau à...

  • Page 647: Configurer Les Interfaces De Données

    être sélectionnée entre 110 et 115.200 bauds. Mode de Périphérique Symbole fonctionnement PC avec logiciel de transmission HEIDENHAIN TNCremoNT Unité à disquettes HEIDENHAIN FE 401 B FE 401 à partir programme n° 230 626-03 Autres périphériques, tels EXT1, EXT2 qu'imprimante, lecteur, lecteur de ruban perforé, PC sans...

  • Page 648: Affectation

    Affectation Cette fonction vous permet de déterminer la destination des données en provenance de la TNC. Applications: Restituer des valeurs avec la fonction de paramètres Q FN15 Restituer des valeurs avec la fonction de paramètres Q FN16 C'est le mode de fonctionnement de la TNC qui détermine si l'on doit utiliser la fonction PRINT ou la fonction PRINT-TEST: Mode TNC Fonction de transfert...

  • Page 649: Logiciel De Transfert Des Données

    Logiciel de transfert des données Pour des transferts entrants ou sortants à partir de la TNC, utilisez le logiciel de transfert de données TNCremoNT de HEIDENHAIN. TNCremoNT vous permet de gérer toutes les commandes HEIDENHAIN via l'interface série ou l'interface Ethernet.
  • Page 650 Transfert des données entre la TNC et TNCremoNT Avant de transférer un programme de la TNC vers un PC, assurez-vous impérativement que vous avez bien enregistré le programme actuellement sélectionné dans la TNC. La TNC mémorise automatiquement les modifications lorsque vous changez de mode de fonctionnement de la TNC ou lorsque vous appelez le gestionnaire de fichiers avec la touche PGM MGT.

  • Page 651: 17.6 Interface Ethernet

    (100BaseTX ou 10BaseT). Si vous reliez la TNC directement à un PC, vous devez utiliser un câble croisé. HEIDENHAIN iTNC 530...

  • Page 652: Relier L'itnc Directement Avec Un Pc Windows

    Relier l'iTNC directement avec un PC Windows A peu de frais et sans connaissances particulières relatives au réseau, vous pouvez relier l'iTNC 530 directement sur un PC équipé d'une carte Ethernet. Pour cela, il vous suffit d'effectuer quelques configurations sur la TNC et d'exécuter les configurations correspondantes sur le PC.
  • Page 653 PC, par ex. 160.1.180.1 Dans le champ <Masque Subnet>, introduisez 255.255.0.0 Validez la configuration avec <OK> Enregistrez la configuration de réseau avec <OK>; si nécessaire, relancez Windows HEIDENHAIN iTNC 530...

  • Page 654: Configurer La Tnc

    Configurer la TNC Configuration de la version à deux processeurs: voir „Réseau, configurations”, page 721 Faites paramétrer la configuration réseau de la TNC par un spécialiste réseau. Notez que la TNC exécute un redémarrage à chaud lorsque vous modifiez l'adresse IP de la TNC. En mode Mémorisation/édition de programme, appuyez sur la touche MOD Introduisez le code NET123;...
  • Page 655 Par défaut, cette fonction doit être désactivée. N'activer la fonction que si, de manière externe, la seconde interface Ethernet optionnelle disponible de la TNC doit être exploitée à des fins de diagnostics. A n'activer qu'en liaison avec le service après-vente HEIDENHAIN iTNC 530...
  • Page 656 Vous pouvez ici créer ou sélectionner un profil Profil dans lequel tous les paramètres affichés dans cette fenêtre sont enregistrés. HEIDENHAIN propose deux profils standard: LAN-DHCP: Paramétrage de l'interface Ethernet TNC standard qui devraient fonctionner dans un réseau d'entreprise standard...
  • Page 657 La TNC doit récupérer automatiquement le Gateway par défaut Option Configurer manuellement Gateway par défaut: Introduire manuellement les adresses IP du Gateway par défaut Valider les modifications avec le bouton OK ou les ignorer avec le bouton Quitter HEIDENHAIN iTNC 530...
  • Page 658 L'onglet Internet est actuellement inopérant. Sélectionnez l'onglet Ping/Routing pour effectuer le paramétrage du Ping et du Routing: Configuration Signification Dans le champ Adresse: introduire l'adresse IP Ping avec laquelle vous souhaitez vérifier une connexion réseau. Introduction: 4 valeurs numériques séparées par un point, p. ex. 160.1.180.20.
  • Page 659 Longueur maximale = 8 caractères; les caractères spéciaux _ - $ % & # sont autorisés FILESYSTEMTYPE Type de système de fichiers. NFS: Network File System SMB: Server Message Block (protocole Windows) HEIDENHAIN iTNC 530...
  • Page 660 Configuration Signification OPTIONS avec Données sans espace, séparées par une FILESYSTEMTYPE virgule et écrites à la suite les unes des =nfs autres. Attention aux majuscules/minuscules. RSIZE=: dimension de paquet pour la réception de données, en octets Plage d'introduction: 512 à 8 192 WSIZE=: dimension du paquet pour l'envoi de données, en octets.
  • Page 661 Nouvelle réception du paquet de données, liaison correcte TIMEOUT Pas de nouvelle réception du paquet, vérifier la liaison CAN NOT ROUTE Le paquet de données n'a pas pu être envoyé, contrôler l'adresse Internet du serveur et du routeur sur la TNC HEIDENHAIN iTNC 530...

  • Page 662: 17.7 Configurer Pgm Mgt

    17.7 Configurer PGM MGT Application Avec la fonction MOD, vous définissez les répertoires ou fichiers qui doivent être affichés par la TNC: Configuration PGM MGT: sélectionner le nouveau gestionnaire de fichiers utilisable avec la souris ou l'ancien gestionnaire de fichiers Configuration Fichiers dépendants: définir s'il faut ou non afficher des fichiers dépendants.

  • Page 663: Fichiers Dépendants

    MANUEL. Si un fichier a des fichiers dépendants, la TNC affiche le caractère + dans la colonne Etat du gestionnaire de fichiers (seulement si Fichiers dépendants est sur AUTOMATIQUE). HEIDENHAIN iTNC 530...

  • Page 664: Paramètres Utilisateur Spécifiques De La Machine

    17.8 Paramètres utilisateur spécifiques de la machine Application Afin de pouvoir réaliser la configuration des fonctions machine pour l'utilisateur, le constructeur de votre machine peut définir jusqu'à 16 paramètres machine destinés à servir de paramètres utilisateur. Cette fonction n'est pas disponible sur toutes les TNC. Consultez le manuel de votre machine.

  • Page 665: Visualiser La Pièce Brute Dans La Zone D'usinage

    Vous devez ensuite poser votre pièce sur la table de la machine et sur ces coordonnées pour conserver lors de l'usinage les mêmes relations que celles du test anti-collision. HEIDENHAIN iTNC 530...
  • Page 666 Par ailleurs, vous pouvez également activer la surveillance de la zone de travail pour le mode Test de programme si vous désirez tester le programme avec le point d'origine courant et les zones de déplacements actives (voir tableau suivant, dernière ligne). Fonction Softkey Décaler la pièce brute vers la gauche...

  • Page 667: Faire Pivoter Toute La Représentation

    Faire pivoter toute la représentation La troisième barre de softkeys comporte des fonctions vous permettant de faire pivoter ou basculer toute la représentation: Fonction Softkeys Faire tourner la représentation verticalement Faire basculer la représentation horizontalement HEIDENHAIN iTNC 530...

  • Page 668: Sélectionner L'affichage De Positions

    17.10 Sélectionner l'affichage de positions Application Vous pouvez modifier l’affichage des coordonnées pour le mode Manuel et les modes Exécution de programme: La figure de droite indique différentes positions de l’outil 1 Position de départ 2 Position à atteindre par l’outil 3 Point zéro pièce 4 Point zéro machine DIST...

  • Page 669: 17.11 Sélectionner L'unité De Mesure

    Commutation mm/inch = inch. Affichage avec 4 chiffres après la virgule Si l'affichage en pouces est activé, la TNC affiche également l'avance en inch/min. Dans un programme en pouces, vous devez introduire l'avance augmentée du facteur 10. HEIDENHAIN iTNC 530...

  • Page 670: Sélectionner Le Langage De Programmation Pour $Mdi

    $MDI Application La fonction MOD Introduction de programme vous permet de commuter la programmation du fichier $MDI. Programmation de $MDI.H en Dialogue texte clair: Introduction de programme: HEIDENHAIN Programmation $MDI.I en DIN/ISO: Introduction de programme: ISO Fonctions MOD...

  • Page 671: Sélectionner L'axe Pour Générer Une Séquence L

    Sélection d'axes %01111: X, Y, Z, IV. Prise en compte des axes Sélection d'axes %00111: prise en compte des axes X, Y, Z Sélection d'axes %00011: prise en compte des axes X, Y Sélection d'axe %00001: prise en compte de l'axe X HEIDENHAIN iTNC 530...

  • Page 672: Introduire Les Limites De La Zone De Déplacement, Afficher Le Point Zéro

    17.14 Introduire les limites de la zone de déplacement, afficher le point zéro Application Dans la zone de déplacement max., vous pouvez limiter la course utile pour les axes de coordonnées. Exemple d’application: protection d’un diviseur contre tout risque de collision La zone de déplacement max.

  • Page 673: Affichage Du Point D'origine

    Le point d'origine peut être initialisé manuellement ou bien activé à partir du tableau Preset. Vous ne pouvez pas modifier le point d'origine dans le menu de l'écran. Les valeurs affichées dépendent de la configuration de votre machine. HEIDENHAIN iTNC 530...

  • Page 674: 17.15 Afficher Les Fichiers D'aide

    17.15 Afficher les fichiers d'AIDE Application Les fichiers d'aide sont destinés à assister l'opérateur dans les situations où des procédures définies doivent être appliquées, par exemple, lors du dégagement de la machine après une coupure d'alimentation. Il en va de même pour les fonctions auxiliaires qui peuvent être consultées dans un fichier d'AIDE.

  • Page 675: Afficher Les Temps De Fonctionnement

    En bas de l'écran, vous pouvez introduire un code permettant à la TNC de remettre à zéro les durées affichées. C'est le constructeur de votre machine qui définit exactement les durées à remettre à zéro par la TNC; consulter le manuel de la machine! HEIDENHAIN iTNC 530...

  • Page 676: 17.17 Vérifier Le Support De Données

    17.17 Vérifier le support de données Application Avec la softkey VÉRIFIER SYSTÈME FICHIERS, vous pouvez effectuer une vérification du disque dur avec réparation automatique pour les lecteur TNC et PLC. La partition-système de la TNC est vérifiée automatiquement à chaque redémarrage de la commande.

  • Page 677: 17.18 Régler L'heure-Système

    Si nécessaire, modifier l'heure en introduisant des valeurs numériques Enregistrer la configuration: Cliquer sur le bouton OK Rejeter les modifications et interrompre le dialogue: Cliquer sur le bouton Quitter HEIDENHAIN iTNC 530...

  • Page 678: 17.19 Télé-Service

    élevée que par le biais de l'interface série RS-232-C. Grâce au logiciel TeleService de HEIDENHAIN, le constructeur de votre machine peut établir une liaison modem RNIS vers la TNC pour réaliser des diagnostics. Fonctions disponibles: Transfert Online de l'écran...

  • Page 679: 17.20 Accès Externe

    Le fichier TNC.SYS doit être mémorisé dans le répertoire racine TNC:\. Si vous n'inscrivez qu'une ligne pour le mot de passe, tout le lecteur TNC:\ est protégé. Pour le transfert des données, utilisez les versions actuelles du logiciel HEIDENHAIN TNCremo ou TNCremoNT. Lignes dans TNC.SYS Signification REMOTE.PERMISSION= Autoriser l'accès LSV-2...
  • Page 680 Exemple pour TNC.SYS REMOTE.PERMISSION=PC2225;PC3547 REMOTE.TNCPASSWORD=KR1402 REMOTE.TNCPRIVATEPATH=TNC:\RK Autoriser/verrouiller l'accès externe Sélectionner un mode de fonctionnement Machine de votre choix Sélectionner la fonction MOD: appuyer sur la touche MOD Autoriser la liaison vers la TNC: Mettre la softkey ACCES EXTERNE sur ON. La TNC autorise l'accès aux données via l'interface LSV-2.

  • Page 681: 17.21 Mode Ordinateur Central

    être désactivé manuellement, voir le manuel de la machine. Assurez-vous que le constructeur de votre machine a défini que l'ordinateur central peut être également activé de manière externe, voir le manuel de la machine. HEIDENHAIN iTNC 530...

  • Page 682: Application

    17.22 Configurer la manivelle sans fil HR 550 FS Application Avec la softkey PARAMETRES MANIVELLE RADIO, vous pouvez configurer la manivelle HR 550 FS. Fonctions disponibles: Affecter la manivelle à une station d'accueil Régler le canal Analyse du spectre de fréquence pour la détermination du canal qui convient le mieux Régler la puissance d'émission Informations statistiques de la qualité...

  • Page 683: Régler Le Canal

    Cliquer sur le bouton choisir canal: la TNC affiche tous les numéros de canaux disponibles. Choisissez par un clic de souris le numéro de canal dont la TNC a déterminé une fréquentation minimale Mémoriser la configuration et quitter le menu: appuyer sur le bouton FIN HEIDENHAIN iTNC 530...

  • Page 684: Régler La Puissance D'émission

    Régler la puissance d'émission Notez que la portée de la manivelle diminue avec un affaiblissement de la puissance d'émission. Sélectionner la fonction MOD: appuyer sur la touche MOD Commuter la barre des softkeys Sélectionnez le menu de la manivelle: appuyez sur la softkey PARAMÈTRES MANIVELLE RADIO Cliquer sur le bouton Conf.

  • Page 685: Tableaux Et Résumés

    Tableaux et résumés...

  • Page 686: Paramètres Utilisateur Généraux

    18.1 Paramètres utilisateur généraux Les paramètres utilisateur généraux sont des paramètres-machine qui influent sur le comportement de la TNC. Ils permettent de configurer par exemple: la langue de dialogue le comportement de l'interface les vitesses de déplacement le déroulement d’opérations d’usinage l'action des potentiomètres Possibilités d’introduction des paramètres- machine...

  • Page 687: Liste Des Paramètres Utilisateurs Généraux

    Avance de palpage pour palpeur à MP6120 commutation 1 à 3 000 [mm/min.] Course max. jusqu'au point de palpage MP6130 0,001 à 99 999,9999 [mm] Distance d'approche jusqu'au point de MP6140 palpage lors d'une mesure automatique 0,001 à 99 999,9999 [mm] HEIDENHAIN iTNC 530...
  • Page 688 Palpeurs 3D Avance rapide de palpage pour palpeur à MP6150 commutation 1 à 300 000 [mm/min.] Prépositionnement en avance rapide MP6151 machine Prépositionnement à la vitesse définie dans MP6150: 0 Prépositionnement en avance rapide machine: 1 Mesure de l'excentrement du palpeur lors MP6160 de l'étalonnage du palpeur à...
  • Page 689 Mesure avec outil en rotation: vitesse de MP6572 rotation max. adm. 0,000 à 1 000,000 [tours/min] Si vous introduisez 0, la vitesse de rotation est limitée à 1000 tours/min. HEIDENHAIN iTNC 530...
  • Page 690 Palpeurs 3D Coordonnées du centre de la tige du TT 120 MP6580.0 (zone de déplacement 1) se référant au point zéro machine Axe X MP6580.1 (zone de déplacement 1) Axe Y MP6580.2 (zone de déplacement 1) Axe Z MP6581.0 (zone de déplacement 2) Axe X MP6581.1 (zone de déplacement 2) Axe Y...
  • Page 691 Tous types de fichiers sélectionnables par softkey: %0000000 Bloquer la sélection de programmes HEIDENHAIN (softkey AFFICHE .H): Bit 0 = 1 Bloquer la sélection de programmes DIN/ISO (softkey AFFICHE .I): Bit 1 = 1 Bloquer la sélection de tableaux d'outils (softkey AFFICHE .T): Bit 2 = 1 Bloquer la sélection de tableaux de points zéro (softkey AFFICHE .D): Bit 3 = 1...
  • Page 692 Affichages TNC, éditeur TNC Verrouiller la softkey MP7224.2 avec les tableaux Ne pas verrouiller la softkey ÉDITER OFF/ON: %0000000 Verrouiller la softkey ÉDITER OFF/ON pour Inopérant: Bit 0 = 1 Inopérant: Bit 1 = 1 Tableaux d'outils: Bit 2 = 1 Tableaux de points zéro: Bit 3 = 1 Tableaux de palettes: Bit 4 = 1 Inopérant: Bit 5 = 1...
  • Page 693 Effacer avec confirmation des outils qui se trouvent dans le tableau d'emplacements: Bit 5 = 0 Effacer sans confirmation des outils qui se trouvent dans le tableau d'emplacements: Bit 5 = 1 Effacer sans confirmation les outils indexés:Bit 6 = 0 Effacer avec confirmation les outils indexés:Bit 6 = 1 HEIDENHAIN iTNC 530...
  • Page 694 Affichages TNC, éditeur TNC Configurer le tableau MP7266.0 d'outils (ne pas Nom de l'outil – NAME: 0 à 32; largeur colonne: 16 caractères exécuter: 0) ; numéro MP7266.1 de colonne dans le Longueur d'outil – L: 0 à 42; largeur colonne: 11 caractères tableau d'outils pour MP7266.2 Rayon d'outil –...
  • Page 695 Tolérance de détection d'usure rayon d'outil 2 – R2TOL: 0 à 42; largeur colonne: 6 caractères MP7266.42 Nom du tableau des valeurs de correction pour la correction de rayon 3D dépendant de l'angle d'attaque MP7266.43 Date/heure du dernier appel d'outil HEIDENHAIN iTNC 530...
  • Page 696 Affichages TNC, éditeur TNC Configurer le tableau MP7267.0 d'emplacements Numéro de l'outil – T: 0 à 20 d'outils (ne pas MP7267.1 exécuter: 0) ; numéro Outil spécial – ST: 0 à 20 de colonne dans le MP7267.2 tableau Emplacement fixe – F: 0 à 20 d'emplacements pour MP7267.3 Emplacement bloqué...
  • Page 697 Bloquer l'initialisation du point d'origine dans le 12ème axe: Bit 11 = 1 Bloquer l'initialisation du point d'origine dans le 13ème axe: Bit 12 = 1 Bloquer l'initialisation du point d'origine dans le 14ème axe: Bit 13 = 1 HEIDENHAIN iTNC 530...
  • Page 698 Affichages TNC, éditeur TNC Bloquer l'initialisation MP7295 du point d'origine Ne pas bloquer l'initialisation du point d'origine: %00000000000000 Bloquer l'initialisation du point d'origine dans l'axe X: Bit 0 = 1 Bloquer l'initialisation du point d'origine dans l'axe Y Bit 1 = 1 Bloquer l'initialisation du point d'origine dans l'axe Z: Bit 2 = 1 Bloquer l'initialisation du point d'origine dans le 4ème axe: Bit 3 = 1 Bloquer l'initialisation du point d'origine dans le 5ème axe: Bit 4 = 1...
  • Page 699 MP7392.0 l'économiseur d'écran 0 à 99 [min.] Durée en minutes à l'issue de laquelle s'active l'économiseur d'écran (0: fonction inactive) MP7392.1 Pas d'économiseur d'écran actif: 0 Economiseur d’écran standard du serveur X: 1 Motif filaire 3D: 2 HEIDENHAIN iTNC 530...
  • Page 700 Usinage et déroulement du programme Effet du cycle 11 FACTEUR ECHELLE MP7410 FACTEUR ECHELLE agit sur 3 axes: 0 FACTEUR ECHELLE n'agit que dans le plan d'usinage: 1 Gestion des données d'outils/d'étalonnage MP7411 La TNC enregistre en interne les données d'étalonnage pour le palpeur 3D: La TNC utilise comme données d'étalonnage pour le palpeur 3D les valeurs de correction du palpeur issues du tableau d'outils: +1 Cycles SL...
  • Page 701 Utiliser désormais le tableau Preset au lieu des tableaux de points zéro avec coordonnées REF (voir „Gestion des points d'origine avec le tableau Preset” à la page 567) Durée à prendre également en compte pour MP7485 la durée d'utilisation 0 à 100 [%] HEIDENHAIN iTNC 530...

  • Page 702: Repérage Des Broches Et Câbles Pour Les Interfaces De Données

    18.2 Repérage des broches et câbles pour les interfaces de données Interface V.24/RS-232-C, appareils HEIDENHAIN L’interface est conforme à la norme EN 50 178 „Isolation électrique du réseau“. Remarquez que les broches 6 et 8 du câble de liaison 274 545 sont pontés.

  • Page 703: Appareils Autres Que Heidenhain

    Appareils autres que HEIDENHAIN Le repérage des broches d'un appareil d'une marque étrangère peut être différent de celui d'un appareil HEIDENHAIN. Elle dépend de l'appareil et du type de transmission. Utilisez le repérage des broches du bloc adaptateur du tableau ci-dessous.

  • Page 704: Prise Femelle Rj45 Pour Interface Ethernet

    Interface V.11/RS-422 A l'interface V.11 ne sont raccordés que des appareils de marque étrangère. L’interface est conforme à la norme EN 50 178 „Isolation électrique du réseau“. Les repérages des broches de l’unité logique de la TNC (X28) et du bloc adaptateur sont identiques. Bloc adaptateur VB 355 484-xx 363 987-01...

  • Page 705: 18.3 Informations Techniques

    16 autres axes ou 15 autres axes plus 2ème broche Asservissement digital de courant et de vitesse Introduction des programmes En dialogue Texte clair HEIDENHAIN, avec smarT.NC ou selon DIN/ISO Données de positions Positions nominales pour droites et cercles en coordonnées cartésiennes ou polaires Cotation en absolu ou en incrémental...
  • Page 706 Approche et sortie du contour sur une droite: tangentielle ou perpendiculaire sur un cercle Programmation flexible des Programmation flexible de contours FK en conversationnel HEIDENHAIN avec aide contours FK graphique pour pièces dont la cotation n'est pas orientée CN Sauts dans le programme Sous-programmes Répétition de parties de programme...
  • Page 707 Minimum 21 Go, en fonction du calculateur principal jusqu'à 130 Go Finesse d'introduction et jusqu'à 0,1 µm pour les axes linéaires résolution d'affichage jusqu'à 0,000 1° pour les axes angulaires Plage d'introduction 99 999,999 mm max. (3 937 pouces) ou 99 999,999° HEIDENHAIN iTNC 530...
  • Page 708 V.24 / RS-232-C et une interface V.11 / RS-422 max., 115 kbauds max. Interface de données étendue avec protocole LSV-2 pour commande à distance de la TNC via l'interface de données avec logiciel HEIDENHAIN TNCremo Interface Ethernet 100 Base T env.
  • Page 709 TS 444: palpeur 3D à commutation avec transmission infrarouge, sans piles TS 640: palpeur 3D à commutation avec transmission infrarouge TS 740: palpeur 3D à commutation avec transmission infrarouge, de haute précision TT 140: palpeur 3D à commutation pour l'étalonnage d'outils HEIDENHAIN iTNC 530...
  • Page 710 Option de logiciel 1 Usinage avec plateau Programmation de contours sur le développé d'un cylindre circulaire Avance en mm/min. Conversions de coordonnées Inclinaison du plan d'usinage Interpolation Cercle sur 3 axes avec inclinaison du plan d'usinage Option de logiciel 2 Usinage 3D Correction d'outil 3D via les vecteurs normaux à...
  • Page 711 Python. Listes d'utilisation et de l'ordre d'utilisation des outils: plan d'implantation Option de logiciel Tournage interpolé Tournage interpolé Finition d'épaulement cylindrique au moyen de l'interpolation de la broche avec les axes du plan d'usinage HEIDENHAIN iTNC 530...
  • Page 712 Fonctions de mise à jour FCL 2 Activation de nouveaux Axe d'outil virtuel développements importants Cycle de palpage 441, palpage rapide Filtre de points CAO offline Graphique filaire 3D Contour de poche: attribution d'une profondeur séparée pour chaque contour partiel smarT.NC: transformations de coordonnées smarT.NC: fonction PLANE smarT.NC: amorce de séquence avec graphique...
  • Page 713 0 à 1 099 (4,0) paramètres Q FN14 Paramètres spline K -9,9999999 à +9,9999999 (1,7) Exposant pour paramètre spline -255 à 255 (3,0) Normales de vecteurs N et T lors de la -9,9999999 à +9,9999999 (1,7) correction 3D HEIDENHAIN iTNC 530...

  • Page 714: 18.4 Changement De La Pile Tampon

    18.4 Changement de la pile tampon Lorsque la commande est hors tension, une pile tampon alimente la TNC en courant pour sauvegarder les données de la mémoire RAM. Lorsque la TNC affiche le message Changer batterie tampon, vous devez alors changer la batterie. Attention, danger pour la pièce! Pour changer la pile tampon, mettre la machine et la TNC hors tension!

  • Page 715: Itnc 530 Avec Windows Xp (Option)

    530 avec Windows XP (Option)

  • Page 716: Contrat De Licence Pour Utilisateur Final (Cluf) Pour Windows Xp

    (CLUF) joint à la documentation de votre machine. Généralités Ce chapitre décrit les particularités de l'iTNC 530 avec Windows XP. Toutes les fonctions du système Windows XP sont explicitées dans la documentation Windows. Les commandes TNC de HEIDENHAIN ont toujours été conviviales:...

  • Page 717: Modifications Au Système Windows Préinstallé

    à jour ou d'autres logiciels peuvent avoir un effet durable sur le logiciel de la commande. Des mises à jour importantes de sécurité Windows de la société Microsoft sont testées par HEIDENHAIN et autant que possible - intégrées dans le système Windows. Toutes les autres modifications sont du domaine de la responsabilité...

  • Page 718: Caractéristiques Techniques

    13 Go disponibles pour les applications Interfaces Ethernet 10/100 Base T (jusqu'à 100 Mbits/sec.; en fonction de la charge du réseau) V.24-RS232C (115 200 bits/s max.) V.11-RS422 (115 200 bits/s max.) 2 x USB 2 x PS/2 iTNC 530 avec Windows XP (Option)

  • Page 719: Démarrer L'application

    19.2 Démarrer l'application iTNC 530 Ouverture de session Windows Après la mise sous tension, l'iTNC 530 boot automatiquement. Lorsque le dialogue d'introduction pour l'ouverture de session Windows s'affiche, deux possibilités sont disponibles: Ouverture de session en tant qu'utilisateur TNC Ouverture de session en tant qu'administrateur local...
  • Page 720 HEIDENHAIN n'apporte aucun soutient pour l'installation des applications Windows et ne garantit pas le fonctionnement des applications installées par vos soins. HEIDENHAIN ne se porte pas garant des contenus défectueux des disques durs pouvant résulter de l'installation de mises à jour de logiciels non-HEIDENHAIN ou d'autres logiciels d'application.

  • Page 721: 19.3 Réseau, Configurations

    Les configurations du réseau ne doivent être réalisées que par un spécialiste des réseaux. Adapter les configurations A la livraison, l'iTNC 530 possède deux connexions réseau, la Local Area Connection et l'iTNC Internal Connection (voir figure). La Local Area Connection est la connexion de l'iTNC sur votre réseau.

  • Page 722: Configuration Des Accès

    Internal Connection. Vous ne devez ni limiter l'accès de ces groupes, ni ajouter d'autres groupes, ni interdire certains accès dans ces groupes (Les limitations d'accès sous Windows ont priorité sur les autorisations d'accès). iTNC 530 avec Windows XP (Option)

  • Page 723: Particularités Dans Le Gestionnaire De Fichiers

    Appeler le gestionnaire de fichiers: appuyer sur la touche PGM MGT Décaler la surbrillance vers la gauche, dans la fenêtre des lecteurs Commuter la barre de softkeys sur le second niveau Actualiser l'affichage des lecteurs: Appuyer sur la softkey AFFICH. ARBOR. HEIDENHAIN iTNC 530...

  • Page 724: Transfert Des Données Vers L'itnc

    UNC (par exemple \\PC0815\DIR1) n'est pas possible. Fichiers spécifiques TNC Après avoir relié l'iTNC 530 à votre réseau, vous pouvez accéder au calculateur de votre choix et y transférer des fichiers en provenance de l'iTNC. Toutefois, vous ne pouvez ouvrir certains types de fichiers qu'après le transfert des données à...

  • Page 725: Tableaux Récapitulatifs

    Facteur échelle spécifique par axe Corps d'un cylindre Rainurage sur le corps d'un cylindre Corps d'un cylindre, ilot oblong Exécution de données 3D Tolérance Corps d'un cylindre, contour externe Perçage Alésage à l'alésoir Alésage à l'outil Perçage universel HEIDENHAIN iTNC 530...
  • Page 726 Numéro Actif Actif Désignation du cycle cycle CALL Lamage en tirant Perçage profond universel Nouveau taraudage avec mandrin de compensation Nouveau taraudage rigide Fraisage de trous Taraudage avec brise-copeaux Motifs de points sur un cercle Motifs de points sur grille Fraisage ligne à...

  • Page 727: Fonctions Auxiliaires

    M104 Réactiver le dernier point d'origine initialisé Page 375 M105 Exécuter l'usinage avec le deuxième facteur k Page 686 M106 Exécuter l'usinage avec le premier facteur k M107 Inhiber le message d'erreur pour outils jumeaux avec surépaisseur Page 195 M108 Annulation de M107 HEIDENHAIN iTNC 530...
  • Page 728 Effet Action dans la séquence au début à la fin Page M109 Vitesse de contournage constante au tranchant de l'outil Page 383 (augmentation et réduction de l'avance) M110 Vitesse de contournage constante au tranchant de l'outil (réduction d'avance seulement) M111 Annulation de M109/M110 M114 Correction auto.
  • Page 729 Trajectoire circulaire de rayon Caractéristiques techniques ... 705 Aide pour messages d'erreur ... 159 défini ... 233 iTNC 530 avec Windows XP ... 718 Aide, télécharger fichiers ... 169 Trajectoire circulaire et centre de Centre de cercle ... 231 Aides à la programmation ... 399 cercle CC ...
  • Page 730 Copier des parties de Dialogue ... 112 Facteur d’avance pour plongées : programme ... 118 Dialogue Texte clair ... 112 M103 ... 381 Correction 3D ... 514 Disque dur ... 121 Familles de pièces ... 310 Dépendant de l'angle Données d'outils FCL ...
  • Page 731 Vecteurs, définition ... 485 Créer ... 130 Interrompre l'usinage ... 629 Fonctions auxiliaires Sélectionner un fichier ... 127 iTNC 530 ... 82 agissant sur le contournage ... 376 Transfert externe des avec Windows XP ... 716 en rapport avec les données ...
  • Page 732 M118, superposition de la Palpeur, surveillance ... 388 Ping ... 661 manivelle ... 386 Palpeurs 3D Placer l'élément de fixation ... 410 M91, M92 ... 373 Etalonnage Plan d'usinage, inclinaison ... 596 M98, contour ouvert ... 380 à commutation ... 578 Point d'origine palette ...
  • Page 733 Transfert externe des données Effacer ... 135 Système d'aide ... 164 iTNC 530 ... 144 Système de référence ... 105 iTNC 530 avec Windows XP ... 723 Transformation des coordonnées ... 449 Transformations superposées ... 421 Transmission des données, vitesse ... 647 Trigonométrie ...
  • Page 734 Usinage multiaxes ... 499 Utiliser les fonct. de palpage avec palp. mécaniques ou comparateurs ... 595 Val. de palp. dans tab. points zéro, écrire ... 575 Val. de palpage dans tabl. Preset, écrire ... 576 Variables de texte ... 345 Vecteur de normale à...

  • Page 735: Les Palpeurs 3D De Heidenhain

    Les palpeurs 3D de HEIDENHAIN vous aident à réduire les temps morts: Par exemple • Dégauchissage des pièces • Initialisation des points de référence • Etalonnage des pièces • Digitalisation de formes 3D avec les palpeurs de pièces TS 220 avec câble TS 640 avec transmission infra-rouge •...

Ce manuel est également adapté pour:

340 490-07340 491-07340 492-07340 493-07340 494-07

Table des Matières
