Attention lors de la programmation!
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.

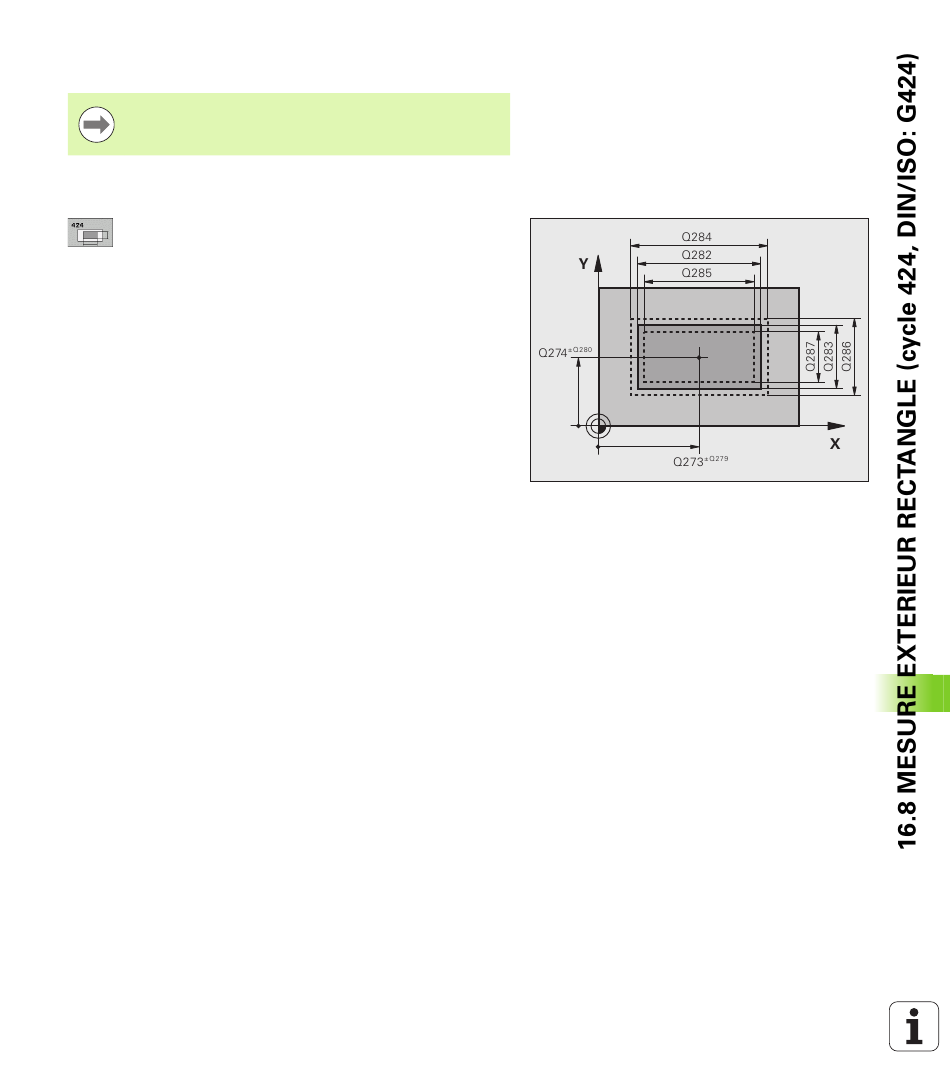

Paramètres du cycle
U
Centre 1er axe Q273 (en absolu): Centre du tenon
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
Centre 2ème axe Q274 (en absolu): Centre du tenon
dans l'axe secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
Longueur 1er côté Q282: Longueur du tenon parallèle
à l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U
Longueur 2ème côté Q283: Longueur du tenon
parallèle à l'axe secondaire du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U
Hauteur mesure dans axe palpage Q261 (en
absolu): Coordonnée du centre de la bille
(=point de contact) dans l'axe du palpeur sur
lequel doit être effectuée la mesure. Plage
d'introduction -99999,9999 à 99999,9999
iTNC 530 HEIDENHAIN
421
