16.8 MESURE EXTERIEUR

RECTANGLE (cycle 424,
DIN/ISO: G424)
Déroulement du cycle

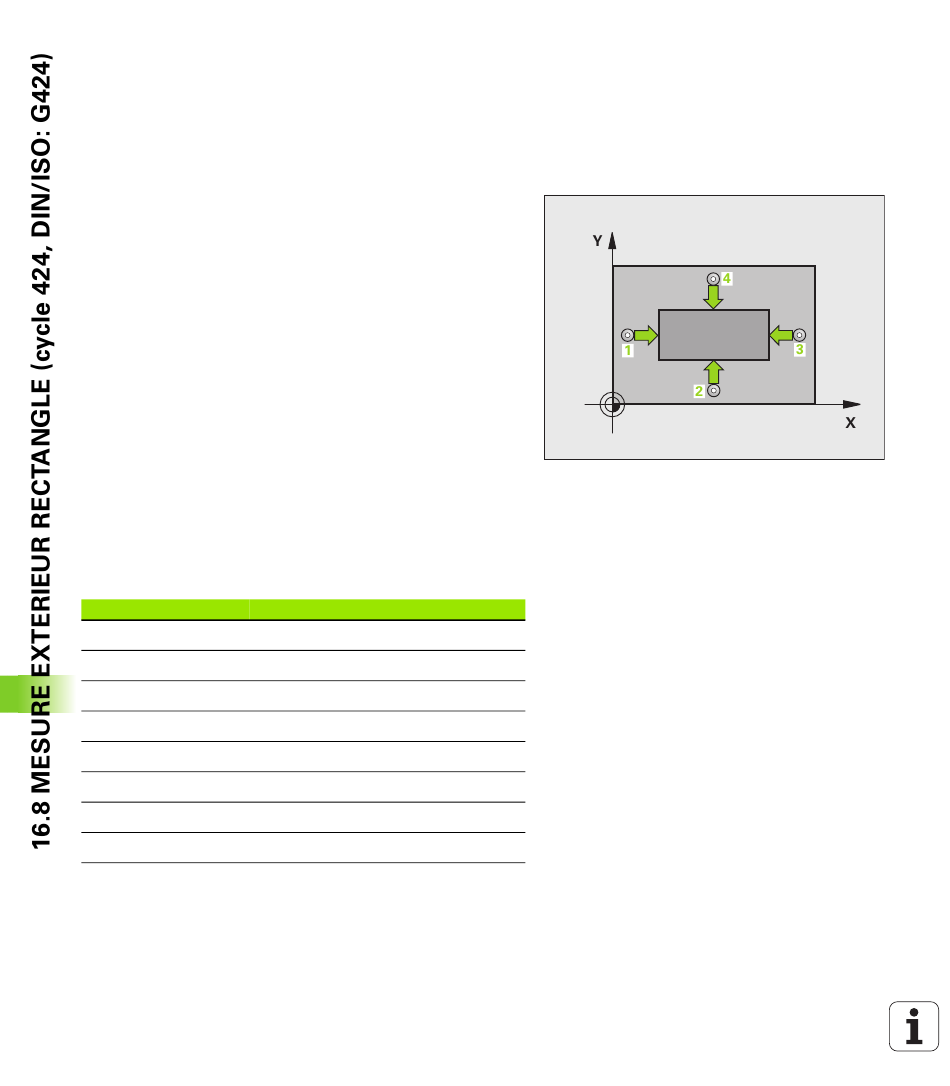

Le cycle palpeur 424 détermine le centre ainsi que la longueur et la
largeur d'un tenon rectangulaire. Si vous définissez les tolérances
correspondantes dans le cycle, la TNC compare les valeurs effectives
aux valeurs nominales et mémorise les écarts dans les paramètres-
système.
1 La TNC positionne le palpeur en avance rapide (valeur issue de
PM6150) et selon la logique de positionnement (voir „Exécuter les
cycles palpeurs" à la page 318) au point de palpage 1. La TNC
calcule les points de palpage à partir des données contenues dans
le cycle et de la distance d'approche programmée dans PM6140
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (MP6120)
3 Puis, le palpeur se déplace soit paraxialement à la hauteur de
mesure, soit linéairement à la hauteur de sécurité, jusqu'au point
de palpage suivant 2 et exécute à cet endroit la deuxième
opération de palpage
4 La TNC positionne le palpeur au point de palpage
de palpage 4, et y exécute la troisième ou la quatrième opération
de palpage
5 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs effectives ainsi que les écarts dans les
paramètres Q suivants:
Numéro paramètre Signification
Q151 Valeur effective centre axe principal
Q152 Valeur effective centre axe secondaire
Q154 Valeur effective côté axe principal
Q155 Valeur effective côté axe secondaire
Q161 Ecart centre axe principal
Q162 Ecart centre axe secondaire
Q164 Ecart côté axe principal
Q165 Ecart côté axe secondaire
420
3 puis au point
Cycles palpeurs: Contrôle automatique des pièces
