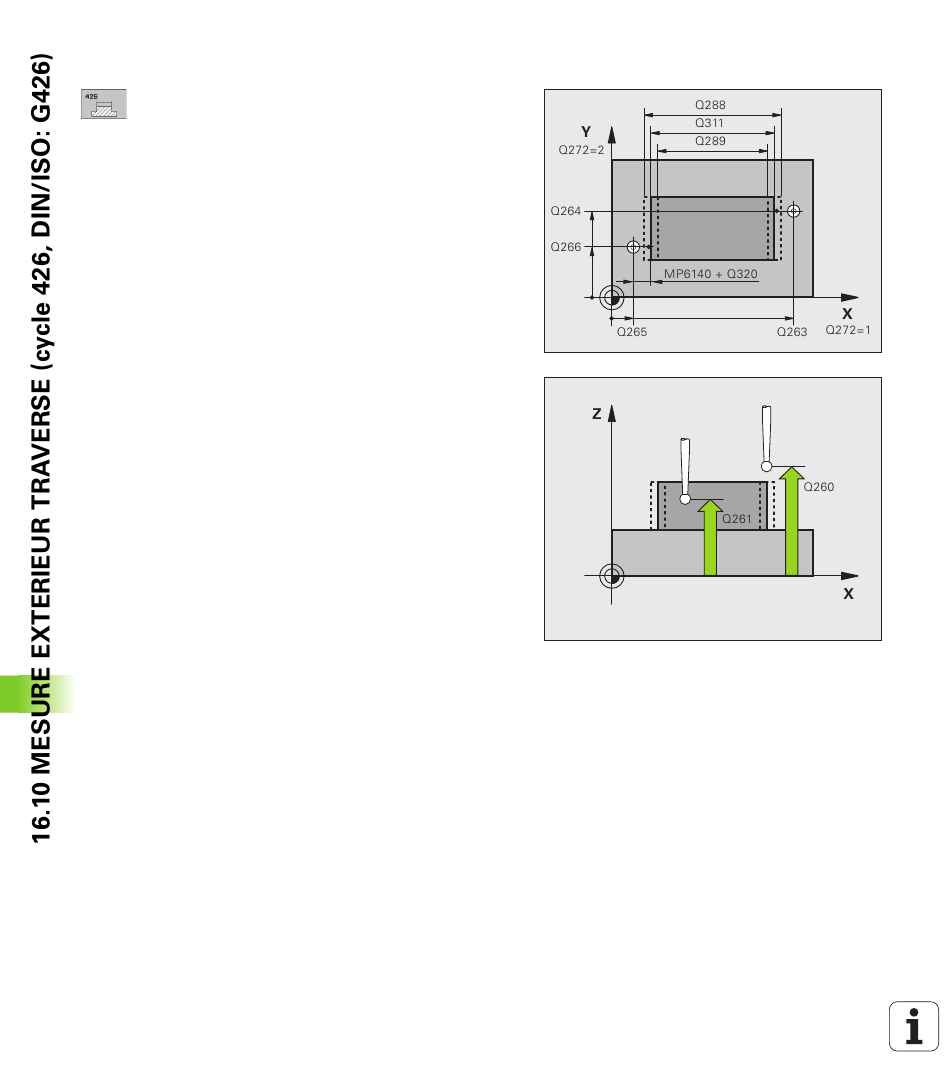

Paramètres du cycle
U
1er point mesure sur 1er axe Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U 1er point mesure sur 2ème axe Q264 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U
2ème point mesure sur 1er axe Q265 (en
absolu): Coordonnée du 2ème point de palpage
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U 2ème point mesure sur 2ème axe Q266 (en absolu):
Coordonnée du 2ème point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U Axe de mesure Q272: Axe du plan d'usinage sur lequel
doit être effectuée la mesure:
1:Axe principal = axe de mesure
2:Axe secondaire = axe de mesure
U Hauteur mesure dans axe palpage Q261 (en
absolu): Coordonnée du centre de la bille
(=point de contact) dans l'axe du palpeur sur
lequel doit être effectuée la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140. Plage
d'introduction: 0 à 99999,9999, en alternative PREDEF
U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
U Longueur nominale Q311: (en incrémental): Valeur
nominale de la longueur à mesurer. Plage
d'introduction 0 à 99999,9999
U
Cote max. Q288: Longueur max. autorisée. Plage
d'introduction 0 à 99999,9999
U Cote min. Q289: Longueur min. autorisée. Plage
d'introduction 0 à 99999,9999
428 Cycles palpeurs: Contrôle automatique des pièces
