Paramètre du cycle
U

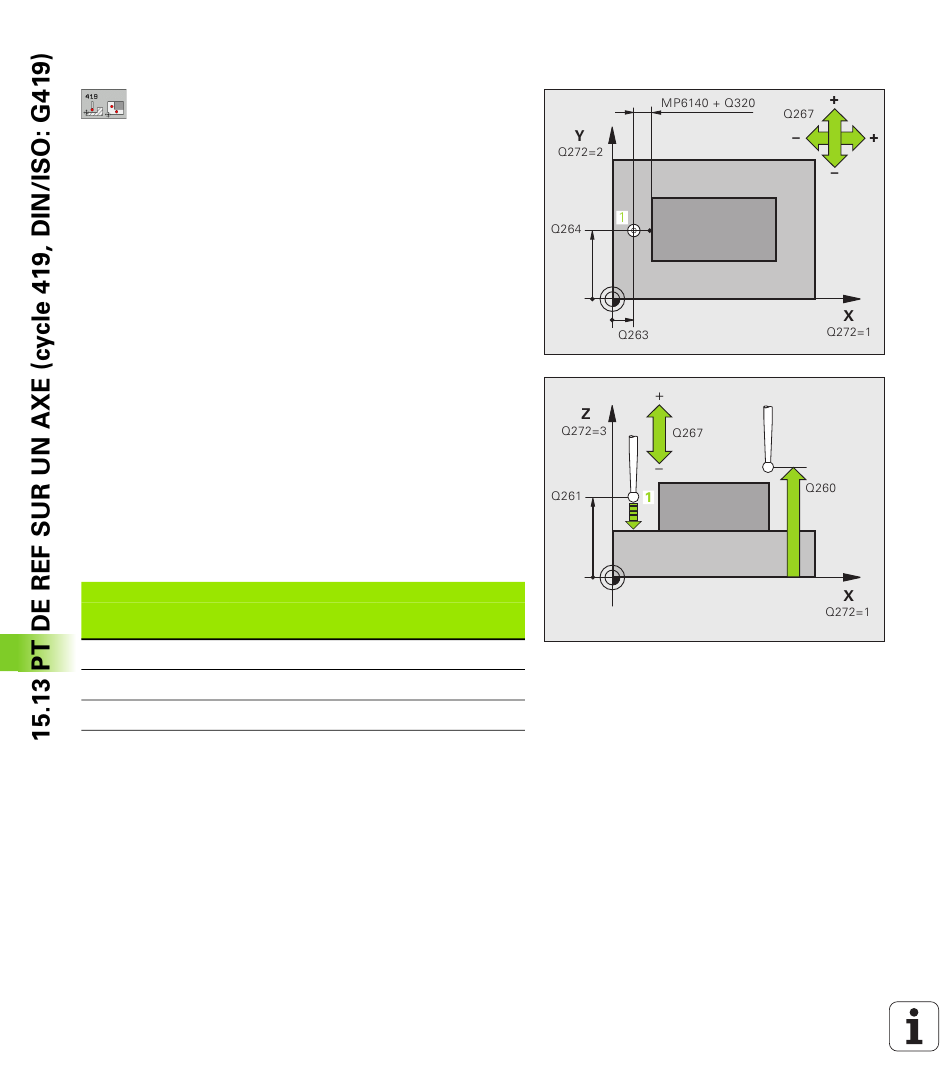

1er point mesure sur 1er axe Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U 1er point mesure sur 2ème axe Q264 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U
Hauteur mesure dans axe palpage Q261 (en
absolu): Coordonnée du centre de la bille
(=point de contact) dans l'axe du palpeur sur
lequel doit être effectuée la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140. Plage
d'introduction: 0 à 99999,9999, en alternative PREDEF
U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
U Axe de mesure (1...3: 1=axe principal) Q272: Axe
sur lequel doit être effectuée la mesure:
1: Axe principal = axe de mesure
2: Axe secondaire = axe de mesure
3: Axe palpeur = axe de mesure
Affectation des axes
Axe palpeur actif: Axe principal
Q272 = 3 associé: Q272 = 1
Z X
Y Z
X Y
388
Axe secondaire
associé: Q272 = 2
Y
X
Z
Cycles palpeurs: Initialisation automatique des points de référence
