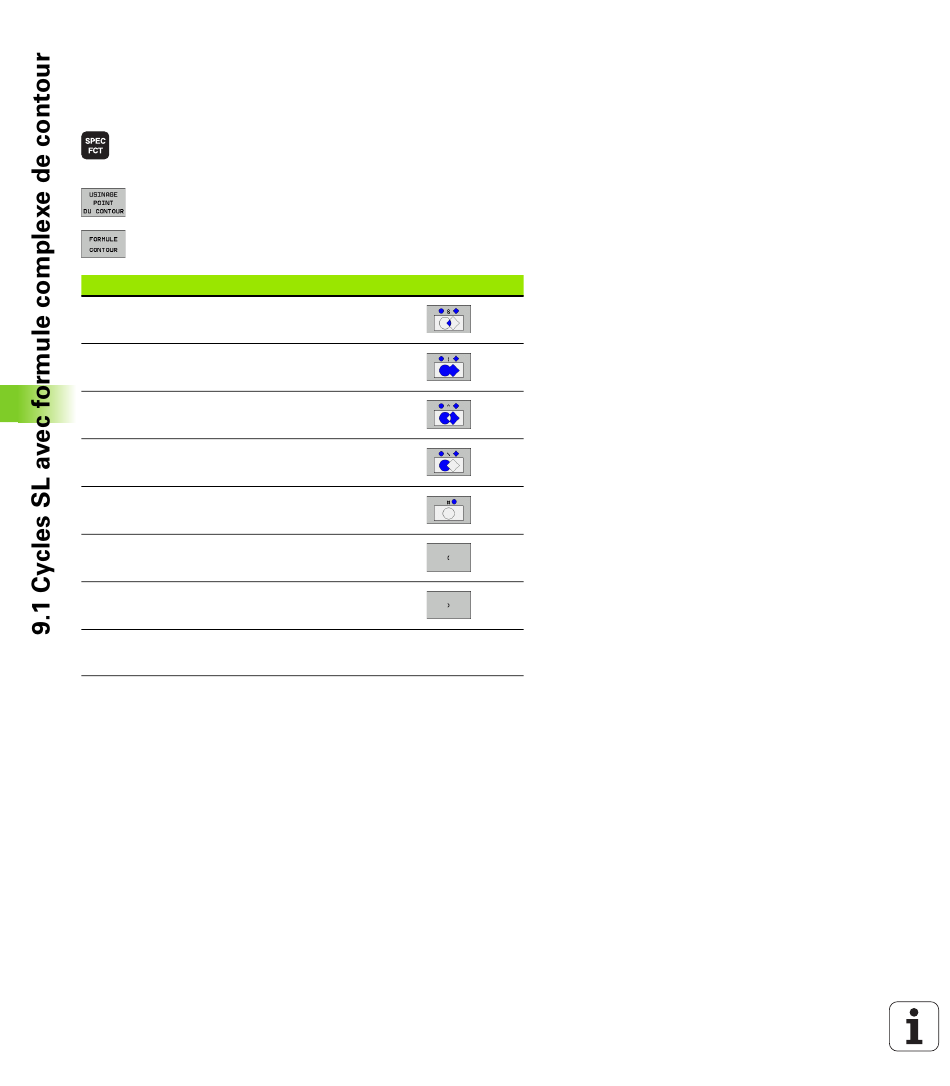

Introduire une formule complexe de contour

A l'aide des softkeys, vous pouvez lier entre eux différents contours
avec une formule mathématique:
U Afficher la barre de softkeys avec les fonctions
spéciales
U
Sélectionner le menu des fonctions d'usinage de
contours et de points
U Appuyer sur la softkey FORMULE CONTOUR: La TNC
affiche les softkeys suivantes:
Fonction de liaison
Intersection avec
ex. QC10 = QC1 & QC5
Réuni avec
ex. QC25 = QC7 | QC18
Réuni avec, mais sans intersection
ex. QC12 = QC5 ^ QC25
Intersection avec complément de
ex. QC25 = QC1 | QC2
Complément de la zone de contour
p. ex. QC12 = #QC11
Ouvrir la parenthèse
p. ex. QC12 = QC1 * (QC2 + QC3)
Fermer la parenthèse
p. ex. QC12 = QC1 * (QC2 + QC3)
Définir un contour particulier
p. ex. QC12 = QC1
242
Softkey
Cycles d'usinage: Poche de contour avec formule de contour
