3.11 Exemples de programmation

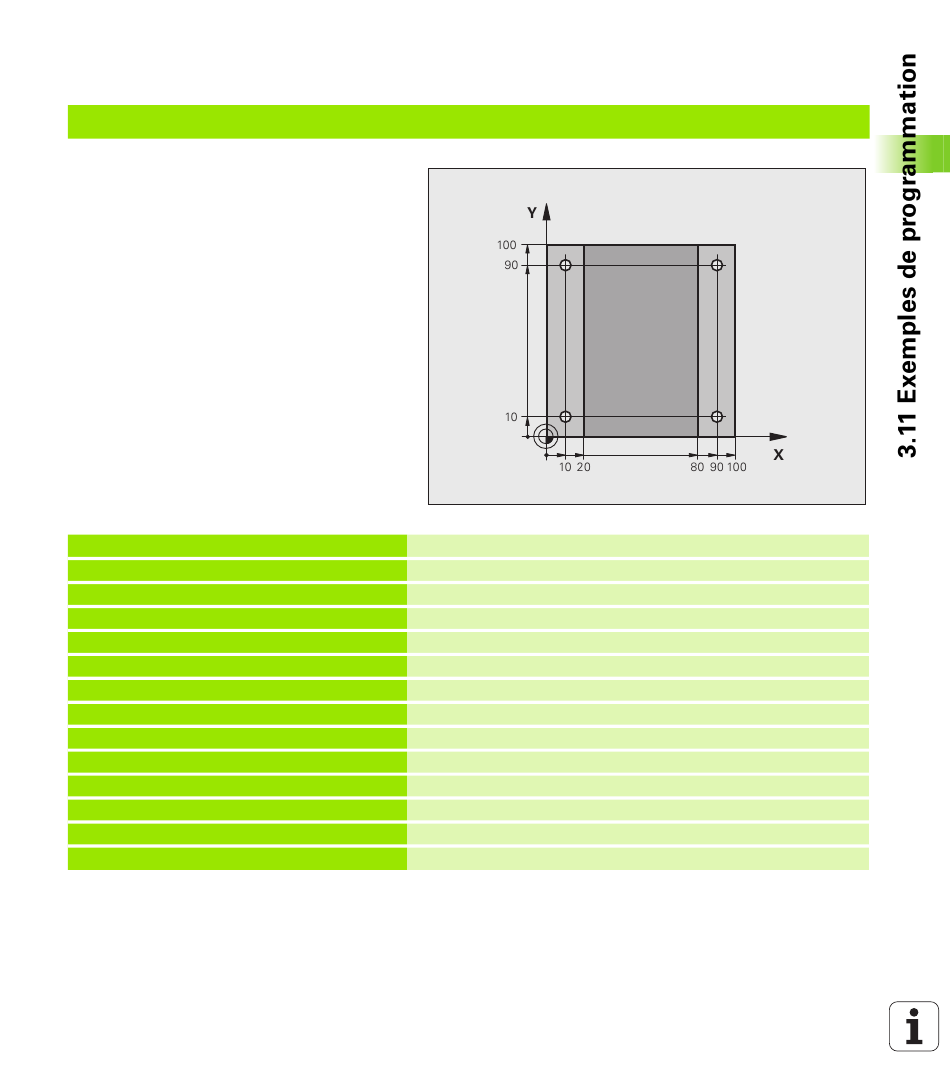

Exemple: Cycles de perçage
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4500
4 L Z+250 R0 FMAX
5 CYCL DEF 200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=-10 ;COORD. SURFACE PIÈCE
Q204=20 ;SAUT DE BRIDE
Q211=0.2 ;TEMPO. AU FOND
iTNC 530 HEIDENHAIN
Définition de la pièce brute
Appel d'outil (rayon d'outil 3)
Dégager l'outil
Définition du cycle
