13.1 Généralités sur les cycles
palpeurs
La TNC doit avoir été préparée par le constructeur de la
machine pour l'utilisation de palpeurs 3D. Consultez le
manuel de votre machine.
Lorsque vous voulez effectuer des mesures pendant
l'exécution du programme, veillez à ce que les données
d'outil (longueur, rayon, axe) puissent être exploitées soit
à partir des données d'étalonnage, soit à partir de la
dernière séquence TOOL CALL (sélection par PM7411).

Fonctionnement

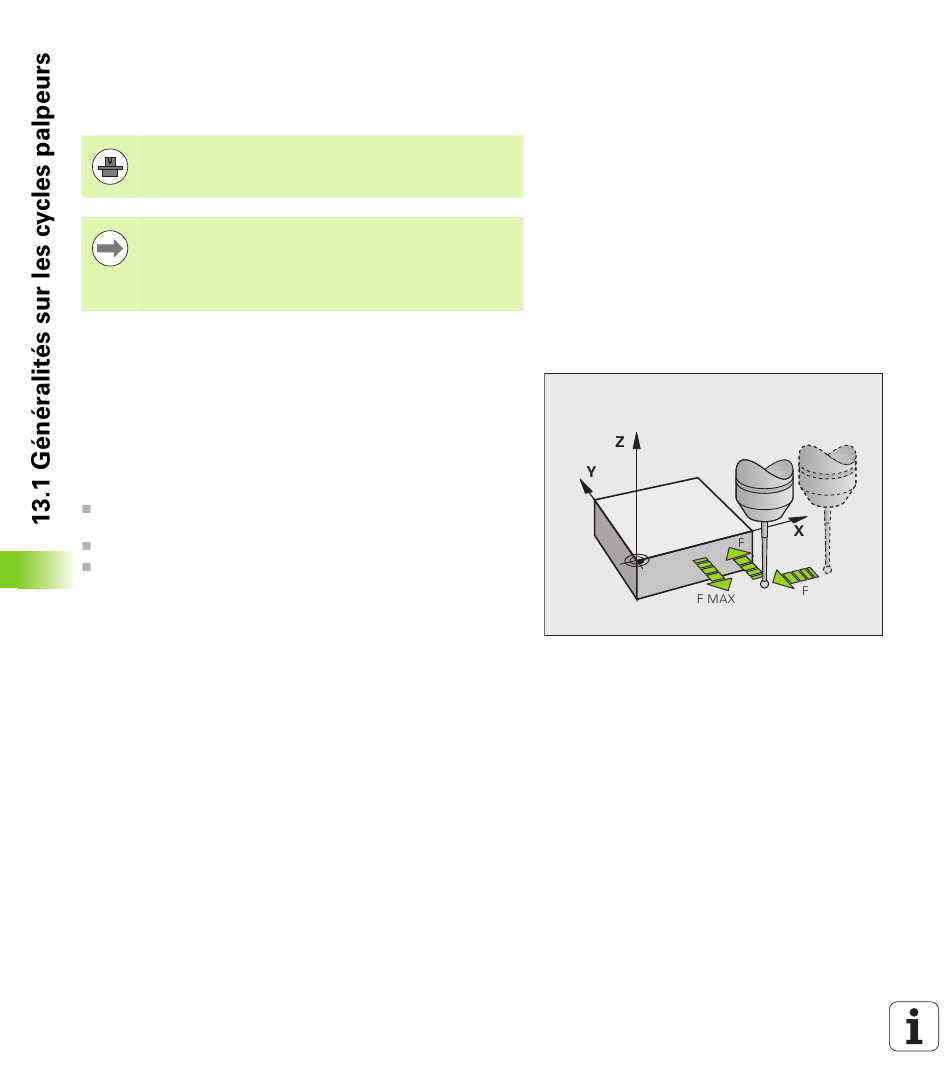

Lorsque la TNC exécute un cycle palpeur, le palpeur 3D se déplace
parallèlement à l'axe en direction de la pièce (y compris avec rotation
de base activée et plan d'usinage incliné). Le constructeur de la
machine définit l'avance de palpage dans un paramètre-machine (cf.
„Avant que vous ne travailliez avec les cycles palpeurs" plus loin dans
ce chapitre).
Lorsque la tige de palpage touche la pièce,
le palpeur 3D transmet un signal à la TNC qui mémorise les
coordonnées de la position de palpage
le palpeur 3D s'arrête et
retourne en avance rapide à la position initiale de la procédure de
palpage
Si la tige de palpage n'est pas déviée sur la course définie, la TNC
délivre un message d'erreur (course: PM6130).
312 Travail avec les cycles palpeurs
