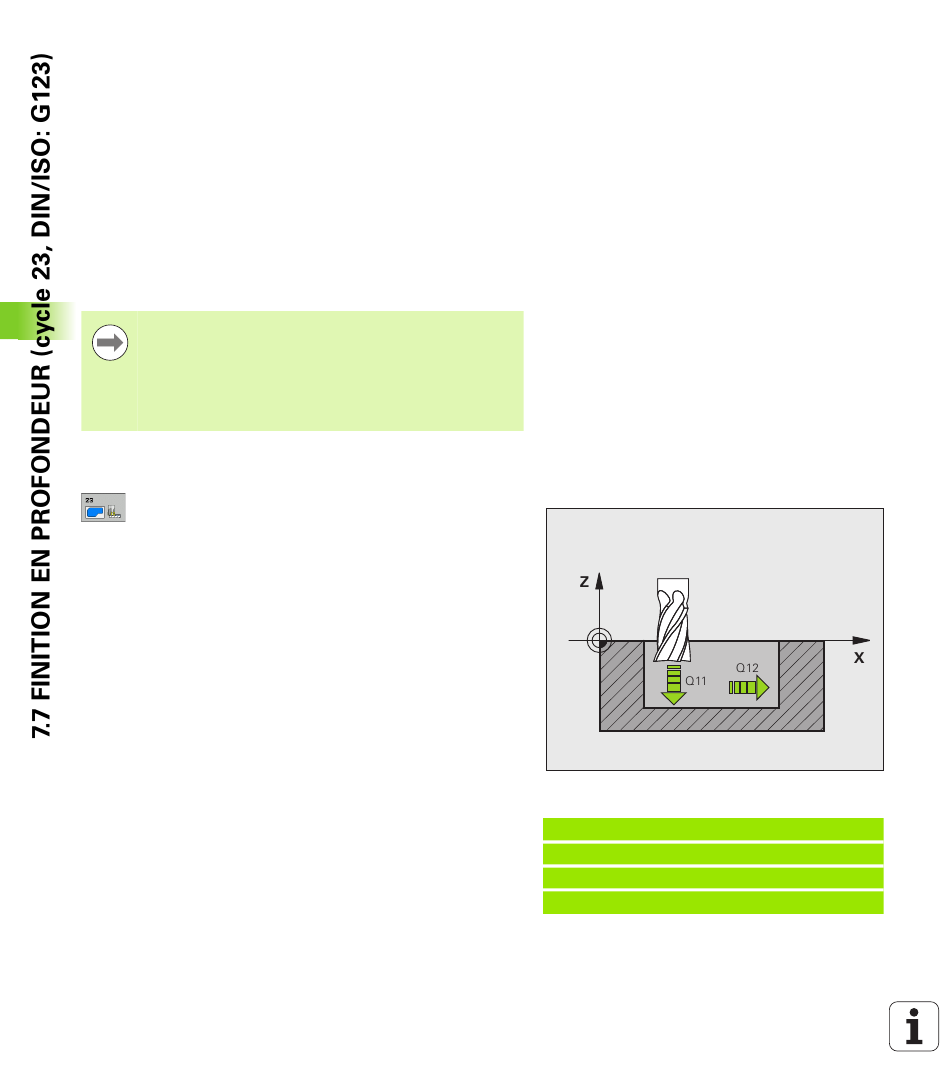

7.7 FINITION EN PROFONDEUR
(cycle 23, DIN/ISO: G123)
Déroulement du cycle
La TNC déplace l'outil en douceur (cercle tangentiel vertical) vers la
surface à usiner s'il y a suffisamment de place pour cela. Si
l'encombrement est réduit, la TNC déplace l'outil verticalement à la
profondeur programmée. L'outil fraise ensuite ce qui reste après
l'évidement, soit la valeur de la surépaisseur de finition.

Attention lors de la programmation!

La TNC détermine automatiquement le point initial pour la
finition. Le point de départ dépend de la répartition des
contours dans la poche.
Le rayon d'approche pour le pré-positionnement à la
profondeur finale est défini de manière permanente et il
est indépendant de l'angle de plongée de l'outil.
Paramètres du cycle
U
Avance plongée en profondeur Q11: Vitesse de
déplacement de l'outil lors de la plongée. Plage
d'introduction 0 à 99999,9999, en alternative FAUTO,
FU, FZ
U Avance évidement Q12: Avance de fraisage. Plage
d'introduction 0 à 99999,9999, en alternative FAUTO,
FU, FZ
U
Avance retrait Q208: Vitesse de déplacement de
l'outil à sa sortie du trou après l'usinage, en mm/min.
Si vous introduisez Q12 = 0, l'outil sort alors avec
l'avance Q12. Plage d'introduction: 0 à 99999,9999,
en alternative FMAX, FAUTO, PREDEF
198
Exemple: Séquences CN
60 CYCL DEF 23 FINITION EN PROF.
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE ÉVIDEMENT
Q208=99999 ;AVANCE RETRAIT
Cycles d'usinage: Contour de poche, tracé de contour
