Attention lors de la programmation!

Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
Si les dimensions de la poche et la distance d'approche ne
permettent pas d'effectuer un pré-positionnement à
proximité des points de palpage, la TNC palpe toujours en
partant du centre de la poche. Dans ce cas, le palpeur ne
se déplace pas à la hauteur de sécurité entre les quatre
points de mesure.

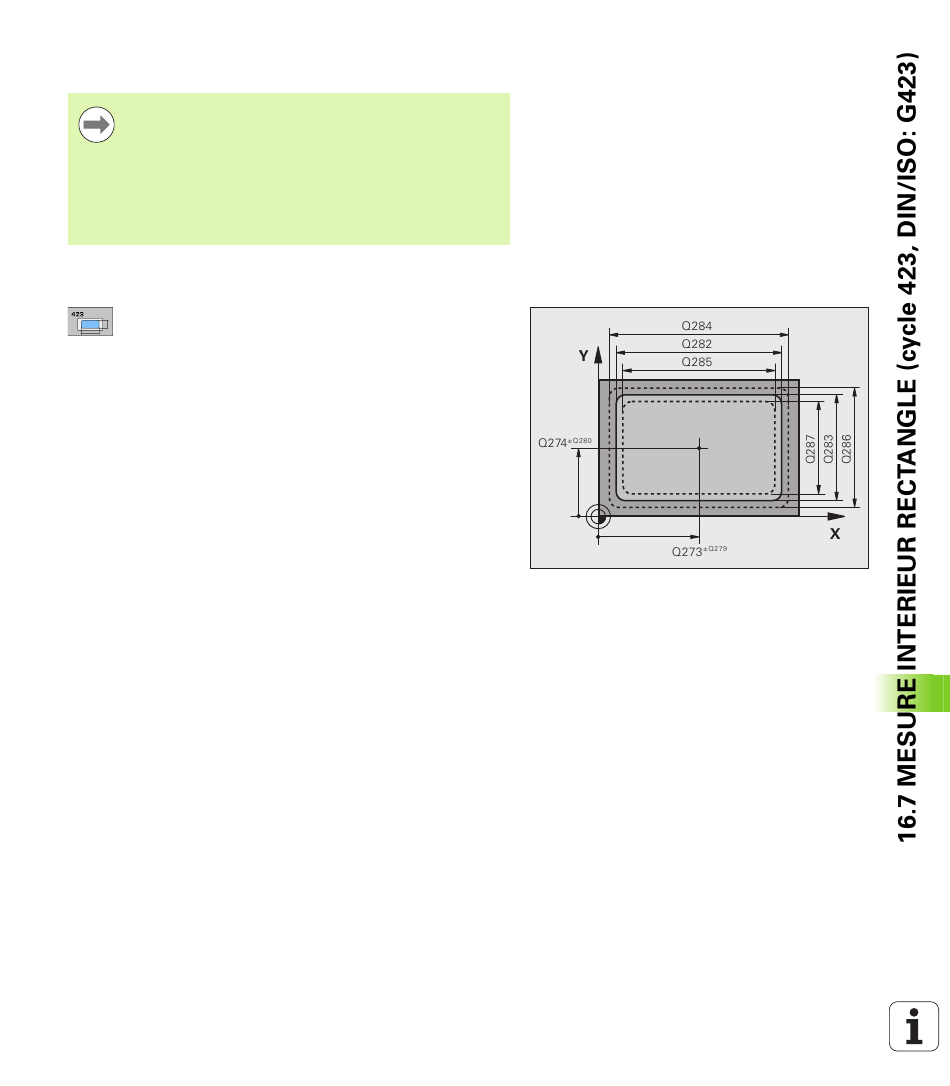

Paramètres du cycle
U
Centre 1er axe Q273 (en absolu): Centre de la poche
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Centre 2ème axe Q274 (en absolu): Centre de la poche
dans l'axe secondaire du plan d'usinage Plage
d'introduction -99999,9999 à 99999,9999
U
Longueur 1er côté Q282: Longueur de la poche
parallèle à l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U Longueur 2ème côté Q283: Longueur de la poche
parallèle à l'axe secondaire du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U
Hauteur mesure dans axe palpage Q261 (en
absolu): Coordonnée du centre de la bille
(=point de contact) dans l'axe du palpeur sur
lequel doit être effectuée la mesure. Plage
d'introduction -99999,9999 à 99999,9999
iTNC 530 HEIDENHAIN 417
