6. Montering
6.3 Minsta inbyggnadsmått
De minsta monteringsmåtten måste hållas
för att det ska finnas tillräckligt med plats
för underhållsarbeten (t.ex. byte av patron)
eller utrymme för eventuell demontering av
produkten.
380 ml minsta monteringsmått
A = bredd
90 mm
B = höjd
400 mm
C = djup
110 mm
B
C
G1/4

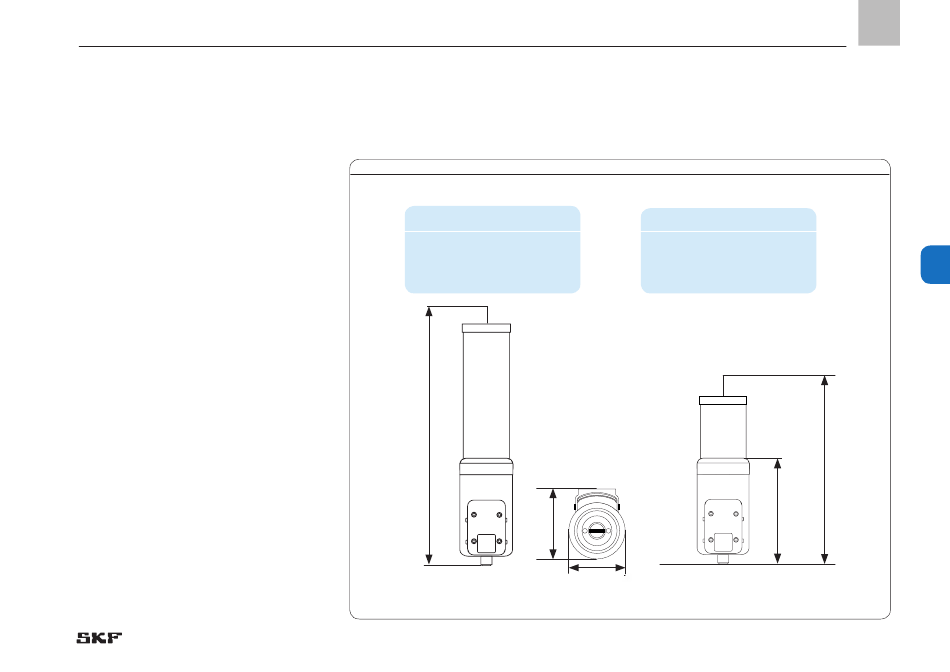

Minsta inbyggnadsmått bild 3
120 ml minsta monteringsmått
A = bredd
90 mm
B = höjd
300 mm
C = djup
110 mm
A
D = 172 mm höjd drivenhet
SV
6
B
D
23
