6.18 Монтифане на дъфжач
Монтажът на държача става с включения
в обхвата на доставката на фиксиращ
материал от неръждаема стомана.
ВНИМАНИЕ
Държачът не трябва да е в кухи монтаж-
ни отвори. Така държачът се деформира
и поврежда. Държачът да се монтира
само върху равна повърхнина. При мон-
таж към кухи профили, държачът трябва
съответно да се уплътни.
○ 2 x винт със скрита глава M 6 x 20
DIN ISO 10642
○ 2 x подложна шайба
DIN 125 A6,4
○ 2 x гайка M 6 A2
• Направете монтажни отвори съгласно
схемата на отворите и даденостите на
монтажната повърхност.
Въртящ момент на затягане 4 +0,5 Nm
30

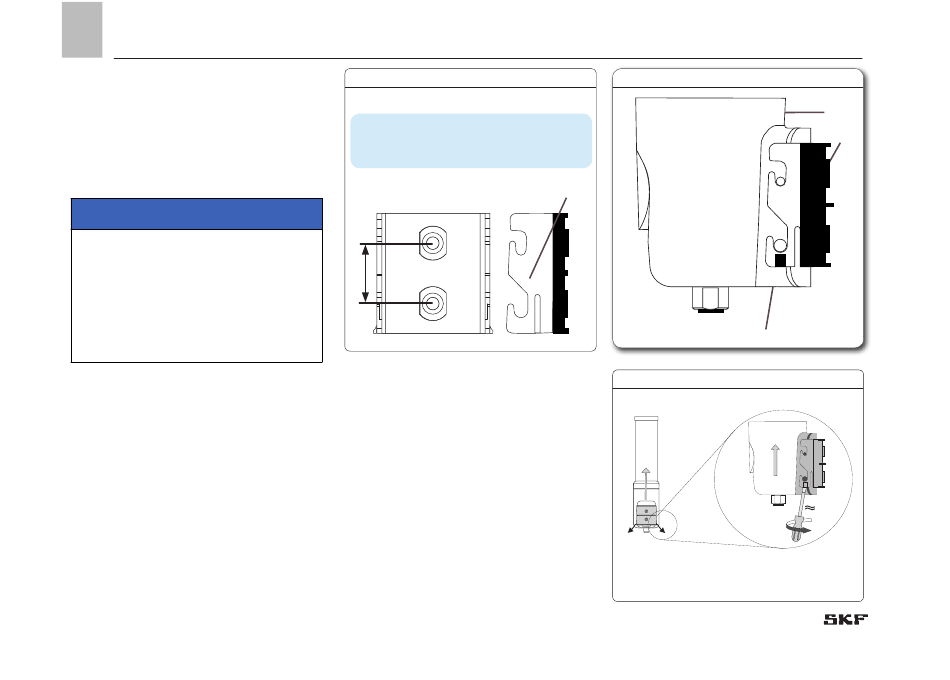

Монтажни отвори фиг. 20
D = разстояние между отворите:
D
6.19 Монтаж/сваляне на задвижващ
блок
Монтаж
• Вкарайте задвижващия блок (1) отгоре
в държача (3) и натиснете надолу,
докато се фиксира (ключалка за
затваряне с щракване с функция за
фиксиране).
Сваляне
• Внимателно огънете планките (3.1) на
държача (3) с отвертка навън.
• Натиснете задвижващия блок (1)
нагоре от държача.
Задвижващ блок в държач фиг. 21
35 mm
3
Сваляне на задвижващ блок фиг. 22
6. Монтаж
1
3
3.1
15°
