6. Монтаж
6.20 Смяна на батефия
• Развинтете четирите винта (1.6) на
капака (1.1) на отделението за батерии
и ги свалете.
• Свалете държача на батерията.
• Сменете батерията.
• Поставете отново държач за батерии
(4). Внимавайте за това, кабелът
на държача на батерията да не се
заклещи при монтажа на капака.
• Проверете уплътнението (1.4) и при
повреди го сменете.
• Монтирайте отново капака (1.1) на
отделението за батерията.

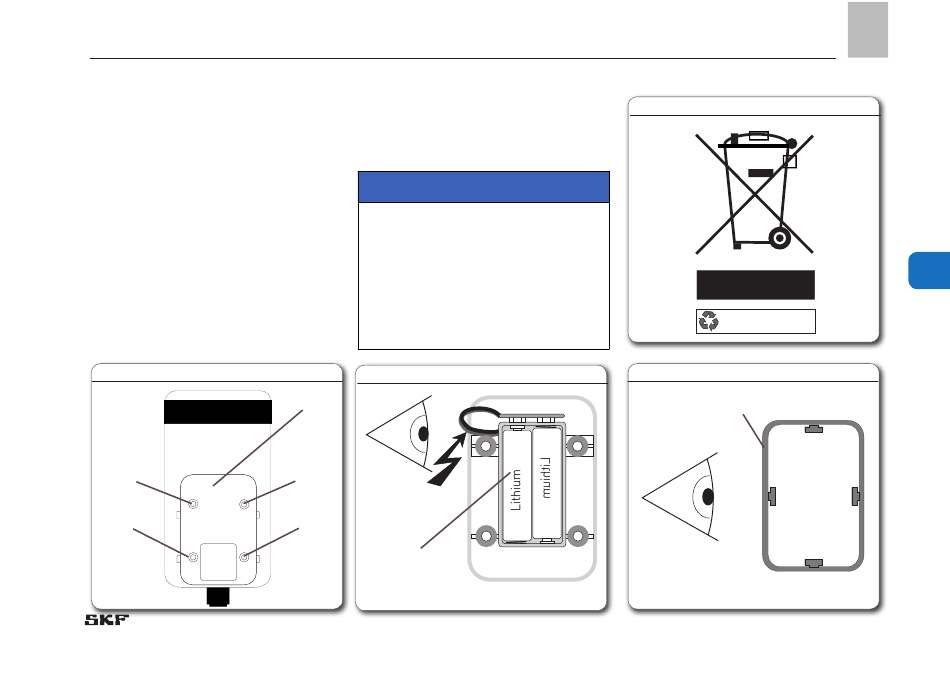

Капак отделение за батерията фиг. 23
1.6
1.6
Въртящ момент на затягане = 1,9 + 0,1 Nm
Инструмент: Ключ с вътрешен шестостен
Размер 4
ВНИМАНИЕ
Винтове (1.6) на капака на отделението
за батерии са монтирани неподвижно. Не
развивайте със сила или с електрически
инструменти. При смяна на батерията
внимавайте за правилна ориентация
на батериите в държача за батериите
(притискателна пружина = отрицателен
полюс).
Контрол кабели фиг. 24
1.1
1.6
1.6
4
Предаване за отпадъци батерии фиг. 25
2
AA
+
+
A A
BG
2
Li-ion Batteries
EWC-CODE: 16 06 05
Контрол уплътнение фиг. 26
1.4
2
