3. Преглед/Описание на функциите
3. Пфеглед/Описание на функциите
Поз. Описание
1 Задвижващ блок компл.
1.1 Капак на отделение за
батерии
1.2 Байонетна връзка
2 Патрон
3 Държач за фиксиране на зад-
вижващия блок
4 Държач на батерии и батерии
5 Контролна платка със зелен
(5.1) и червен (5.2) светодиод
за показване на експлоатацион-
ните състояния и статусите за
грешки и двата блока с DIP-
превключватели CART (5.3) и
TIME (5.4). Контролната платка
се намира в задвижващия блок
и е достъпна чрез сваляне на
байонетната връзка.
2
1
1.1
1.2
5.3
4 5
AA
+
+
A A
5.1
3
BG
2

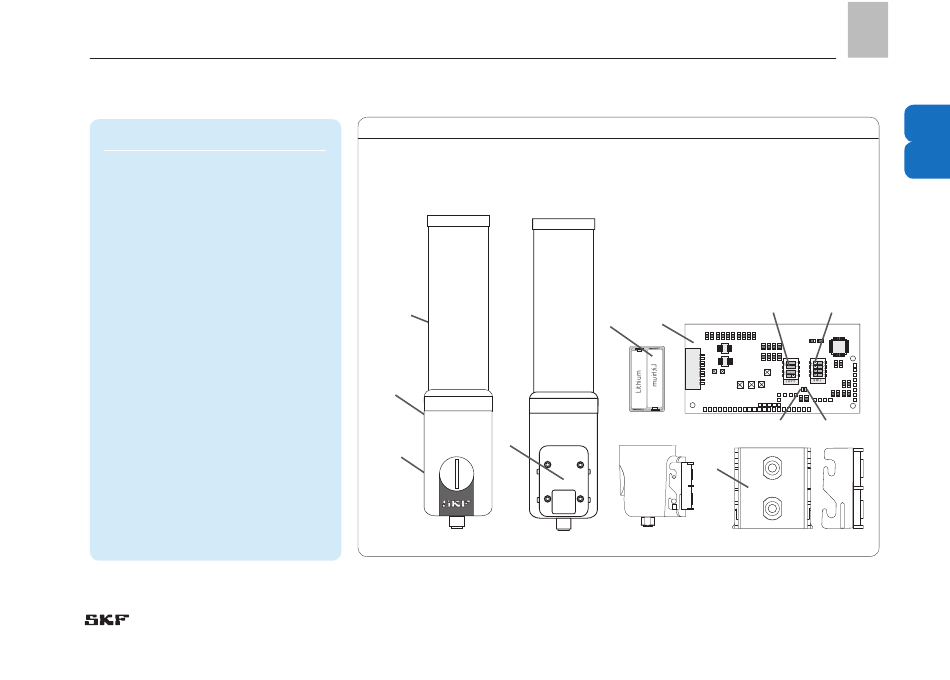

Преглед фиг. 1
3
5.4
5.2
