Entretien (Suite)
Remplacement des joints, joints toriques et sièges
• Remplacer tous les joints, joints toriques et cales à chaque révision et démontage.
• Contrôler les sièges. Ils doivent être lisses et sans défaut physique.
Afin de réparer des sièges usagés, les rectifier sur un tour en conservant les cotes relatives par rapport
aux autres surfaces.
• Remplacer les pièces si les sièges sont défectueux.
Pièces supplémentaires
Contrôler et réparer ou remplacer toutes les autres pièces, si le contrôle conclut que la poursuite de
l'utilisation serait néfaste au bon fonctionnement et à la sécurité de la pompe.
Le contrôle doit inclure les points suivants :
• Couvercles d'extrémité de roulement (109A et 360A)
• Joints à labyrinthe (332A et 333A)
• Écrou freiné (136) de roulement
• Clavette de turbine (400) et clavette d'accouplement (400)
• Rondelle-frein (382) de roulement
• Couvercle de chemise d'eau (490)*, si fourni
• Tous les écrous, boulons et vis

Directives pour le remplacement de l'arbre

Vérification des mesures de l'arbre
Vérifier que le roulement est compatible avec l'arbre. Si les mesures et tolérances du roulement dépassent
celles indiquées sur le tableau, il faut remplacer l'arbre.

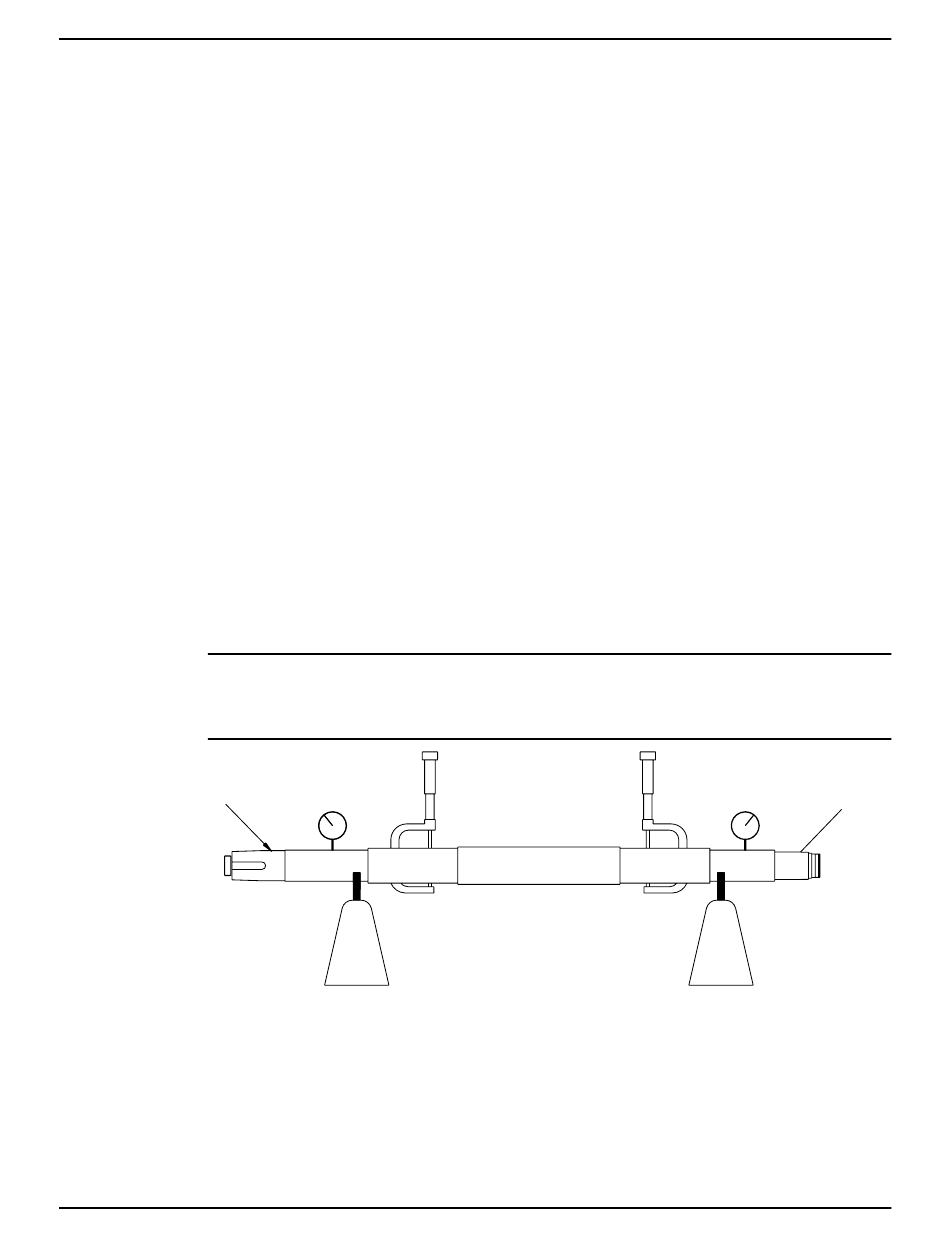

Vérification de la rectitude de l'arbre
Vérifier la rectitude de l'arbre. Utiliser des blocs en V ou des rouleaux d'équilibre pour soutenir l'arbre sous
les roulements. Remplacer l'arbre si son faux-rond dépasse les valeurs indiquées dans le tableau des
exigences en matière de faux-rond pour arbre et rotor.
REMARQUE:
Il ne faut pas utiliser les centres de l'arbre pour la vérification du faux-rond, car il se peut qu'ils se soient
endommagés lors de l'enlèvement des roulements ou de la roue.
122
Vérification de la surface de l'arbre
Vérifier la surface de l'arbre contre tout signe de dommage. Remplacer l'arbre s'il est endommagé au point
d'être irréparable.
Rotor
Les faux-ronds permis d'un rotor entièrement assemblé sont énumérés dans le tableau des exigences en
matière de faux-rond pour arbre et rotor.
