5.
Enlever les vis à chapeau à tête creuse de la bague du centre (155).
* pompes 164A pour 4x6-10 et 4x6-11. 165B pour toutes les autres pompes.
6.
Enlever la bague du centre (155), tous les anneaux de distance (144) et le diaphragme (146), le cas échéant.
a) Enlever tous les composants de la moitié supérieure.
b) Pivoter la moitié inférieure de tous les composants hors de la moitié inférieure du boîtier.
7.

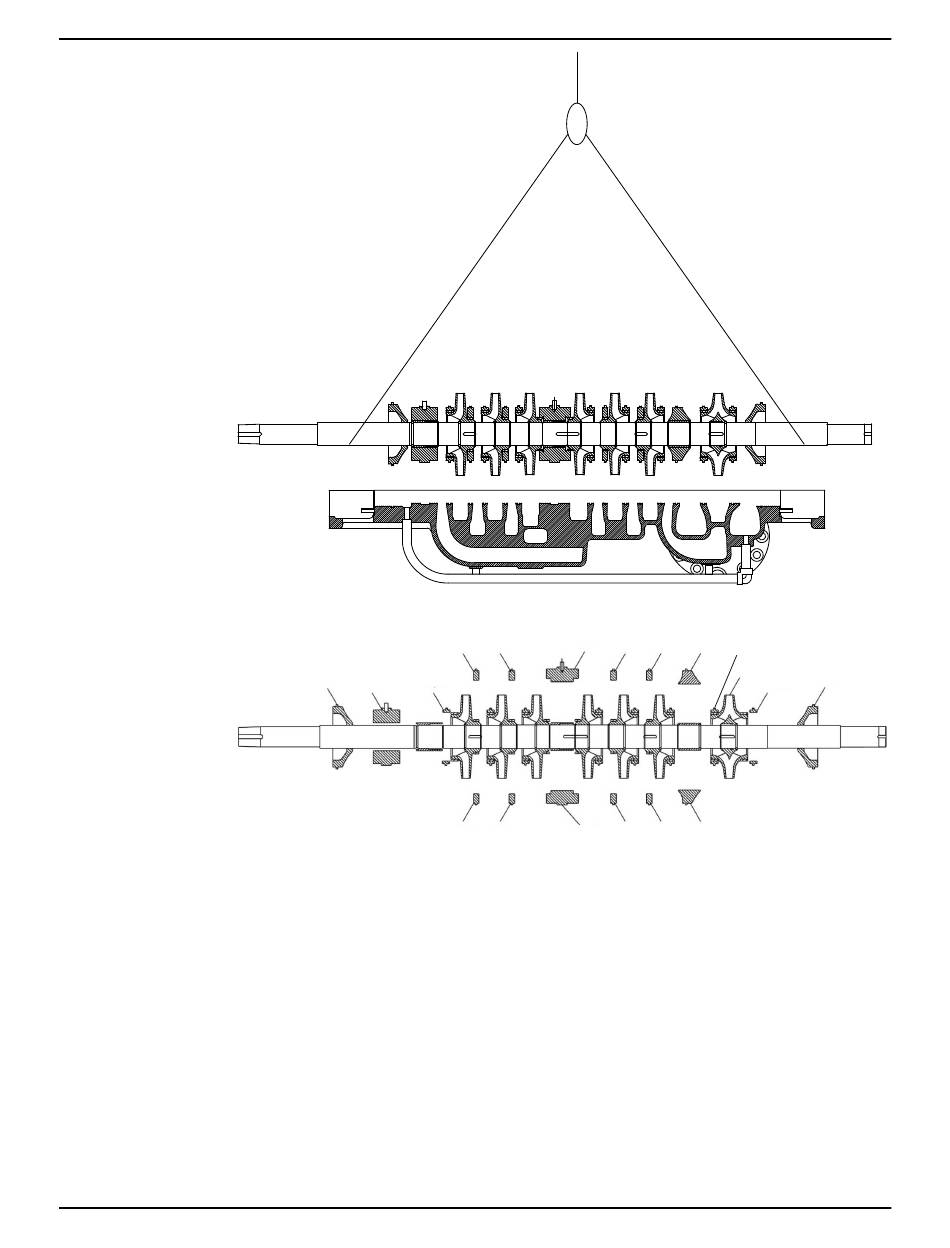

Soulever l'élément rotatif un peu plus haut afin de désengager les verrous immobiles.
8.
Enlever les boîtiers d'étanchéité (220, 221), la bague de l'accélérateur (129), la rondelle de corps du
premier étage (164A) et la rondelle de série (164) du boîtier sur le côté opposé.
9.
Soulever l'élément rotatif hors de la moitié inférieure du boîtier.
10. Enlever les goujons du boîtier (356A, 356C, 356K) et le joint d'étanchéité du boîtier (351).
Démonter l'élément en rotation
1.
Retirer le manchon de bague d'accélérateur (128)
a) Retirer l'anneau élastique (361F).
b) Glisser le manchon vers le centre du rotor, exposant la bague de localisation (361H).
Model 3600, API 610 10th Edition (ISO 13709) Guide d'installation, d'utilisation et d'entretien
144
144
220 129
164
144
144
155
144 144
146
164A/B*
101
155
144 144
146
Entretien (Suite)
221
164A
63
