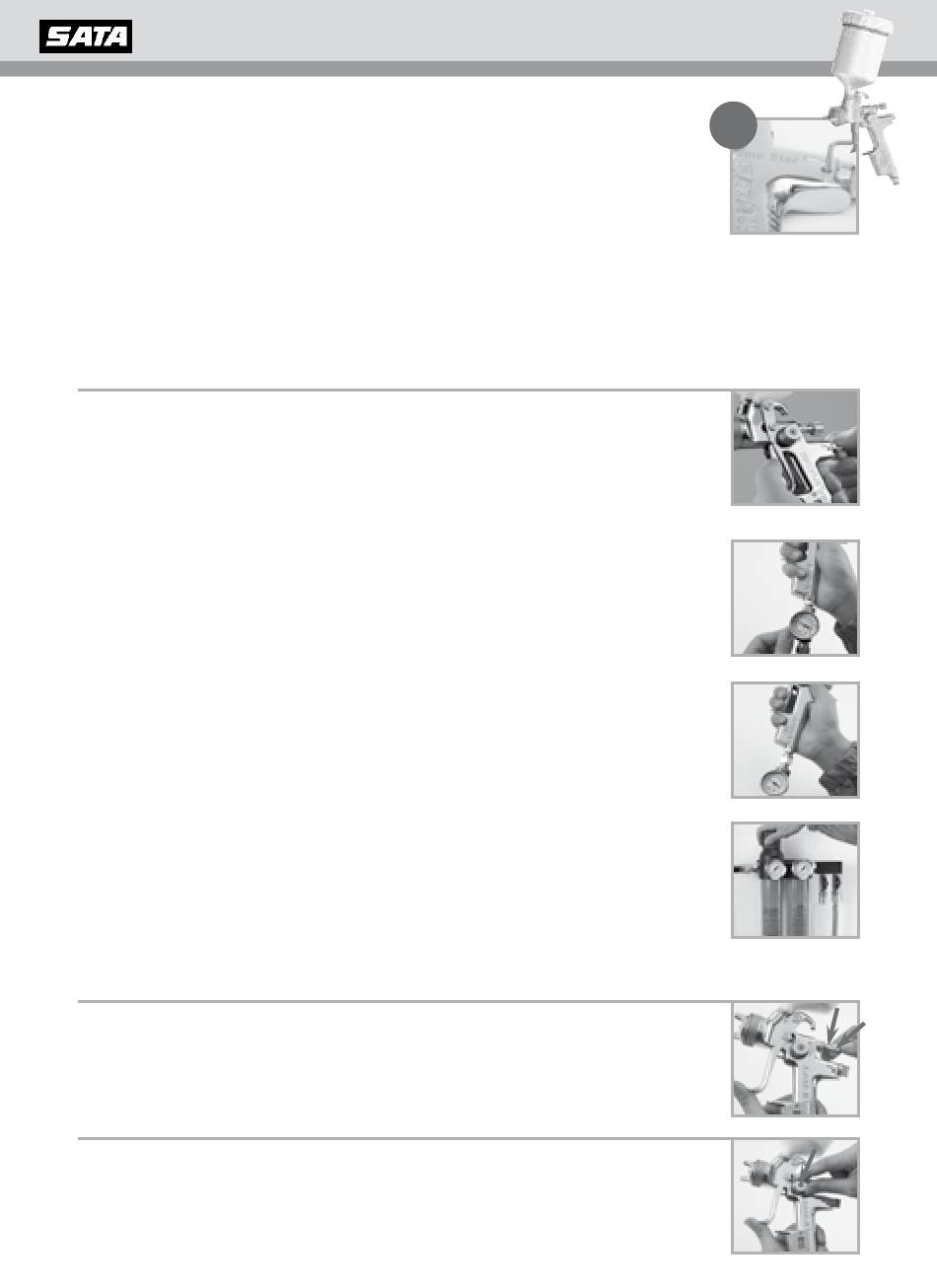

Mode d'emploi SATAjet RP (DIGITAL 2)
A noter:
- Micromètre vertical (position III - parallèle au corps du pistolet)
= pulvérisation maximale, pression maximale au sein du chapeau d'air
(identique àvec celle à l'entrée du pistolet)
- Position I ou II (horizontal au corps du pistolet) = pulvérisation minima-
le, pression minimale au sein du chapeau d'air (pour des petits travaux
de revêtement ou pour tacheter, etc.)
Attention: Pendant que le pistolet est branché au circuit d'air, ne
jamais démonter la vis de serrage pour le micromètre d'air, pos.
3624. Quand la vis de serrage a été démontée, ne pas mettre en
service le pistolet.
4.4 Réglage correct de la pression à l'entrée du pistolet
a) Pistolets SATAjet DIGITAL 2
Ajuster au micromètre du pistolet la pression nécessaire de 2,5 bars;
ensuite, elle sera montrée directement sur l'indicateur pendant que la
gâchette du pistolet est tirée.
b) Pistolet avec micromètre et manomètre:
Maintenir une pression suffisante par le moyen du détendeur de pressi-
on. Ajuster au micromètre la pression recommandée de 2,5 bars.
Réf. 27771
c) Pistolet avec manomètre de contrôle d'air comprimé
Ajuster au détendeur la pression d'une manière que la pression à
l'entrée nécessaire pour le type de pistolet respectif est atteinte.
Réf. 4002
d) Pistolet sans manomètre
Afin d'ajuster correctement, sans manomètre, la pression à mesurer à
l'entrée du pistolet dans les exemples a) et b), il faudra ajuster, à cause
de la chute de pression au sein du tuyau (diamètre intérieur: 9 mm), la
pression au détendeur environ 0,6 bar au-dessus de la pression recom-
mandée à l'entrée du pistolet par tous les 10 m du tuyau.
4.5 Réglage du débit du produit
Régler le débit du produit
selon la viscosité et le flux demandé, et le fixer par le moyen de la
contre-écrou (petite flèche). En général, le réglage du débit du produit
est entièrement ouvert.
4.6 Réglage du jet rond/plat
Réglage du jet rond/plat
pour un réglage continu du jet de projection à l'objet:
Tourner à gauche - jet plat
Tourner à droite - jet rond
II.4
!
