Montage et raccordement du
MonoControl CS

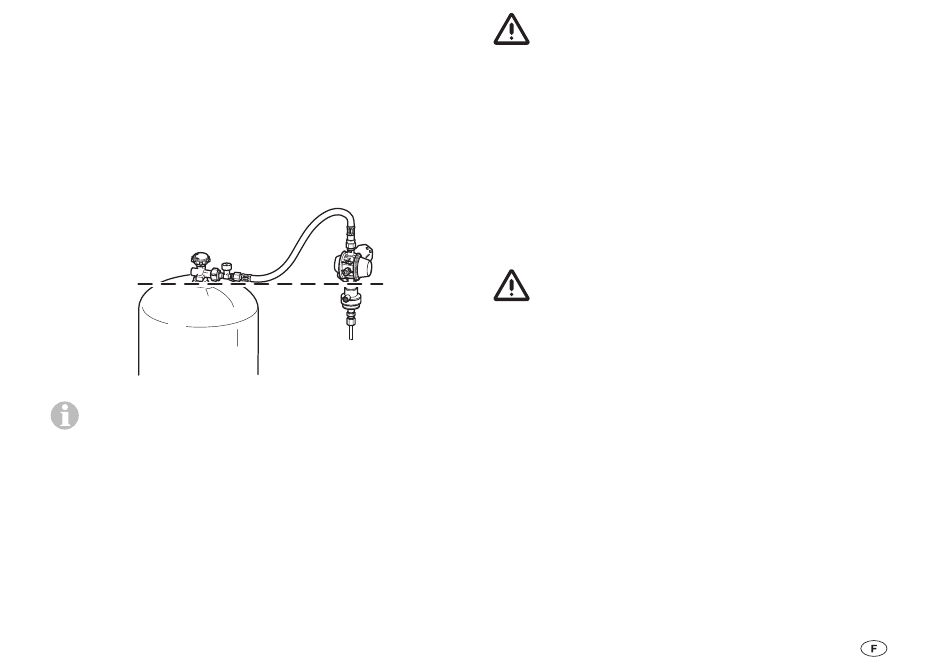

Le MonoControl CS doit être monté de telle sorte que le
raccord de la lyre haute pression se trouve sur la position la
plus haute possible, mais au moins au-dessus du niveau de la
vanne de bouteille (ligne discontinue).
La lyre haute pression doit être en pente permanente par rap-
port à la vanne de bouteille.
Figure 4
Le montage au-dessus de la vanne de bouteille rend plus
difficiles les entrées de gaz en phase liquide dans la par-
tie basse pression, surtout pendant le trajet.
MonoControl CS se raccorde côté entrée à la conduite haute
pression via le filet extérieur M20 x 1,5 (G.13) et côté sortie au
tube de gaz via un raccord à olive 8 mm ou 10 mm (H.9).
Utiliser l'adaptateur Z 10 / RVS 8 fourni (uniquement pour les
distributeurs) dans le cas des installations 30 mbar avec des
conduites de gaz de 8 mm.
MonoControl CS est prévu pour le montage en caisson à bou-
teilles de gaz de la caravane ou du camping-car.
En cas d'utilisation en plein air, utiliser un cache protec-
teur pour tenir le MonoControl CS à l'abri des intempé-
ries ou de l'eau d'égouttement.
Choisir une position adéquate pour le MonoControl CS, en
particulier :
– Plaque signalétique lisible
– Bouton de remise à zéro reconnaissable et bien accessible
– Éviter les détériorations lors du changement de bouteille
– Rendre plus difficiles les entrées de gaz en phase liquide
– Prévoir de la place pour l'installation du DuoComfort en se-
conde monte
– Poser la lyre haute pression sans tension.
– Fixer avec 2 vis à une paroi / un plafond robuste.
Veiller à ce que la robustesse soit suffisante.
– Raccorder le tube d'alimentation en gaz Ø 8 mm ou 10 mm
sur la sortie de détendeur conformément aux consignes
d'installation en vigueur pour les raccords à olive (par
exemple EN ISO 8434-1). Lors du serrage, contre-bloquer
soigneusement avec une deuxième clé sur les méplats de
clé prévus à cet effet.
– Visser la lyre haute pression (avec sécurité de rupture de
lyre seulement) à l'entrée de l'installation de détente de
gaz, le cas échéant utiliser un raccordement coudé (a) (voir
« Accessoires »).
