Table des Matières
Dépannage
Manuels Connexes pour Truma MonoControl
Sommaire des Matières pour Truma MonoControl

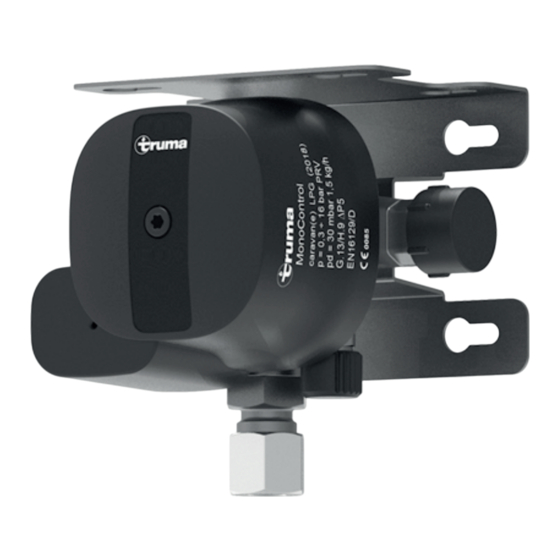

- Page 1 MonoControl Gebrauchsanleitung Seite Operating instructions Page Mode d’emploi Page CS, DA, ES, ET, FI, HR, HU, IT, NL, NO, PL, PT, SK, SL, SV, TR Page...
-
Page 2: Table Des Matières
MonoControl Inhaltsverzeichnis Zu dieser Anleitung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 4 1�1 Dokumentennummer � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 4 1�2... - Page 3 MonoControl Technische Daten� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 24 9�1 Abmessungen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 25 Garantie �...
-
Page 4: Zu Dieser Anleitung
Nur fachkundige und geschulte Personen (Fachkräfte) dürfen unter Beachtung der Einbau- und Gebrauchs- anleitung und der aktuellen, anerkannten Regeln der Technik das Truma Produkt einbauen, reparieren und die Funktionsprüfung durchführen� Fachkräfte sind Personen, die auf Grund ihrer fachlichen Ausbildung und Schulungen, ihrer Kenntnisse und Erfahrungen mit den Truma Produkten und den einschlägigen Normen... -
Page 5: Symbole Und Darstellungsmittel
MonoControl Zu dieser Anleitung Aus Gründen der leichteren Lesbarkeit wird auf eine geschlechts- spezifische Differenzierung verzichtet� Entsprechende Begriffe gelten im Sinne der Gleichbehandlung für alle Geschlechter� Symbole und Darstellungsmittel Symbol Bedeutung Warnung vor Gefahren für Personen Fachkraft Zusätzliche Informationen zum Verständnis oder zum Optimieren von Arbeitsabläufen�... -
Page 6: Sicherheit
Sicherheit MonoControl Gefahren für Personen� WARNUNG Nichtbeachtung kann zu Tod oder schweren Verletzungen führen� Gefahren für Personen� VORSICHT Nichtbeachtung kann zu leichten Verletzun- gen führen� Informationen zur Vermeidung von Sach- HINWEIS schäden Sicherheit Um mögliche Sach- und Personenschäden zu vermeiden, müssen alle Sicherheitshinweise in diesem Kapitel gelesen und befolgt werden�... - Page 7 MonoControl Sicherheit Gewalteinwirkungen auf den Gasdruckregler von außen vermei- den, da dies zu Funktionsstörungen führen kann� Die Bewegung des Resetknopfes nicht durch Gegenstände be- hindern� 2.1.2 Einbau und Anschlüsse von Komponenten Anschlüsse von Komponenten können undicht werden, wenn sie falsch eingebaut, beschädigt, oder verschmutzt sind�...
-
Page 8: Sicherer Betrieb
Sicherheit MonoControl Angeschlossene Gasflaschen gelten als Betriebsmittel und nicht als Gefahrgut (ADR Freistellung gemäß Abschnitte 1�1�3�1 und 1�1�3�2� e)� Die Verwendung von Gasflaschen, die zu mehr als 80 % gefüllt sind, kann dazu führen, dass die Flüssigphase in Niederdruckteile eindringt, empfindliche Teile beschädigt werden und gefährliches Gas austritt�... - Page 9 Funktion der Gasanlage zu gewähr- leisten� Ein Austausch kann auch früher erforderlich sein, wenn die nationalen Vorschriften dies vorschreiben� Truma übernimmt keine Verantwortung für Fehlfunktion, Schäden, Verletzungen oder Unfälle als Folge eines Betriebs von Gasdruckreglern, automatischen Um- schalteinrichtungen, Hoch- und Niederdruckschläuchen, die älter als...
-
Page 10: Bestimmungsgemäße Verwendung
Erlöschen des Gewähr- leistungsanspruchs sowie zum Ausschluss von Haftungsansprüchen� Der Gasdruckregler MonoControl ist ein Sicherheits-Gasdruckregler nach EN 16129 für den Betrieb mit Flüssiggas in der Gasphase� Der Gasdruckregler ist ausschließlich für den Einbau und Betrieb in Caravans der Fahrzeugklasse O und Motorcaravans der Fahrzeug- klasse M1 zugelassen, wenn die Gasanlage nach EN 1949 installiert... -
Page 11: Produktbeschreibung
MonoControl Produktbeschreibung Anhängern und Fahrzeugen benutzt von Waldkindergärten • explosionsgefährdeten Bereichen (Ex-Zone 0) • geschlossenen Räumen (z�B� Haushalt) • Der Gasdruckregler darf nicht für gewerbliche Zwecke verwendet werden� Jegliche technische Veränderung am Gasdruckregler ist untersagt� Der Gasdruckregler hat keine integrierte Sicherheitsabsperreinrich- tung (Crashsensor), die ein unkontrolliertes Austreten von Flüssiggas... -
Page 12: Gasdruckregler
Gasfilter * MonoControl Resetknopf Gasrohr Prüfanschluss Gasdruckregler Der Gasdruckregler MonoControl ist ein Sicherheits-Gasdruckregler nach EN 16129 für den Betrieb mit Flüssiggas in der Gasphase� Überdruckventil Der Gasdruckregler ist mit einer automatisch wirkenden Sicher- heitseinrichtung PRV ausgestattet� Funktioniert der Gasdruckregler nicht ordnungsgemäß, beispielsweise auf Grund von Schmutz oder anderen Fremdkörpern, öffnet sich das Sicherheitsventil und lässt den... -
Page 13: Resetknopf
MonoControl Produktbeschreibung Nach dem Druckabbau schließt das PRV automatisch� PRV = Pressure Relief Valve = Überdruckventil Resetknopf Der Gasdruckregler verfügt über einen Resetknopf� Dieser wird nur für die Gasprüfung benötigt� Ist der schwarze Resetknopf eingedrückt (Abb� 2-1), so ist der Gas- druckregler betriebsbereit�... -
Page 14: Gasfilter
Chemische Rückstände, die in minderwertigem Flüssiggas enthalten sein können, können den Gasdruckregler beschädigen, seine Lebens- dauer verkürzen und sogar zu einem Leck führen� Um dieses Risiko zu minimieren, empfiehlt Truma die Verwendung des Gasfilters (siehe www�truma�com)� Typenschild und Seriennummer Die Technischen Daten sind auf der Kappe des Gasdruckreglers aufgedruckt (Abb�... -
Page 15: Aufkleber
Hinweisen zum sicheren Gebrauch bei� Der Aufkleber muss an einer für jeden Benutzer gut sichtbaren Stelle in der Nähe des Gasdruckreg- lers (z�B� im Gaskasten) angebracht sein� Ein fehlender Aufkleber kann bei Truma angefordert werden� Abb� 5 50020-00982 ∙ 00 ∙ 08/2022... -
Page 16: Bedienung
Bedienung MonoControl Bedienung Inbetriebnahme Gegebenenfalls Gasfernschalter öffnen� Gasflasche anschließen und den einwandfreien Zustand des Schlauchanschlusses sicherstellen� Flaschenventil öffnen� Gegebenenfalls Schlauchbruchsicherung am Hochdruck- Schlauch 5 Sekunden lang kräftig drücken� Gegebenenfalls Resetknopf zurücksetzen� Die Anlage ist jetzt betriebsbereit� Die Gasgeräte können verwendet werden�... -
Page 17: Gasflasche Wechseln
MonoControl Bedienung Gasflasche wechseln Zum An- und Abschrauben des Hochdruck-Schlauchs die beiliegende Schraubhilfe verwenden� Die Schraubhilfe gewährleistet das nötige Anzugsmoment und verhindert Beschädigungen an der Verschrau- bung durch falsches Werkzeug� WARNUNG Brand- und Explosionsgefahr durch Restgase Beim Flaschenwechsel können Restgase austreten und mit der Luft ein zündfähiges Gasgemisch bilden�... -
Page 18: Hochdruck-Schlauch Wechseln
Vielfalt an Anschlüssen auf� Dies kann dazu führen, dass bei einem Wechsel der Gasflasche der Hochdruck-Schlauch mitgewechselt werden muss� Truma bietet eine Vielzahl von Hochdruck-Schläuchen für verschiede- ne europäische Gasflaschen an (siehe www�truma�com)� 18 DE 50020-00982 ∙ 00 ∙ 08/2022... - Page 19 Schlauches prüfen und bei Alterung, Verhärtung, Riss- bildung oder anderen sichtbaren Mängeln ersetzen� Niemals selbst hergestellte Dichtungen, sondern nur Truma Original-Ersatzteile verwenden� Sicherstellen, dass die Dichtung vorhanden und ord- nungsgemäß installiert ist� Es wird empfohlen, die Flachdichtung G�13 (siehe Kapitel „Zubehör“) bei jedem Schlauchwechsel zu erneuern�...
- Page 20 Bedienung MonoControl Hochdruck-Schlauch vom Flaschenventil bzw� Aufsteckadapter trennen� Drehrichtung beachten (Linksgewinde)� Hochdruck-Schlauch vom Gasdruckregler bzw� Gasfilter lösen� Dazu die mitgelieferte Schraubhilfe (SW 23 mm) verwenden� Mit einem Schraubenschlüssel (SW 18 mm) am Gasdruckregler gegenhalten� Neuen Hochdruck-Schlauch auf Verunreinigungen prüfen� Hoch- druck-Schlauch gegebenenfalls säubern�...
-
Page 21: Dichtigkeitsprüfung
MonoControl Dichtigkeitsprüfung Dichtigkeitsprüfung Hochdruckbereich Die Dichtigkeitsprüfung des Hochdruckbereichs kann vom Benutzer durchgeführt werden� Der Hochdruck-Schlauch wird am Flaschenventil und am Gasdruck- regler bzw� Gasfilter angeschraubt� An diesen Verschraubungen kann Gas austreten� Der Benutzer ist für die Prüfung verantwortlich� Nach jedem Wechsel einer Gasflasche oder eines Hochdruck- ... - Page 22 Dichtigkeitsprüfung MonoControl Alle Schnellschlussventile zu den Gasgeräten und gegebenenfalls den Gasfernschalter öffnen� Den Niederdruckbereich vom Hochdruckbereich trennen� Dazu mit Torx-Stift T20 der Schraubhilfe den schwarzen Resetknopf im Uhrzeigersinn drehen, bis der Resetknopf herausspringt� Schraubkappe des Prüfanschlusses abschrauben� Reglerprüfgerät mit Prüfschlauch an den Prüfanschluss anschlie- ...
-
Page 23: Wartung
2 Jahre eine Prüfung der Gasanlage durchführen zu lassen� Fehlerbehebung Nachfolgend sind Maßnahmen zur Behebung von Störungen aufge- führt� Sollten die Maßnahmen nicht zum Erfolg führen, Truma Service kontaktieren� Bei Problemen mit der Gasversorgung sind folgende Punkte zu über- prüfen:... -
Page 24: Zubehör
Hochdruck-Schläuche mit Schlauchbruchsicherung und landesspezifischen Anschlüssen, siehe www�truma�com Flachdichtung G.13 für Hochdruckanschluss, M20 x 1,5 (G�13) Artikelnummer: 50020-76300 Weiteres Zubehör siehe www�truma�com Technische Daten (Ermittelt nach EN 16129:2013 bzw� Truma Prüfbedingungen) Größe Wert Gasart Flüssiggas (Propan / Butan) Eingangsdruck 0,3 – 16 bar Ausgangsdruck 30 mbar Reglerleistung 1,5 kg/h... - Page 25 MonoControl Technische Daten Anzugsmoment Schneidringverschrau- 16 – 21 Nm bung 10 mm Betriebstemperatur -20 °C bis +50 °C Gewicht 500 g Produkt-Ident-Num- CE-0085CT0438 PIN: CE-0085CT0438 PIN: UKCA 740586 XX: Herstellungsjahr, auf dem Typenschild aufgedruckt� Abmessungen ~102 ~101 Abb� 9 Maße in mm� Darstellung nicht maßstabsgerecht� Gasfluss in Pfeilrichtung�...
-
Page 26: Garantie
MonoControl Garantie Hersteller-Garantieerklärung (Europäische Union) Umfang der Herstellergarantie Truma gewährt als Hersteller des Gerätes dem Verbraucher eine Garantie, die etwaige Material- und/oder Fertigungsfehler des Gerätes abdeckt� Diese Garantie gilt in den Mitgliedsstaaten der europäischen Union sowie in den Ländern Vereinigtes Königreich, Island, Norwegen, Schweiz und Türkei�... - Page 27 Hersteller nicht freigegeben worden sind� Dies gilt insbesondere im Fall einer vernetzten Steuerung des Geräts, wenn die Steuergeräte und Software nicht von Truma freigegeben wurden oder wenn das Truma Steuergerät (z�B� Truma CP plus, 50020-00982 ∙ 00 ∙ 08/2022...
- Page 28 Schäden durch anormale Umwelt- oder sachfremde • Betriebsbedingungen, infolge von Schäden durch höhere Gewalt oder Naturkatast- • rophen, sowie durch andere Einflüsse, die nicht von Truma zu verantworten sind, infolge von Schäden, die auf unsachgemäßen Transport zurückzu- • führen sind, infolge von Veränderungen am Gerät einschließlich an Ersatz-,...
- Page 29 Seriennummer des Gerätes • Kaufdatum • Der autorisierte Servicepartner oder das Truma Servicezentrum legen jeweils die weitere Vorgehensweise fest� Um eventuelle Transport- schäden zu vermeiden, darf das betroffene Gerät nur nach vorheriger Rücksprache mit dem autorisierten Servicepartner oder dem Truma Servicezentrum versendet werden�...
- Page 30 MonoControl Table of contents About these instructions � � � � � � � � � � � � � � � � � � � � � � � � � 32 1�1 Document number � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 32 1�2...
- Page 31 MonoControl Technical data � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 51 9�1 Dimensions � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 52 Warranty �...
-
Page 32: About These Instructions
Sections with a grey background in these instructions are aimed exclusively at experts� Only competent and trained people (experts) are permit- ted to install and repair the Truma product and to carry out the function test, at the same time observing the installation and operating instructions and the currently recognised technical regulations�... -
Page 33: Symbols And Displays
MonoControl About these instructions Gender-specific language has not been used to improve legibility� Corresponding terms apply to people of all genders in the inter- ests of equal treatment� Symbols and displays Symbol Meaning Warning of hazards for people Expert Additional information to help with understanding or optimising work processes�... -
Page 34: Safety
Safety MonoControl Hazards for people� WARNING Failure to observe this information will lead to fatal or severe injury� Hazards for people� CAUTION Failure to observe this information may lead to minor injury� Information about preventing property NOTICE damage Safety To prevent potential damage to property and personal injury, all the safety instructions in this section must be read and followed�... - Page 35 MonoControl Safety Avoid using external undue force on the gas pressure regulator, since this may lead to malfunctions� Do not impede the reset button’s movement using objects� 2.1.2 Component installation and connection Component connections may be leaky if they are incorrectly installed, damaged or dirty�...
-
Page 36: Safe Operation
Safety MonoControl The use of gas cylinders that are more than 80% full may lead to the liquid phase penetrating low-pressure parts, damaging sensitive parts and causing dangerous gas to leak� Do not fill gas cylinders more than 80%� ... -
Page 37: Proper Use
The MonoControl gas pressure regulator is a safety gas pressure regulator according to EN 16129 for operation with liquid gas in the gas phase�... -
Page 38: Use That Is Not Compliant With The Intended Purpose
• operating and testing gas installations (e�g� DVGW Work Sheet G 607 in Germany), using Truma original spare parts and accessories� • Use that is not compliant with the intended purpose Uses that are not listed under proper use are improper and therefore prohibited�... -
Page 39: Product Description
MonoControl Product description Product description Gas system The pressure in a filled gas cylinder is up to 16 bar� The gas applian- ces in the vehicle are designed for an operating pressure of 30 mbar� The gas pressure regulator is situated between the gas cylinder and the gas appliances and reduces the gas cylinder’s pressure to the gas... -
Page 40: Gas Pressure Regulator
Product description MonoControl Gas pressure regulator The MonoControl gas pressure regulator is a safety gas pressure regulator according to EN 16129 for operation with liquid gas in the gas phase� The gas pressure regulator is fitted with an automatic safety device (PRV) �... -
Page 41: Screw Aid
Chemical residues that may be contained in inferior liquid gas may damage the gas pressure regulator, shorten its lifespan or even lead to leaks� Truma advises using the gas filter to minimise this risk (see www�truma�com)� Type plate and serial number The technical data is printed on the cap of the gas pressure regulator (Fig�... -
Page 42: Sticker
The sticker must be affi- xed in a location close to the gas pressure regulator (e�g� in the gas locker) where it is clearly visible to all users� Missing stickers can be requested from Truma� Fig� 5 42 EN... -
Page 43: Operation
MonoControl Operation Operation Starting up Open the gas remote switch if present� Connect the gas cylinder and ensure that the hose connection is in perfect condition� Open the cylinder valve� Firmly press the hose rupture protection on the high-pressure ... -
Page 44: Changing The Gas Cylinder
Operation MonoControl Changing the gas cylinder Use the included screw aid to attach and remove the high-pressure hose� The screw aid helps you generate the necessary tightening torque and prevents damage to the union that may otherwise result from using an improper tool�... -
Page 45: Changing The High-Pressure Hose
Gas cylinders in different countries have a wide range of connections� This may lead to the high-pressure hose also needing to be changed when a gas cylinder is changed� Truma offers a multitude of high-pressure hoses for different Euro- pean gas cylinders (see www�truma�com)� 50020-00982 ∙ 00 ∙ 08/2022... - Page 46 Check the flat gasket during each high-pressure hose change and replace it if it is ageing, hardening, cracking or exhibits other visible defects� Never use self-made seals; instead, only use Truma original spare parts� Ensure that the seal is available and properly installed�...
- Page 47 MonoControl Operation Loosen the high-pressure hose from the gas pressure regulator or gas filter� Use the supplied screw aid (width across flat 23 mm) for this purpose� Use a spanner (width across flat 18 mm) to hold the gas pressure regulator in place�...
-
Page 48: Leak Test
Leak test MonoControl Leak test High-pressure section The leak test of the high-pressure section can be performed by the user� The high-pressure hose is screwed onto the cylinder valve and onto the gas pressure regulator or gas filter� Gas can escape at these unions�... -
Page 49: Maintenance
Screw aid with Torx pin T20 Reset button Screw cap Maintenance The gas pressure regulator is maintenance-free� Do not remove covers on the gas pressure regulator under any circumstances� If in doubt, contact Truma Service� 50020-00982 ∙ 00 ∙ 08/2022... -
Page 50: Troubleshooting
The gas pressure regulator may ice up at temperatures around 0 °C� If the gas pressure regulator ices up, the gas flow is reduced or completely interrupted� To ensure an uninterrupted gas supply at low temperatures, Truma also offers the EisEx regulator heater� Accessories High-pressure hoses with hose rupture protection and country-specific connections, see www�truma�com... -
Page 51: Technical Data
Technical data Flat gasket G.13 for high-pressure connection, M20 x 1�5 (G�13) Part number: 50020-76300 Other accessories (see www�truma�com) Technical data (determined in accordance with EN 16129:2013 or Truma test condi- tions) Size Value Gas type Liquid gas (propane / butane) Inlet pressure 0�3 – 16 bar... -
Page 52: Dimensions
Technical data MonoControl Operating temperature -20 °C to +50 °C Weight 500 g Product ID number CE-0085CT0438 PIN: CE-0085CT0438 PIN: UKCA 740586 XX: Year of manufacture, printed on the type plate� Dimensions ~102 ~101 Fig� 9 The dimensions are in mm� Not shown to scale�... - Page 53 Manufacturer’s Warranty (European Union) Scope of Manufacturer's Warranty As the Manufacturer of the appliance, Truma undertakes a warranty towards the Consumer that covers any material and/or manufacturing defects of the appliance� This warranty is applicable in EU member states as well as the United Kingdom, Iceland, Norway, Switzerland and Turkey�...
- Page 54 In individual countries there may be warranties that can be issued by the relevant dealer (official distributor, Truma Partner)� In such cases the warranty can be implemented directly through the dealer from whom the Consumer bought the appliance�...
- Page 55 Warranty to networked control, if the control units or the software have not been approved by Truma or if the Truma control unit (e�g� Truma CP plus or Truma iNetBox) has not been exclusively used for cont- rolling Truma appliances or appliances approved by Truma�...
- Page 56 • Date of purchase • The authorised service partner or the Truma Service Centre will then specify the further procedure� To avoid transport damage, the affec- ted appliance must only be shipped by prior arrangement with the authorised service partner or the Truma Service Centre�...
- Page 57 MonoControl Table des matières À propos de ces instructions de montage � � � � � � � � � � � 59 1�1 Numéro de document � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 59 1�2...
- Page 58 MonoControl Caractéristiques techniques � � � � � � � � � � � � � � � � � � � � � � 79 9�1 Dimensions � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 81 Garantie �...
-
Page 59: Propos De Ces Instructions De Montage
MonoControl À propos de ces instructions de montage À propos de ces instructions de montage Ce mode d'emploi fait partie intégrante du produit� Toujours disposer du mode d'emploi dans le véhicule� Lire et respecter le mode d'emploi� Il convient de rendre le mode d'emploi accessible aux autres ... -
Page 60: Symboles Et Moyens De Représentation
À propos de ces instructions de montage MonoControl Seules des personnes spécialisées et formées (spécia- listes) sont autorisées à monter les produits Truma, à les réparer et à en vérifier le fonctionnement en respectant le mode d'emploi et les instructions de montage ainsi que les règles techniques reconnues en vigueur�... -
Page 61: Avertissements
MonoControl Sécurité Avertissements Dans ce mode d'emploi, des avertissements sont utilisés pour mettre en garde contre les risques de dommages matériels et corporels� Toujours lire et respecter les avertissements� Mot d'avertissement Signification Dangers pour les personnes� DANGER Le non-respect de cette consigne entraîne la mort ou des blessures graves�... -
Page 62: Montage Et Raccordements Des Composants
Sécurité MonoControl Une utilisation non conforme du détendeur peut entraîner des dom- mages matériels et corporels� Ne mettre en service et n'utiliser le détendeur que s'il est en par- fait état technique et de fonctionnement� Lire préalablement et intégralement le mode d'emploi du déten- ... - Page 63 MonoControl Sécurité liquide peut s'infiltrer dans des pièces à basse pression, endommager des pièces sensibles et provoquer une fuite de gaz dangereuse� Les bouteilles de gaz à partir desquelles du gaz en phase liquide est prélevé (par exemple pour des chariots élévateurs) sont interdites pour l’exploi- tation car elles provoquent une détérioration de l’installation de gaz�...
-
Page 64: Fonctionnement Sûr
Un remplacement peut également s'avérer nécessaire plus tôt si les réglementations nationales l'imposent� Truma décline toute responsabilité en cas de dysfonctionnement, de détériorations, de blessures ou d'accidents résultant de l'utilisation de détendeurs, de dispositifs de commutation automatiques, de flexibles haute et basse pression de plus de 10 ans�... -
Page 65: Utilisation Conforme
à la garantie ainsi que l'exclusion de toute demande de réparation du préjudice subi� Le détendeur MonoControl est un détendeur de sécurité conforme à la norme EN 16129 pour un fonctionnement avec du gaz liquéfié en phase gazeuse�... -
Page 66: Utilisation Non Conforme
Description du produit MonoControl Utilisation non conforme Les applications non mentionnées dans l’utilisation conforme sont non admissibles et donc interdites� Le montage et le fonctionnement sont par exemple interdits dans : les mobile-homes • les autobus (catégorie de véhicules M2 et M3) •... -
Page 67: Détendeur
Filtre à gaz * MonoControl Bouton de réinitialisation Tube de gaz Raccord de contrôle Détendeur Le détendeur MonoControl est un détendeur de sécurité conforme à la norme EN 16129 pour un fonctionnement avec du gaz liquéfié en phase gazeuse� 50020-00982 ∙ 00 ∙ 08/2022... -
Page 68: Soupape De Surpression
Description du produit MonoControl Soupape de surpression Le détendeur est équipé d'un dispositif de sécurité PRV à action automatique� Si le détendeur ne fonctionne pas correctement, par exemple en raison de la présence de saletés ou d’autres corps étrangers, la soupape de sûreté s’ouvre et laisse échapper la surpres- sion�... -
Page 69: Auxiliaire De Vissage
Pour minimiser ce risque, Truma recommande d'utiliser le filtre à gaz (voir www�truma�com)� Plaque signalétique et numéro de série Les caractéristiques techniques sont imprimées sur le capuchon du détendeur Fig�... -
Page 70: Autocollant
L'auto- collant doit être placé à un endroit bien visible pour chaque utilisa- teur, à proximité du détendeur (par exemple dans le coffre à gaz)� En l'absence d'autocollant, le réclamer auprès de Truma� Fig� 5 70 FR... -
Page 71: Utilisation
MonoControl Utilisation Utilisation Mise en service Le cas échéant, ouvrir l’interrupteur de gaz� Raccorder la bouteille de gaz et assurer l’état irréprochable du raccord de tuyau� Ouvrir la vanne de bouteille� Le cas échéant, appuyer fortement sur la sécurité de rupture de la ... -
Page 72: Changer La Bouteille De Gaz
Utilisation MonoControl Changer la bouteille de gaz Veuillez utiliser l’auxiliaire de vissage joint pour visser et dévisser la lyre haute pression� Cet auxiliaire garantit le couple de serrage néces- saire et évite des détériorations sur le raccordement causées par un outil inapproprié�... -
Page 73: Bouteille De Gaz Avec Adaptateur Enfichable
MonoControl Utilisation Lors du changement de bouteille, s'assurer que la lyre haute pression du raccord d'entrée du détendeur présente toujours une pente constante vers la bouteille de gaz (Fig� 7)� Fig� 7 4.3.2 Bouteille de gaz avec adaptateur enfichable Pour la manipulation de l'adaptateur enfichable, voir le mode ... -
Page 74: Remplacement De La Lyre Haute Pression
Truma propose une grande variété de lyres haute pression pour diffé- rentes bouteilles de gaz européennes (voir www�truma�com)� Les lyres haute pression doivent être remplacées avant leur date ... - Page 75 MonoControl Utilisation Ne jamais utiliser de joints fabriqués soi-même, mais uniquement des pièces de rechange d'origine Truma� S'assurer que le joint est présent et correctement installé� Il est recommandé de remplacer le joint plat G�13 (voir le chapitre „Accessoires“) à...
-
Page 76: Vérification D'étanchéité
Vérification d’étanchéité MonoControl Le cas échéant, appuyer sur le bouton de réinitialisation noir du détendeur et tourner légèrement dans le sens inverse des aiguilles d'une montre� Après chaque intervention, vérifier l’étanchéité du raccord de lyre haute pression sur la vanne de bouteille (voir le chapitre « Vérifica- tion d’étanchéité... - Page 77 MonoControl Vérification d’étanchéité Réservé aux spécialistes Conditions de contrôle : Pression de vérification maximale 150 mbar • La lyre haute pression et la bouteille de gaz doivent être raccor- • dées� Arrêter tous les appareils au gaz tels que le chauffage, le réfrigé- ...
-
Page 78: Maintenance
Le détendeur est sans maintenance� Ne retirer en aucun cas les couvercles du détendeur� En cas de panne, s'adresser au SAV Truma� L'utilisateur doit faire réaliser la vérification de l’installation de gaz selon les réglementations nationales respectives (par ex� en Allemag- ne tous les 2 ans) par un expert du gaz liquéfié�... -
Page 79: Accessoires
En cas de températures basses autour de 0 °C, le détendeur peut givrer� En cas de givrage du détendeur, l'alimentation en gaz est réduite ou totalement interrompue� Pour une alimentation en gaz sans problème à basses températures, Truma propose en plus le chauffage du régulateur EisEx� Accessoires Lyres haute pression avec sécurité... - Page 80 Caractéristiques techniques MonoControl Taille Valeur Type de gaz Gaz liquéfié (propane / butane) Pression d’entrée 0,3 – 16 bar Pression de sortie 30 mbar Débit du détendeur 1,5 kg/h Entrée du détendeur Filet extérieur M20 x 1,5 (G�13) Couple de serrage de l'écrou chapeau 3 – 5 Nm M20 x 1,5 Sortie de détendeur Raccord à...
- Page 81 Déclaration de garantie du fabricant (Union européenne) Étendue de la garantie du fabricant Truma, en tant que fabricant de l’appareil, accorde au consommateur une garantie couvrant les vices de l’appareil imputables à d’éventuels défauts de matériau et / ou de fabrication�...
- Page 82 Dans certains pays, une garantie peut éventuellement être proposée par certains revendeurs spécialisés (concessionnaires, Truma Partner)� Le consommateur peut la faire valoir directement au- près du revendeur spécialisé où il a acheté l’appareil� Les conditions de garantie du pays où a eu lieu la première acquisition de l’appareil par le consommateur sont applicables�...
- Page 83 été approuvés par Truma ou lorsque l’appareil de commande Truma (par ex� Truma CP plus, Truma Net Box) n’est pas utilisé exclu- sivement pour la commande d’appareils Truma ou d’appareils approuvés par Truma, en cas de détériorations causées par des corps étrangers (par...
- Page 84 • Date d’achat • Le Service Partner agréé ou le centre de SAV Truma décideront au cas par cas de la marche à suivre� Afin de prévenir tous dommages dus au transport, l’appareil ne devra être expédié qu’après concertation avec le Service Partner agréé ou le centre de SAV Truma�...
- Page 85 Typ (type): MonoControl, DuoControl, Gasfilter Ausführungen MonoControl (PRV), MonoControl CS (PRV), (versions): MonoControl CS T (PRV), MonoControl (S2SR), MonoControl CS (S2SR), DuoControl (PRV), DuoControl CS horizontal (PRV), DuoControl CS vertical (PRV), Gasfilter Hersteller (Manufacturer): Die alleinige Verantwortung für die Ausstellung dieser Konformitäts- erklärung trägt der Hersteller: (This declaration of conformity is issued...
- Page 86 EG-Baumusterprüfung nach Verordnung (intervention): 2016/426/EU (EC type examination acc� to Regulation 2016/426/EU) Bescheinigung CE-0085CT0438 (certificate): Unterzeichnet für und im Namen von (signed for and on behalf of): Truma Gerätetechnik GmbH & Co� KG Alexander Wottrich Geschäftsführer (CEO / Managing Director) Putzbrunn, 04�11�2019...
- Page 87 LPG-Pressure regulator, optional with gas filter Type: MonoControl, DuoControl, Gasfilter Versions: MonoControl (PRV), MonoControl CS (PRV), MonoControl CS T (PRV), MonoControl (S2SR), MonoControl CS (S2SR), DuoControl (PRV), DuoControl CS horizontal (PRV), DuoControl CS vertical (PRV), Gasfilter The product is in conformity with the relevant UK legislation:...
- Page 88 Notified Body Number 0086 Intervention: UK type examination acc� to Regulation 2016/426 Type Examination UKCA 740586 Certificate: Surveillance Certi- UKCA 742109 ficate: Signed for and on behalf of: Truma Gerätetechnik GmbH & Co� KG Lars Ludwig Managing Director Technical Putzbrunn, 27�04�2021...
- Page 90 Návod k použití a montáži si lze v jazyce vaší země vyžádat u výrobce Truma nebo servisu Truma ve vaší zemi Brugs- og monteringsanvisningen på dit sprog kan bestilles hos Truma eller via Truma Service i dit land� Las instrucciones de uso y de montaje en su idioma pueden solicitarse al fabricante Truma o al Servicio postventa Truma en su país�...
- Page 91 Navodila za uporabo in vgradnjo v vašem jeziku lahko naročite pri proizvajalcu Truma oz� v servisni službi podjetja Truma v vaši državi� Bruks- och monteringsanvisning på ditt språk kan erhållas från tillverkaren Truma eller Truma Service i ditt land� Dilinizdeki kullanma ve montaj talimatı, üretici Truma‘dan veya ülkenizdeki Truma...
- Page 92 In order to avoid delays, please have the unit model and serial number ready (see type plate)� Veuillez vous adresser au centre de SAV Truma ou à un de nos Service Partner agréés en cas de dysfonctionnements (voir www�truma�com)� Pour un traitement rapide de votre demande, veuillez tenir prêts le type d’appareil et le numéro de série (voir...
