Instructions de montage

Le montage et la réparation doivent
être effectués uniquement par un spé-
cialiste. Avant des travaux, lire soigneuse-
ment et respecter les instructions de
montage.
Le non-respect des instructions
de montage ou un mauvais mon-
tage peut provoquer une mise en dan-
ger de personnes et des dommages
matériels.
Informations concernant la sécurité
– Restes de gaz : défense de fumer, pas de flammes nues !
– Si l'installation de détente de gaz MonoControl CS est
montée dans le sens du flux en aval d'un autre détendeur,
la plage de pression d'alimentation doit concorder avec
la plage de pression régulée du détendeur en amont, en
prenant en compte la perte de pression de la tuyauterie se
trouvant entre les deux.
– Dans le cas de caravanes et de camping-cars avec des
dispositifs de consommation 30 mbar, la perte de pression
maximale ΔP de l'installation en aval jusqu'au dispositif de
consommation ne doit pas dépasser 5 mbar (ΔP5).
– Pour assurer le fonctionnement correct, l'installation de dé-
tente de gaz doit être vissée solidement à une paroi / un
plafond robuste (avec 2 vis).
26
– Selon sa version, le MonoControl CS doit être monté ver-
ticalement contre une paroi robuste ou horizontalement
au plafond du caisson à bouteilles de gaz. L'élément de
déclenchement (figure 3 – A) doit toujours se trouver en
position verticale.
– Respecter le sens du montage.
Protection contre l'encrassement / la souillure
par de l'huile
Pour la protection sûre de l'installation de détente de gaz
contre l'encrassement / la souillure par de l'huile, le montage
d'un filtre à gaz Truma est nécessaire avant l'entrée de l'ins-
tallation de détente de gaz. Un mode d'emploi et des instruc-
tions de montage sont jointes au filtre à gaz.

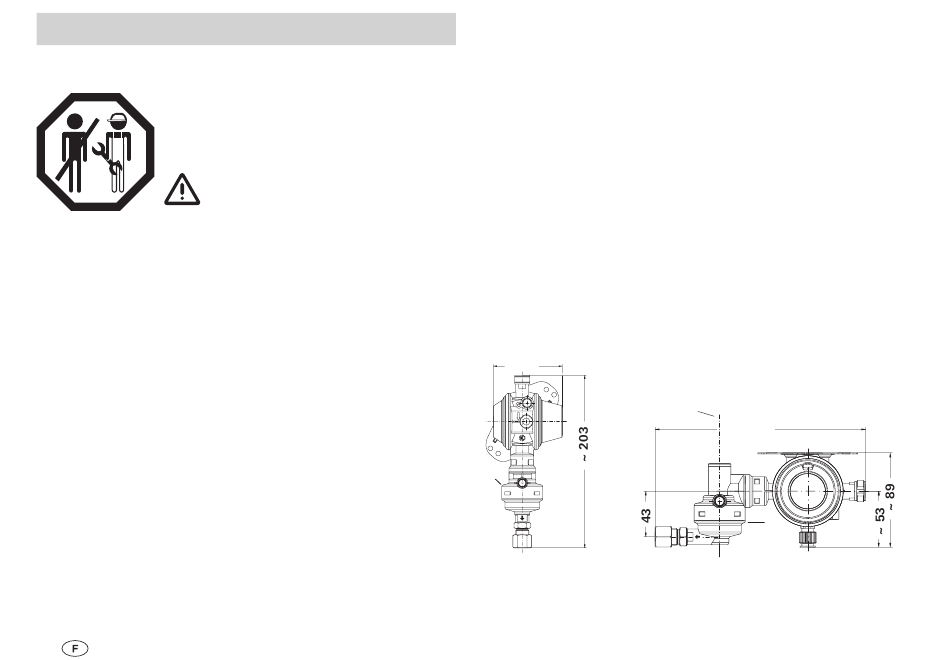

Dimensions de montage

~ 80
A
Figure 3 Dimensions en mm. Représentation pas à l'échelle
A
~ 198
