Montage et raccordement du DuoControl CS
Le DuoControl CS doit être monté de telle sorte que les raccords des
lyres haute pression se trouvent sur la position la plus haute possible,
mais au moins au-dessus du niveau de la vanne de bouteille (ligne
discontinue).
Les lyres haute pression doivent être en pente permanente par rap-
port à la vanne de bouteille.

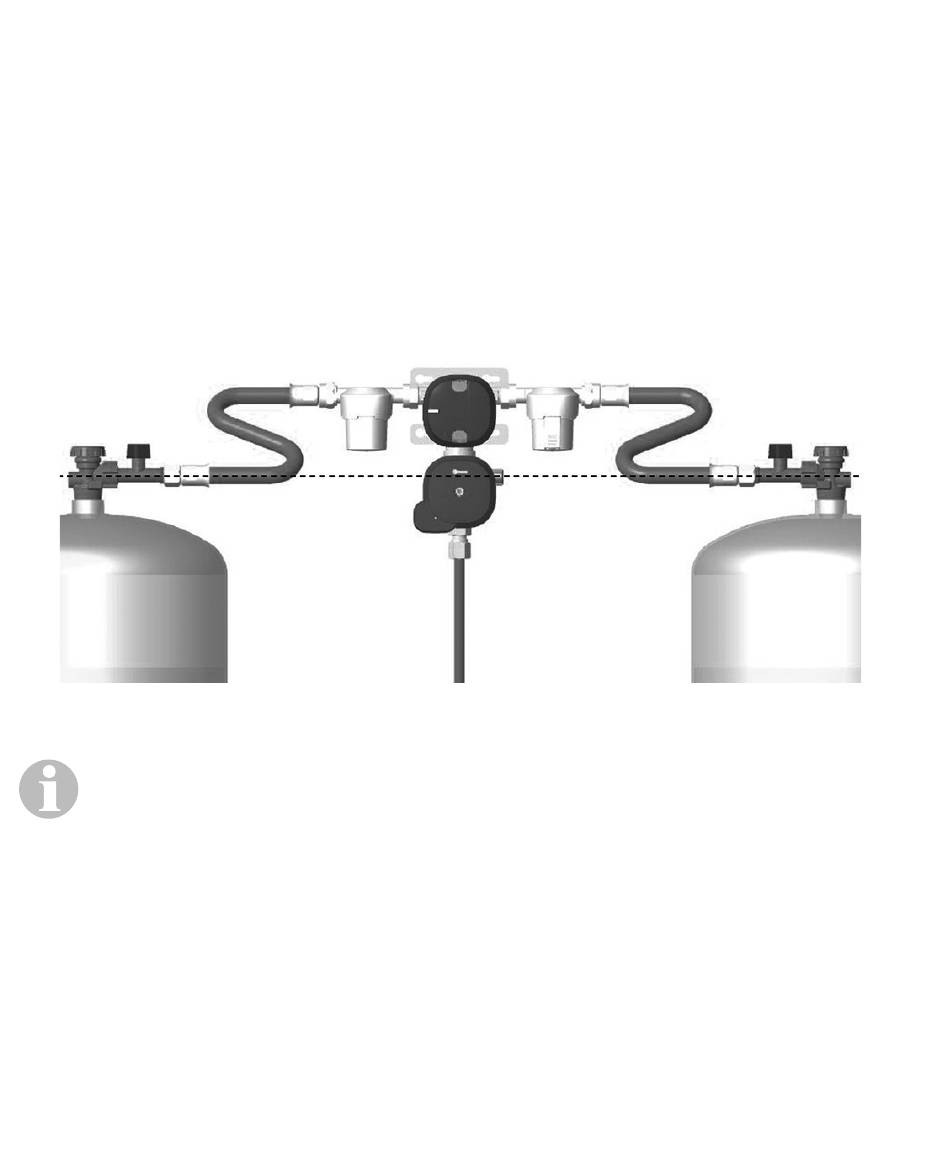

Figure 2
Le montage au-dessus des vannes de bouteille rend plus dif-
ficiles les entrées de gaz en phase liquide dans le détendeur,
surtout pendant le trajet.
Le DuoControl CS est raccordé côté entrée avec un filet M20 x 1,5 (G.13)
à la lyre haute pression et côté sortie au tube de gaz avec un raccord à
olive 8 mm ou 10 mm (H.9).
Le DuoControl CS est prévu pour le montage dans le compartiment à
bouteilles de gaz de la caravane ou du camping-car.
