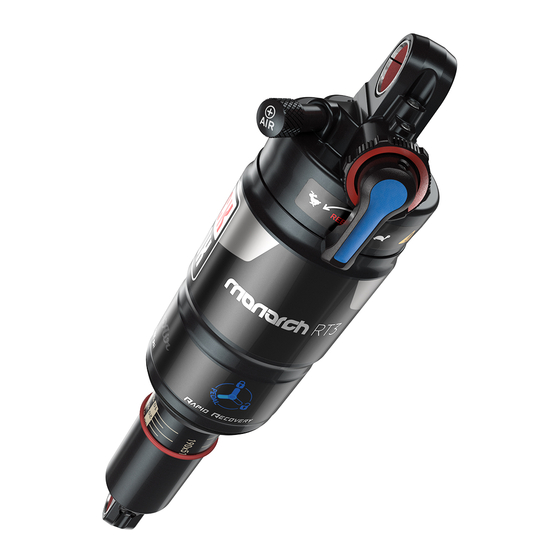

Monarch
RT3/R
Manuel d'entretien
GEN.0000000004998 Rev C
© 2021 SRAM, LLC

Publicité

Table des Matières
loading

Manuels Connexes pour SRAM ROCK SHOX Monarch RT3

Sommaire des Matières pour SRAM ROCK SHOX Monarch RT3

  • Page 1 Monarch RT3/R Manuel d’entretien GEN.0000000004998 Rev C © 2021 SRAM, LLC...
  • Page 2 (2) ans à compter de leur date d’achat d’origine. SRAM garantit que toutes les roues et jantes Zipp MOTO ne présentent pas de défauts de matériaux ou de fabrication pendant la durée de vie de ces produits.

  • Page 3: Table Des Matières

    Table des matières Vue éclatée – Amortisseur arrière Monarch RT3/R ......................4 Entretien ....................................... 5 Entretien des suspensions RockShox ............................. 6 Entretien des éléments de fixation et des bagues ....................... 6 Pièces et outils pour l’entretien des éléments de fixation et des bagues......................6 Démontage des éléments de fixation ....................................

  • Page 4: La Sécurité Avant Tout

    LA SÉCURITÉ AVANT TOUT ! Nous nous soucions de VOTRE sécurité. Portez toujours des lunettes de sécurité et des gants de protection lorsque vous procédez à l’entretien de produits RockShox. Pensez à vous protéger ! Portez toujours vos équipements de sécurité !

  • Page 5: Vue Éclatée - Amortisseur Arrière Monarch Rt3/R

    V u e é c l a t é e – A m o r t i s s e u r a r r i è r e M o n a r c h R T 3 / R M o n a r c h R T 3 M o n a r c h R Molette de réglage...

  • Page 6: Entretien

    E n t r e t i e n Pour garantir un bon fonctionnement ainsi que la sécurité et durée de vie optimales de votre amortisseur arrière, il est impératif de vérifier régulièrement que les différents couples de serrage recommandés soient bien respectés et de procéder à l’entretien habituel de l’amortisseur à intervalles réguliers. Augmentez la fréquence de la vérification du couple et de l’entretien si vous utilisez votre vélo dans des conditions extrêmes.

  • Page 7: Entretien Des Suspensions Rockshox

    Internet à l’adresse www.sram.com/service. Pour obtenir des informations sur les commandes de produits, veuillez contacter votre distributeur ou revendeur SRAM habituel. Les informations contenues dans cette publication peuvent être modifiées à tout moment et sans préavis. Vous trouverez les dernières informations techniques en visitant notre site Internet à...
  • Page 8 Insérez la tige filetée dans l’œillet de la came jusqu’à ce que la clavette de pression vienne en appui contre la clavette de la bague. Vissez l’extrémité ouverte et large du receveur le long de la tige jusqu’à ce qu’il vienne en appui contre l’entretoise de butée.

  • Page 9: Remplacement De La Bague De L'œillet

    R e m p l a c e m e n t d e l a b a g u e d e l ’ œ i l l e t Pour remplacer des bagues endommagées ou usées, utilisez l'outil de montage/démontage des bagues d’amortisseur arrière RockShox.
  • Page 10 Mettez en place l’œillet de la came et la bague de l’œillet entre les mâchoires en métal tendre d’un étau. Serrez lentement l’étau pour commencer à faire rentrer la bague de l’œillet dans l’œillet de la came. Vérifiez l’alignement de la bague au moment où elle rentre dans l’œillet.

  • Page 11: Installation Des Éléments De Fixation

    I n s t a l l a t i o n d e s é l é m e n t s d e f i x a t i o n Il est facile de monter certains éléments de fixation simplement à la main. Faites entrer la clavette de la bague dans la bague de l’œillet de l’amortisseur jusqu’à...
  • Page 12 Serrez le receveur dans un étau ou bloquez-le fermement à l’aide d’une clé plate de 13 mm. À l’aide d’une seconde clé plate de 13 mm, vissez la clavette de pression le long de la tige jusqu’à ce qu’elle pousse la clavette de la bague dans la bague de l’œillet de l’amortisseur.

  • Page 13: Entretien Du Monarch Rt3/R

    E n t r e t i e n d u M o n a r c h R T 3 / R Avant de procéder à l’entretien de votre amortisseur arrière, vous devez d'abord le démonter du cadre du vélo en suivant les instructions du fabricant.
  • Page 14 Notez le réglage de la pression pneumatique ; cela vous sera utile lors du réglage qui suit la procédure d’entretien. Retirez à la main le capuchon de la valve pneumatique. À l’aide d’une petite clé hexagonale, appuyez sur la valve Schrader pour vider tout l’air contenu dans la cartouche pneumatique.
  • Page 15 À l’aide d’une clé à sangle, retirez la cartouche pneumatique. Serrez la sangle autour de la partie de la cartouche pneumatique qui est la plus éloignée de l’œillet de la came. Faites tourner la clé dans le sens inverse des aiguilles d’une montre pour dévisser la cartouche pneumatique.

  • Page 16: Entretien De La Cartouche Pneumatique

    E n t r e t i e n d e l a c a r t o u c h e p n e u m a t i q u e A V I S Veillez à ne pas rayer les surfaces assurant l’étanchéité lorsque vous procédez à l’entretien de votre amortisseur. Les rayures peuvent entraîner des fuites.
  • Page 17 Installez le premier joint d’appui en insérant un de ses côtés dans la cartouche pneumatique, puis poussez le reste du joint dans la cartouche de manière à ce qu’il vienne se mettre en place au fond de la deuxième cannelure la plus marquée. Appliquez une petite quantité...
  • Page 18 Vaporisez de l’alcool isopropylique sur le filetage de la cartouche pneumatique ainsi que sur le filetage du corps de l’œillet et nettoyez-les avec un chiffon. Appliquez une petite quantité de graisse pour joints d’étanchéité dynamique RockShox sur le joint de section carrée, les joints d’appui et le joint anti-poussière.
  • Page 19 Cartouches pneumatiques grande capacité : appliquez une petite quantité de graisse spéciale suspension sur l'intérieur du manchon. Cela permet d’assurer que les joints toriques ne roulent pas quand le manchon glisse par-dessus. Faites coulisser le manchon sur la cartouche pneumatique. Remettez en place le joint torique de rétention du manchon grande capacité...

  • Page 20: Entretien Du Corps De L'amortisseur

    E n t r e t i e n d u c o r p s d e l ’ a m o r t i s s e u r A V I S Utilisez des mâchoires en aluminium tendre afin de protéger l’œillet du corps de l’amortisseur lors du serrage dans un étau. Retirez et remplacez la butée de talonnage supérieure sur le corps de l’amortisseur.
  • Page 21 Retirez l’amortisseur de l’étau. Retournez l’amortisseur et serrez l’œillet de l’amortisseur dans un étau. À l’aide d’une clé hexagonale de 2 mm, retirez la vis de purge située sur la tête d’étanchéité/piston pneumatique. 2 mm À l’aide d’une clé plate de 17 mm, desserrez l’unité tête d’étanchéité/piston pneumatique du corps de l’amortisseur.

  • Page 22: Entretien Du Piston

    E n t r e t i e n d u p i s t o n A V I S Veillez à ne pas rayer les surfaces assurant l’étanchéité lorsque vous procédez à l’entretien de votre amortisseur. Les rayures peuvent entraîner des fuites.
  • Page 23 À l’aide d’une petite clé ou d’une pointe, faites glisser l’unité du piston principal hors de la came de l’amortisseur et enfilez-la sur l’outil. Conservez toutes les pièces ensemble et mettez-les de côté. A V I S Si les rondelles ne sont pas mises dans le bon sens, l’amortisseur ne fonctionnera pas correctement.
  • Page 24 À l’aide d’une clé hexagonale de 1,5 mm, poussez et faites passer la bille de compression à travers l'orifice de purge pour qu’elle sorte par l'arrière de la tête d'étanchéité. Ne remplacez pas la bille de compression pour l’instant, vous le ferez plus tard.
  • Page 25 Retirez et remplacez à la main le joint et les bagues de coulissage de l’unité tête d’étanchéité/piston pneumatique. Remettez en place l’unité tête d’étanchéité/piston pneumatique sur la came de l’amortisseur. Serrez la came dans un étau muni d’une cale de serrage de 10 AV I S Pour éviter d’endommager l’unité...
  • Page 26 Si vous le souhaitez, mettez en place un nouveau réglage de piston. Reportez-vous à la dernière version du Catalogue des pièces détachées RockShox sur la page Entretien de notre site www.sram.com. Veillez à ce que toutes les pièces composant le piston principal soient insérées dans le bon ordre.

  • Page 27: Entretien Du Pfi Et Du Corps De L'amortisseur

    E n t r e t i e n d u P F I e t d u c o r p s d e l ' a m o r t i s s e u r Enroulez un chiffon autour de l’extrémité du corps de l’amortisseur.
  • Page 28 Insérez le PFI dans le corps de l’amortisseur en laissant sa partie étagée visible. À l’aide d’un pied à coulisse ou d’un réglet, poussez le PFI à la profondeur requise selon le tableau ci-dessous. Il faut mesurer la profondeur du PFI en partant de la partie inférieure du PFI.

  • Page 29: Remontage Et Purge De L'amortisseur

    R e m o n t a g e e t p u r g e d e l ’ a m o r t i s s e u r Mettez en place le corps de l’amortisseur dans l’étau en utilisant les cales pour corps d’amortisseur arrière RockShox.
  • Page 30 À la main, installez l’unité tête d’étanchéité/piston pneumatique dans le corps de l’amortisseur. Ne tenez pas l’œillet de la came ou la came de l’amortisseur lorsque vous insérez la tête d’étanchéité. Ceci ferait bouger l’unité piston/came et ferait déborder trop de liquide hors du corps de l’amortisseur.
  • Page 31 Monarch RT3 : à l’aide d’une pompe pour amortisseur équipée d’un adaptateur pour valve pneumatique Monarch, faites monter la pression dans le corps de l’amortisseur jusqu’à 24 bar. Monarch R : à l’aide d’une pompe pour amortisseur équipée d’un adaptateur pour valve pneumatique Monarch, faites monter la pression dans le corps de l’amortisseur jusqu’à...

  • Page 32: Installation De La Cartouche Pneumatique

    I n s t a l l a t i o n d e l a c a r t o u c h e p n e u m a t i q u e A V I S Utilisez des mâchoires en aluminium tendre afin de protéger l’œillet de la came lors du serrage dans un étau.
  • Page 33 Appuyez sur la cartouche pneumatique pour l’insérer dans l’amortisseur puis vissez-la à la main sur l’œillet de la came. Vaporisez de l'alcool isopropylique sur l’extérieur de la cartouche pneumatique puis nettoyez-la avec un chiffon. Cartouches pneumatiques grande capacité uniquement : maintenez la cartouche par sa partie basse, sinon le manchon grande capacité...
  • Page 34 Remettez en place les éléments de fixation de l’amortisseur (reportez-vous au chapitre intitulé Entretien des éléments de fixation et des bagues). Remontez l'amortisseur sur le cadre du vélo en respectant les instructions du fabricant du vélo. À l’aide d’une pompe pour amortisseur, mettez l’amortisseur en pression à...
  • Page 35 PowerTap®, Qollector®, Quarq®, RacerMate®, Reba®, Rock Shox®, Ruktion®, Service Course®, ShockWiz®, SID®, Single Digit®, Speed Dial®, Speed Weaponry®, Spinscan®, SRAM®, SRAM APEX®, SRAM EAGLE®, SRAM FORCE®, SRAM RED®, SRAM RIVAL®, SRAM VIA®, Stylo®, Torpedo®, Truvativ®, TyreWiz®, Varicrank®, Velotron®, X0®, X01®, X-SYNC®, XX1®, Zed tech®, Zipp®...
  • Page 36 ASIAN HEADQUARTERS WORLD HEADQUARTERS EUROPEAN HEADQUARTERS SRAM Taiwan SRAM LLC SRAM Europe No. 1598-8 Chung Shan Road 1000 W. Fulton Market, 4th Floor Paasbosweg 14-16 Shen Kang Hsiang, Taichung City Chicago, Illinois 60607 3862ZS Nijkerk Taiwan R.O.C. U.S.A. The Netherlands...
