7.8
Raccordement de la tuyauterie
d'eau
7.8.1
À propos du raccordement de la
tuyauterie d'eau
Avant de raccorder la tuyauterie d'eau
Vérifiez que l'unité intérieure et l'unité extérieure sont montées.
Ordre de montage habituel
Le raccordement de la tuyauterie d'eau se déroule généralement de
la manière suivante:
1
Raccordement de la tuyauterie d'eau à l'unité intérieure
2
Remplissage du circuit d'eau
3
Remplissage du ballon d'eau chaude sanitaire
4
Isolation de la tuyauterie d'eau
7.8.2
Précautions lors du raccordement de la
tuyauterie d'eau
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
7.8.3
Raccordement de la tuyauterie d'eau
REMARQUE
Ne forcez PAS lors du raccordement de la tuyauterie. La
déformation de la tuyauterie peut entraîner un mauvais
fonctionnement de l'unité.
L'unité dispose de 2 vannes d'arrêt pour faciliter l'entretien et la
maintenance. Montez les vannes sur l'entrée d'eau et la sortie d'eau.
N'oubliez pas leur position: les vannes de purge intégrées vidangent
uniquement le côté du circuit sur lequel elles sont situées. Pour
vidanger uniquement l'unité, veillez à ce que les vannes de purge
soient placées entre les vannes d'arrêt et l'unité.

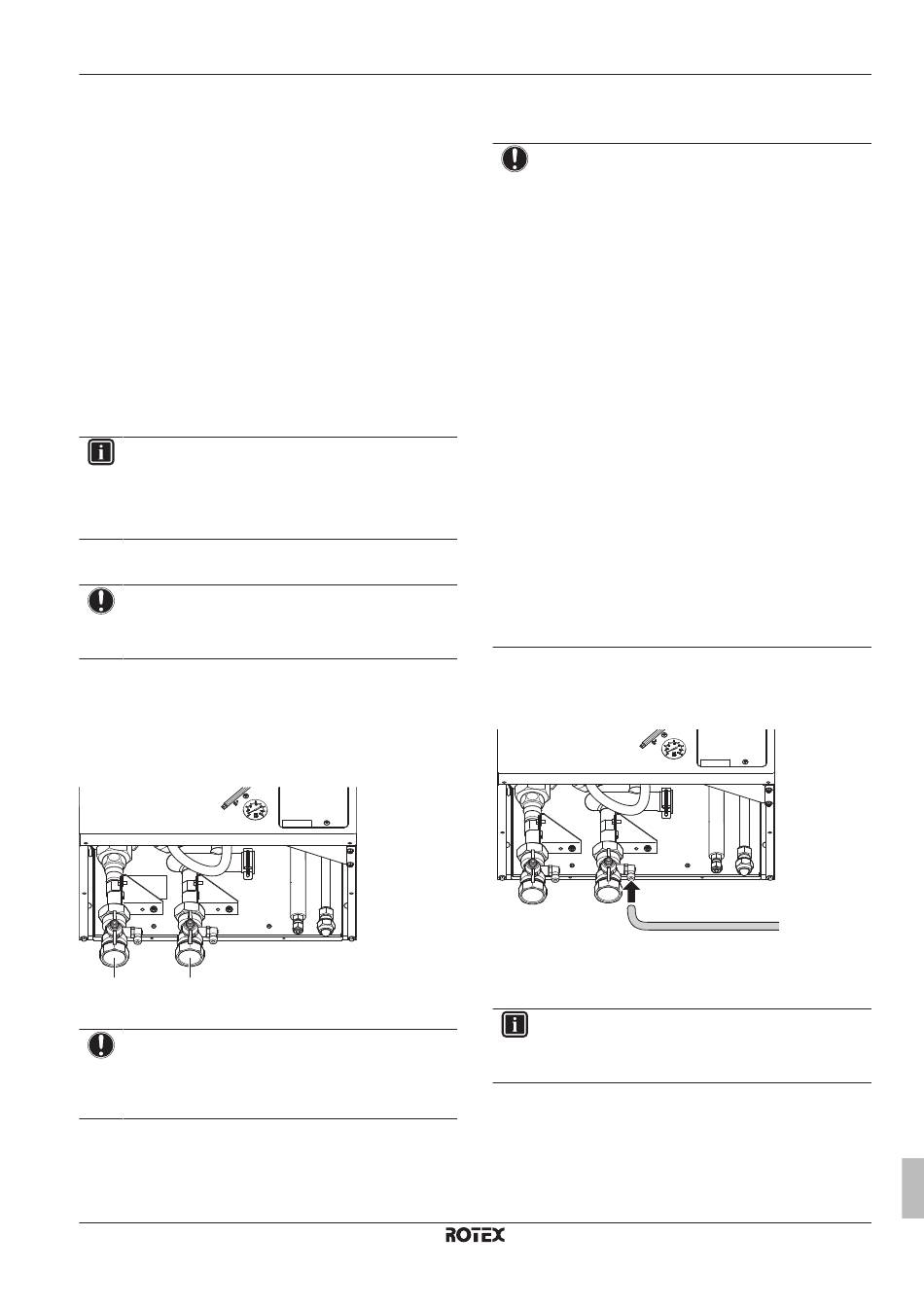

1 Installez les vannes d'arrêt sur les tuyaux d'eau.
b
a
a
Entrée d'eau
b
Sortie d'eau
REMARQUE
Pour éviter les dommages au niveau de la zone
environnante
en
cas
recommandons de fermer les vannes d'arrêt au niveau de
l'entrée d'eau froide en cas d'absence.
2 Vissez les écrous de l'unité intérieure sur les vannes d'arrêt.
3 Raccordez la tuyauterie aux vannes d'arrêt.
RRLQ011~016CA + RHBH/X11+16CB
ROTEX HPSU basse température Bi-bloc
4P384980-1B – 2016.03
de
fuite
d'eau,
nous
vous
4 En cas de raccord au ballon d'eau chaude sanitaire en option,
reportez-vous au manuel d'installation du ballon d'eau chaude
sanitaire.
REMARQUE
▪ Un dispositif de purge et de décharge de pression doit
être installé sur le raccord d'entrée d'eau froide du
ballon d'eau chaude sanitaire.
▪ Pour éviter le retour d'eau polluée, nous vous
recommandons d'installer un clapet de non-retour sur
l'entrée d'eau du ballon d'eau chaude sanitaire,
conformément à la législation applicable.
▪ Nous vous recommandons d'installer un réducteur de
pression sur l'entrée d'eau froide, conformément à la
législation applicable.
▪ Un vase d'expansion doit être installé sur l'entrée d'eau
froide, conformément à la législation applicable.
▪ Nous vous recommandons d'installer la soupape de
décharge de pression à un emplacement plus élevé
que la partie supérieure du ballon d'eau chaude
sanitaire. Le chauffage du ballon d'eau chaude
sanitaire entraîne l'expansion de l'eau. Sans soupape
de décharge de pression, la pression de l'eau du ballon
peut dépasser la pression pour laquelle le ballon a été
conçu. L'installation du site (tuyauterie, points de
dérivation, etc.) raccordée au ballon est également
soumise à cette forte pression. Pour éviter cela, une
soupape de décharge de pression doit être installée.
La protection contre la surpression dépend du
fonctionnement correct de la soupape de décharge de
pression installée. Si la soupape ne fonctionne PAS
correctement, la surpression déformera le ballon et des
fuites d'eau peuvent survenir. Un entretien régulier est
nécessaire pour vérifier le bon fonctionnement.
7.8.4
Remplissage du circuit d'eau
1 Raccordez le flexible d'alimentation en eau à la vanne de
remplissage et de purge.
2 Ouvrez la vanne de remplissage et de purge.
3 Assurez-vous que la vanne de purge d'air automatique est
ouverte (au moins 2 tours).
INFORMATIONS
Pour connaître l'emplacement de la vanne de purge d'air,
reportez-vous à la section "Composants: unité intérieure"
du chapitre
"14 Données techniques" à la
4 Remplissez le circuit d'eau jusqu'à ce que le manomètre
indique une pression de ±2,0 bar.
5 Purgez autant d'air que possible du circuit d'eau. Pour connaître
les consignes, reportez-vous à la section
la
page 81.
6 Fermez la vanne de remplissage et de purge.
7 Installation
page 92.
"9 Mise en service" à
Guide de référence installateur
41
