Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Thermostat d'ambiance externe
pour la zone principale:
▪ #: [A.2.2.4]
▪ Code: [C-05]
Avantages
▪ Rafraîchissement. Le convecteur de pompe à chaleur propose,
hormis une capacité de chauffage, d'excellentes capacités de
rafraîchissement.
▪ Efficacité. Efficacité énergétique optimale grâce à la fonction
d'interliaison.
▪ Raffinement.
Association: chauffage au sol + convecteurs de
pompe à chaleur
▪ Le chauffage est assuré par:
▪ le chauffage au sol,
▪ aux convecteurs de pompe à chaleur,
▪ Le rafraîchissement est uniquement assuré par les convecteurs
de pompe à chaleur. La vanne d'arrêt coupe le chauffage au sol.

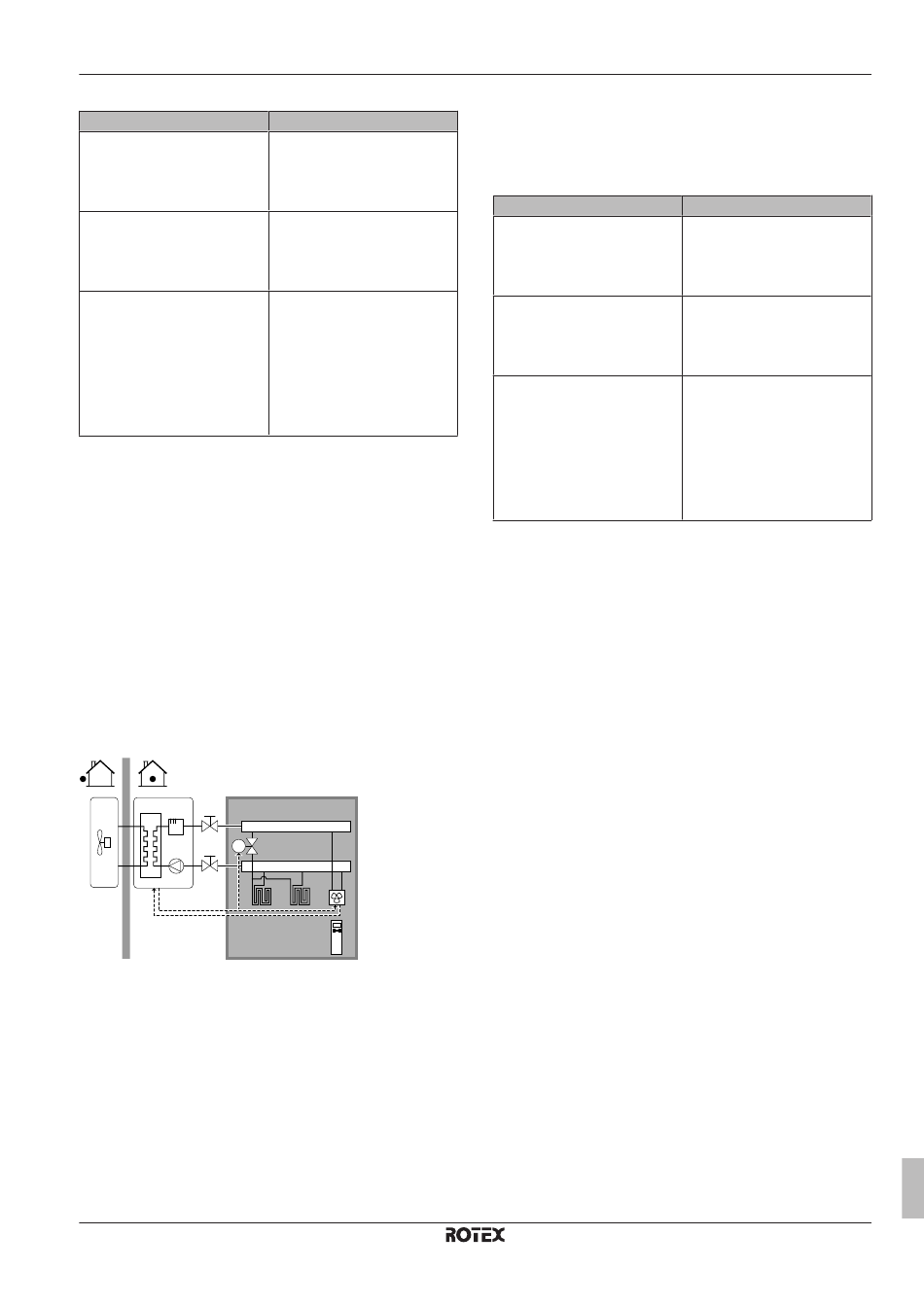

Installation
A
B
M1
A
Zone de température de départ principale
B
Une pièce
a
Commande à distance pour les convecteurs de pompe à
chaleur
▪ Les convecteurs de pompe à chaleur sont directement connectés
à l'unité intérieure.
▪ Une vanne d'arrêt (à fournir) est installée avant le chauffage au
sol pour éviter la condensation sur le sol lors du rafraîchissement.
▪ La température intérieure souhaitée est définie via la commande à
distance des convecteurs de pompe à chaleur.
▪ Le signal de demande de chauffage/rafraîchissement est envoyé
à une entrée numérique de l'unité intérieure (X2M/1 et X2M/4).
RRLQ011~016CA + RHBH/X11+16CB
ROTEX HPSU basse température Bi-bloc
4P384980-1B – 2016.03
Valeur
1 (Contrôle TA ext): Le
fonctionnement de l'unité est
déterminé par le thermostat
externe.
0 (1 zone TD): Principale
1 (Thermo ON/OFF): Lorsque le
convecteur de la pompe
à chaleur ou le thermostat
d'ambiance externe utilisé peut
uniquement envoyer un état
MARCHE/ARRÊT du thermostat.
Pas de séparation entre la
demande de chauffage et la
demande de rafraîchissement.
a
5 Consignes d'application
▪ Le mode de fonctionnement est envoyé par une sortie numérique
(X2M/32 et X2M/33) de l'unité intérieure:
▪ aux convecteurs de pompe à chaleur,
▪ à la vanne d'arrêt.
Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Thermostat d'ambiance externe
pour la zone principale:
▪ #: [A.2.2.4]
▪ Code: [C-05]
Avantages
▪ Rafraîchissement. Les convecteurs de pompe à chaleur
proposent, hormis une capacité de chauffage, d'excellentes
capacités de rafraîchissement.
▪ Efficacité. Le chauffage au sol offre des performances optimales
avec ROTEX HPSU.
▪ Confort. L'association de deux types d'émetteurs de chaleur
apporte:
▪ un confort de chauffage excellent de la part du chauffage au
sol,
▪ un confort de rafraîchissement excellent de la part des
convecteurs de pompe à chaleur.
5.2.2
Plusieurs pièces – une zone TD
Si seule une zone de température de départ est nécessaire parce
que la température de départ prévue est la même pour tous les
émetteurs de chaleur, vous n'avez PAS besoin d'un mélangeur
(économique).
Exemple: si le système de pompe à chaleur est utilisé pour chauffer
un étage où toutes les pièces disposent des mêmes émetteurs de
chaleur.
Chauffage au sol ou radiateurs – vannes
thermostatiques
Si vous chauffez des pièces avec un chauffage au sol ou des
radiateurs, il est fréquent d'utiliser un thermostat pour contrôler la
température de la pièce principale (il peut s'agir de l'interface
utilisateur ou d'un thermostat d'ambiance externe), tandis que les
autres pièces sont contrôlées par des vannes thermostatiques,
ouvertes ou fermées selon la température intérieure.
Valeur
1 (Contrôle TA ext): Le
fonctionnement de l'unité est
déterminé par le thermostat
externe.
0 (1 zone TD): Principale
1 (Thermo ON/OFF): Lorsque le
convecteur de la pompe
à chaleur ou le thermostat
d'ambiance externe utilisé peut
uniquement envoyer un état
MARCHE/ARRÊT du thermostat.
Pas de séparation entre la
demande de chauffage et la
demande de rafraîchissement.
Guide de référence installateur
13
