7 Installation
REMARQUE
▪ Un dispositif de purge et de décharge de pression doit
être installé sur le raccord d'entrée d'eau froide du
ballon d'eau chaude sanitaire.
▪ Pour éviter le retour d'eau polluée, nous vous
recommandons d'installer un clapet de non-retour sur
l'entrée d'eau du ballon d'eau chaude sanitaire,
conformément à la législation applicable.
▪ Nous vous recommandons d'installer un réducteur de
pression sur l'entrée d'eau froide, conformément à la
législation applicable.
▪ Un vase d'expansion doit être installé sur l'entrée d'eau
froide, conformément à la législation applicable.
▪ Nous vous recommandons d'installer la soupape de
décharge de pression à un emplacement plus élevé
que la partie supérieure du ballon d'eau chaude
sanitaire. Le chauffage du ballon d'eau chaude
sanitaire entraîne l'expansion de l'eau. Sans soupape
de décharge de pression, la pression de l'eau du ballon
peut dépasser la pression pour laquelle le ballon a été
conçu. L'installation du site (tuyauterie, points de
dérivation, etc.) raccordée au ballon est également
soumise à cette forte pression. Pour éviter cela, une
soupape de décharge de pression doit être installée.
La protection contre la surpression dépend du
fonctionnement correct de la soupape de décharge de
pression installée. Si la soupape ne fonctionne PAS
correctement, la surpression déformera le ballon et des
fuites d'eau peuvent survenir. Un entretien régulier est
nécessaire pour vérifier le bon fonctionnement.

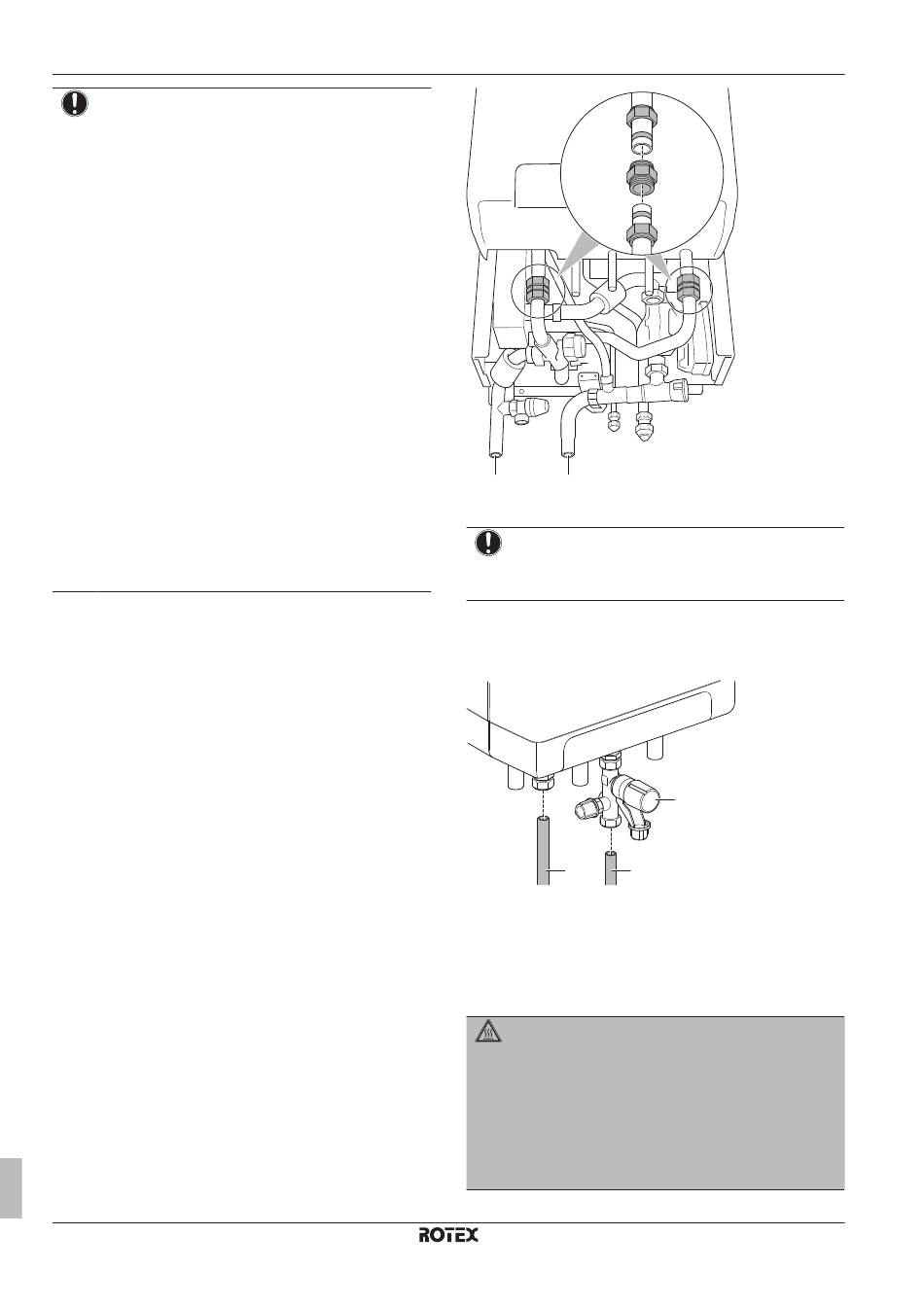

7.10.4 Raccordement de la tuyauterie d'eau à la
chaudière à gaz
Raccordement de la tuyauterie d'eau au chauffage
Utilisez les raccordements droits en laiton (accessoires de la pompe
à chaleur).
1 La tuyauterie de chauffage de la chaudière sera raccordée à
l'unité intérieure.
2 Installez les raccordements droits en laiton de manière à ce
qu'ils s'adaptent parfaitement au raccordement des deux
modules.
3 Serrez les raccordements droits en laiton.
Guide de référence installateur
38
a b
a Sortie chauffage
b Entrée chauffage
REMARQUE
Vérifiez que les raccordements droits en laiton sont
fermement serrés afin d'empêcher tout risque de fuite. Le
couple de serrage maximum est de 30 N∙m.
Raccordement de la tuyauterie d'eau à l'eau
chaude sanitaire
1 Purgez soigneusement l'unité afin de la nettoyer.
a b
a Sortie de l'eau chaude sanitaire
b Entrée de l'eau froide
c Soupape de décharge de pression (non fournie)
2 Installez une soupape de décharge de pression conformément
aux réglementations locales et nationales (le cas échéant).
3 Branchez le raccordement de l'eau chaude (Ø15 mm).
4 Branchez le raccordement principal de l'eau froide (Ø15 mm).
DANGER: RISQUE DE BRÛLURE
Si les points de consigne de l'eau de sortie pour le
chauffage sont élevés (point de consigne défini trop haut
ou fortement dépendant
températures ambiantes basses), l'échangeur de chaleur
de la chaudière peut être chauffé à des températures
dépassant les 60°C.
En cas de demande d'eau, il est possible qu'un petit
volume de soutirage d'eau (<0,3 l) ait une température
supérieure à 60°C.
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
c
des intempéries à des
Module hybride ROTEX HPU
4P355635-1A – 2016.02
